双槽带侧耳安装式机械连接支座结构

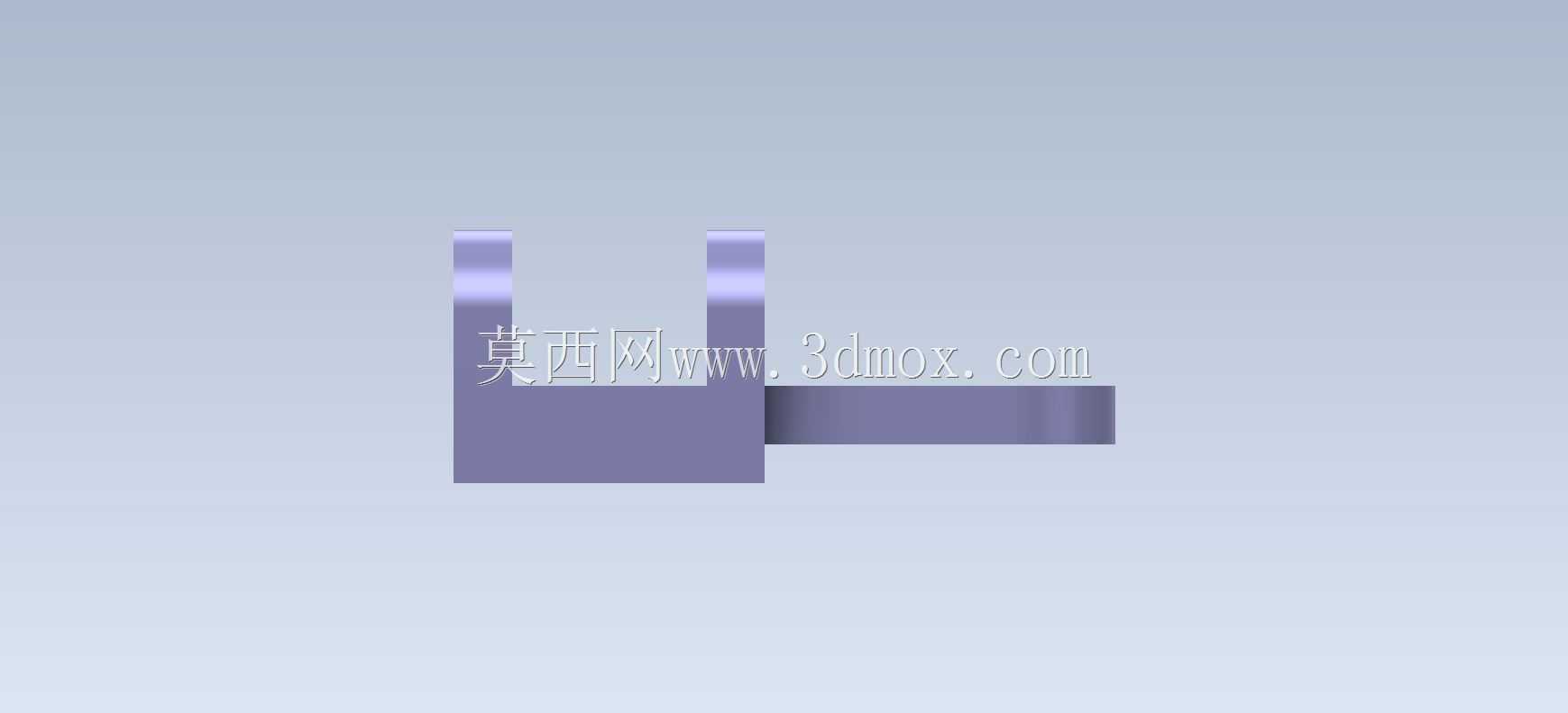

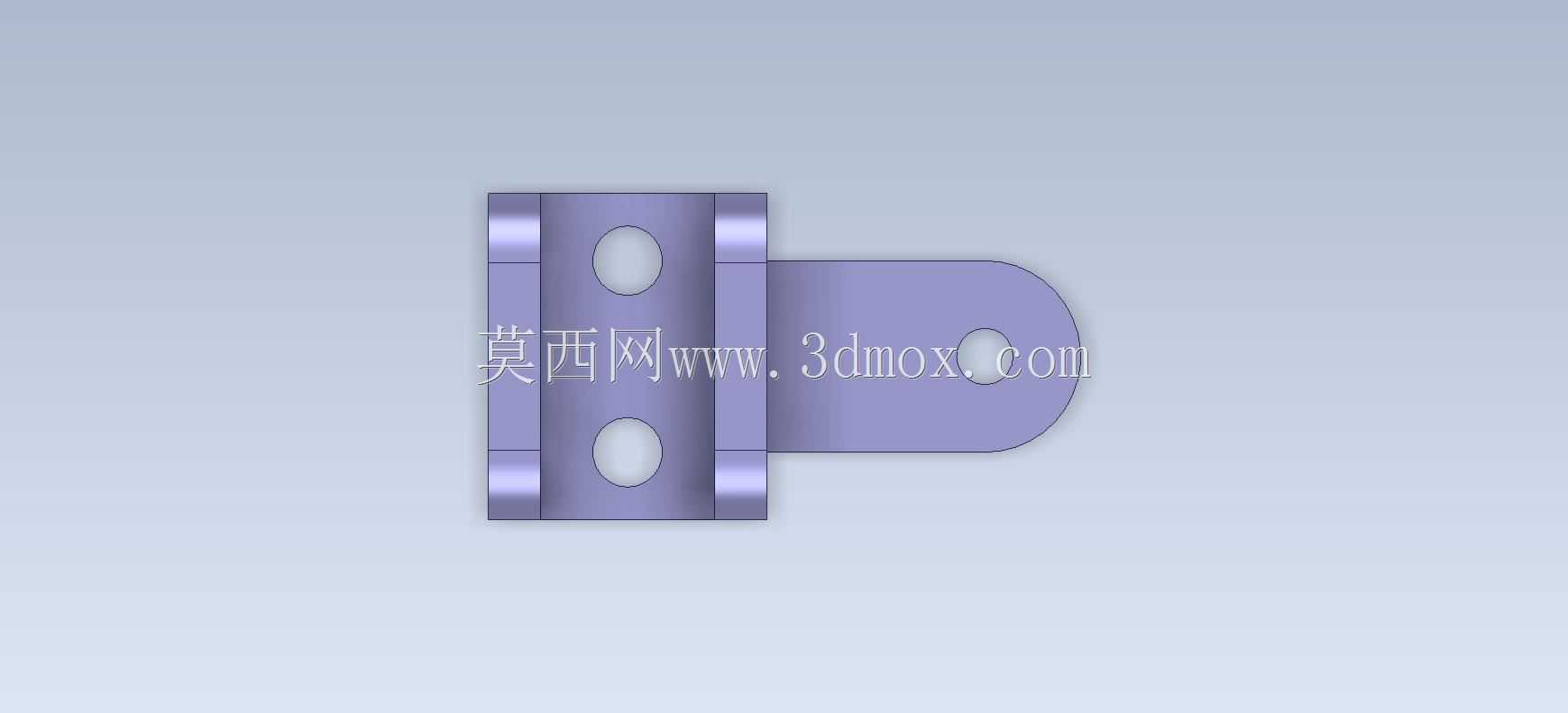

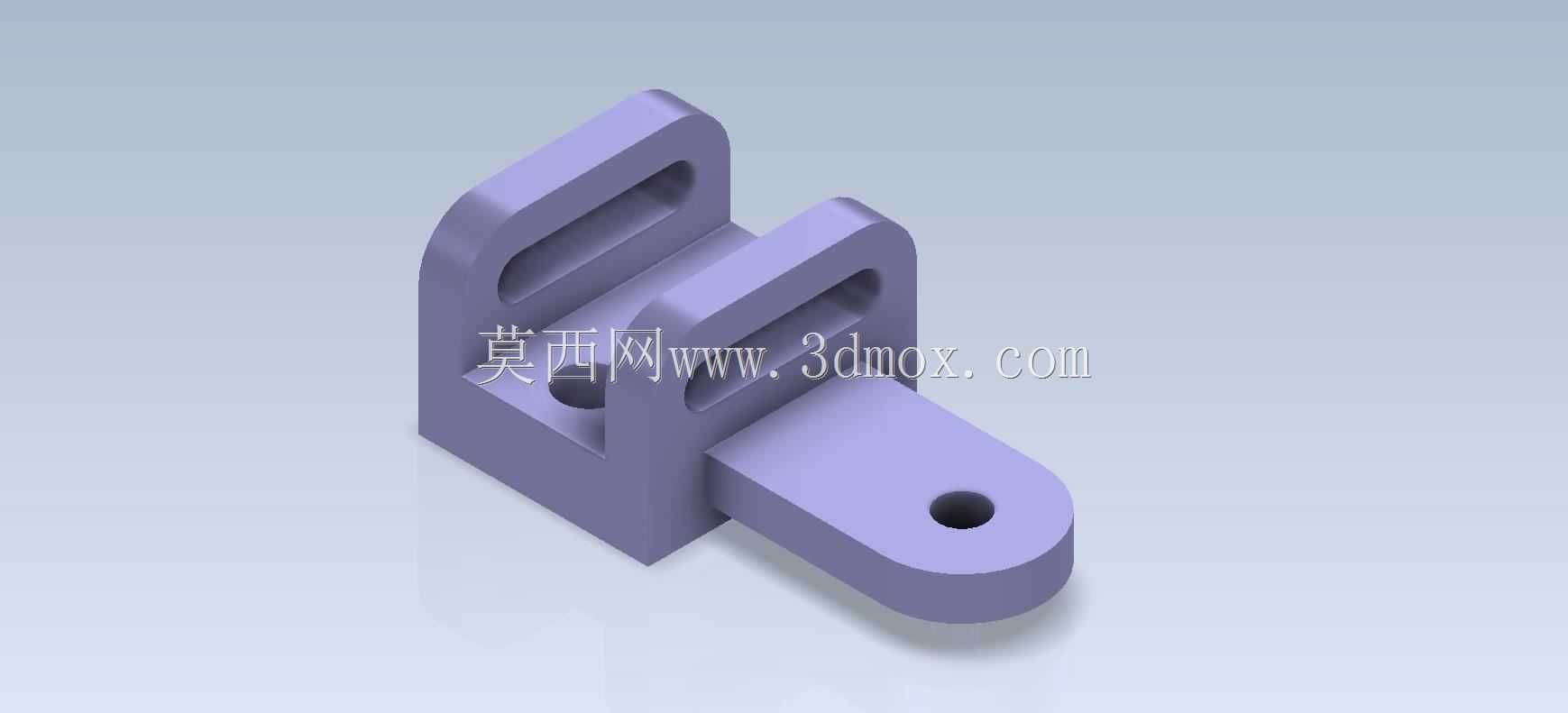

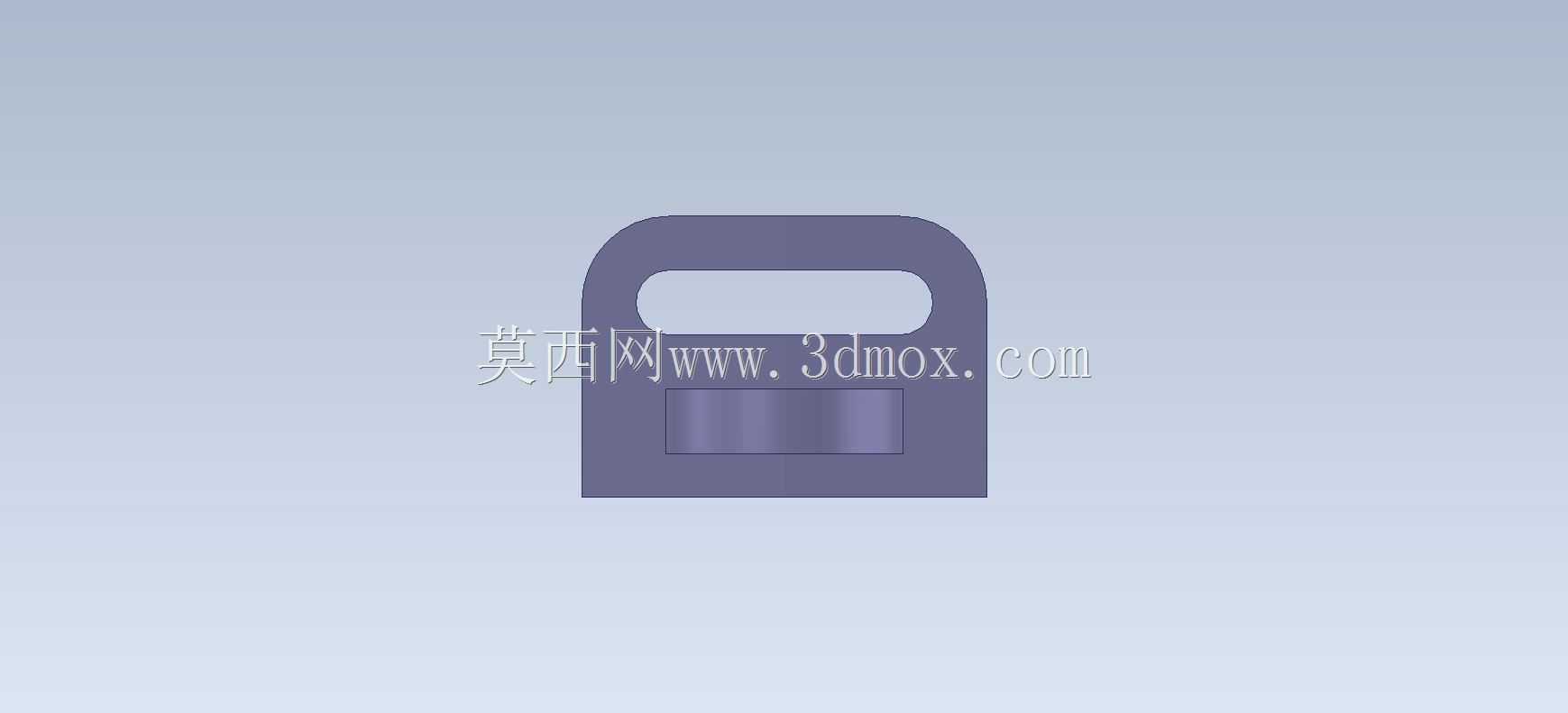

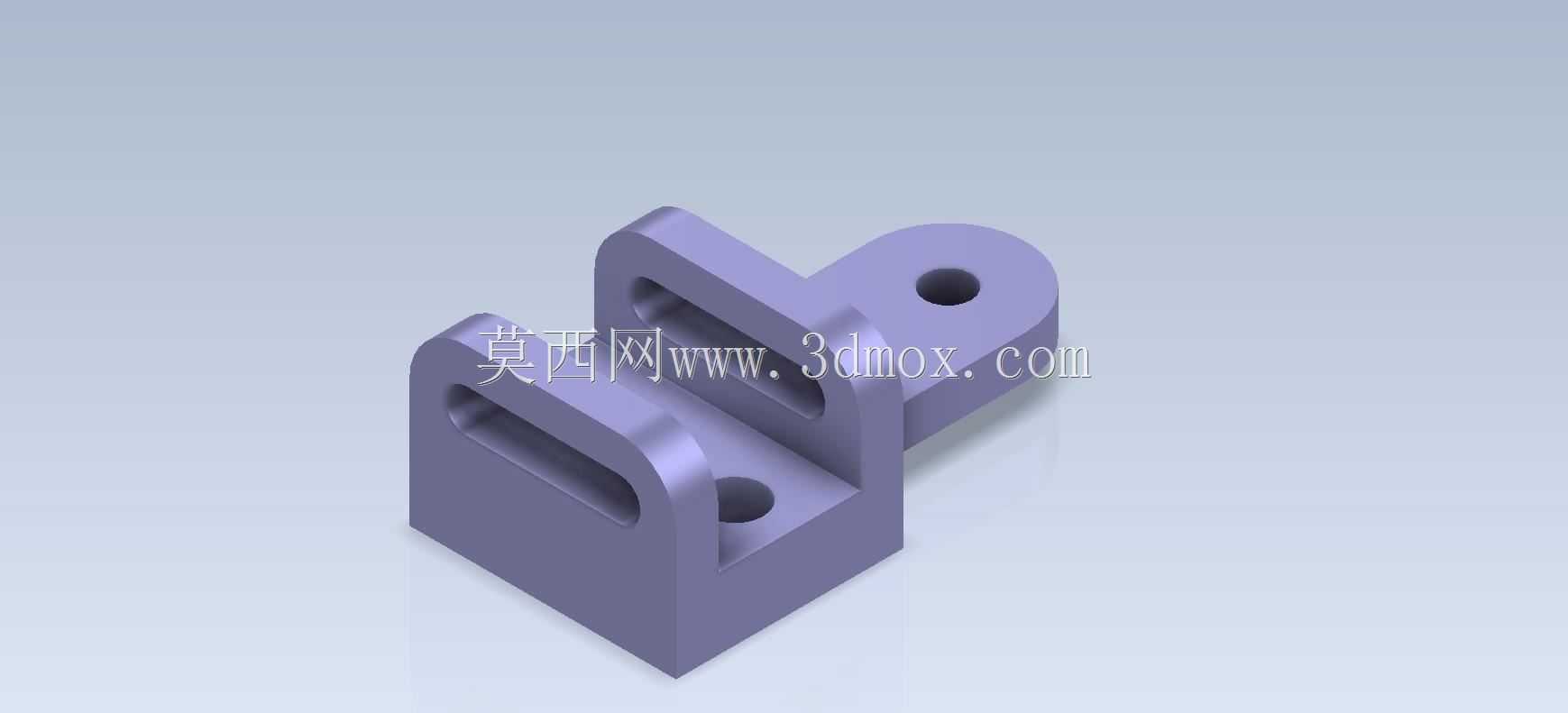

　　这款连接支座类零件，在轻工自动化生产线、小型工装夹具台架、非标检测设备的模组搭建场景中十分常见，主要承担相邻功能部件的承载、定位与连接作用，可作为直线导向模组的端部固定座、小型气动元件的安装载体，或是传感器支架的转接基座使用，能在中低载荷的往复运动工况下保持稳定的连接精度，避免部件运行时出现偏移松脱问题。从结构设计逻辑来看，零件主体采用方块式基座作为核心承载基体，基座上方设置两个平行的带通槽立板，通槽为长圆形结构，可适配不同规格的紧固件穿过，同时预留一定的安装调节余量，方便装配时微调相邻部件的相对位置，降低零件加工公差带来的装配难度；基座侧方延伸出带单安装孔的圆形凸耳，凸耳与主体基座做圆弧过渡处理，避免应力集中在转角位置，

　　提升零件长期受载时的结构强度，凸耳上的通孔可用于穿装定位销或是锁紧螺栓，实现支座在安装基面的侧向定位，防止支座受横向力时出现转动偏移。零件上的所有安装孔均做了孔口倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员或是配合零件表面，也能引导紧固件顺畅旋入，提升装配效率；立板上的通槽内壁与基座底面的平面度公差控制在合理区间，保证安装后配合面贴合紧密，不会出现局部间隙导致的受力不均问题。从安装边界来看，零件整体占用空间紧凑，基座底面为全平面设计，可直接贴合在标准铝型材台面、钢板安装基面或是模组安装板上，不需要额外加工适配沉台；两个立板的间距、通槽的长度与宽度尺寸，均适配常规M4-M6规格的内六角螺栓使用，

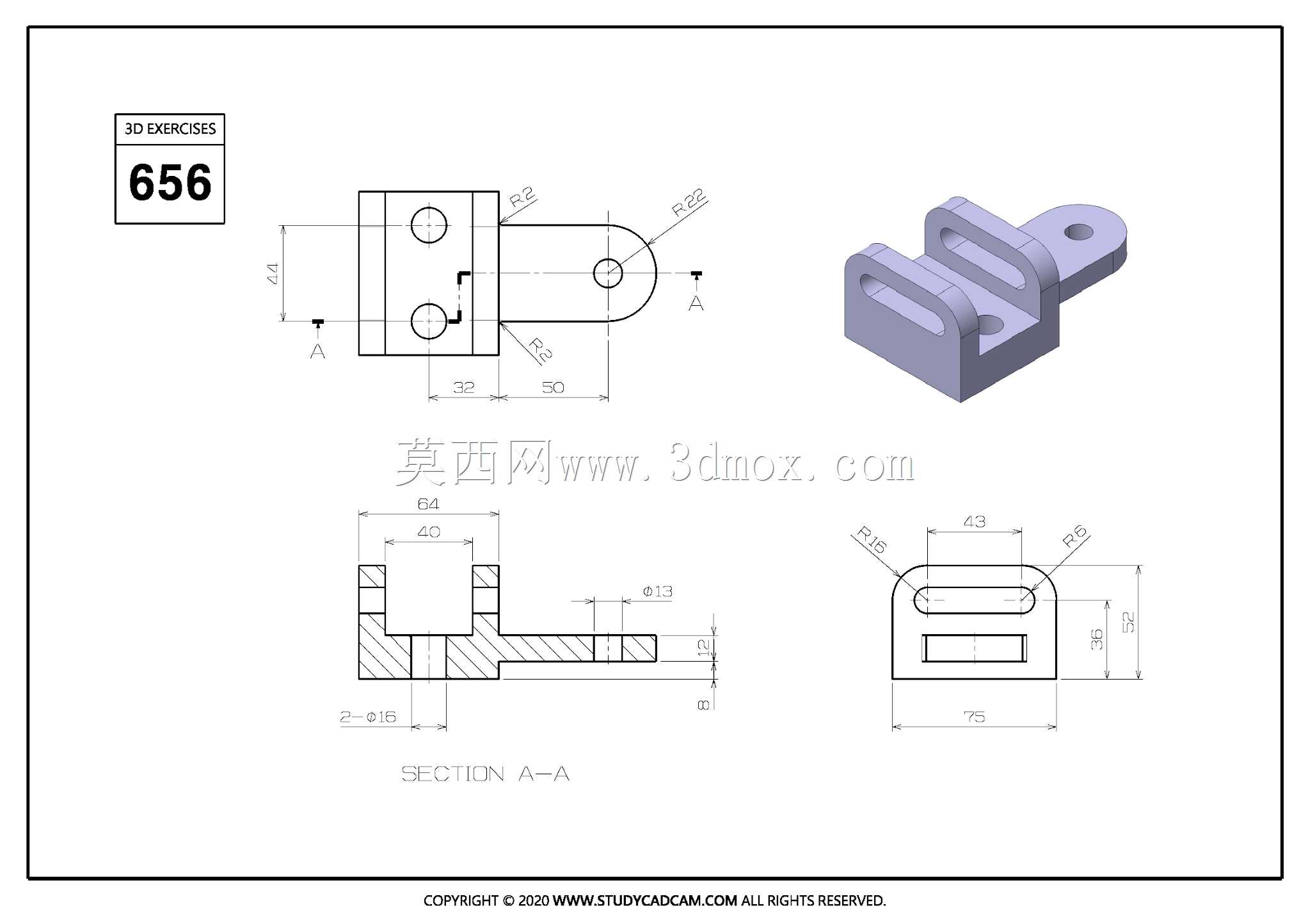

　　侧耳安装孔的中心高度与基座上表面保持固定尺寸差，方便设计人员在整体设备布局时快速核算安装位置，不需要反复调整周边部件的排布。在实际建模过程中，这类零件需要重点关注各特征之间的位置公差约束，比如立板通槽的对称度、侧耳安装孔与基座基准面的平行度，这些参数直接影响后续装配的顺畅度；建模时先绘制基座的主体轮廓，再依次添加立板、侧耳、安装孔、通槽等特征，所有转角位置根据受力情况设置合理的圆角半径，避免直角位置出现应力集中导致零件受冲击时断裂。这类零件虽然结构不算复杂，但却是非标设备搭建中用量极大的基础连接件，设计时既要保证足够的结构强度，也要兼顾加工工艺性，尽量减少不必要的复杂特征，降低铣削加工的走刀次数，同时预留合理的调节余量，

　　抵消加工与装配环节的累积误差，让零件在实际使用中既能满足承载需求，也能降低装配调试的难度。在日常的CAD建模练习中，这类零件可以帮助初学者快速掌握拉伸、切除、圆角、孔特征等基础建模命令的使用，同时理解机械零件设计中工艺性、装配性与结构强度之间的平衡逻辑，避免出现只看外形忽略实际使用需求的建模问题。
