三角支撑式带孔连接固定支架结构

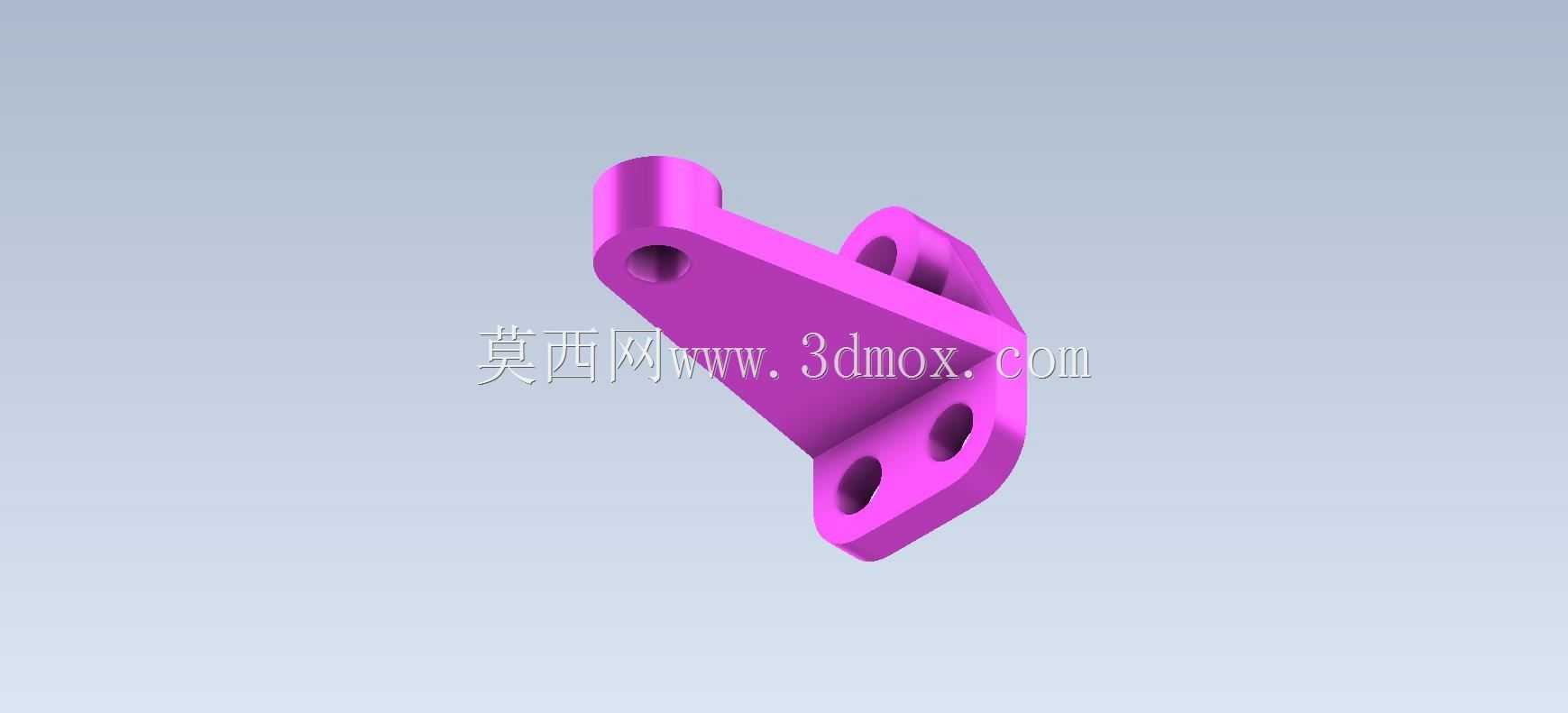

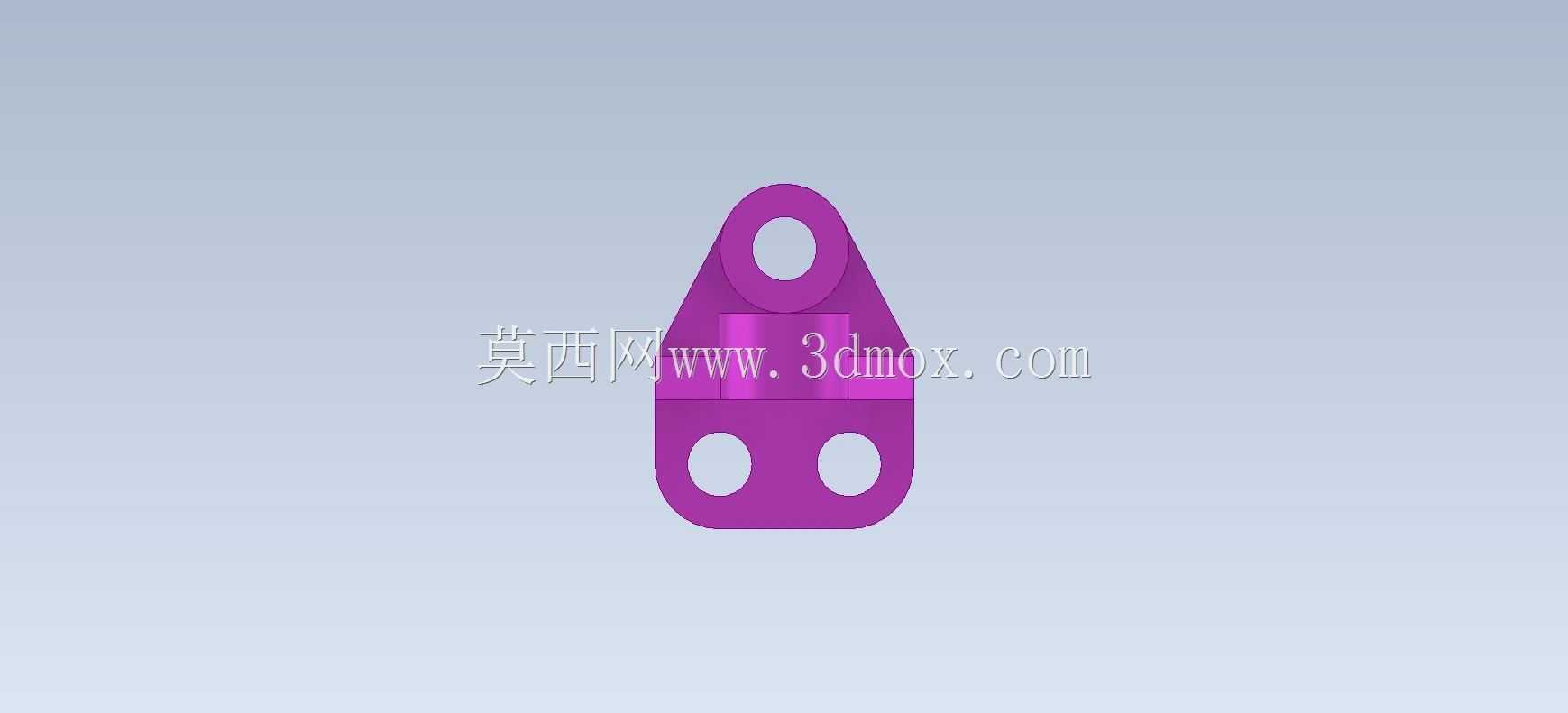

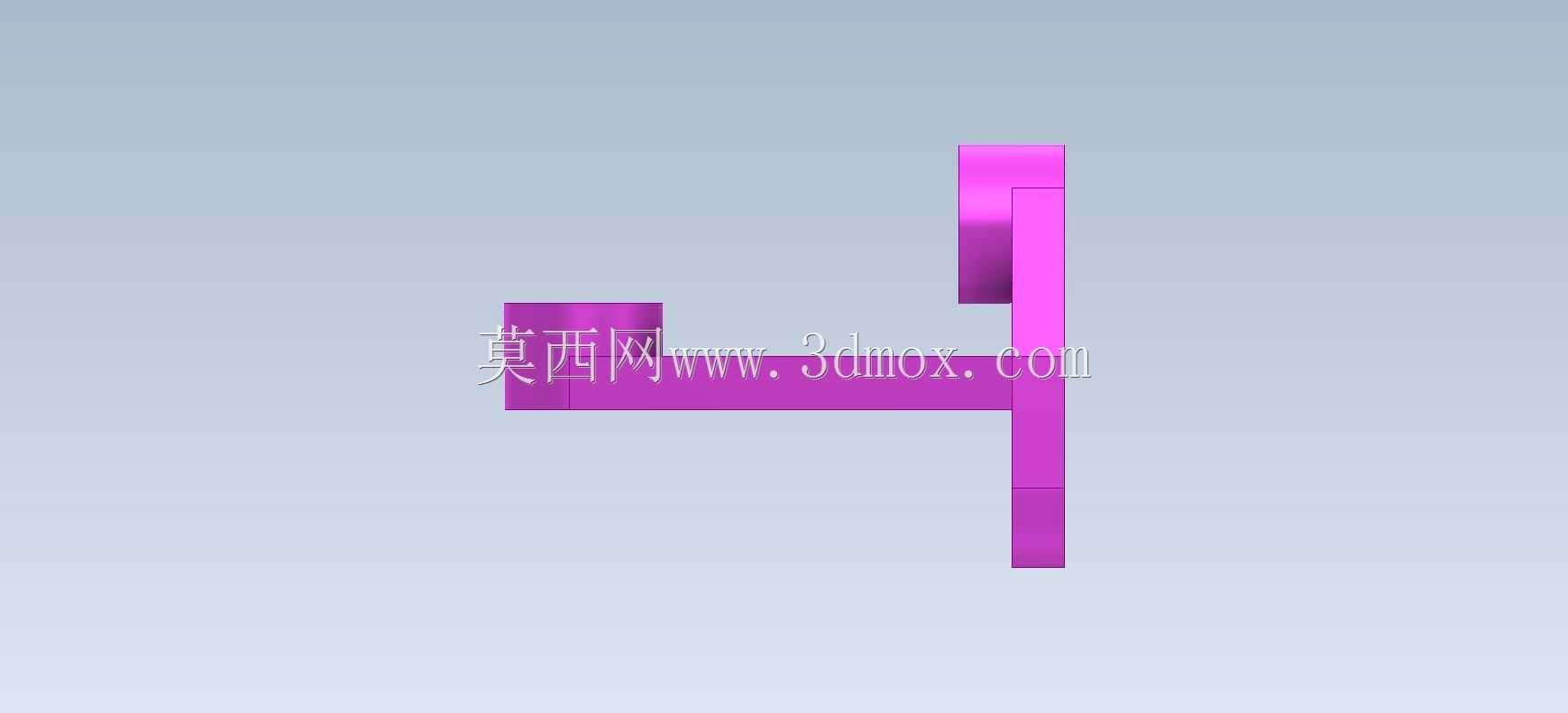

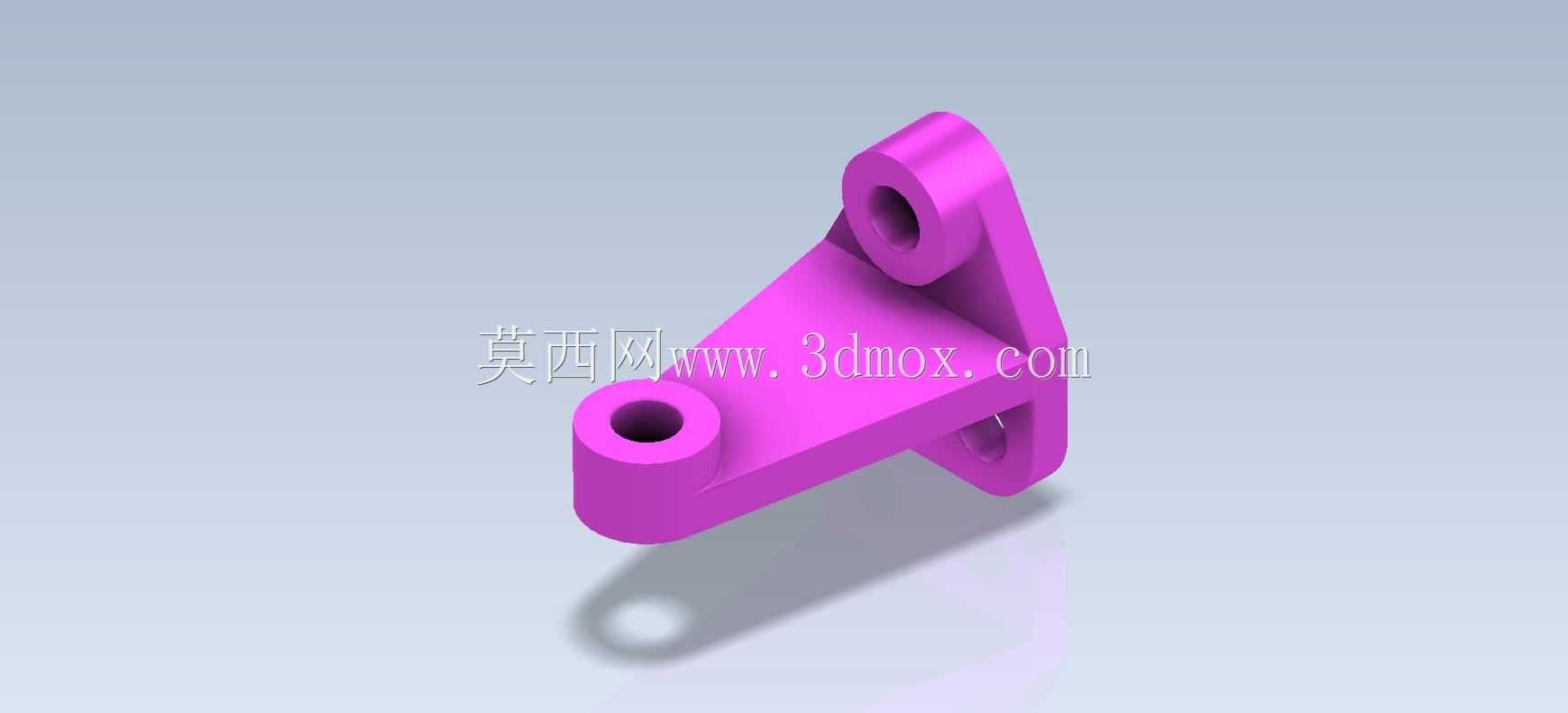

　　日常做机械结构设计时，这类三角构型的带孔支架是非常常见的连接固定元件，很多小型自动化设备的工位辅件安装、轻型工装的定位组件搭建、教学实训台的模块固定场景里，都能见到同类型结构的身影。它的核心作用是在两个存在垂直安装面的部件之间，建立刚性的连接支撑，分散连接处的载荷应力，避免单点固定带来的应力集中问题，同时保证被支撑部件的位置精度不会因为设备运行的振动出现偏移。从结构设计逻辑来看，这个零件采用了三角加强的构型，主体连接臂做了等厚的板状设计，三个安装端分别设置了同轴的通孔，其中两个孔的轴线处于平行状态，第三个孔的轴线与前两者呈垂直分布，刚好适配两个互相垂直的安装基面的固定需求，三角区域的实体填充没有做多余的减重挖槽，

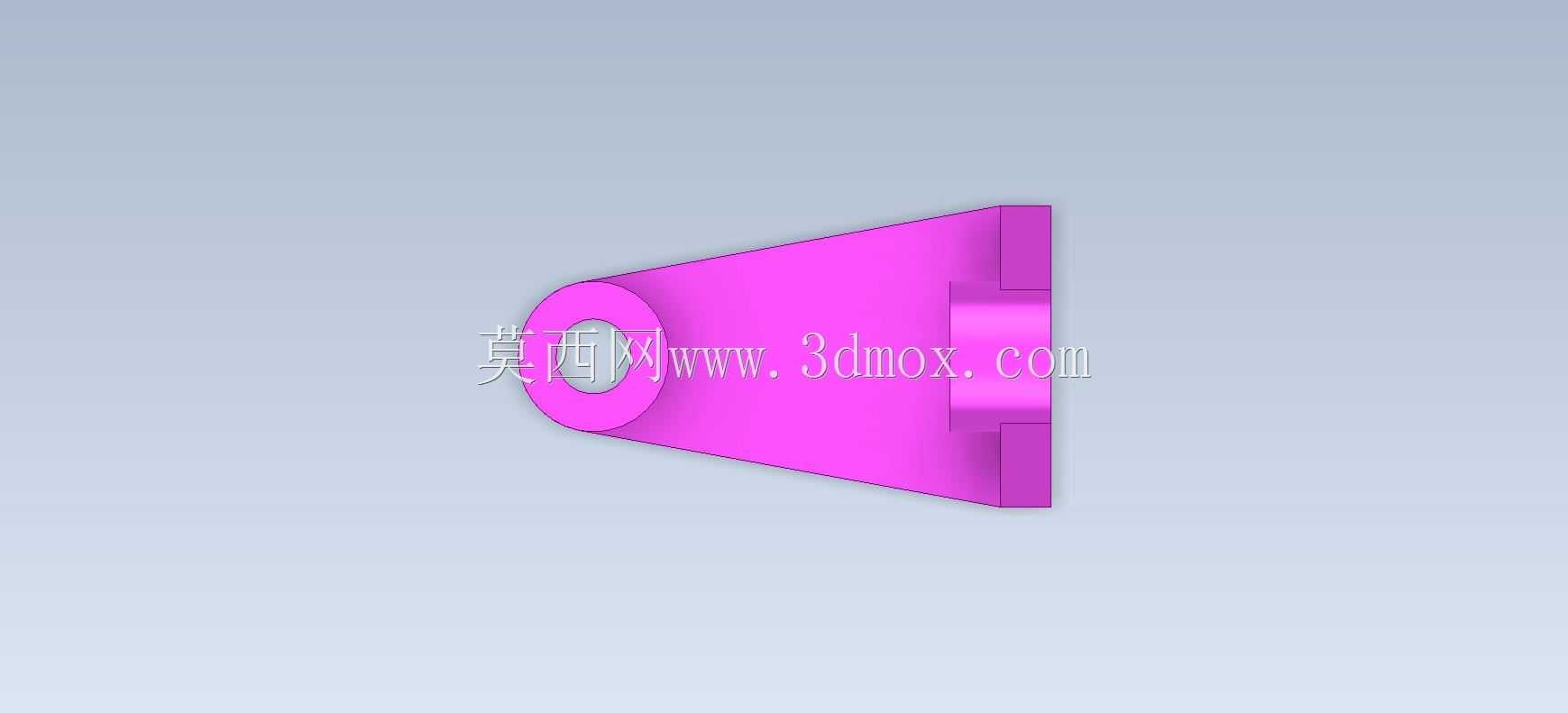

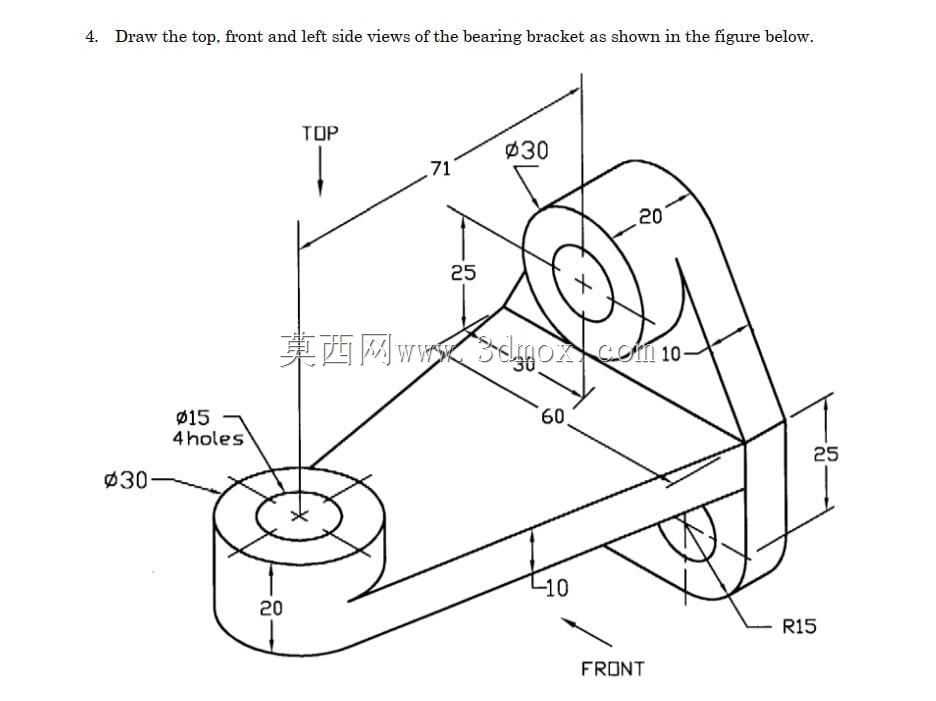

　　对于这类小尺寸的支撑件来说，实心结构的加工难度更低，刚性表现也完全能满足轻载场景的使用要求，不需要为了刻意减重牺牲结构可靠性。在实际安装使用的过程中，两个平行孔位可以通过螺栓固定在竖直的安装立面上，比如设备的型材框架立面、工装台的侧壁安装位，垂直方向的孔位则用来连接需要被支撑的功能部件，比如小型传感器的安装座、气动管路的固定卡扣、轻型导向轴的端部支撑座，安装时需要注意三个孔位的贴合面要做平整处理，避免螺栓锁紧时因为接触面存在间隙导致支架出现装配应力，长期运行下产生形变。从建模的实操角度来说，绘制这个零件首先要确定三个安装孔的中心距尺寸，这部分尺寸直接决定了支架的安装边界，两个平行孔的中心连线长度、垂直孔中心到这条连线的垂直距离，

　　是整个零件的核心尺寸基准，确定基准后先绘制主体的三角轮廓草图，拉伸得到主体基体，再分别在三个安装端拉伸凸台做出孔位的安装座，保证孔的有效配合长度满足螺栓连接的强度要求，最后对所有的锐边做倒圆角处理，避免加工和装配过程中出现锐边割手的问题，同时也能减少应力集中的点位。这类零件的外形尺寸通常不会太大，整体轮廓长度一般控制在一百毫米以内，属于小型的连接紧固件，安装时不需要额外的辅助支撑，只要三个连接点的螺栓按照对角顺序锁紧，就能达到足够的连接强度，日常维护时只需要定期检查螺栓的预紧力，避免因为设备长期振动出现螺栓松动的情况即可。在很多CAD基础练习的场景里，这类零件也是非常合适的训练素材，它涵盖了草图绘制、特征拉伸、孔特征创建、

　　圆角处理这些最基础的建模操作，同时需要设计者考虑结构的合理性，比如安装座的厚度要匹配对应规格螺栓的头部尺寸，避免螺栓锁紧时出现接触面压溃的问题，三角加强筋的过渡位置要做平滑处理，避免直角位置的应力集中，通过绘制这类零件，能帮助初学者快速建立三维建模的基准意识，理解机械零件设计里“基准先行、结构适配安装场景”的核心思路，而不是单纯追求外形的相似。实际工业场景里，这类支架如果用于有腐蚀的环境，还可以根据需求选择尼龙或者不锈钢材质加工，普通车间常规使用的话，采用Q235钢板加工后做喷塑处理就可以满足使用要求，加工工艺也非常简单，普通的铣床或者线切割都能完成外形加工，孔位可以直接通过钻床加工，不需要复杂的工装夹具，生产成本很低，更换也非常方便，是轻型机械结构里性价比非常高的连接固定元件。
