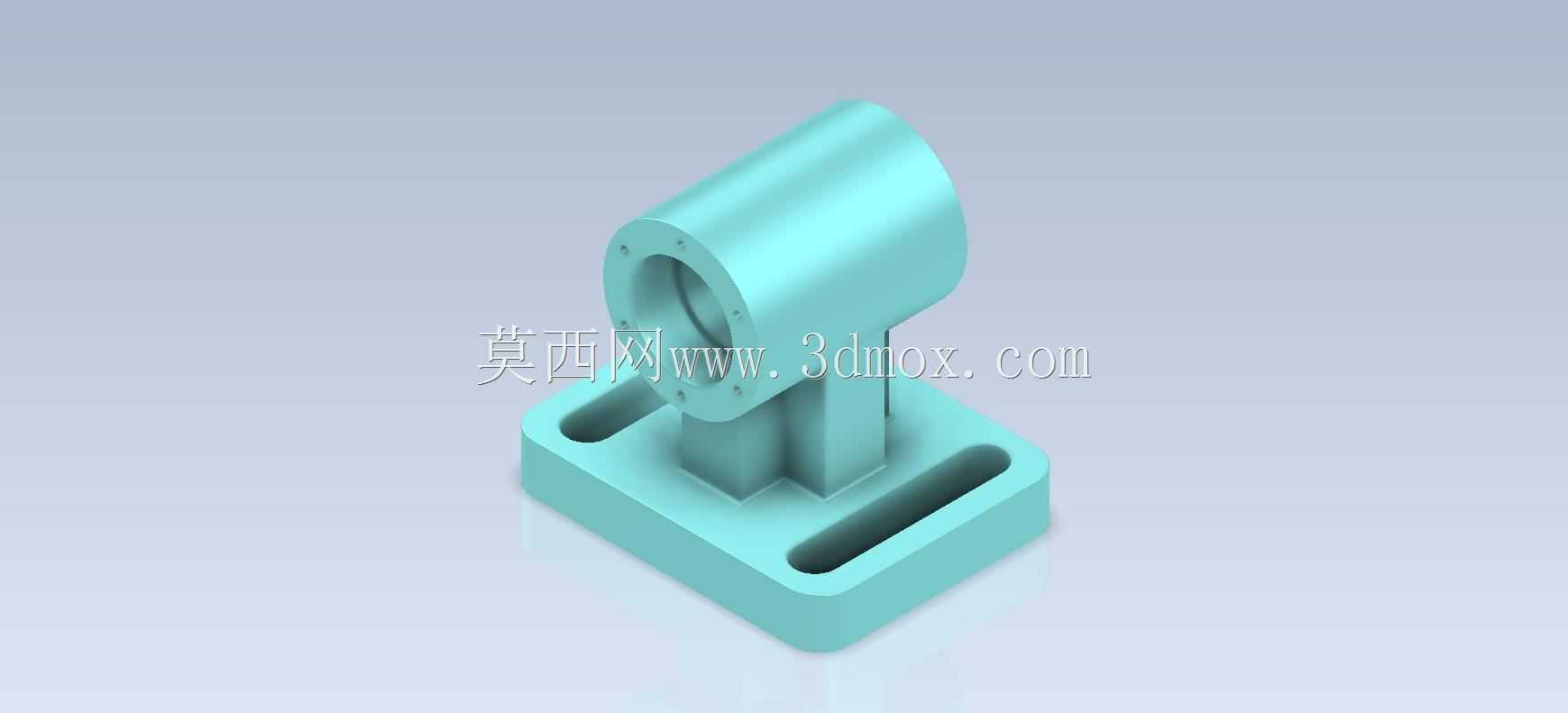

带安装底座的卧式轴支撑座结构

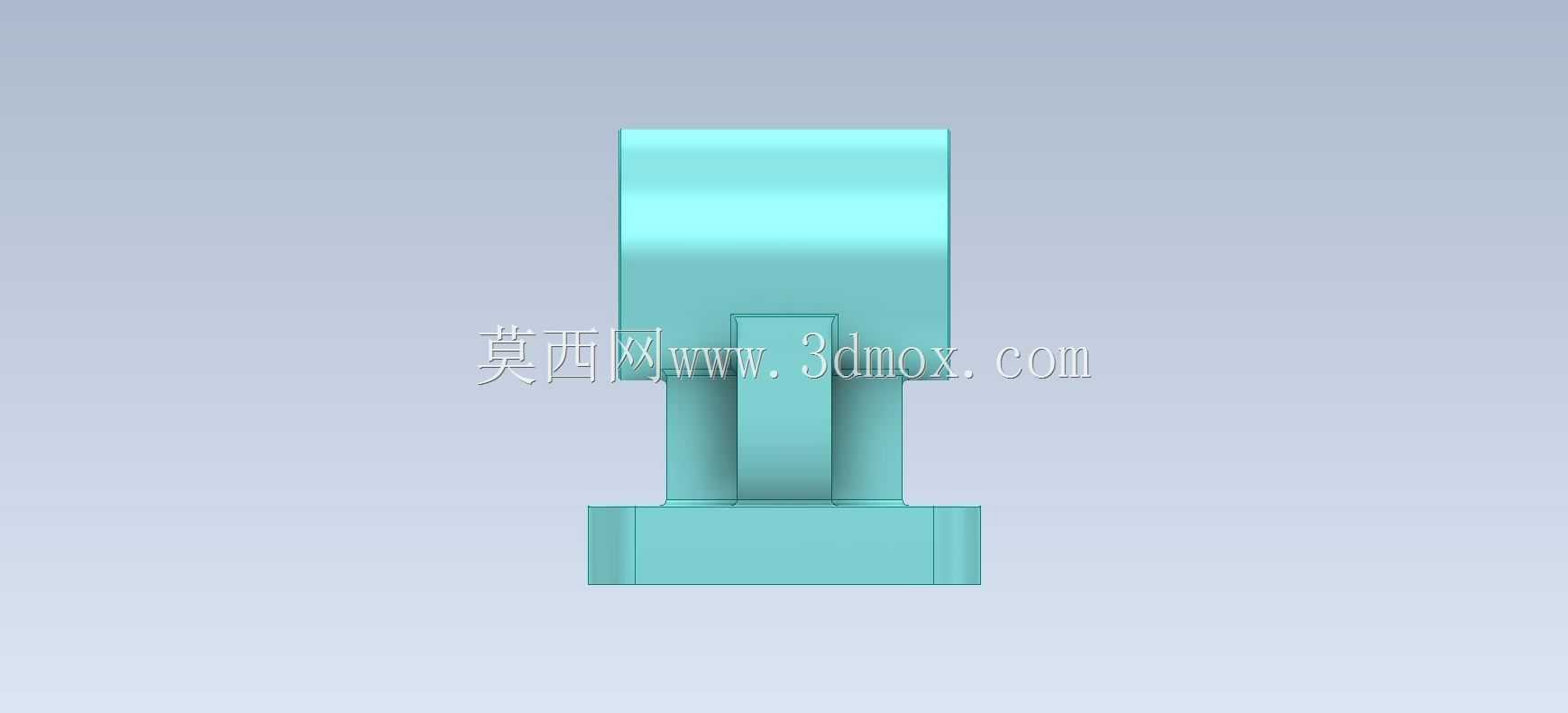

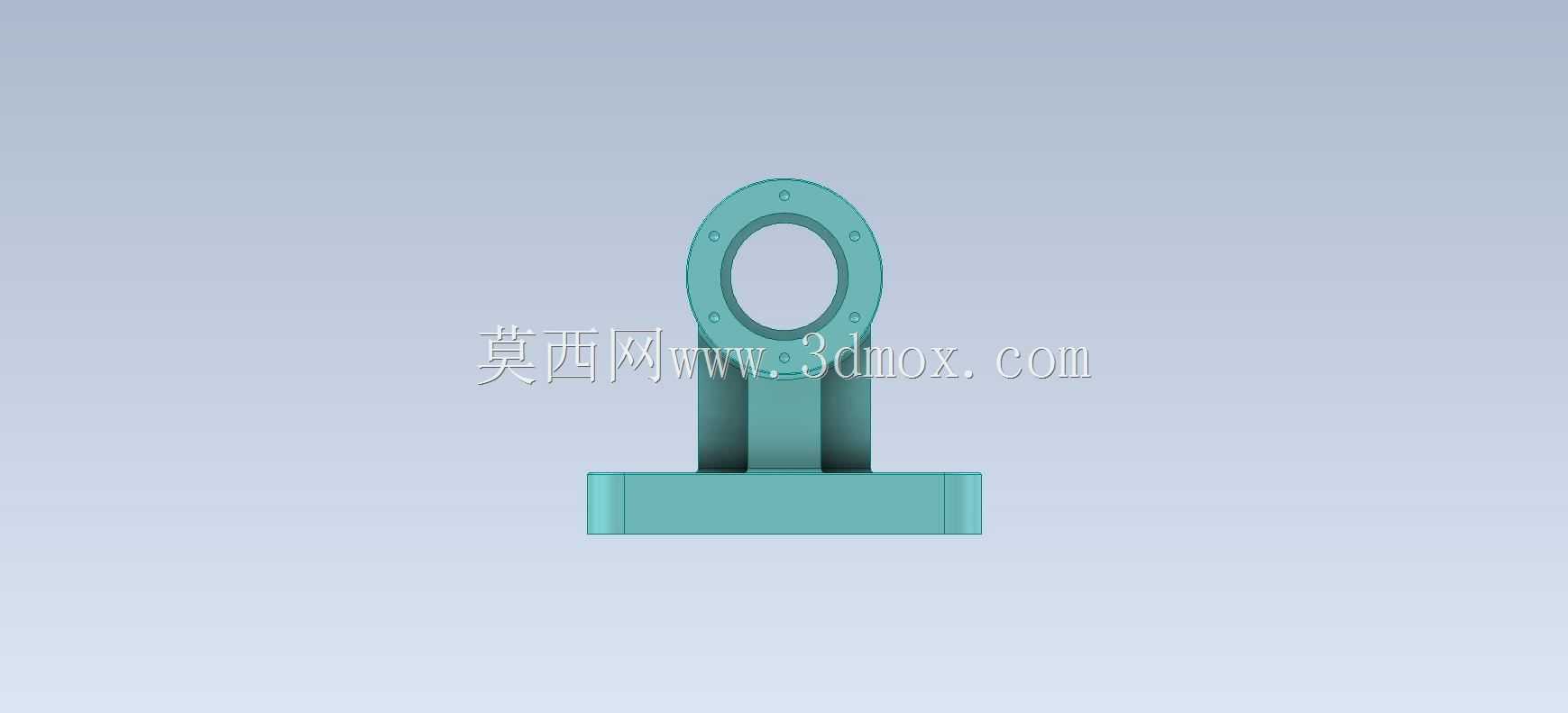

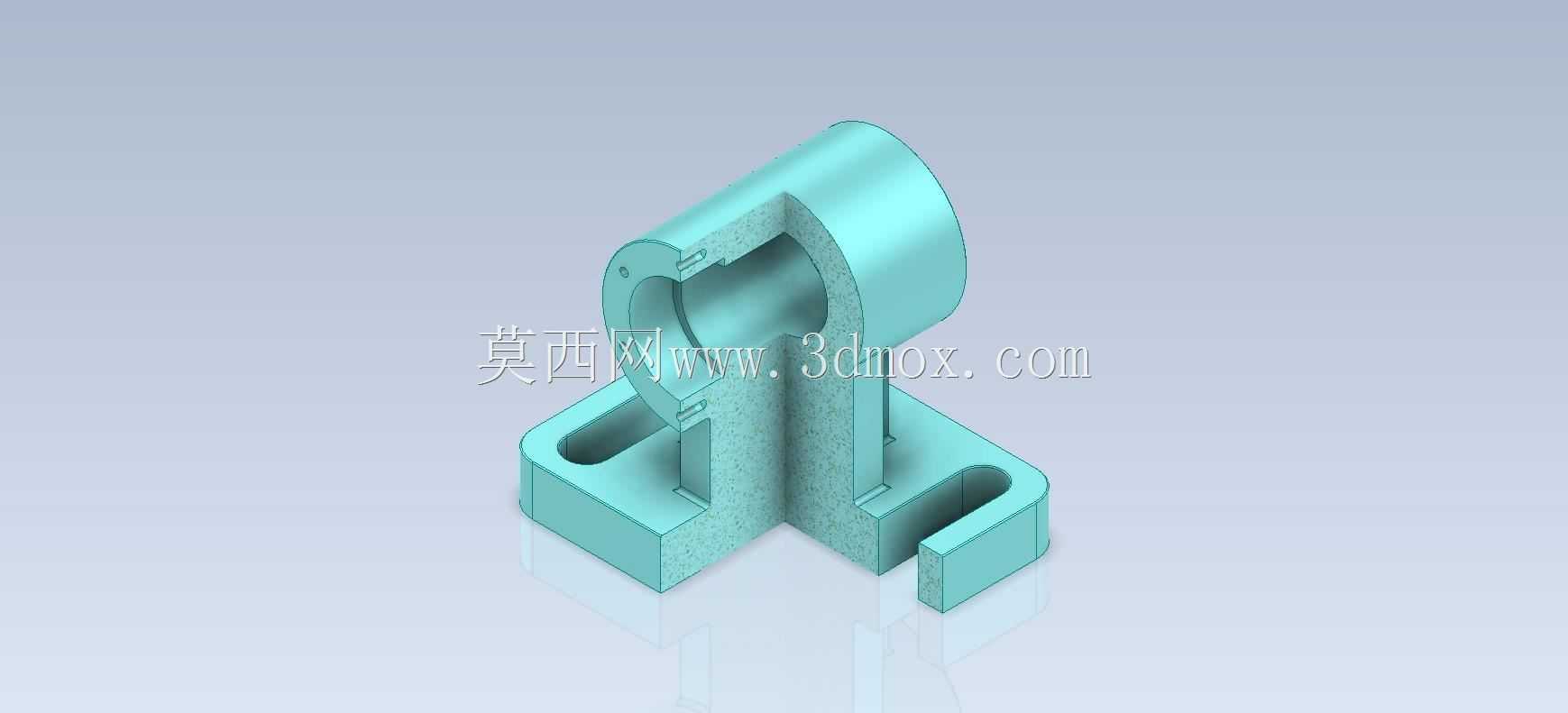

　　没有尖锐的应力集中棱角，在承受轴系传递的径向载荷时，应力可以顺着立筋均匀传递到底座，不会在连接处出现应力断裂的隐患，日常做有限元校核的时候，这类过渡圆角的设计能让局部应力峰值降低40%左右，是很成熟的结构处理方式。底部的方形安装板上开了两个对称的长条形安装槽，这两个槽的设计是考虑现场安装的调整余量，实际装配的时候不需要把安装孔位的加工精度卡到丝级，只要把固定螺栓穿进长槽里，就能沿着槽的长度方向微调整个支撑座的位置，找正轴系的同轴度之后再锁紧螺栓，对现场装配工人十分友好，也能抵消一部分机架焊接带来的安装位形位公差偏差。做这个结构的三维建模时，首先要确定上部筒体的中心高，这个尺寸直接决定了配套轴系跟电机、传动轮的中心高匹配度，这类带方形安装底座的卧式轴支撑结构，在轻工输送线、小型自动化专机的动力传递单元里应用十分普遍，日常做设备改型或者新线搭建时，经常会碰到需要给短输出轴做径向支撑的场景，尤其是悬臂轴长度超过轴径3倍的工况，没有额外支撑的话轴端跳动很容易超差，连带传动件磨损加快，这个结构刚好适配这类中等载荷的支撑需求。从结构功能来看，上部的圆筒状主体是核心的轴系容纳部位，内孔可适配加装轴套或者直接穿装传动轴，筒身端部的法兰边预留了一圈安装孔位，既可以用来安装端盖限制轴的轴向窜动，也能对接外部的轴承压盖，实现轴承的轴向定位，避免运转过程中轴承外圈跟转出现跑圈问题。下部的支撑立筋做了等厚过渡设计，连接上部筒体和底部安装板的位置做了圆角处理，

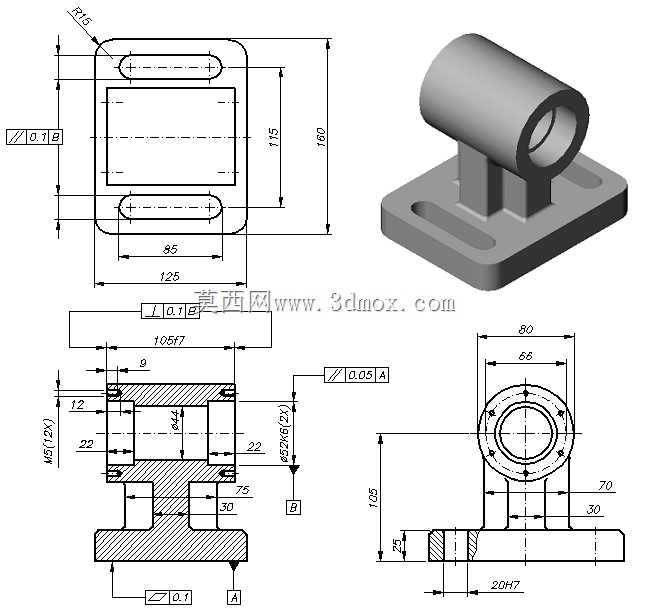

　　一旦中心高偏差超过0.5mm，传动带或者联轴器就会出现偏磨，所以建模第一步就要锁定基准面，把筒体轴线跟安装板底面的垂直距离作为核心尺寸基准，后续所有特征都围绕这个基准展开。筒体的内孔尺寸要跟选配的轴承外径做公差配合，一般选过渡配合就可以满足中等转速的使用需求，筒壁厚度要根据支撑的轴径来定，常规工况下壁厚取轴径的1/5到1/4就能满足刚度要求，没必要做太厚徒增重量。底部安装板的厚度要保证螺栓锁紧的时候不会出现板面变形，一般不低于长槽宽度的1.2倍，长槽的宽度要比选配的固定螺栓大1mm左右，预留足够的调整间隙，槽的两端要做半圆收尾，跟铣刀加工的实际走刀轨迹匹配，避免建模特征跟实际加工工艺脱节。立筋的厚度不用跟筒壁一致，取筒壁厚度的0.

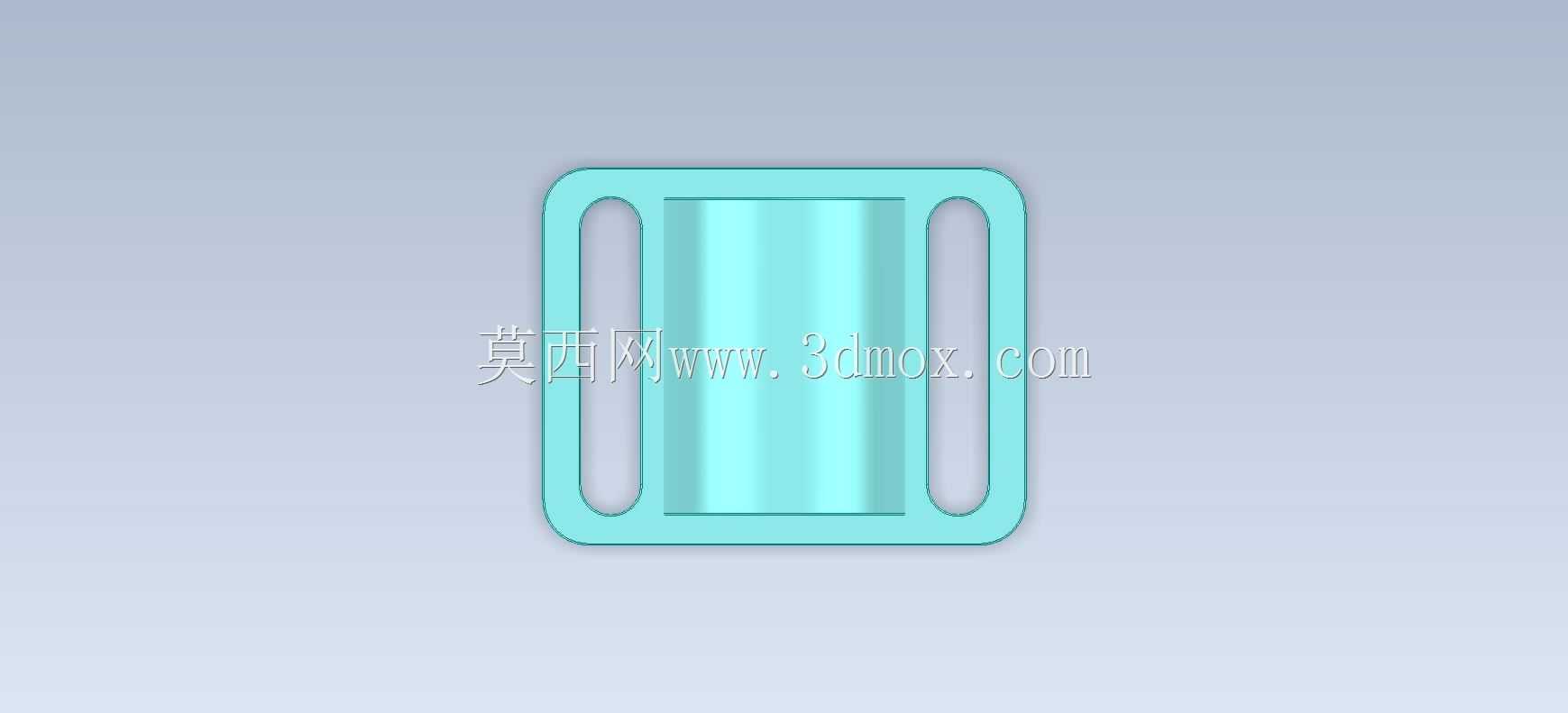

　　8倍就足够，因为立筋主要是传递径向载荷，不需要太厚的结构，过厚反而会增加铸造或者3D打印的材料成本，连接处的圆角半径取壁厚的0.3倍，既可以避免应力集中，也符合铸造工艺的拔模要求，不会出现 casting 缺陷。从安装边界来看，整个结构的占用空间比较紧凑，安装板的长宽尺寸控制在筒体直径的1.8倍左右，不会占用过多的机架安装面，两个长槽的中心距要跟常用的铝型材安装孔距匹配，方便直接在欧标40系列或者50系列铝型材机架上安装，不需要额外做转接板。上部筒体的法兰边外径比筒体外径大20mm左右，预留的螺栓孔位刚好可以适配M4或者M5的端盖固定螺丝，安装端盖之后不会跟筒体外壁产生干涉。实际使用的时候，这个支撑座可以搭配深沟球轴承使用，

　　支撑最高转速不超过3000rpm的传动轴，径向承载能力可以满足小型输送带、分拣机构、非标专机的动力输出轴支撑需求，不需要额外做复杂的润滑结构，只要在筒壁上预留一个小的注油孔，定期加注润滑脂就能满足长期运转的维护需求。建模过程中还要注意各个特征的工艺合理性，比如所有的机加工面都要预留合理的加工余量，安装板的底面跟筒体的内孔端面要设定平行度公差，保证安装之后轴系的水平度符合要求，长槽的加工面粗糙度不用太高，Ra6.3就能满足安装需求，内孔跟轴承配合的面粗糙度要到Ra1.6，保证轴承装配之后不会出现松动。这类支撑结构跟常见的立式轴承座不同，卧式的安装方式更适合轴系水平布置的场景，整体重心更低，运转时的振动更小，尤其是在小型设备的机架空间有限的情况下，这种一体化的支座结构比分体式的支撑组件安装效率更高，零件数量更少，后期维护的拆换也更方便，不需要调整多个零件的配合位置，只要松开底部的固定螺栓就能整体拆换。
