双柄带孔连接传动摆臂结构件

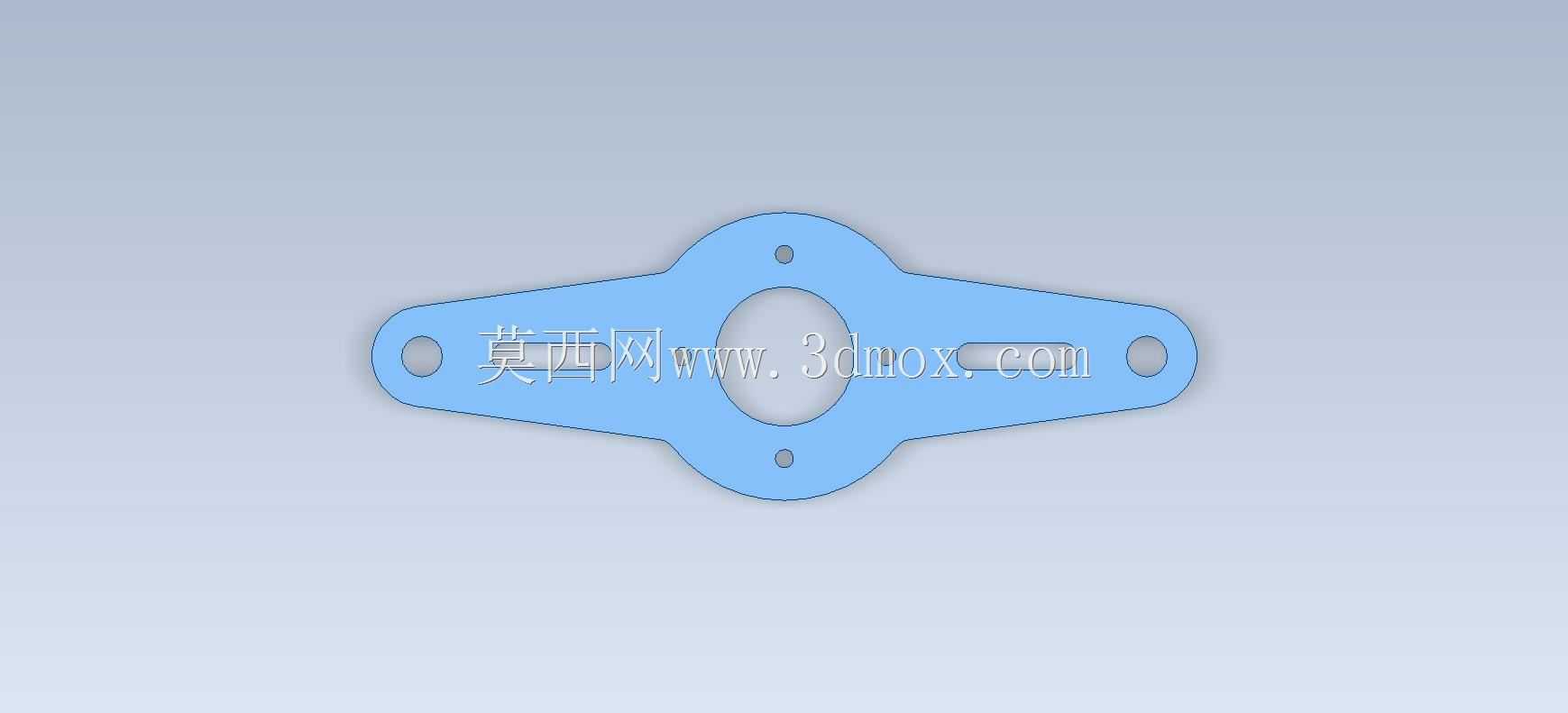

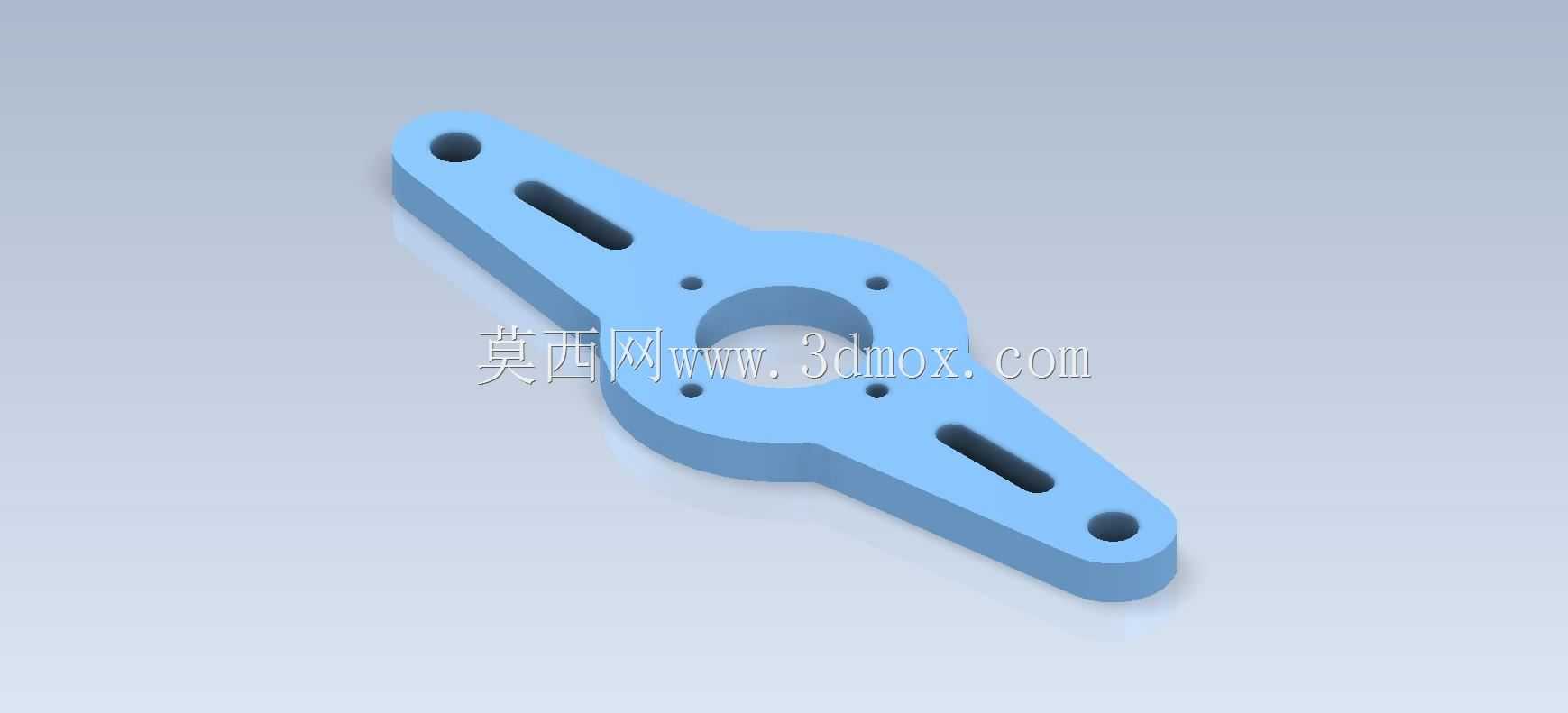

　　这类双延伸臂的盘状连接摆臂，在轻工自动化输送线、小型包装设备的间歇分度机构里十分常见，核心作用是把转轴的回转动力同步传递到两个对称布置的执行端，相比单臂传动结构，它能抵消单侧受力带来的径向偏载，降低转轴支撑位的磨损速率，延长整套传动组件的维护周期。从结构细节来看，中间的环形通孔是核心安装基准，设计时这个孔的公差通常取H7级过渡配合，直接套装在设备的回转轴上，孔周均匀分布的四个小孔是紧定螺钉安装位，装配时螺钉端面顶紧轴面的定位凹槽，既能传递额定扭矩，也能避免摆臂工作时沿轴向窜动，相比键连接的固定方式，这种结构拆装更便捷，适合需要频繁调整摆臂初始角度的调试场景。两侧对称延伸的臂体上，各设置了一个圆形通孔和一个长条形腰型孔，

　　端部的圆孔是固定铰接点，用来连接传动拉杆或者连杆端头，腰型孔则是行程调节位，当需要调整执行端的摆动幅度时，只需松开腰型孔内的紧固件，沿着孔的长轴方向微调铰接点的回转半径，就能在不更换摆臂的前提下改变输出端的行程范围，大幅降低设备改型的零件成本。设计这类零件时，首先要确认中间安装孔与转轴的配合尺寸，根据设备的额定输出扭矩核算臂体的厚度，避免传动过程中臂体出现挠性变形；腰型孔的长度要覆盖常用的行程调节区间，孔的两端要做R角过渡，减少应力集中导致的孔边开裂风险；臂体与中间盘体的衔接位置要做圆弧过渡，不能留直角加工棱边，否则交变载荷长期作用下，衔接位置很容易萌生疲劳裂纹。从安装边界来看，这类摆臂的回转外径要匹配设备内部的安装腔空间，

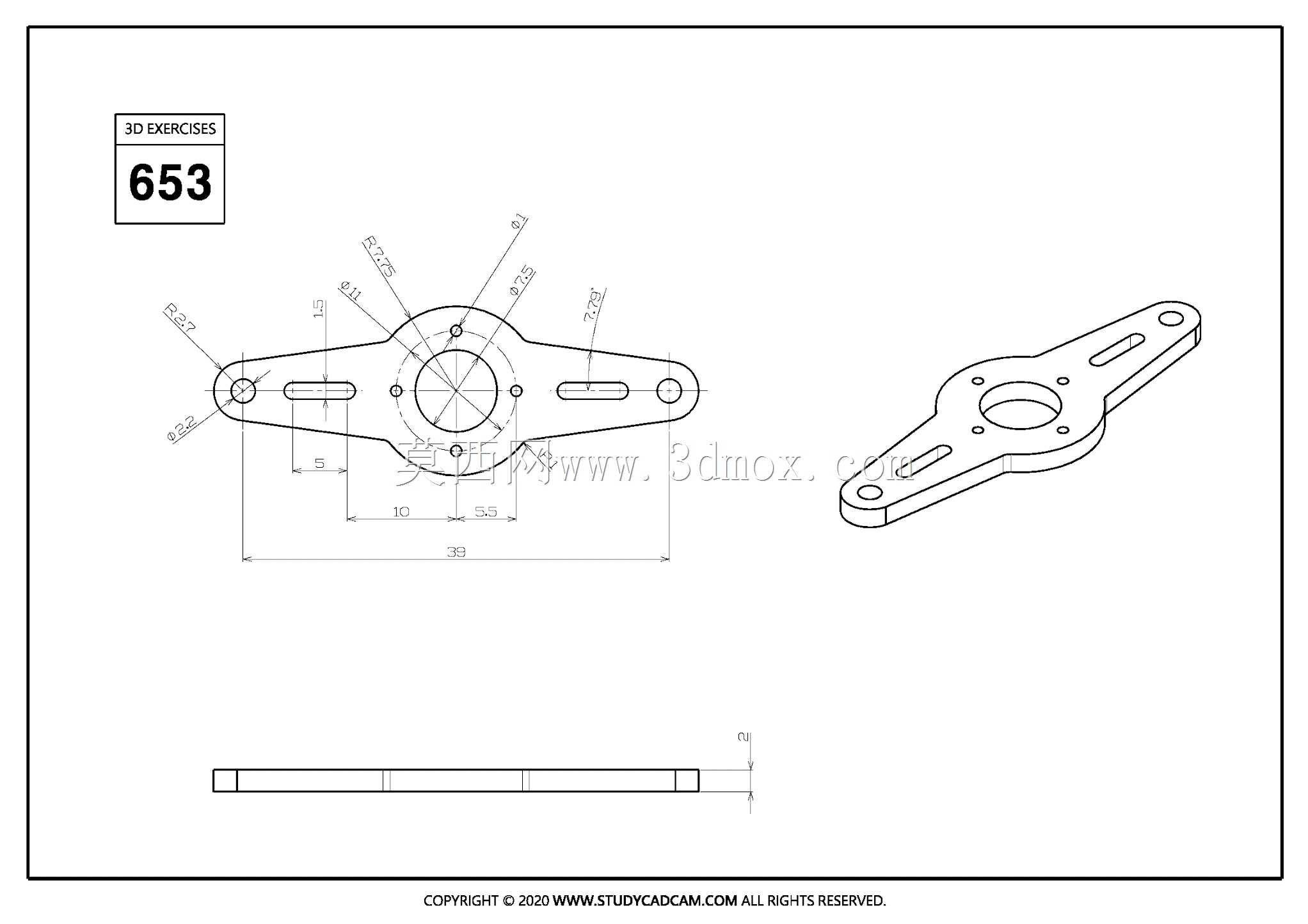

　　两个臂体摆动到极限位置时，要和周边的机架、管线预留至少3mm的安全间隙，避免运转过程中出现运动干涉；臂体上的安装孔位要和配套的连杆端头尺寸匹配，紧固件的沉头深度要控制在臂体厚度的三分之一以内，不能钻穿臂体影响结构强度。实际建模过程中，要先绘制中间基准圆的轮廓，再对称绘制两侧臂体的外形曲线，保证两个臂体的重心落在中间回转轴的轴线上，减少高速摆动时的动不平衡量；所有安装孔的位置度公差要控制在0.1mm以内，避免装配时出现孔位错位导致的额外装配应力；零件的棱边全部做0.5mm的倒角处理，既去除加工毛刺，也能避免装配时划伤操作人员。这类零件通常采用45号钢或者铝合金加工，载荷较大的工况下会做调质处理提升表面硬度，轻载高速的场景则选用硬质阳极氧化的铝合金材质，降低自身重量减少转动惯量，让设备启停过程更平稳。
