机械传动用叉形连接连杆结构设计

　　这款连杆属于机械传动系统里的典型连接件，日常在轻工自动化输送线、小型内燃机配气机构、工装夹具的联动锁止结构里都能见到同结构的零件，核心作用是把主动端的往复摆动或者直线位移，精准传递到从动执行端，同时抵消装配过程中两轴之间的少量同轴度偏差，避免刚性连接带来的应力集中掰断轴件的问题。

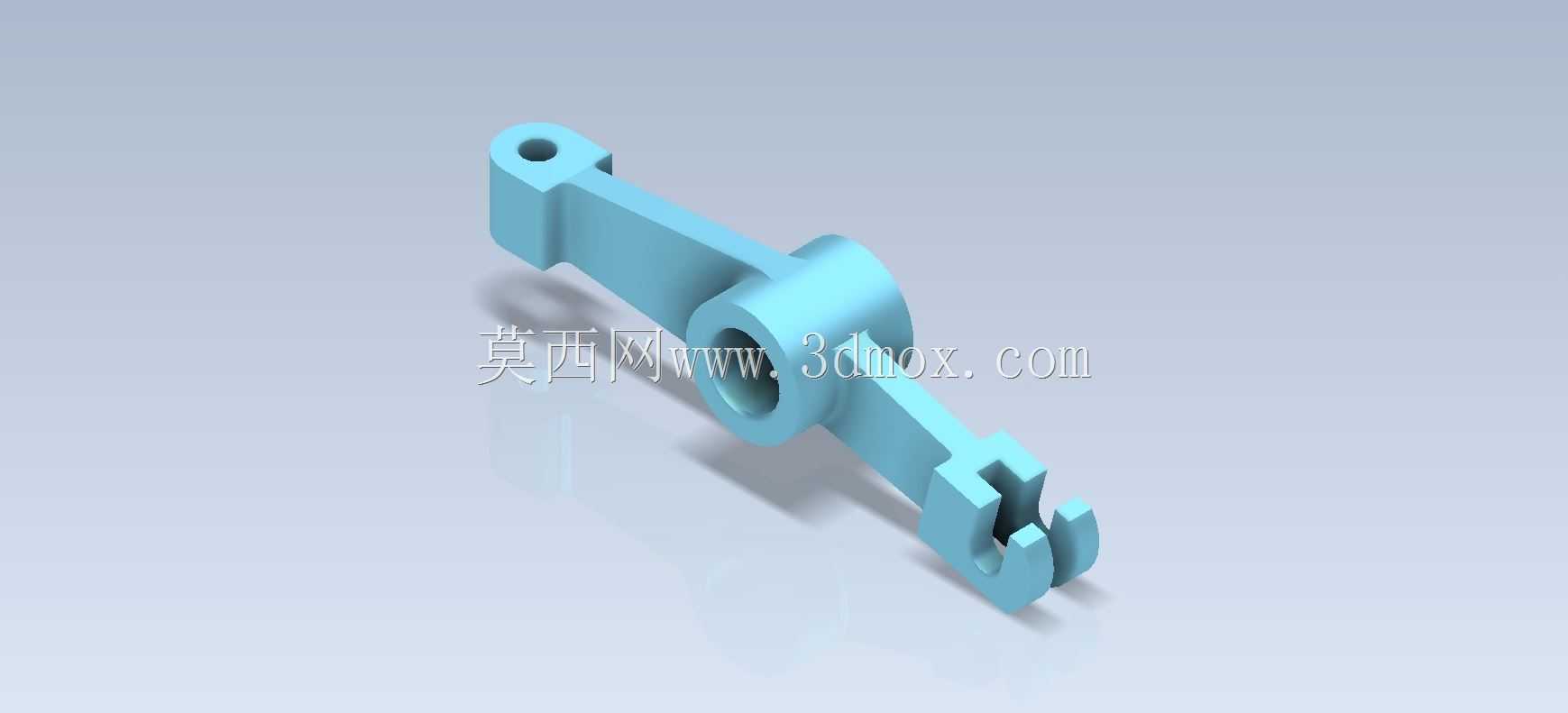

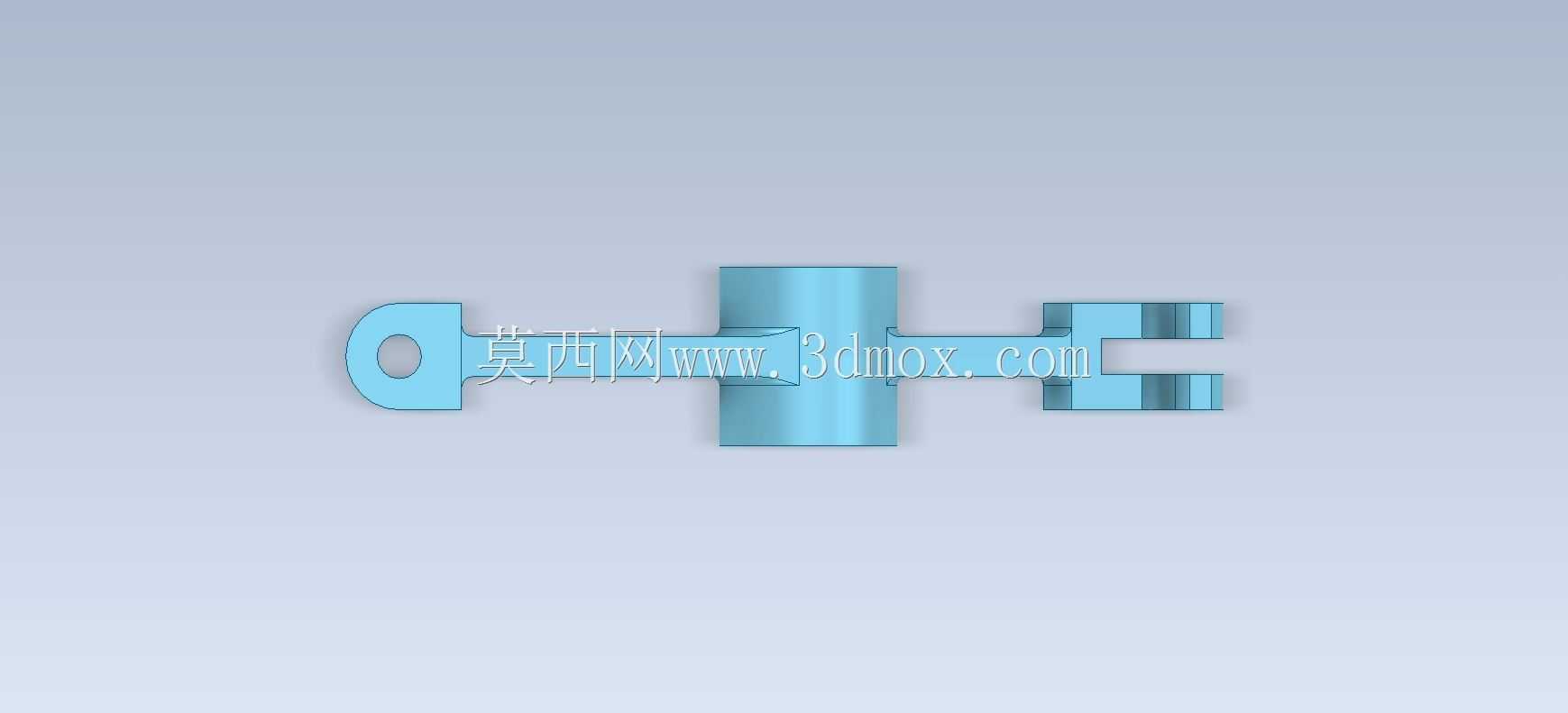

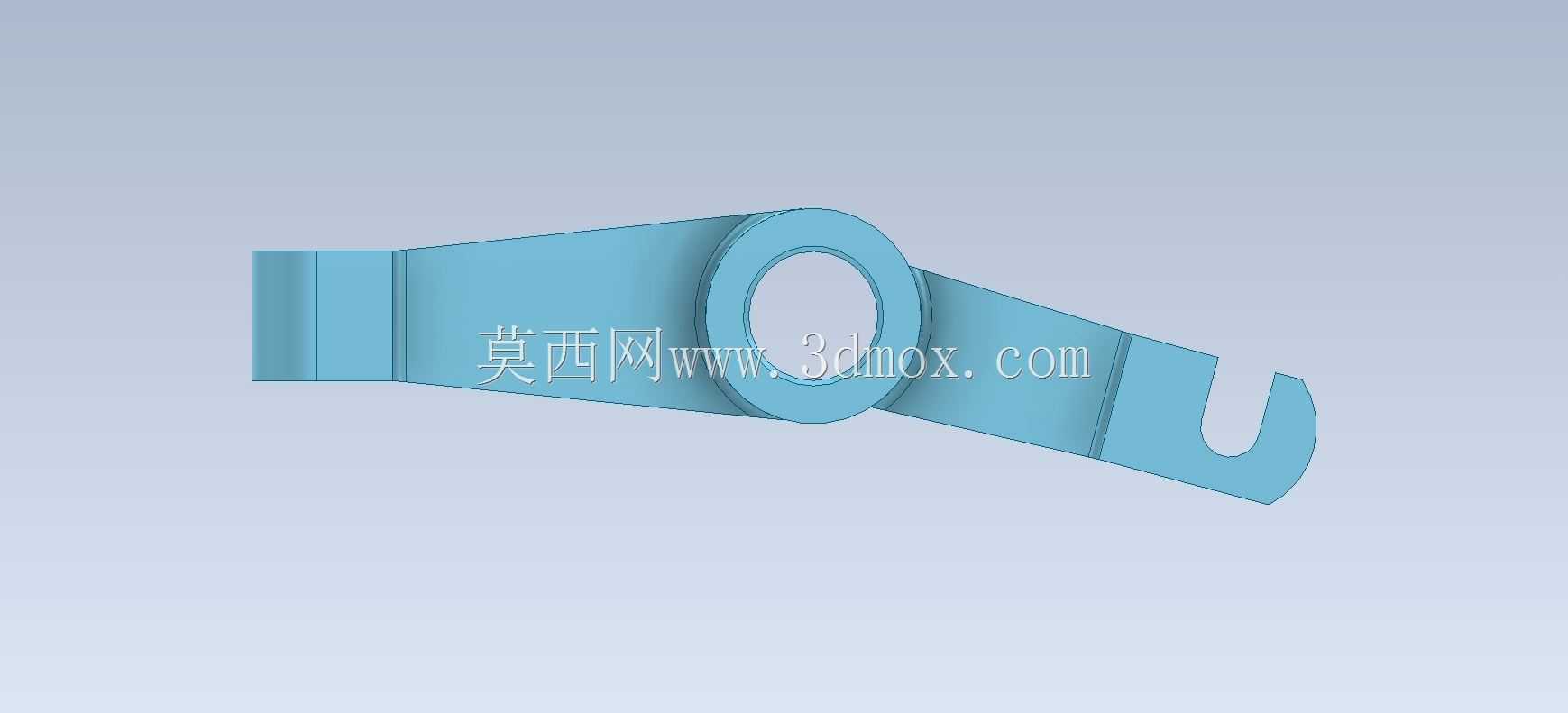

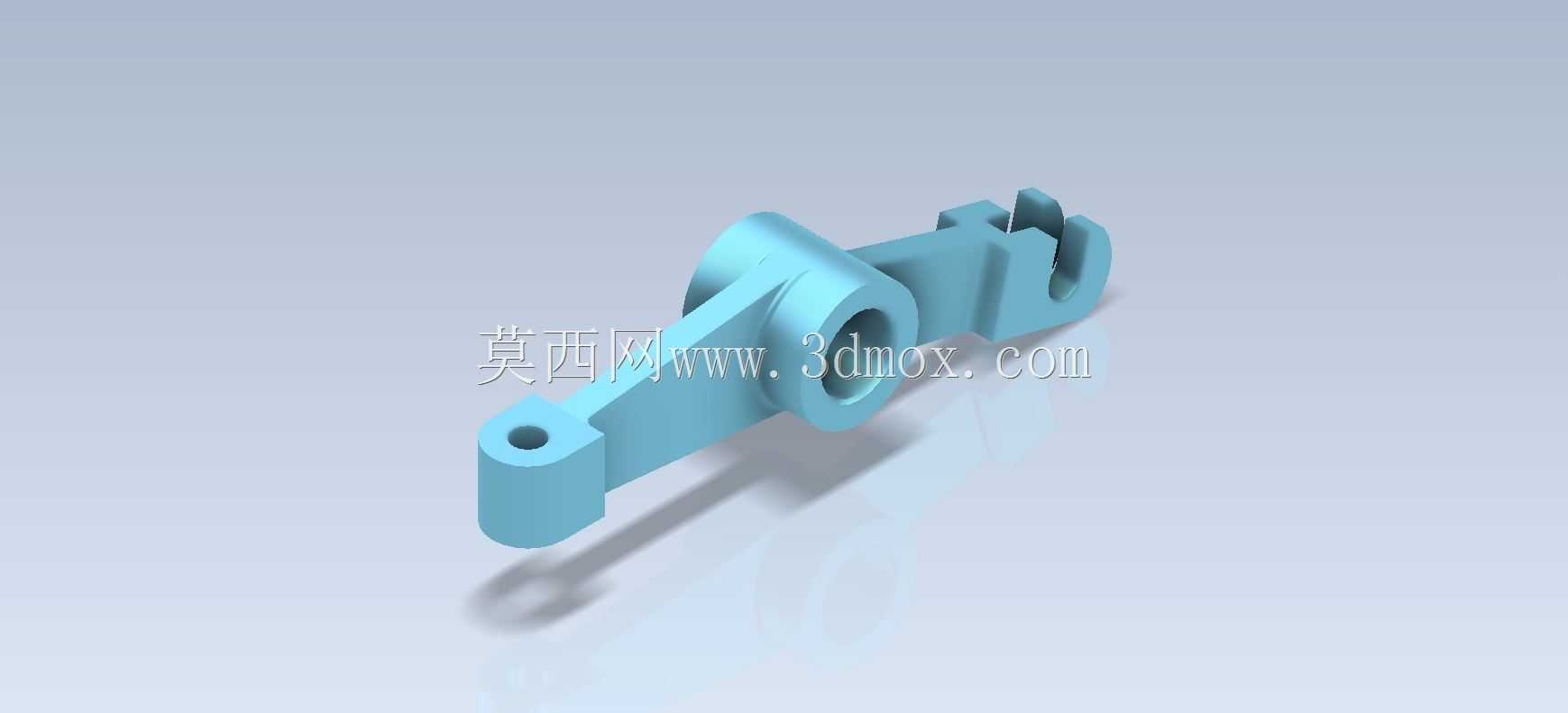

　　从结构细节来看，零件一端是带通孔的单耳结构，这个孔是用来穿铰接销轴的，孔径公差一般取H7级，和销轴配合的时候能保证转动灵活又不会有过大的旷量，孔的端面做了小倒角，既方便装配的时候销轴顺利导入，也能去除机加工留下的锐边毛刺，避免装配时割伤操作人员或者刮坏配套的密封垫圈。中间段是加厚的轴颈结构，外部是光滑的圆柱面，这个位置一般是配套滑动轴套或者滚动轴承做回转支撑的，圆柱面的粗糙度要求控制在Ra1.6以内，保证和轴套配合的时候磨损均匀，长时间运行不会出现偏磨卡滞的问题，轴颈和两侧杆身的过渡位置做了大圆角过渡，这个细节是应力集中防控的关键，连杆在承受交变拉压载荷的时候，直角过渡位置很容易萌生疲劳裂纹，圆角半径取杆身厚度的0.2倍左右，能把局部应力峰值降低40%以上，大幅提升零件的疲劳寿命。

　　另一端是叉形开口结构，开口的两个叉耳上都开有同轴的销孔，用来和从动端的双耳结构铰接，开口的槽宽尺寸要比配套连接的双耳片厚度大0.1到0.2毫米，既保证装配的时候能顺利插合，又不会因为间隙过大导致传动过程中出现冲击异响，叉耳的端部同样做了倒角处理，槽底位置也做了圆弧过渡，避免槽底直角位置在承受冲击载荷的时候出现开裂。

　　设计这类连杆的时候，首先要核算整个传动链路的最大拉压载荷，根据载荷大小选定杆身的截面尺寸，杆身采用变截面设计，中间支撑位置因为要承受弯矩和径向支撑力，截面做的更厚，两端铰接位置因为主要承受拉压力，截面适当收窄，在保证强度足够的前提下尽可能降低零件的整体重量，减少传动过程中的惯性冲击，尤其是高速往复运动的工况下，零件自重带来的惯性力会直接影响整个机构的运行平稳性，轻量化设计的价值非常明显。

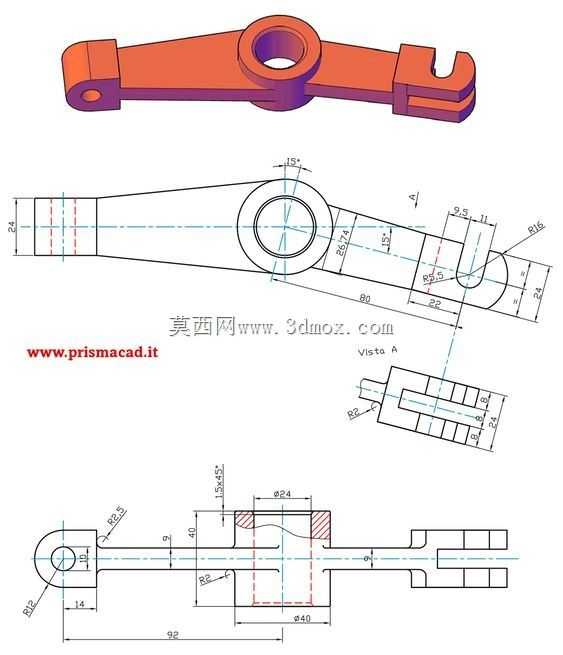

　　尺寸边界方面，这类练习用的连杆整体长度一般控制在120毫米到150毫米之间，中间支撑轴颈的直径在25毫米到30毫米区间，两端铰接孔的直径根据配套销轴的尺寸一般取8毫米到12毫米，安装的时候要注意，中间支撑轴颈要先压入配套的轴套再装入设备的支撑座内，压装的时候要保证轴颈和轴套的同轴度，不能斜着硬敲，避免轴套变形导致转动卡滞；两端铰接销轴装配的时候要涂抹少量润滑脂，降低铰接位置的转动摩擦阻力，销轴端部要装好开口销或者卡簧，防止设备运行过程中销轴窜出脱落引发设备故障。

　　实际应用中，这类连杆如果用在食品包装机械的送料机构里，一般会选用304不锈钢材质，满足食品接触的卫生要求，表面做抛光处理不容易积留物料残渣；如果用在普通工业设备的传动机构里，一般选用45号钢做调质处理，硬度控制在HB220到250之间，既有足够的强度又有不错的韧性，能承受一定的冲击载荷；如果是用在对重量要求比较严格的小型自动化设备里，也可以选用6061铝合金做硬质阳极氧化处理，重量比钢件轻三分之二，表面氧化层的硬度足够应对日常的磨损需求。建模的时候要注意各个特征的拔模斜度，如果是采用压铸工艺批量生产，所有非配合面都要做1到1.5度的拔模斜度，方便压铸后顺利脱模，配合面要预留足够的机加工余量，保证最终的尺寸精度符合装配要求。
