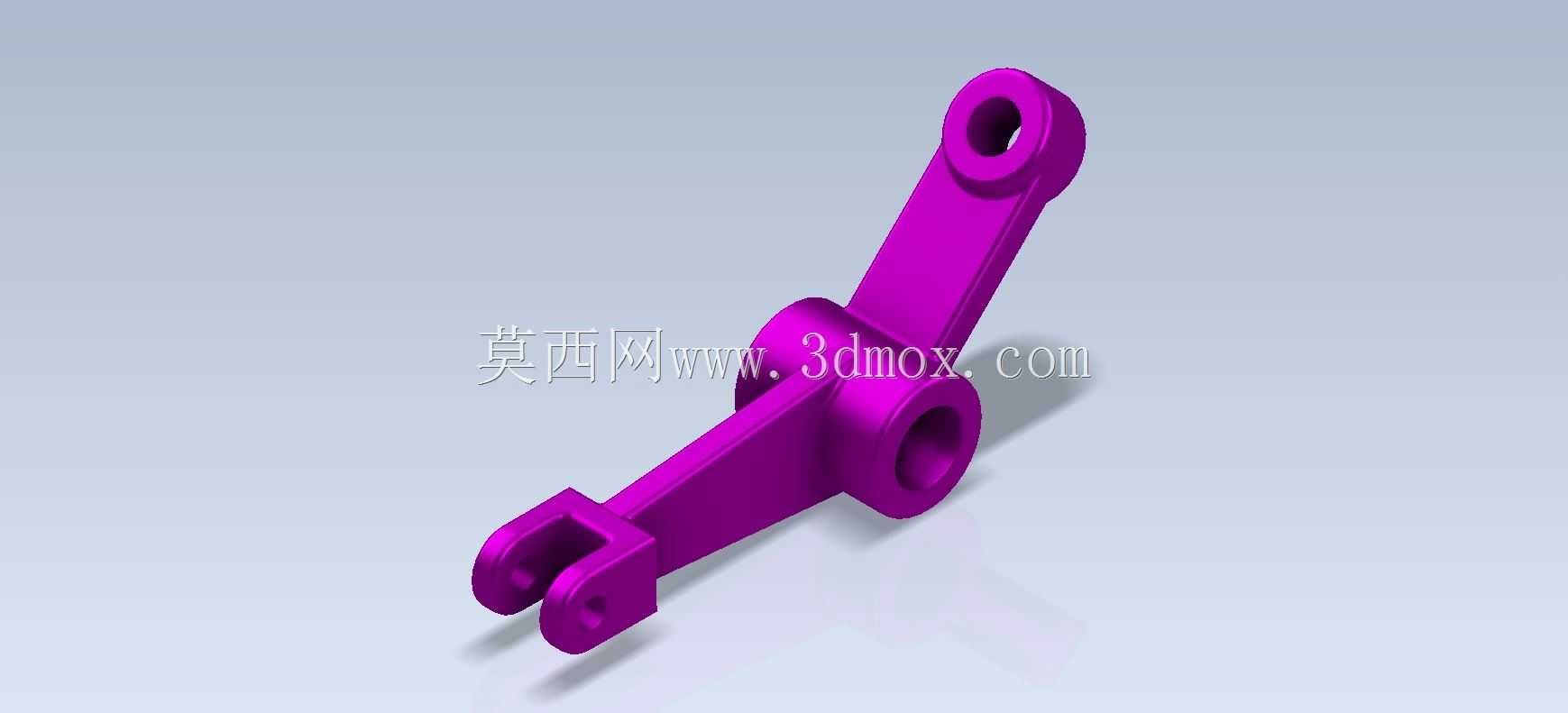

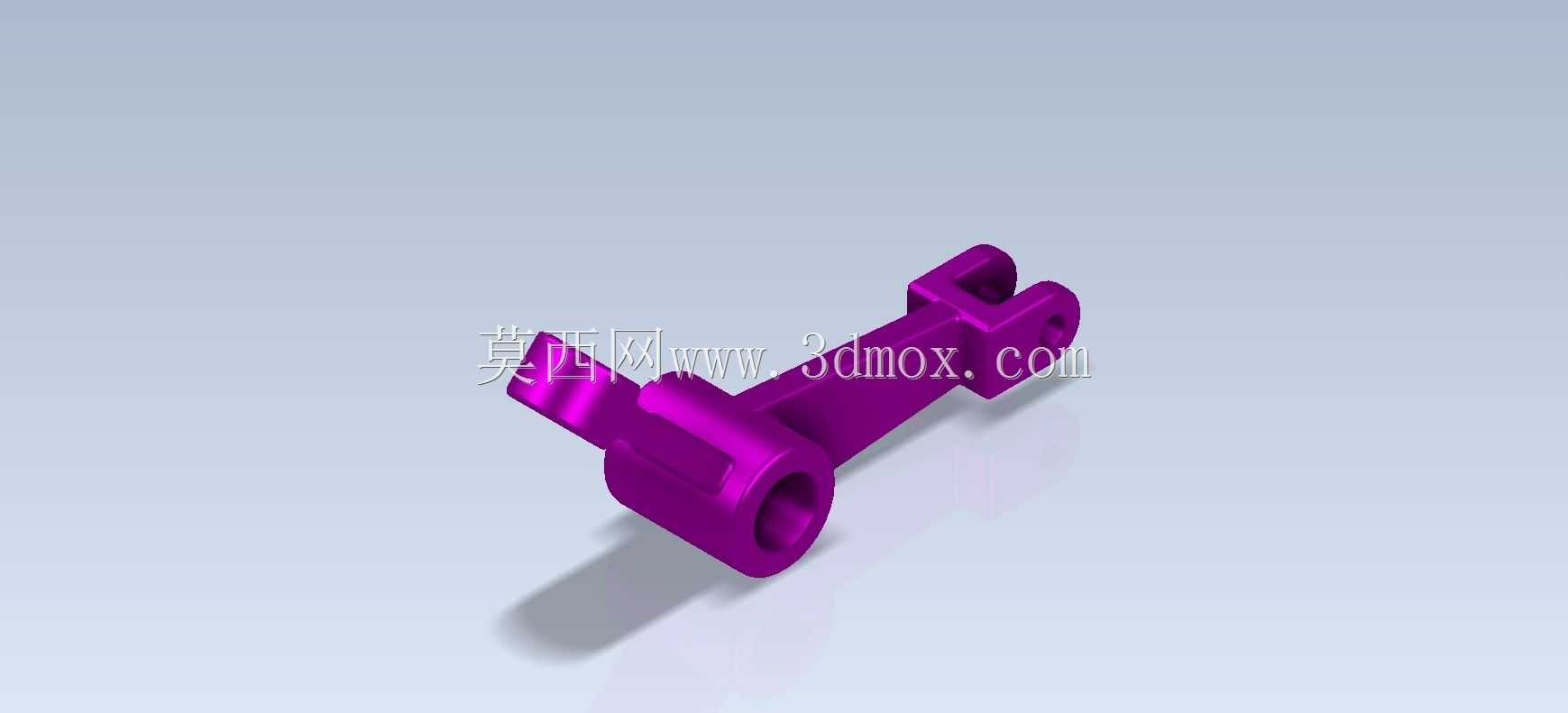

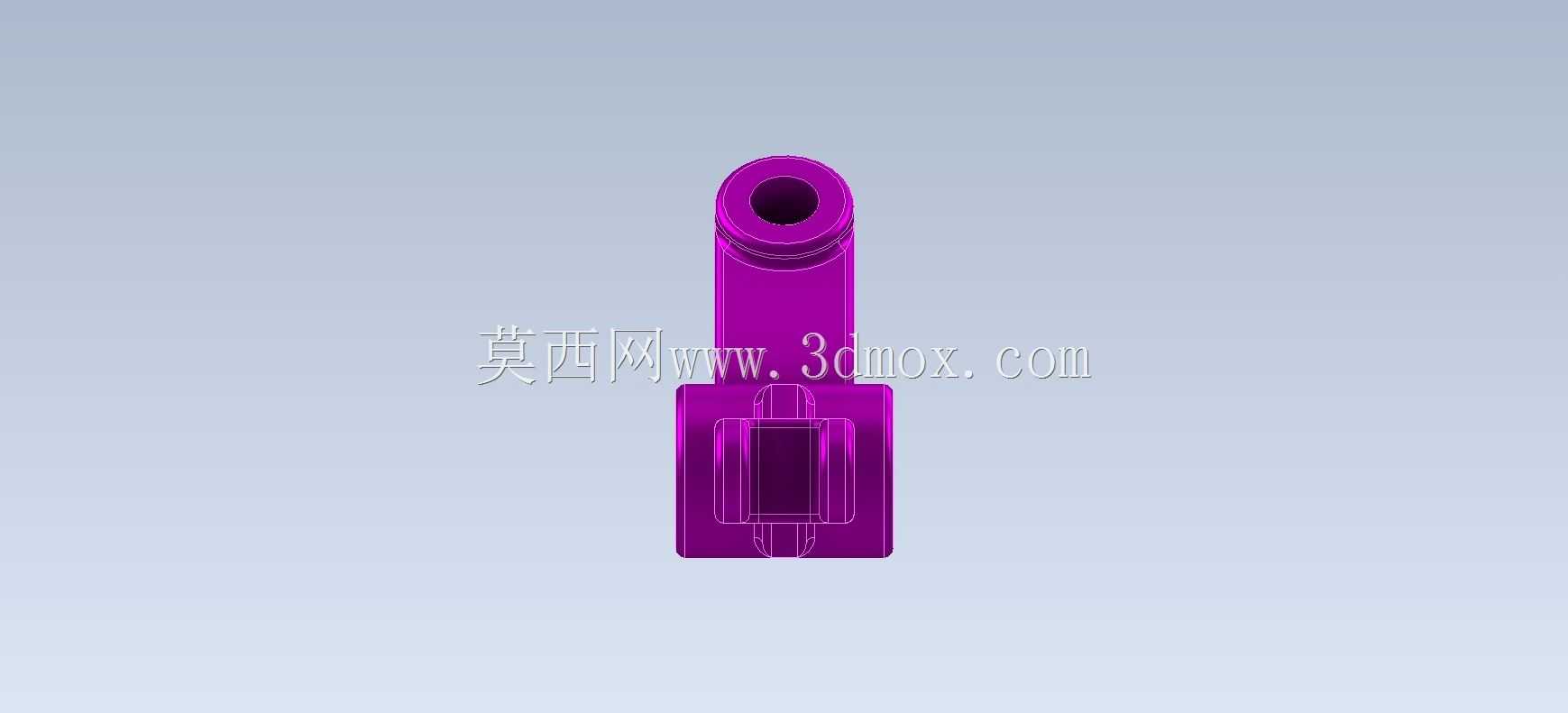

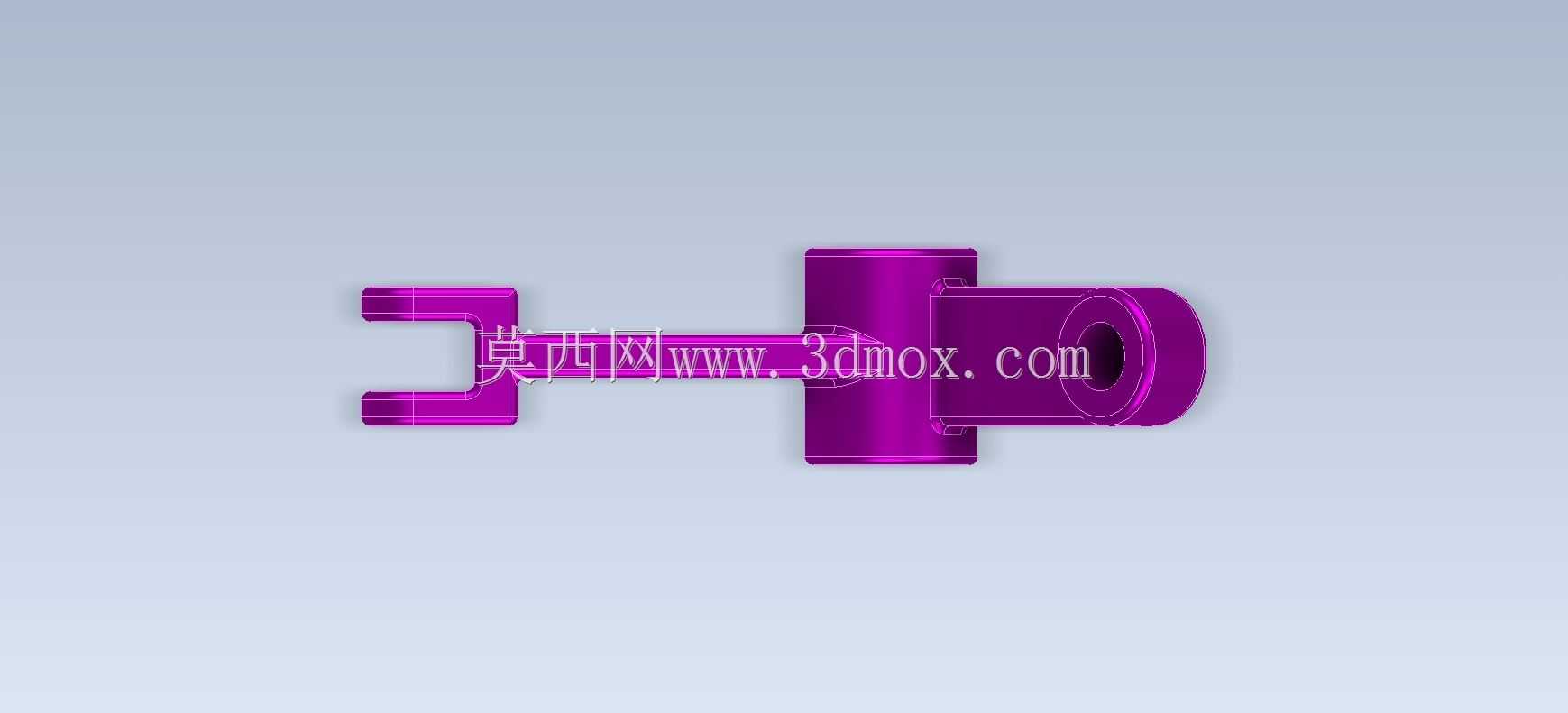

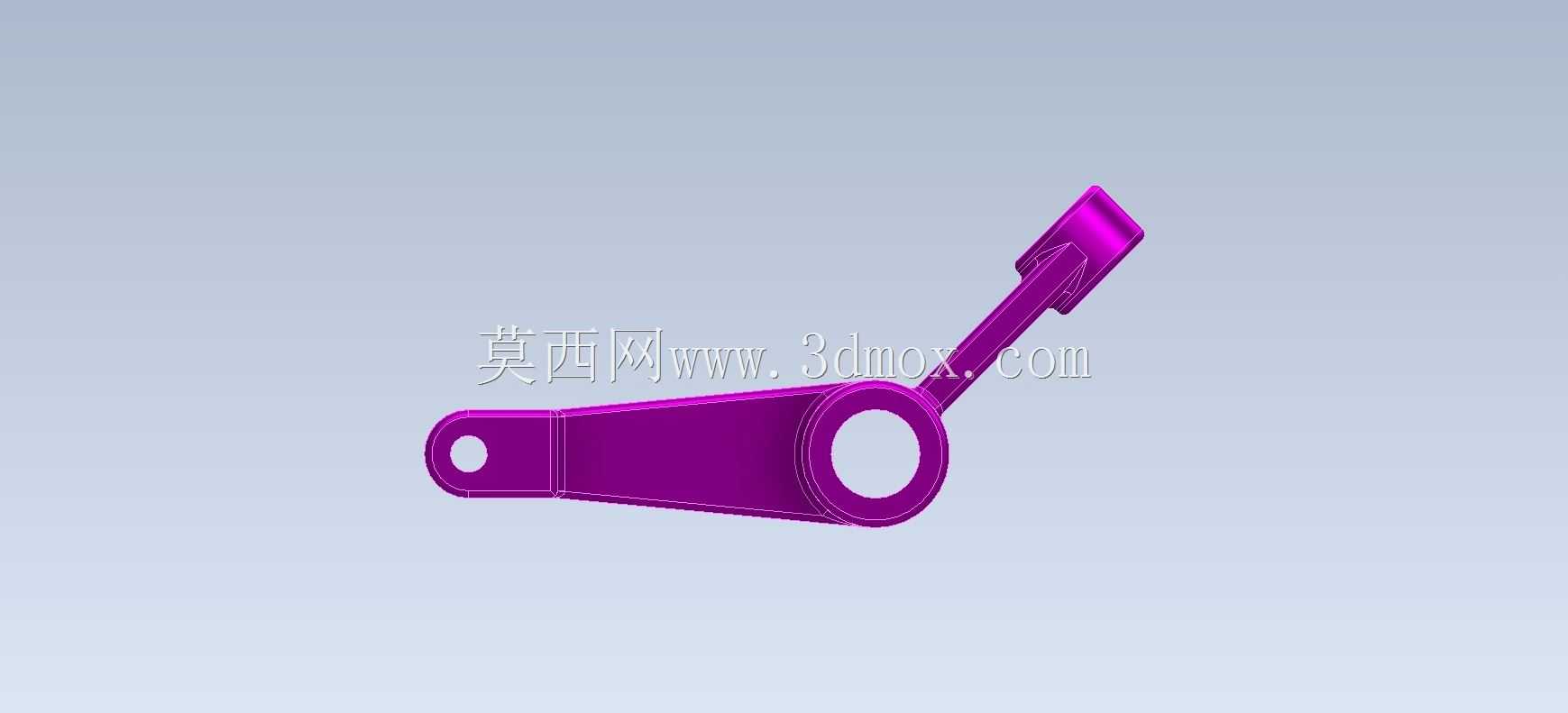

多铰接式机械传动连接摇臂结构

　　这类多铰接摇臂结构在轻工自动化输送线、小型包装设备的间歇传动机构里应用十分普遍，不少需要把直线往复动作转化为定角度摆动的工位，都会用到这类结构来完成动力传递。从实际装配场景来看，这类零件往往安装在设备的中层传动腔体内，一端通过叉形铰接座和驱动侧的往复推杆相连，另外两个带孔的铰接端分别对接执行端的摆杆和机架侧的定位销轴，三个铰接点位的相对位置直接决定了整个传动副的摆动行程和传力角度，设计阶段需要反复校核各点位的坐标公差，避免装配后出现运动卡滞或者行程不足的问题。

　　从功能特性上看，这个零件属于典型的空间传力构件，工作过程中需要承受周期性的交变拉压载荷，叉形端的开口槽宽度需要和对接的推杆接头宽度保持严格的间隙配合，间隙过大会导致传动过程中出现明显的回程冲击，加速铰接孔的磨损，间隙过小则会提高装配难度，甚至在温度变化出现热胀冷缩时出现抱死问题。两个带通孔的圆柱凸台结构，是用来压装自润滑铜套的安装位，凸台的高度需要匹配对应铰接销轴的安装跨距，保证销轴装配后不会出现悬臂受力的情况，避免长期运行后销轴出现弯曲变形。

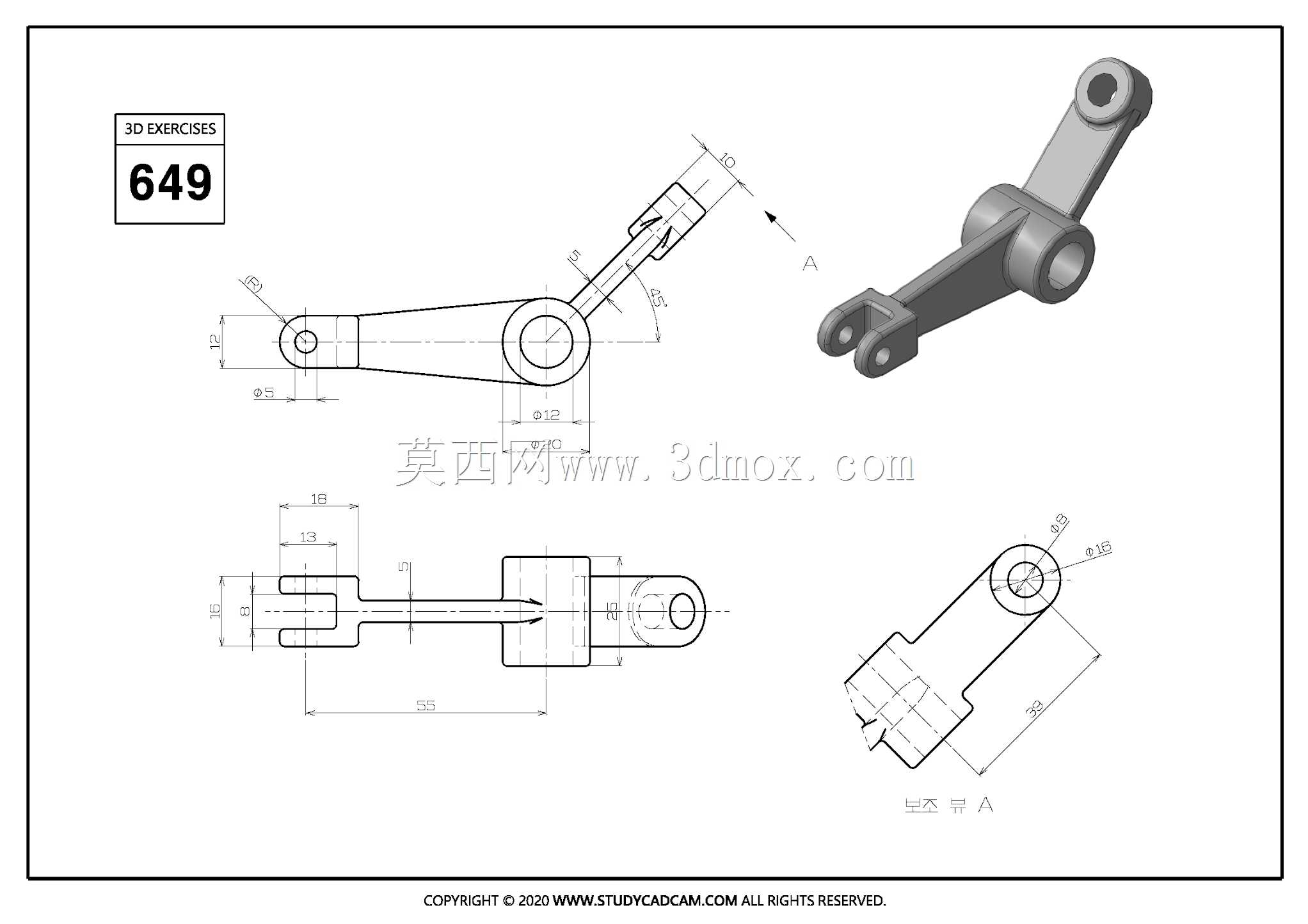

　　设计这类零件的时候，首先要根据整套传动机构的行程要求，确定三个铰接点的中心距参数，先在草绘里绘制出各点位的运动轨迹，模拟整个摆动行程内零件和周边构件的干涉情况，确认没有运动干涉后再进行实体结构的搭建。主体的杆身截面采用变截面设计，在靠近铰接凸台的位置做了加厚处理，中间传力段则根据受力仿真的结果适当缩减截面厚度，在保证整体结构强度满足1.5倍安全系数要求的前提下，尽可能降低零件自身重量，减少运动过程中的惯性冲击。杆身和各凸台、叉形结构的衔接位置都做了圆角过渡，避免应力集中导致零件在交变载荷下出现疲劳断裂，圆角的半径需要根据相邻壁面的厚度来确定，一般取相邻壁厚的0.3-0.5倍，既不会产生过大的应力集中，也不会因为圆角过大导致和周边零件出现装配干涉。

　　从安装边界来看，零件的最大外轮廓尺寸需要适配安装腔体的预留空间，叉形端的开口方向、两个铰接凸台的轴向方向都有严格的方位要求，建模时需要明确标注各特征相对于安装基准面的角度公差，尤其是叉形槽的对称面和杆身中心平面的对称度公差，需要控制在0.1mm以内，否则装配后会出现推杆偏磨的问题。两个铰接孔的同轴度、孔本身的圆柱度公差都需要按照IT7级精度来设计，保证压装铜套后销轴可以灵活转动，没有卡滞感。零件的材质一般选用45号钢模锻成型，毛坯成型后需要进行调质处理，硬度达到HB220-250，提升整体的抗冲击性能，铰接孔的内表面在压装铜套后需要和铜套一起做铰孔处理，保证表面粗糙度达到Ra1.6，降低转动过程中的摩擦阻力。

　　在实际设备运维过程中，这类零件的常见失效形式主要是铰接孔的异常磨损、杆身的疲劳断裂，大多是因为初始设计时安全系数取值不足，或者装配时铰接点位的同轴度偏差过大导致的。建模阶段如果能提前做有限元受力分析，在应力集中的位置提前做加强处理，同时严格控制各铰接孔的形位公差，就能大幅提升零件的使用寿命，减少设备运维过程中的备件更换频率。不少初学者在练习这类零件建模时，容易忽略各特征之间的方位关系，只关注外形的相似度，做出来的模型往往在装配环节出现干涉，或者运动仿真时出现行程偏差，实际上这类传动构件的建模核心从来不是外形的复刻，而是要先理解整个传动链路的运动逻辑，再根据运动要求反推各结构的尺寸和公差要求，这样建出来的模型才具备实际工程应用价值，而不是只能用来做外观展示的空壳模型。
