双环铰接式机械连接固定座结构设计

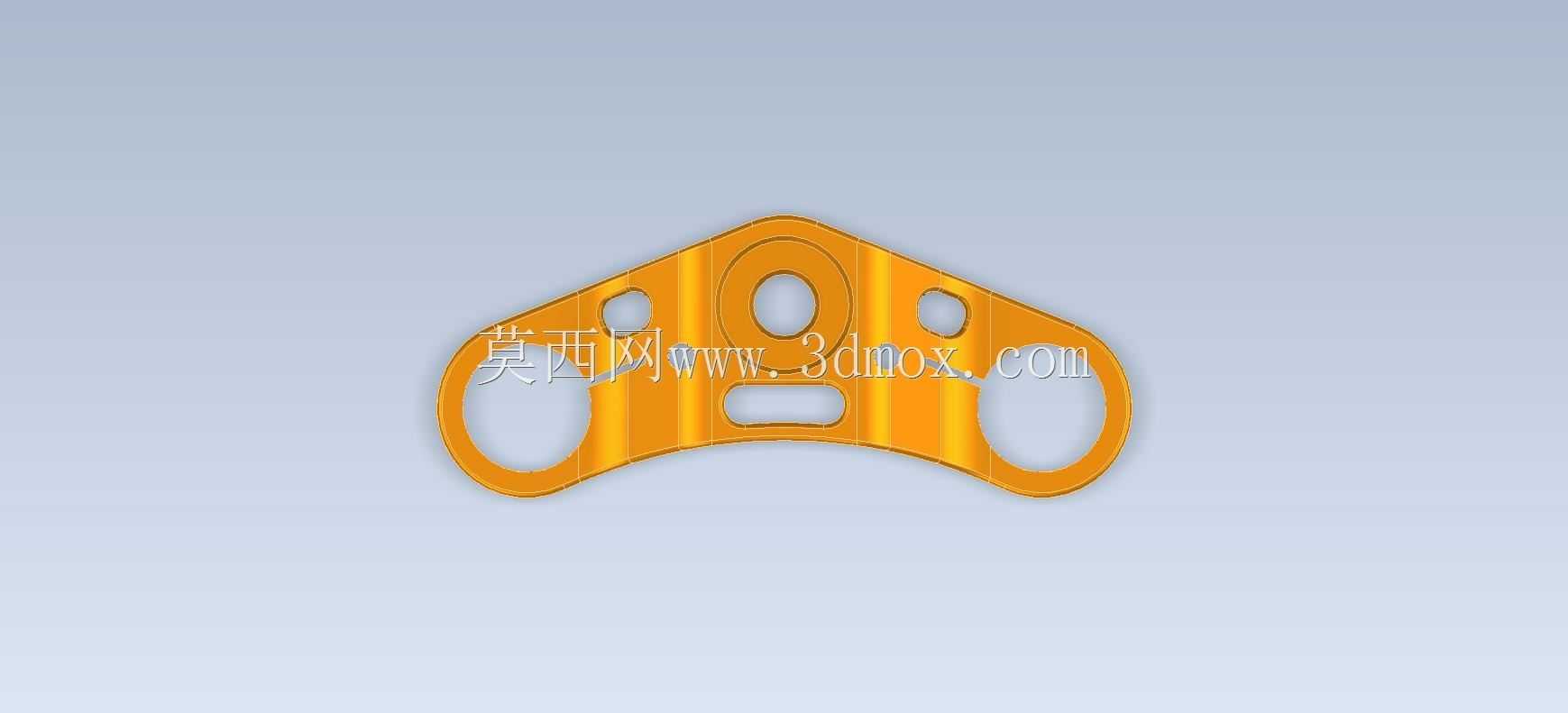

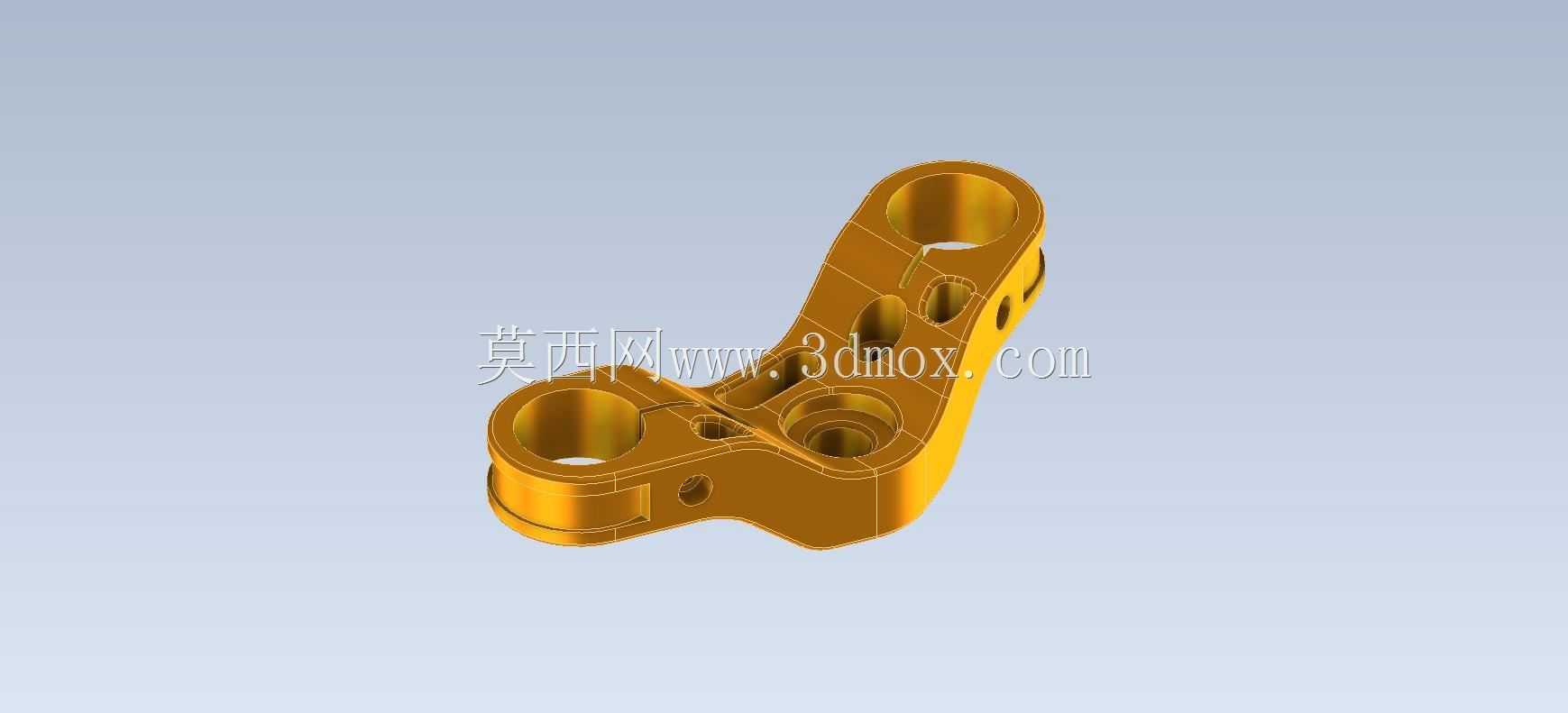

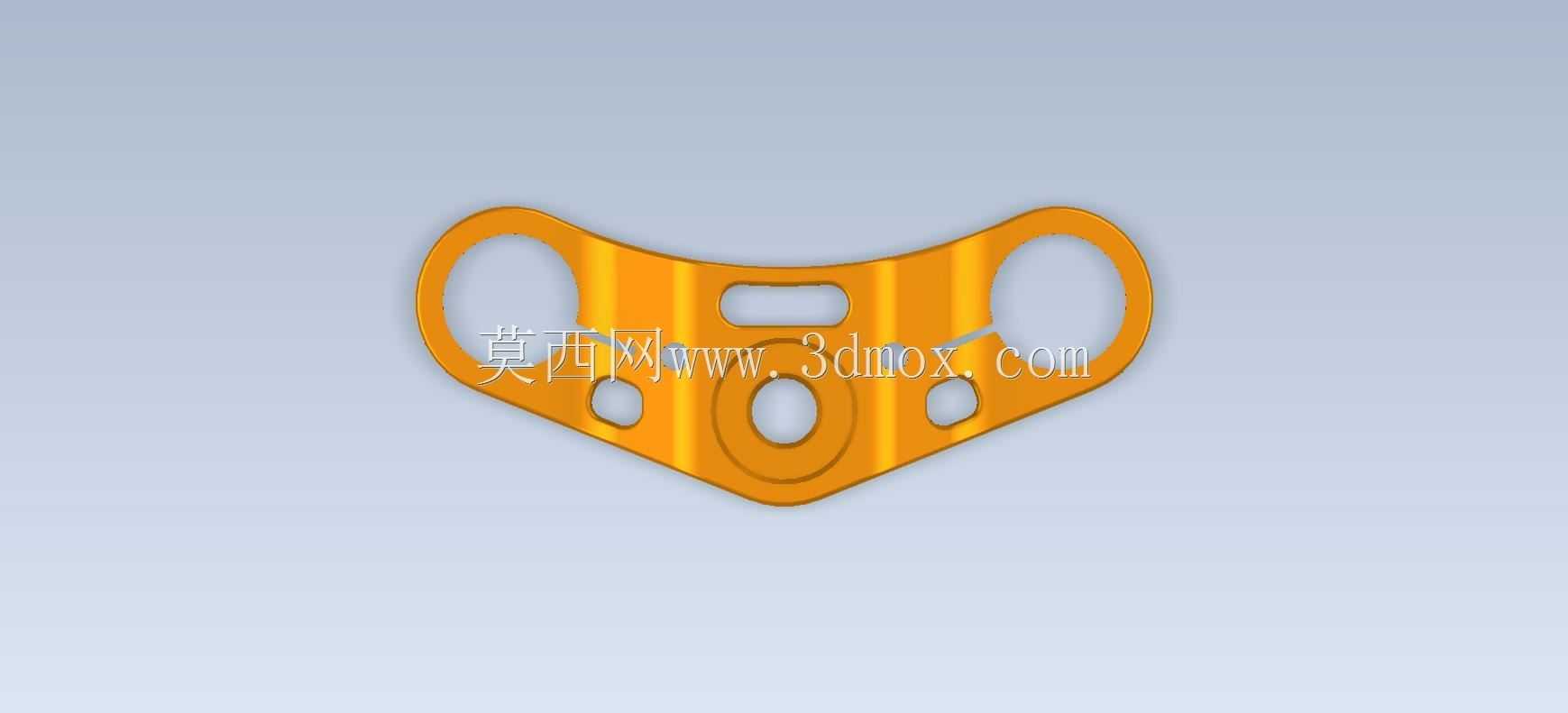

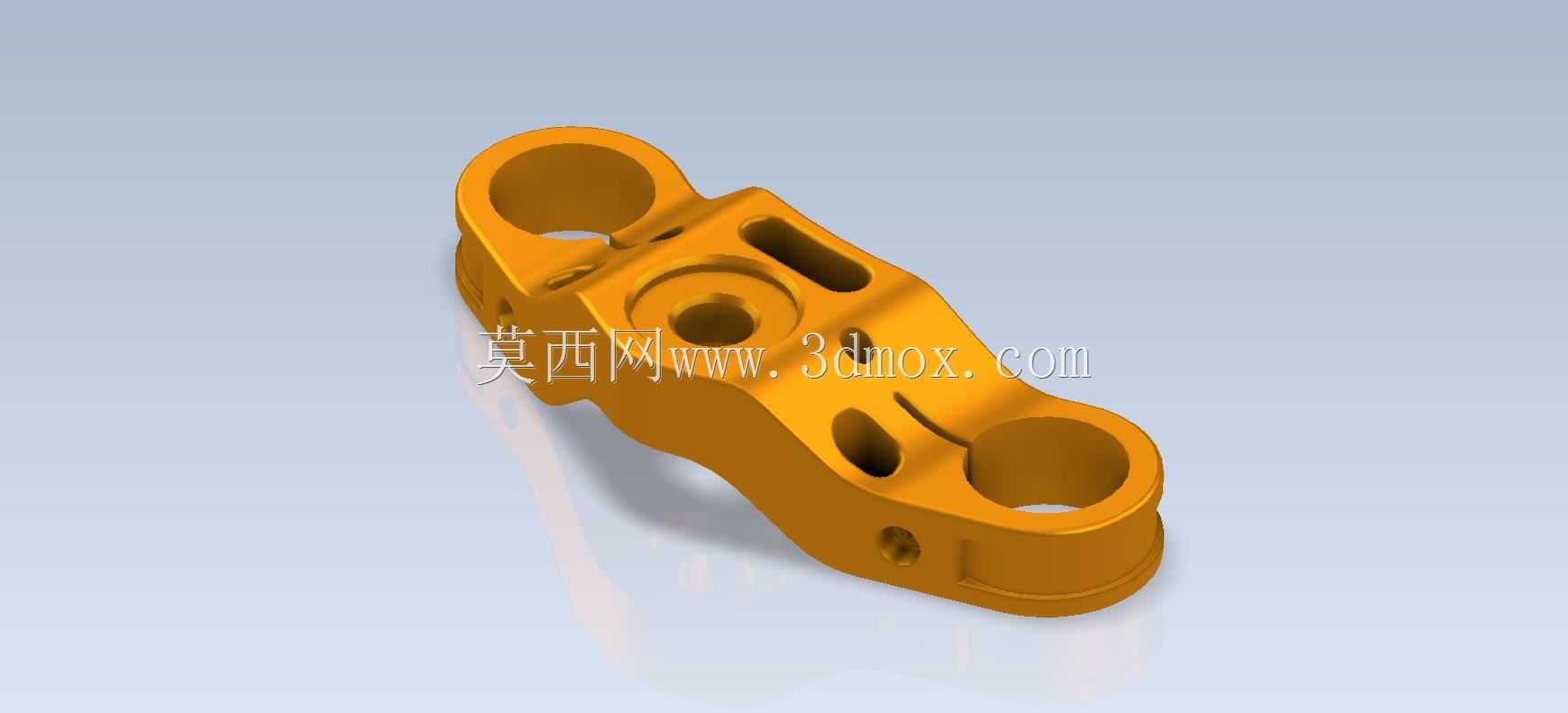

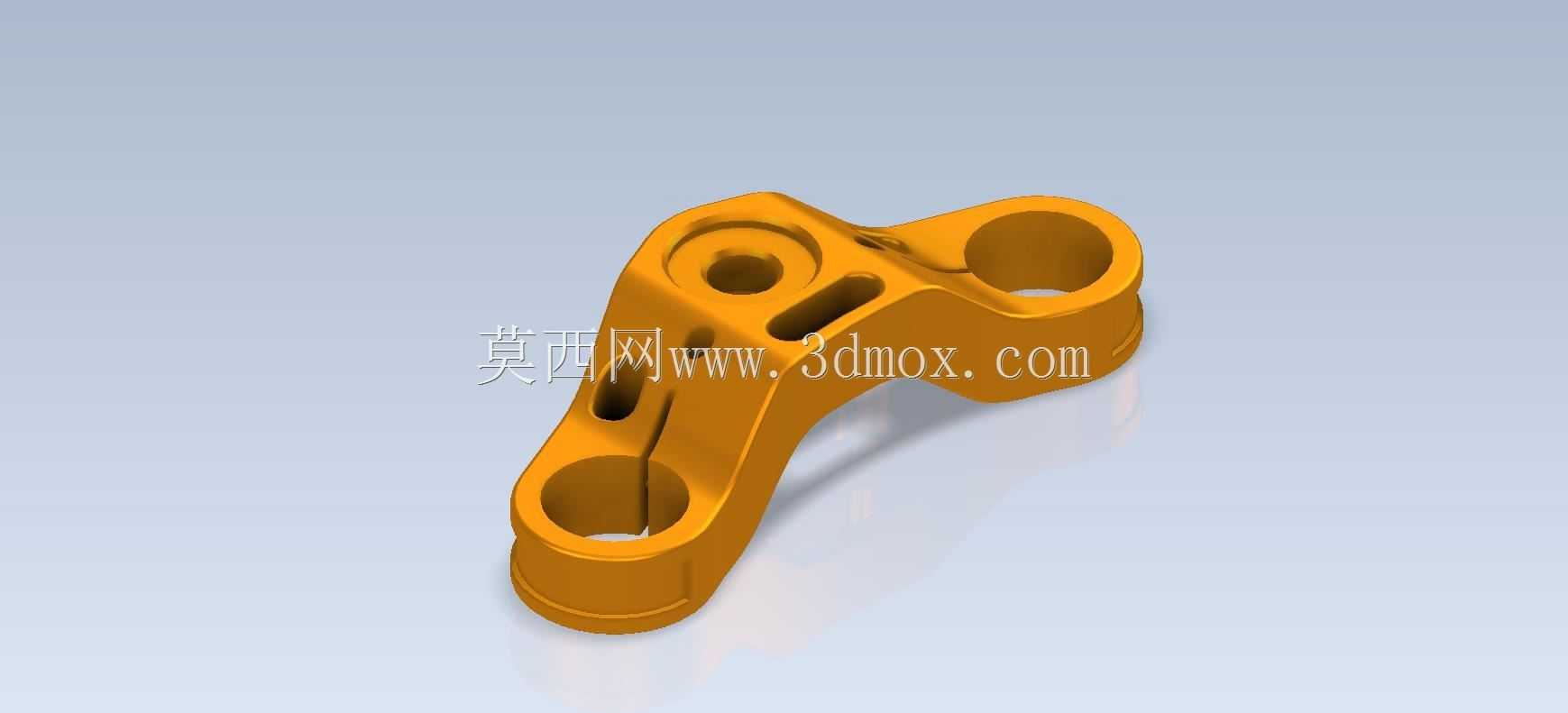

　　该零件属于机械系统中典型的铰接式连接固定构件，核心应用场景覆盖户外骑行装备的车架连接部位、轻型输送设备的连杆铰接点位、小型康复器械的活动关节衔接处，同时也可作为非标自动化设备中杆类构件的快装连接基座使用，在需要实现两个平行轴类部件相对转动、同时承担径向与轴向复合载荷的装配场景中适配性极强。从实际功能层面看，零件两端的同轴通孔为轴类杆件的穿装位，孔壁加工有较高的同轴度与表面粗糙度要求，可直接与光轴配合实现低阻尼转动，也可加装轴套、轴承等标准件提升耐磨性能与转动精度；中部的沉头孔为该零件与安装基座的锁紧固定位，沉头深度可完全容纳内六角螺栓的头部，避免螺栓突出影响周边构件运动；零件本体上开设的多个异形减重孔，并非单纯为了缩减材料用量，

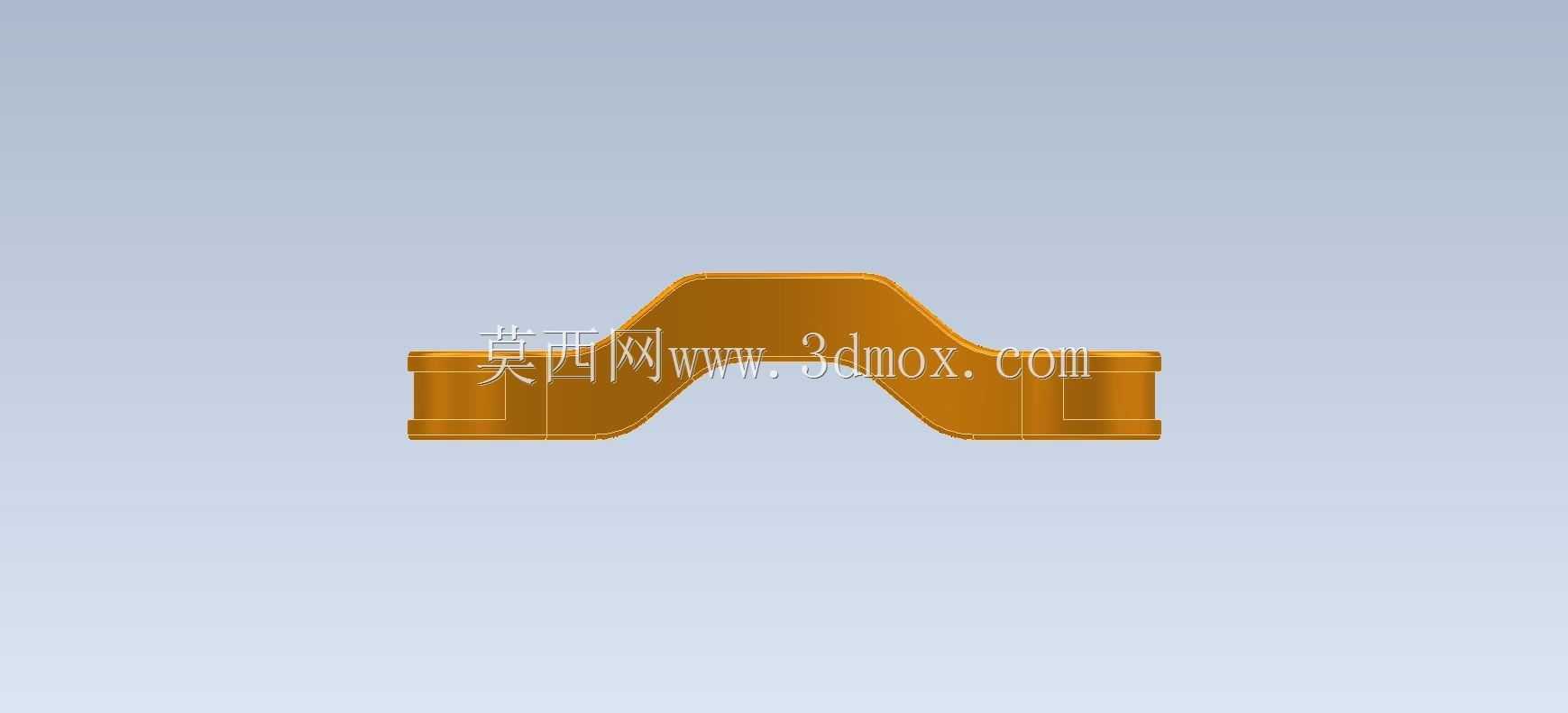

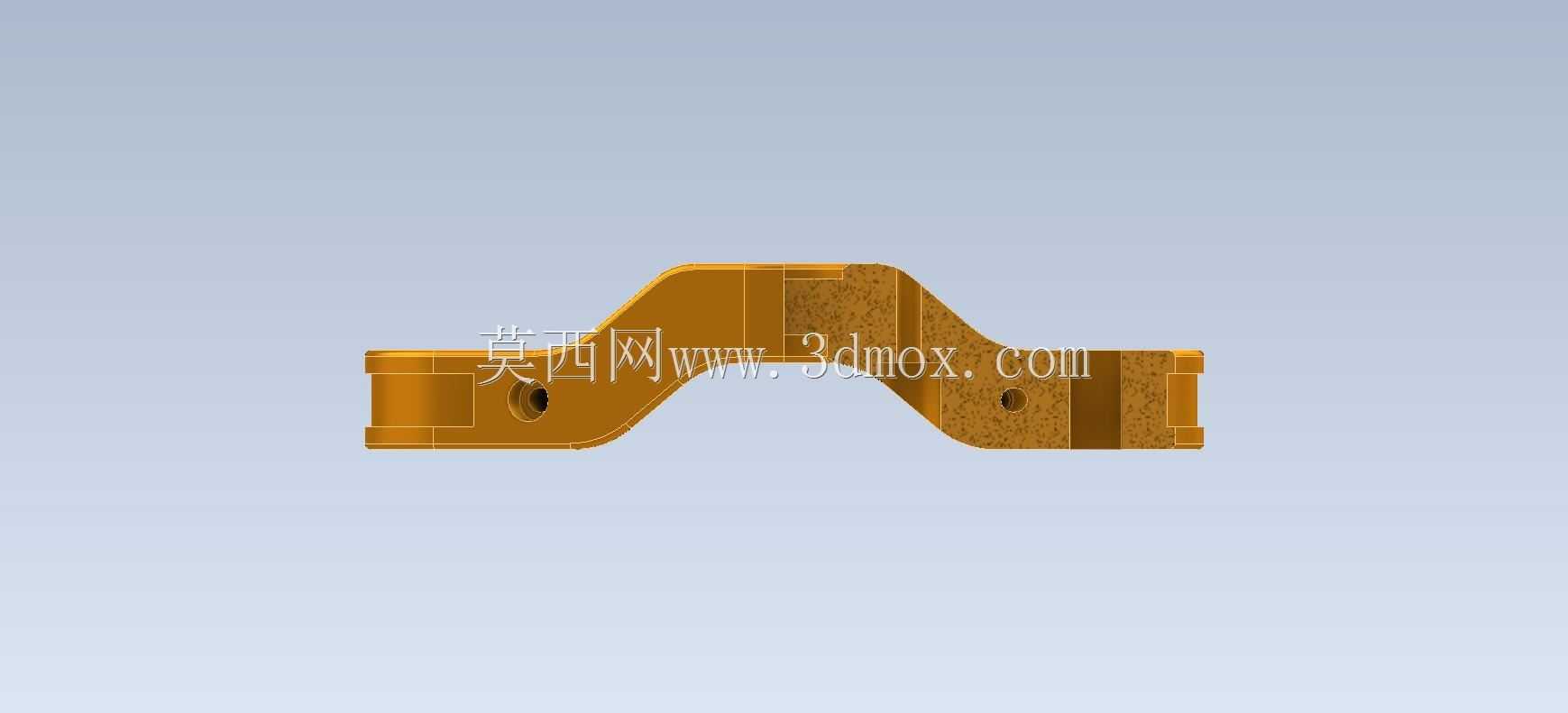

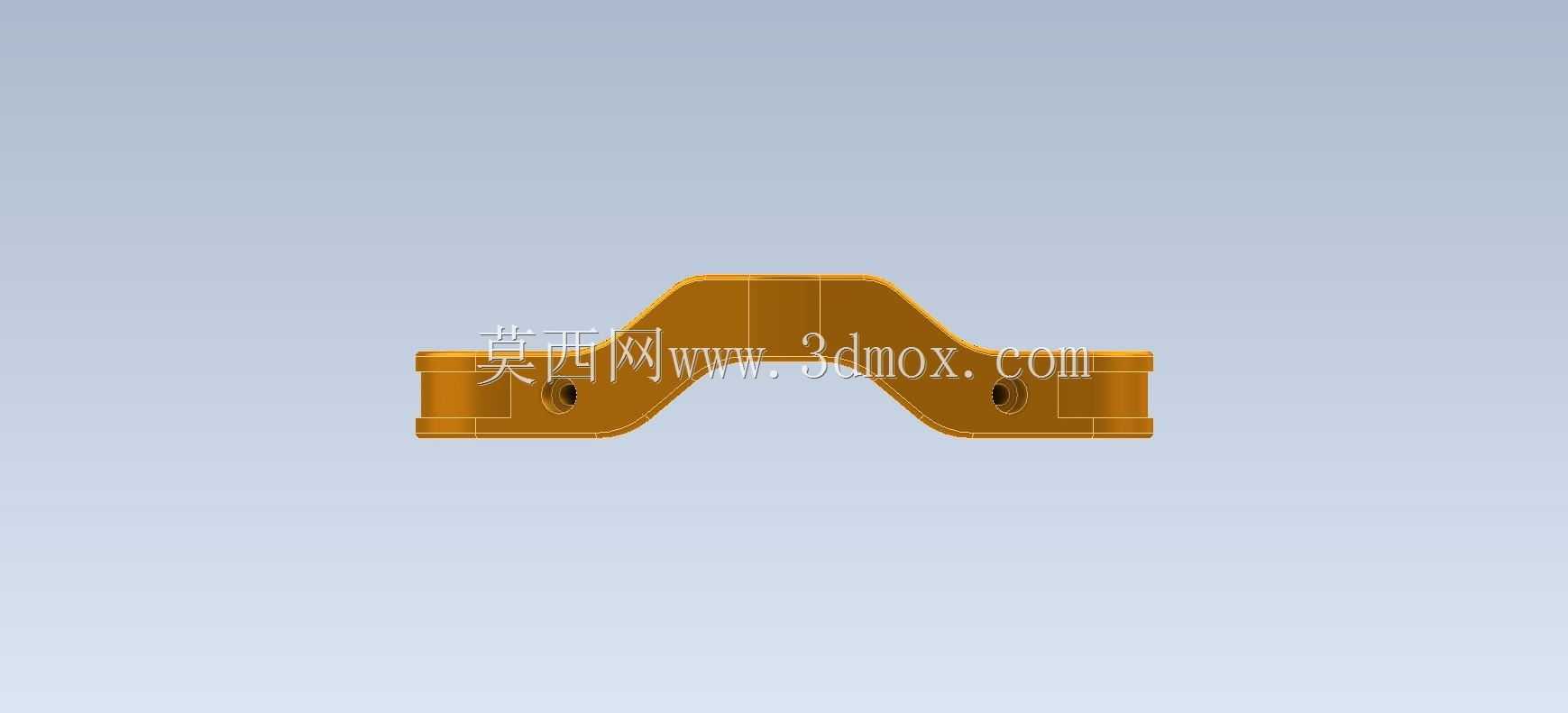

　　而是在保证整体结构强度的前提下，降低零件自身重量，同时为装配过程中的对位观察、线缆穿设预留空间，侧面的小型螺纹孔可用于加装限位顶丝，对穿装在两端孔内的轴件进行轴向定位，防止轴件工作过程中出现窜动位移。设计过程中首先明确了核心载荷边界：两端铰接孔需承受不低于800N的径向交变载荷，中部固定位需承担整体构件的剪切力，因此整体采用对称式结构布局，将受力最大的铰接孔部位做了加厚处理，孔口位置设计了圆弧过渡结构，避免应力集中导致的疲劳断裂；零件的外形轮廓全部采用圆角过渡，没有尖锐棱角，既降低了加工过程中的刀具崩损风险，也避免装配使用过程中划伤操作人员。从安装边界来看，零件整体长度控制在68mm范围内，宽度为28mm，最大厚度为16mm，

　　两端铰接孔的中心距为42mm，孔径统一为12mm，可适配市场上通用的12mm直径光轴、销轴类标准件；中部沉头孔的安装孔距为22mm，可直接适配M6内六角螺栓进行固定，安装时所需的最小操作空间为零件轮廓外扩5mm，不会与周边常规尺寸的结构件产生干涉。建模过程中对所有配合面做了公差预留，铰接孔的尺寸公差按照H7等级设计，固定孔的位置公差控制在0.02mm以内，保证零件加工完成后可直接与标准件适配，无需二次修配；零件的壁厚设计均匀，最薄位置不小于3mm，既适合采用铝合金压铸工艺进行批量生产，也可采用45号钢通过CNC铣削工艺进行小批量加工，表面处理可根据使用场景选择阳极氧化、镀锌、发黑等工艺，满足不同工况下的防腐蚀、耐磨需求。在实际选型使用时，若应用在振动较强的设备场景中，可将侧面的顶丝孔更换为弹性销孔，进一步提升轴件连接的防松性能；若应用在有轻量化要求的场景中，可将材质更换为高强度工程塑料，在满足载荷要求的前提下进一步降低整体重量。
