带法兰线性支撑轴座结构设计

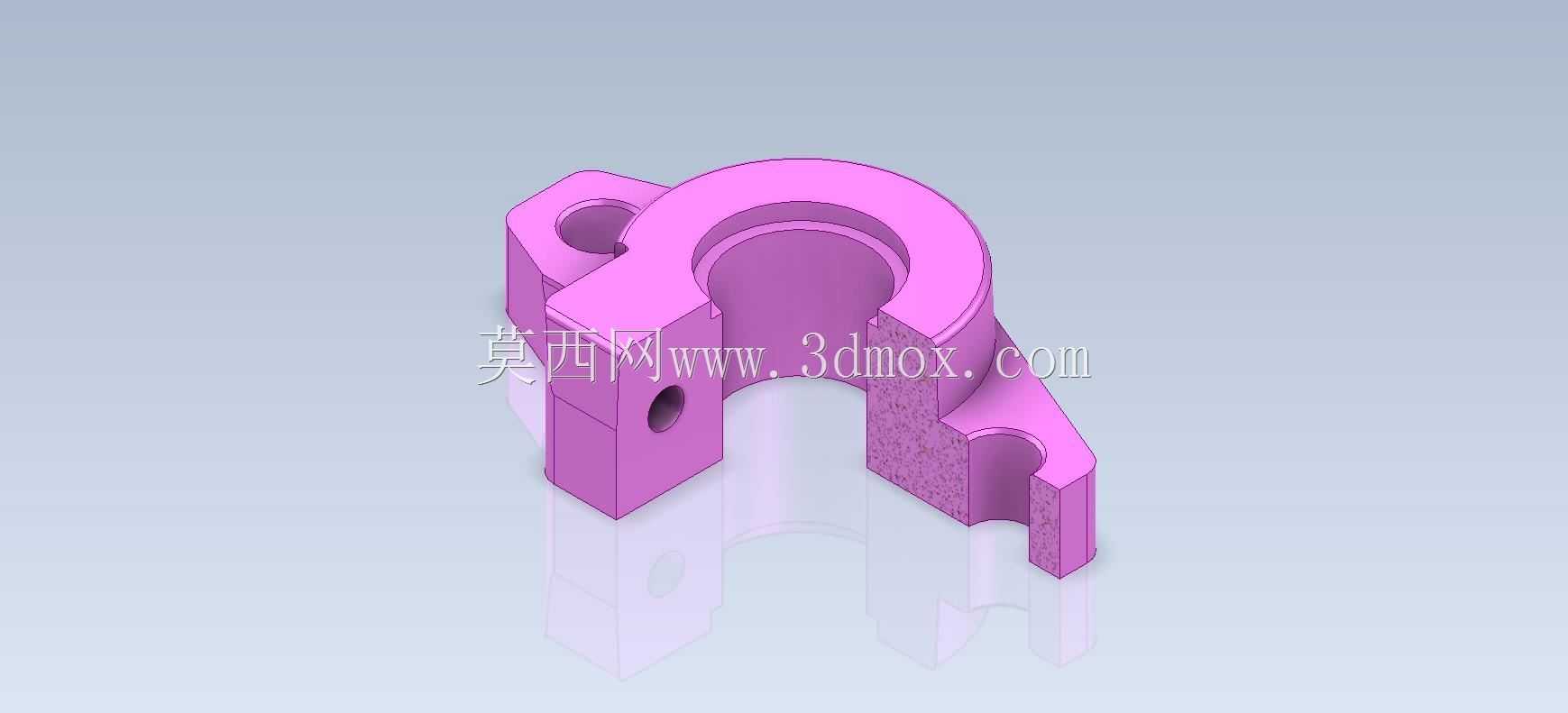

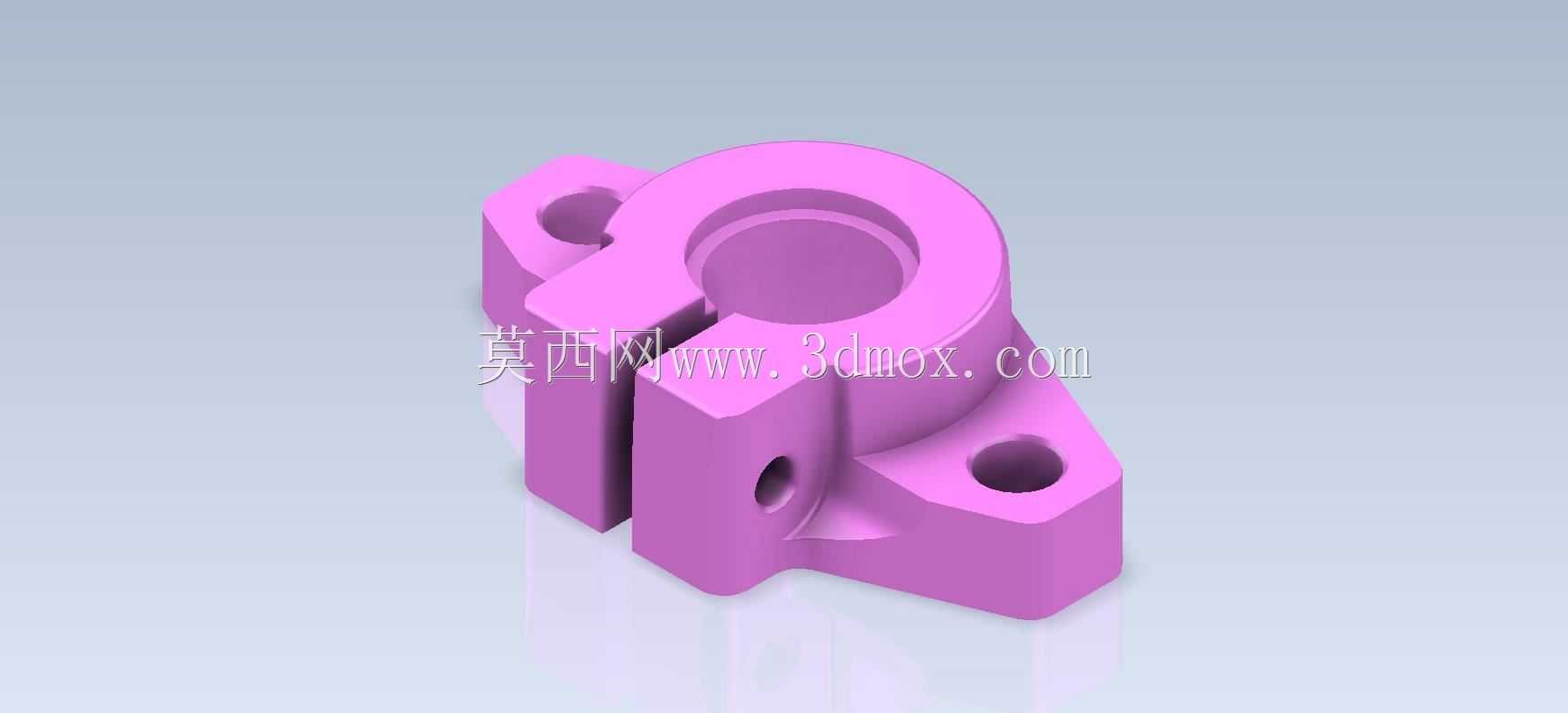

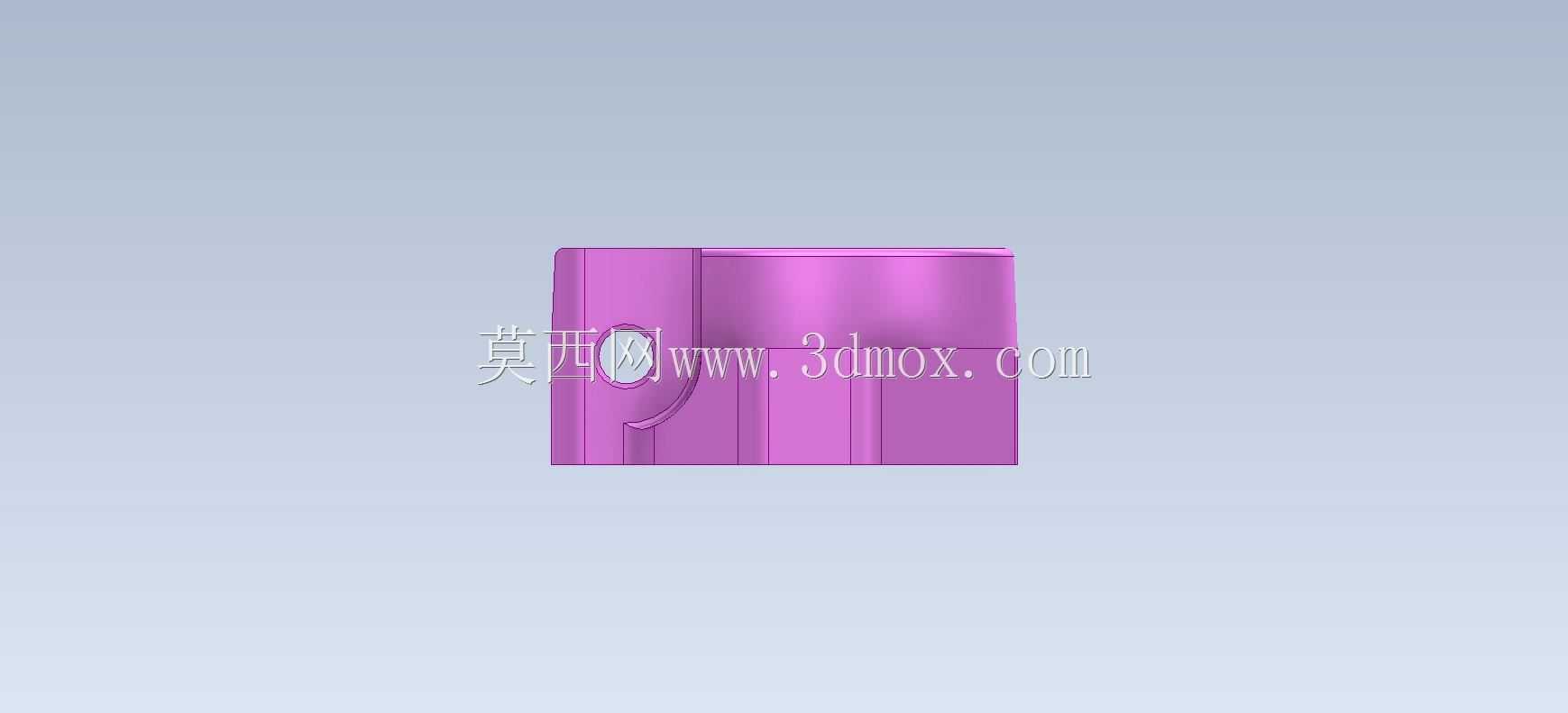

　　这款带法兰的线性轴支撑座，是线性传动系统里的基础支撑构件，日常在自动化输送线、小型精密滑台、工装夹具导向机构里都能见到它的身影，核心作用是给光轴类线性导向件提供稳定的径向支撑，同时通过自身的法兰安装结构完成基座固定，避免光轴在往复运动过程中出现径向窜动、偏摆，保障线性运动的同轴度与运行平顺性。从结构设计逻辑来看，主体采用了分体式夹紧的结构形式，支撑孔一侧开有贯通的夹紧槽，搭配侧部的锁紧螺纹孔，安装时可以通过拧紧锁紧螺钉收紧夹紧槽，抱紧穿入的光轴，既可以实现轴件的轴向位置微调，也能根据使用需求调整夹紧力，适配不同载荷工况下的固定需求，相比一体式过盈配合的轴座，安装调试的灵活度更高，后期维护更换轴件时也无需完全拆解周边机构。

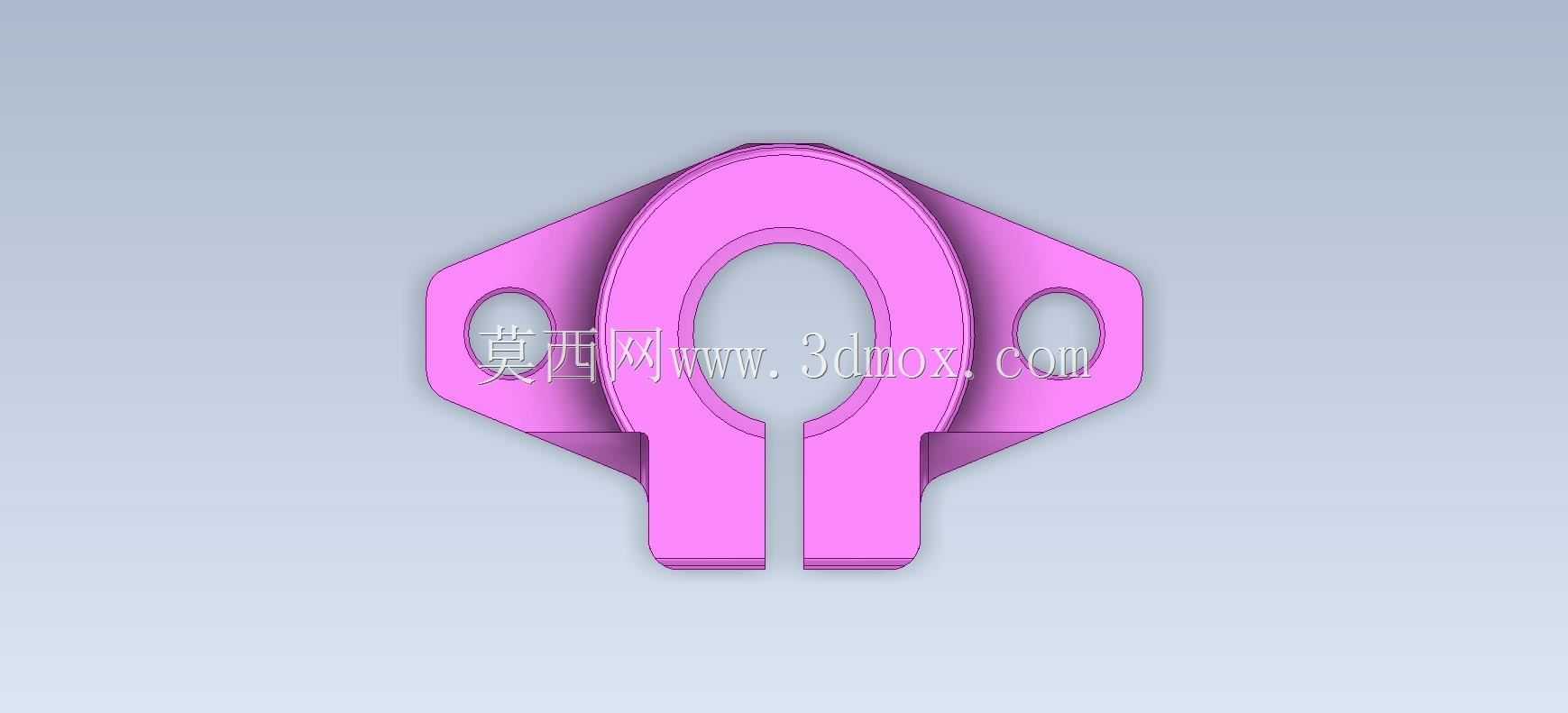

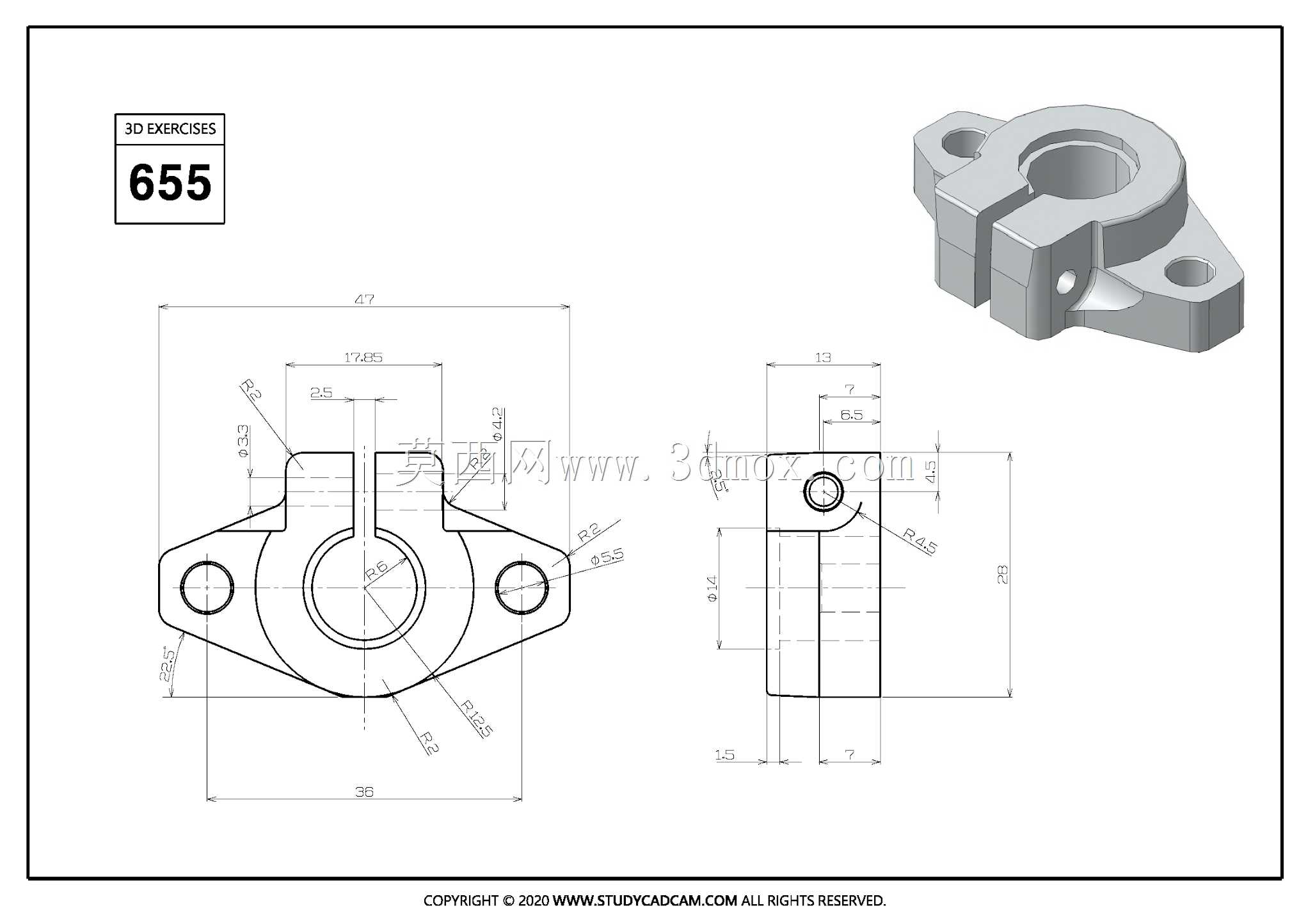

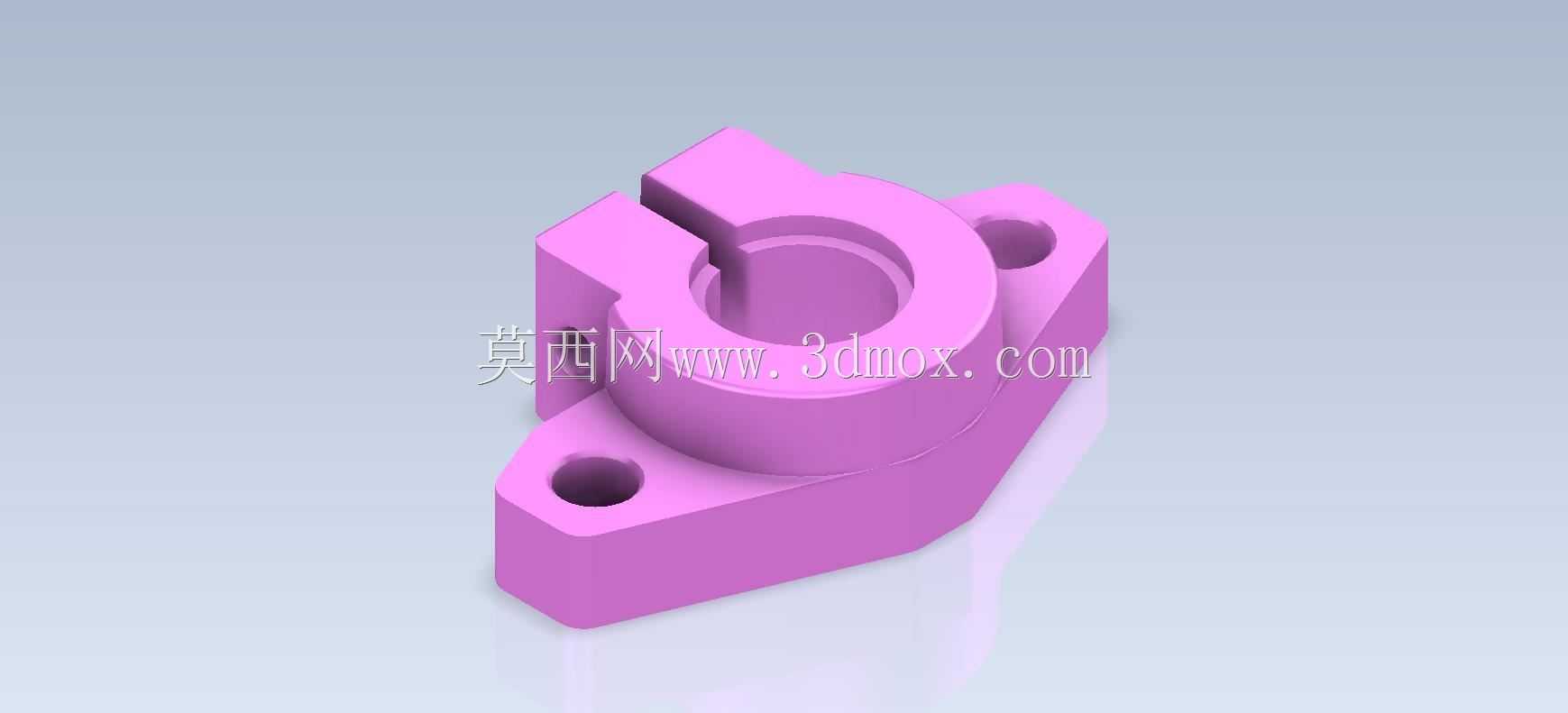

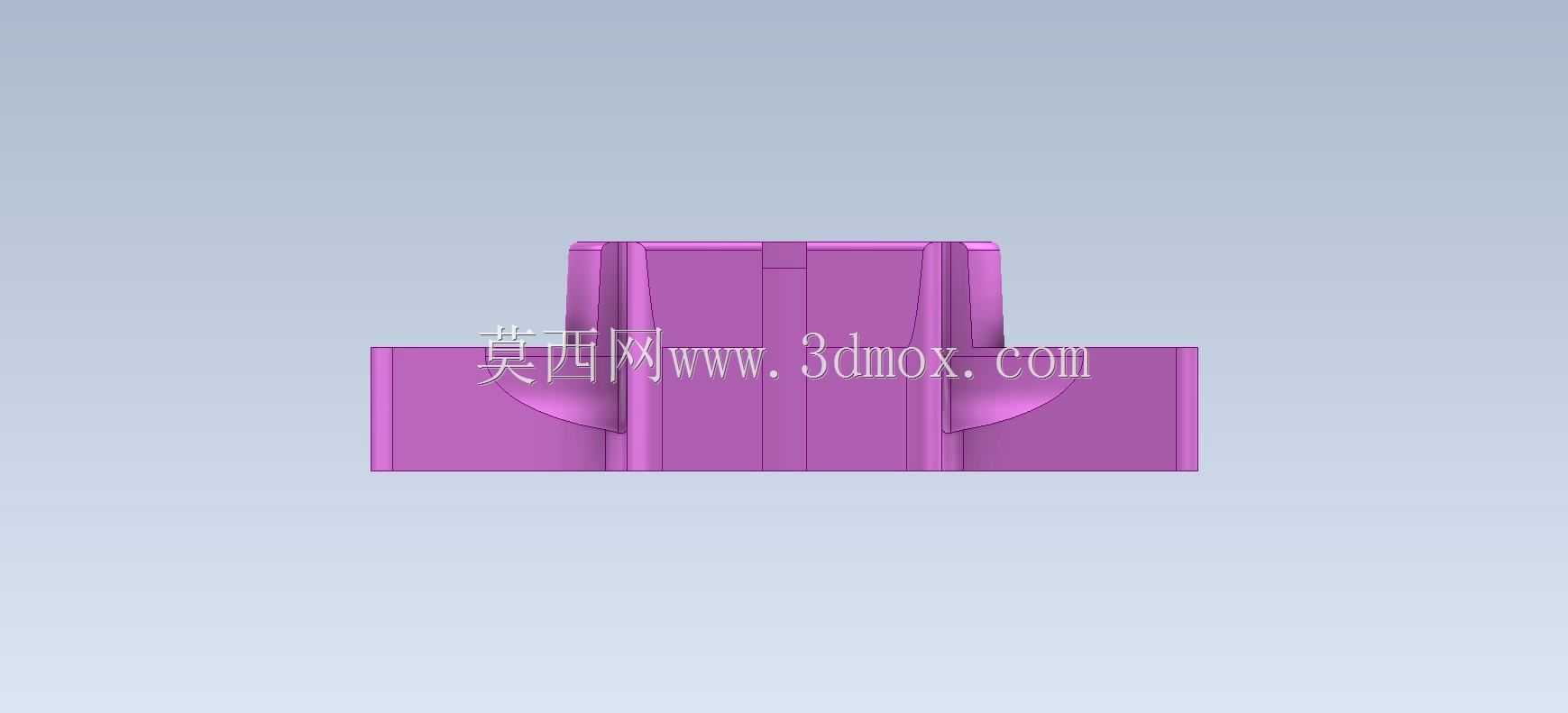

　　安装法兰部分采用了菱形切边的布局，两个安装孔分布在支撑主体的对角位置，相比圆形四孔法兰，在保障安装稳定性的前提下减少了两个紧固点的加工量，同时切边结构可以在安装空间受限的场景下规避周边结构干涉，适配更紧凑的设备内部布局。支撑孔的内壁做了等壁厚设计，保障夹紧时受力均匀，不会出现局部应力集中导致的孔形失圆，避免光轴滑动时出现卡滞、磨损加剧的问题。从安装边界来看，支撑主体的轴向厚度经过优化，既保证了足够的支撑长度来分散光轴传递的径向载荷，又不会过度占用轴向安装空间，两个安装孔的中心距、孔径都适配常用的内六角圆柱头螺钉规格，安装时可以直接搭配标准紧固件固定在型材基座、钢板安装面上，无需额外加工转接件。侧部的锁紧螺纹孔位置经过布局优化，

　　拧紧操作时扳手的活动空间充足，不会和法兰安装螺钉、周边管线结构产生干涉。在实际工况适配中，这类轴座可以根据使用场景搭配不同材质的衬套，比如无油润滑衬套适配低速高载荷的工装导向场景，直线轴承衬套适配高速往复的精密滑台场景，主体的夹紧结构可以兼容不同外径公差的衬套与光轴，适配范围更广。结构的转角位置都做了圆角过渡，既减少了加工过程中的应力集中，也避免安装调试时尖锐边角划伤操作人员，同时铸件成型时圆角结构可以提升金属液的充型流畅度，减少铸造缺陷。底部的安装面和支撑孔的轴线做了严格的垂直度公差控制，安装后可以保证光轴和安装基准面的平行度，避免线性运动过程中出现憋劲、摩擦阻力增大的问题，延长配套光轴和传动件的使用寿命。

　　这类支撑座在小型非标自动化设备里的用量很大，往往单台设备上会根据导向轴的长度布置2-4个同规格轴座，配合完成导向轴的两端或多点支撑，设计时的夹紧槽宽度、壁厚参数都经过受力校核，在常规的气动驱动、小型伺服驱动的线性运动载荷下，不会出现夹紧失效、主体开裂的问题，完全能满足通用工业场景的使用需求。
