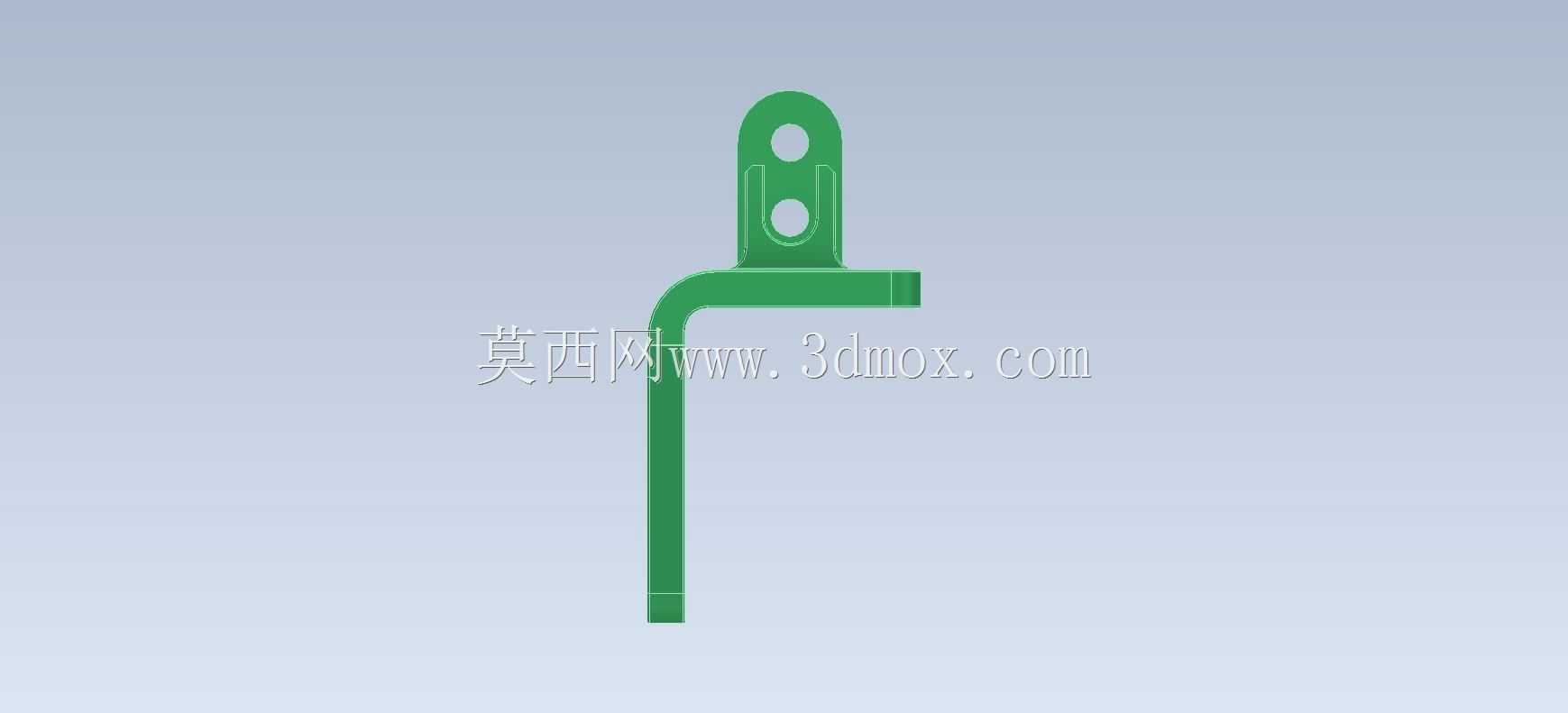

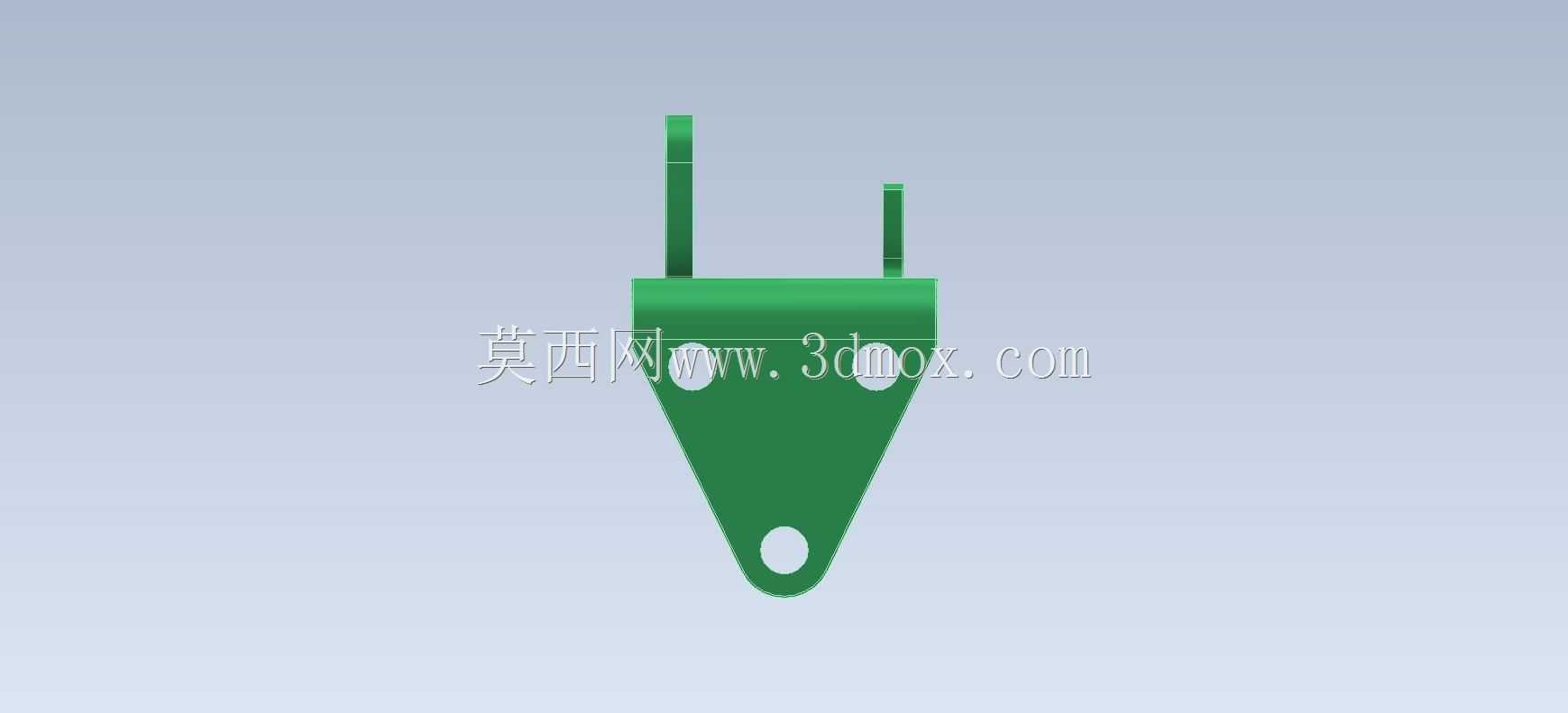

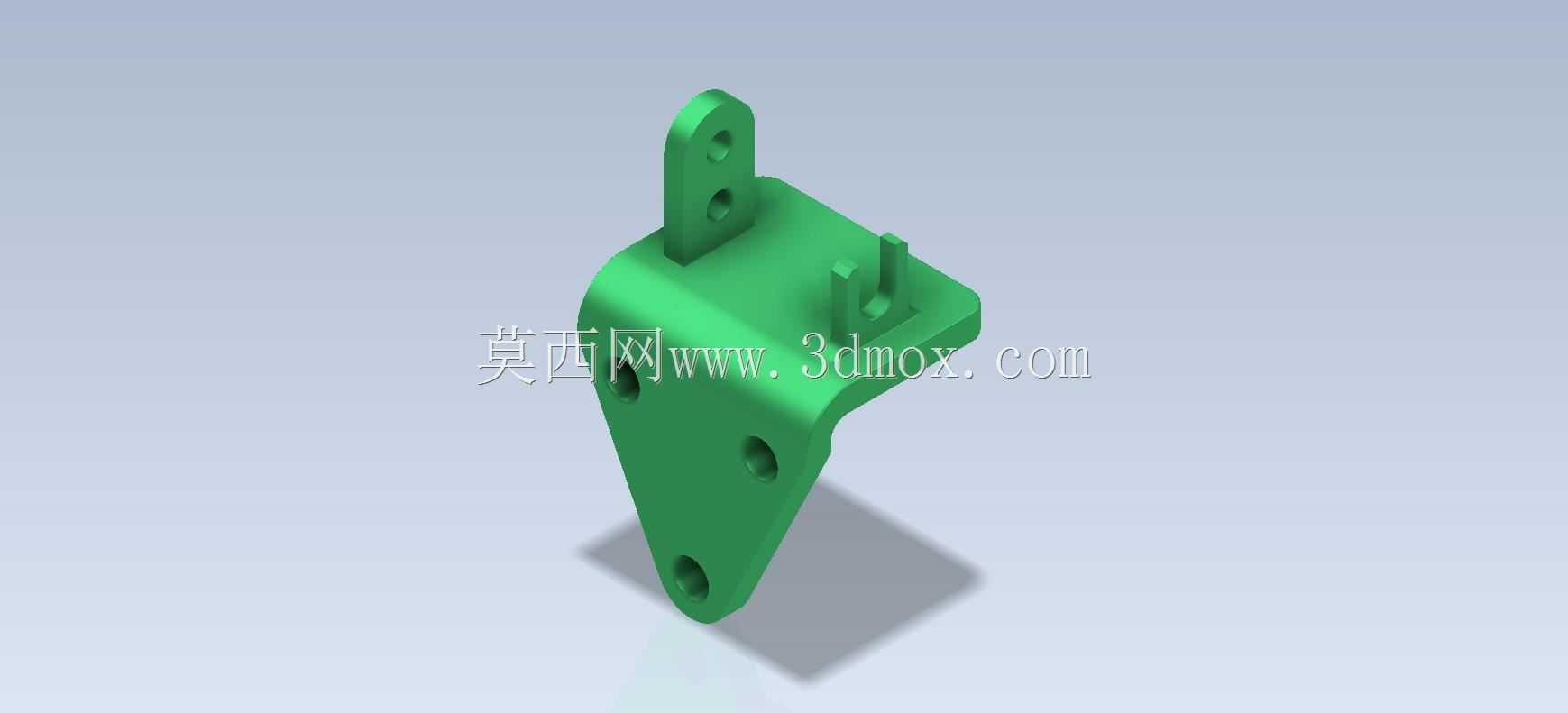

这类异形三角支撑连接构件,多应用在中小型自动化设备的机架辅件安装、轻工机械的执行端定位、输送线侧边的导向组件固定场景中,核心作用是为需要倾斜角度安装的传感器、小型导向块、管路固定夹提供稳定的承载基础,同时通过一体成型的结构减少装配累计误差,避免多零件拼接带来的松动风险。从结构设计逻辑来看,主体采用变截面三角构型,并非规则的等厚板材折弯,而是通过实体加厚的方式在受力集中的区域做了局部补强:构件最下端的单孔位是主定位销孔,用于和设备基座上的定位柱配合完成初定位,孔壁做了0.2mm的倒角处理,既方便装配时销柱导入,也能消除机加工毛刺带来的装配干涉;向上延伸的三角斜臂是主要的承力段,壁厚从下端的8mm逐步过渡到中部的6mm,

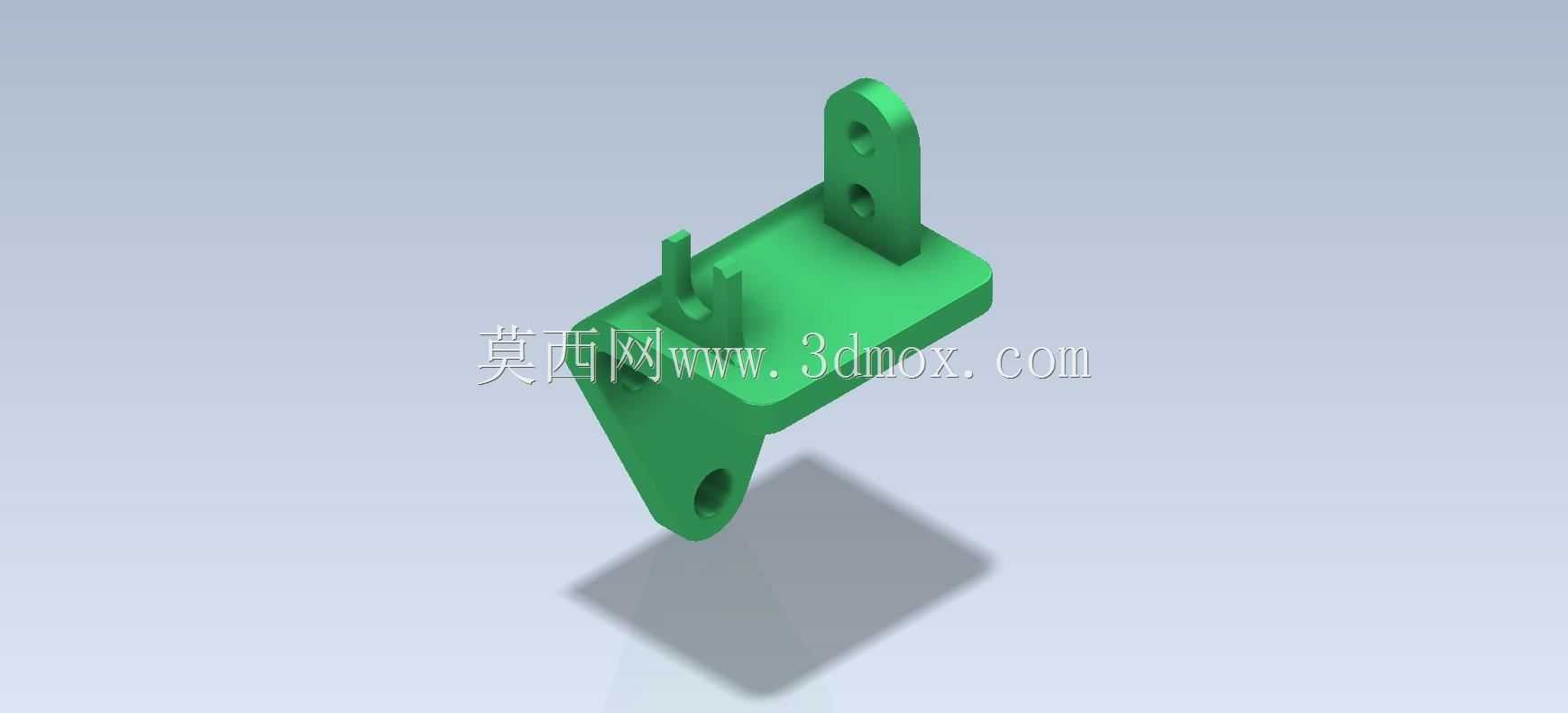

在保证整体抗弯折强度的前提下,尽可能削减非受力区域的材料重量,降低设备整体的动负载。构件上部的双凸耳安装位是功能安装面,两个凸耳上的同轴通孔用于穿装铰接轴,可连接需要小角度摆动的压块、拨杆类零件,凸耳侧面与主体衔接的位置做了R3的圆角过渡,避免应力集中导致的长期交变载荷下的开裂问题;凸耳旁侧的两个小凸柱是防转定位结构,当安装面贴合配套零件时,凸柱可卡入对应零件的定位凹槽内,分担铰接轴承受的扭转力,避免螺栓受剪失效。构件侧面分布的三个沉头孔是辅助固定位,可根据实际安装需求选择穿装内六角螺栓,将构件锁紧在基座立面或者斜面上,沉头孔的深度设计刚好容纳M5螺栓的头部,保证安装后螺栓头不突出构件表面,不会和周边摆动的零件发生刮碰。
从安装边界来看,构件整体的最大外轮廓宽度为42mm,垂直方向总高度为78mm,安装时需要预留的最小操作空间为横向60mm、纵向90mm,才能满足螺栓拧紧工具的操作空间需求;主定位孔的中心到上部铰接孔的中心距为62mm,这个尺寸是和配套摆动件的运动行程匹配的,设计时如果调整这个中心距,会直接改变摆动端的动作行程,因此建模时该尺寸设置为全局变量,修改时可同步联动调整斜臂长度和凸耳位置,避免改图时出现尺寸脱节。这类零件在实际使用中,多采用铝合金6061材质做硬质阳极氧化处理,或者采用Q235钢板做喷塑处理,根据使用场景的载荷大小选择材质:如果是用于固定轻量的传感器或者导向件,铝合金材质即可满足强度需求,同时重量更轻,降低设备运动惯量;
如果是用于冲压设备周边的工件定位,承受一定的冲击载荷,则需要选用钢件,同时在铰接孔内加装铜套,提升铰接位置的耐磨性能。建模过程中需要注意,所有安装孔的位置度公差需要控制在0.1mm以内,尤其是上部两个凸耳的同轴孔,同轴度公差要控制在0.05mm,否则铰接轴穿装后会出现卡滞,导致摆动件动作不畅;构件的所有外露棱边都做了R0.5的倒钝处理,避免装配时划伤操作人员,也减少零件搬运过程中的磕碰掉漆问题。在实际装配调试时,需要先通过下端的主定位孔完成初定位,再预紧侧面的固定螺栓,调整好上部安装件的角度后再完全锁紧螺栓,最后穿装铰接轴测试摆动顺畅度,如果出现卡滞,可适当调整固定螺栓的锁紧力矩,避免构件受迫变形导致孔位错位。
