这类U型带孔钣金卡扣件,在轻工电子、小型机电设备的内部走线、板件固定场景里应用极广,日常拆修家用小电器、工控端子盒、小型配电柜内部辅件时,经常能碰到同结构的冲压件,它不需要额外的焊接或者复杂紧固件,靠自身钣金折弯后的弹性卡紧力,搭配单颗螺丝就能完成两个垂直方向构件的快速连接固定,比传统的角码加双螺丝固定的方案少一半的装配工序,在批量组装的产线上能省下不少锁付工时。

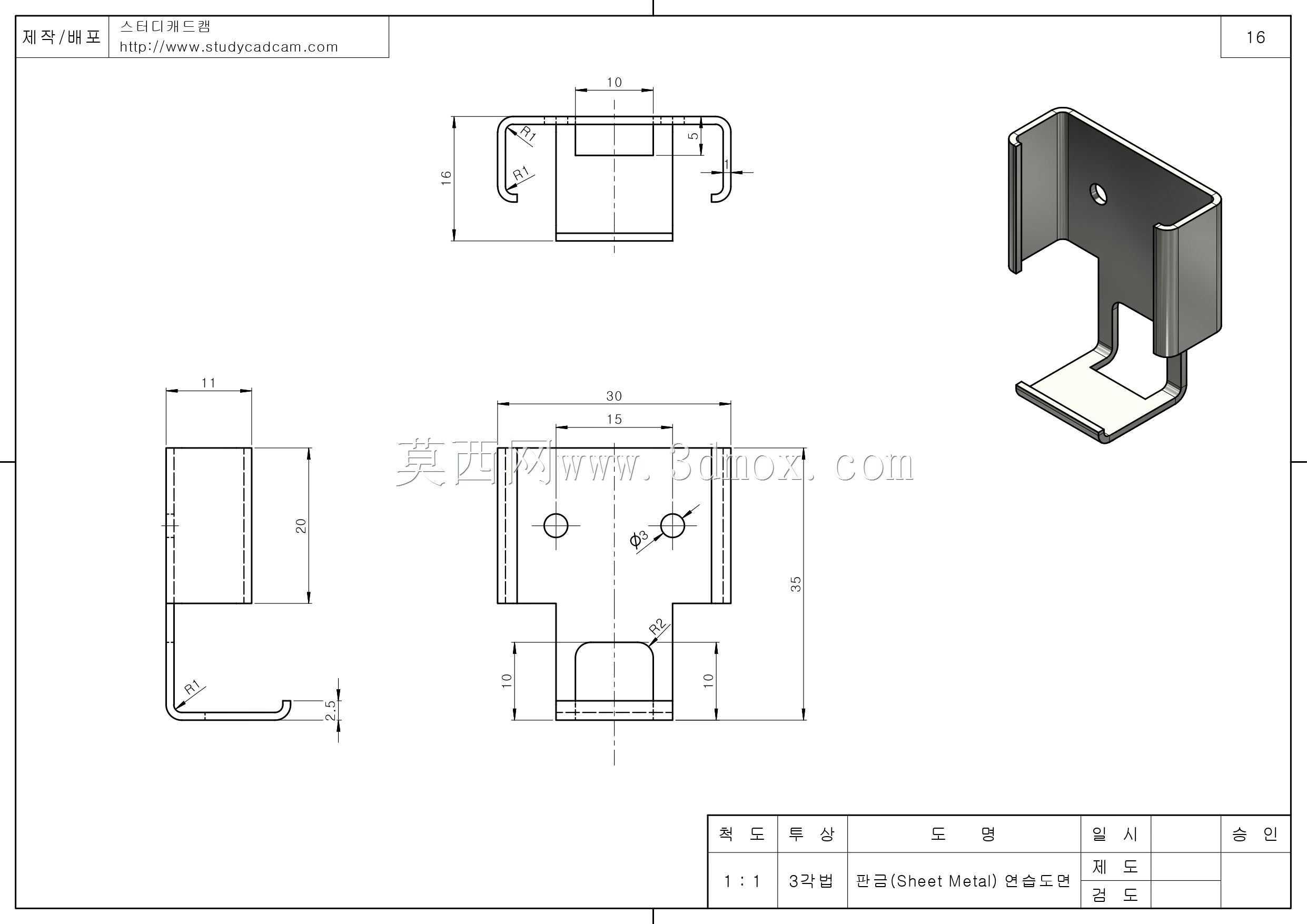

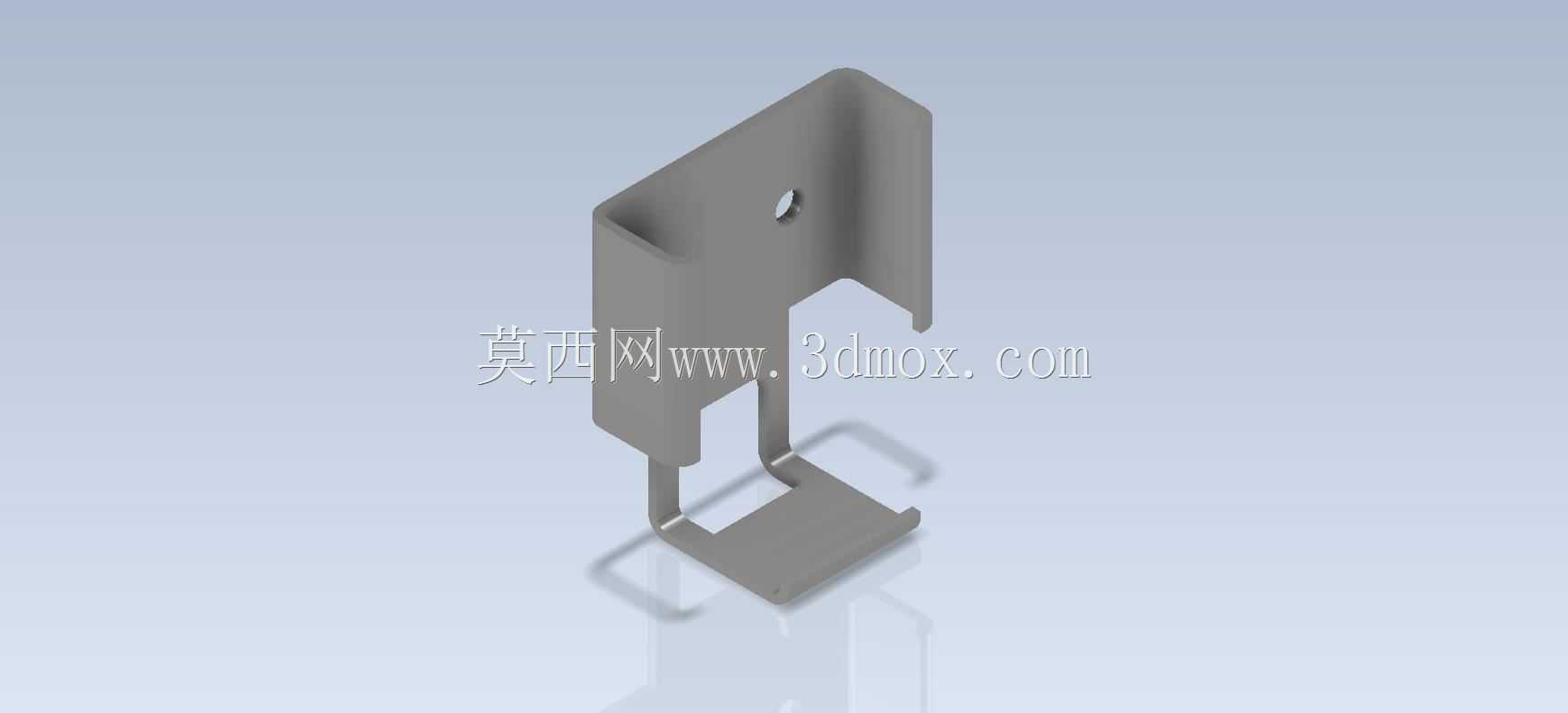

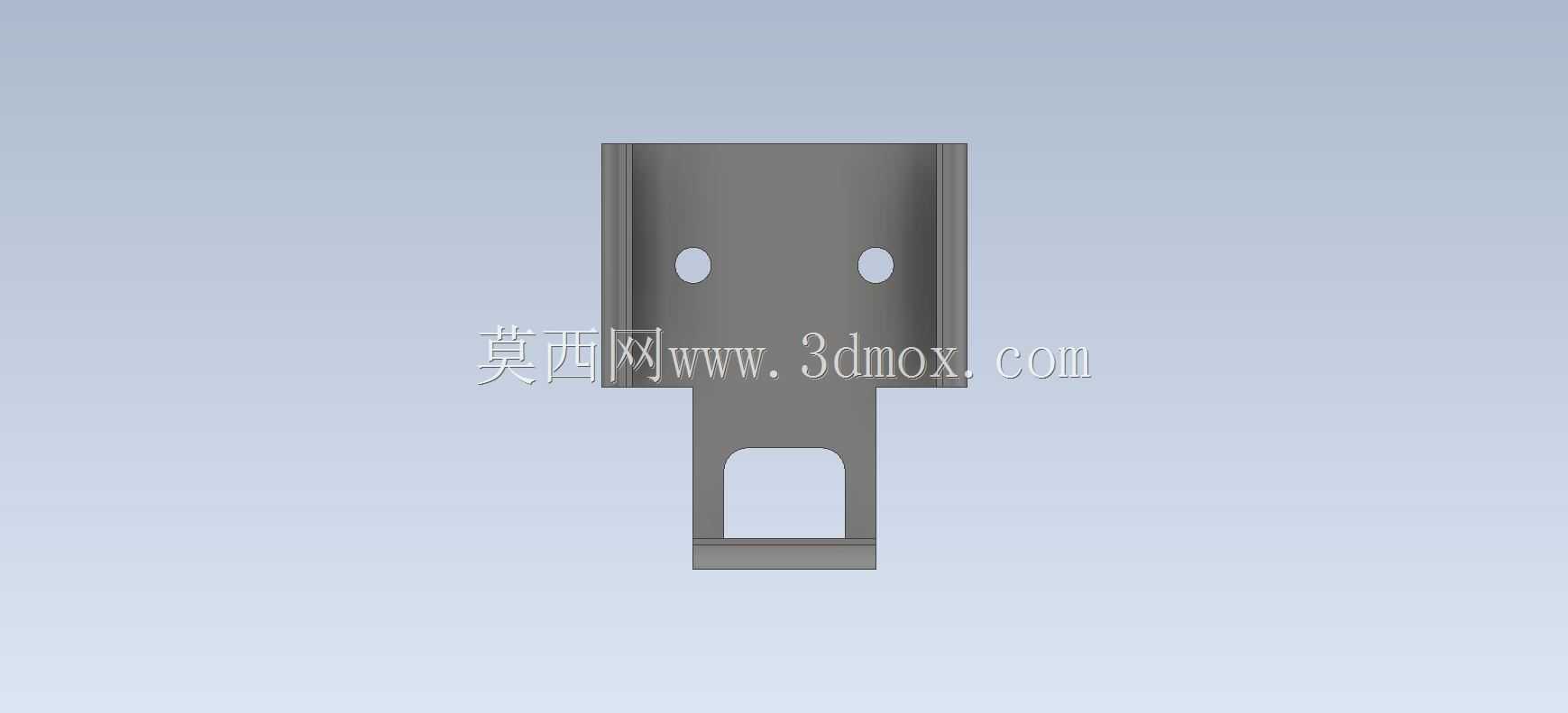

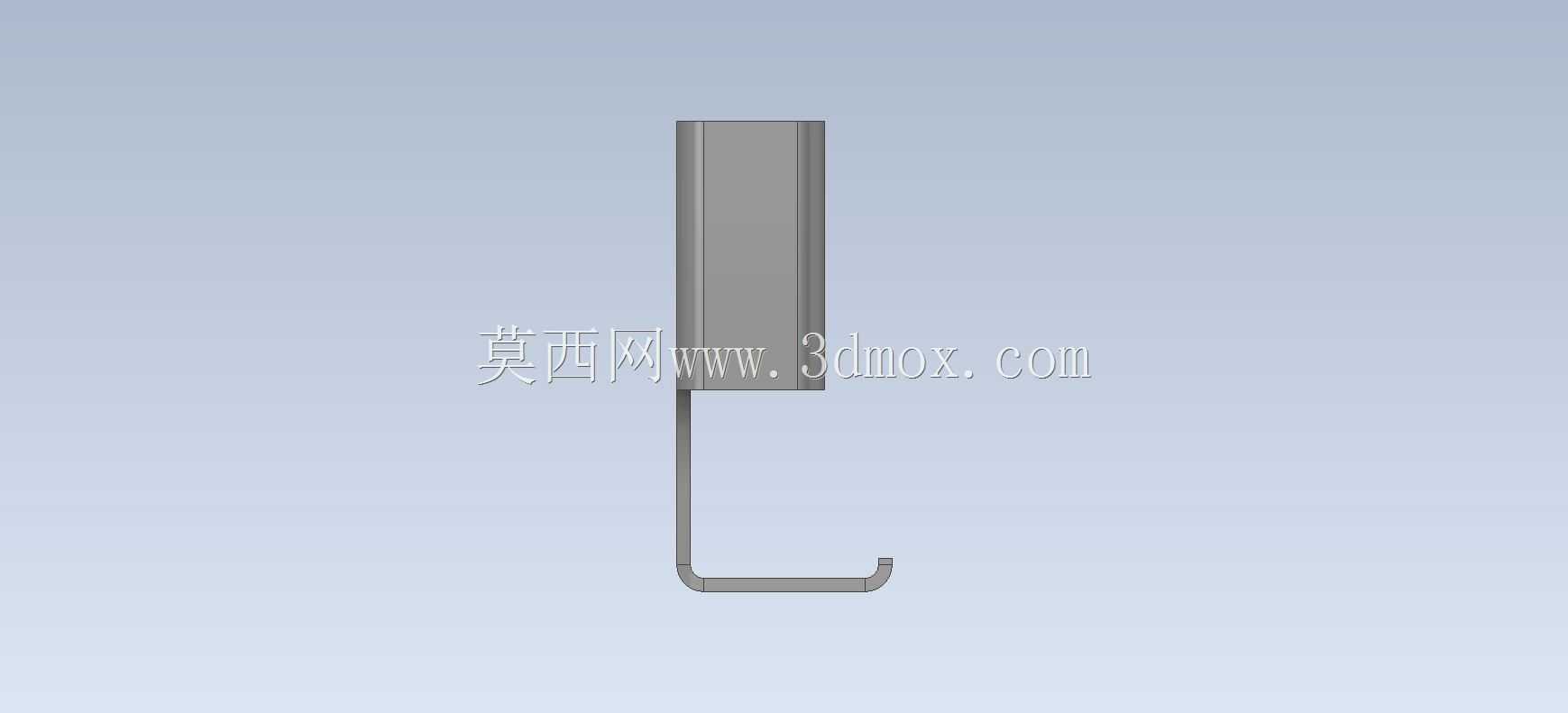

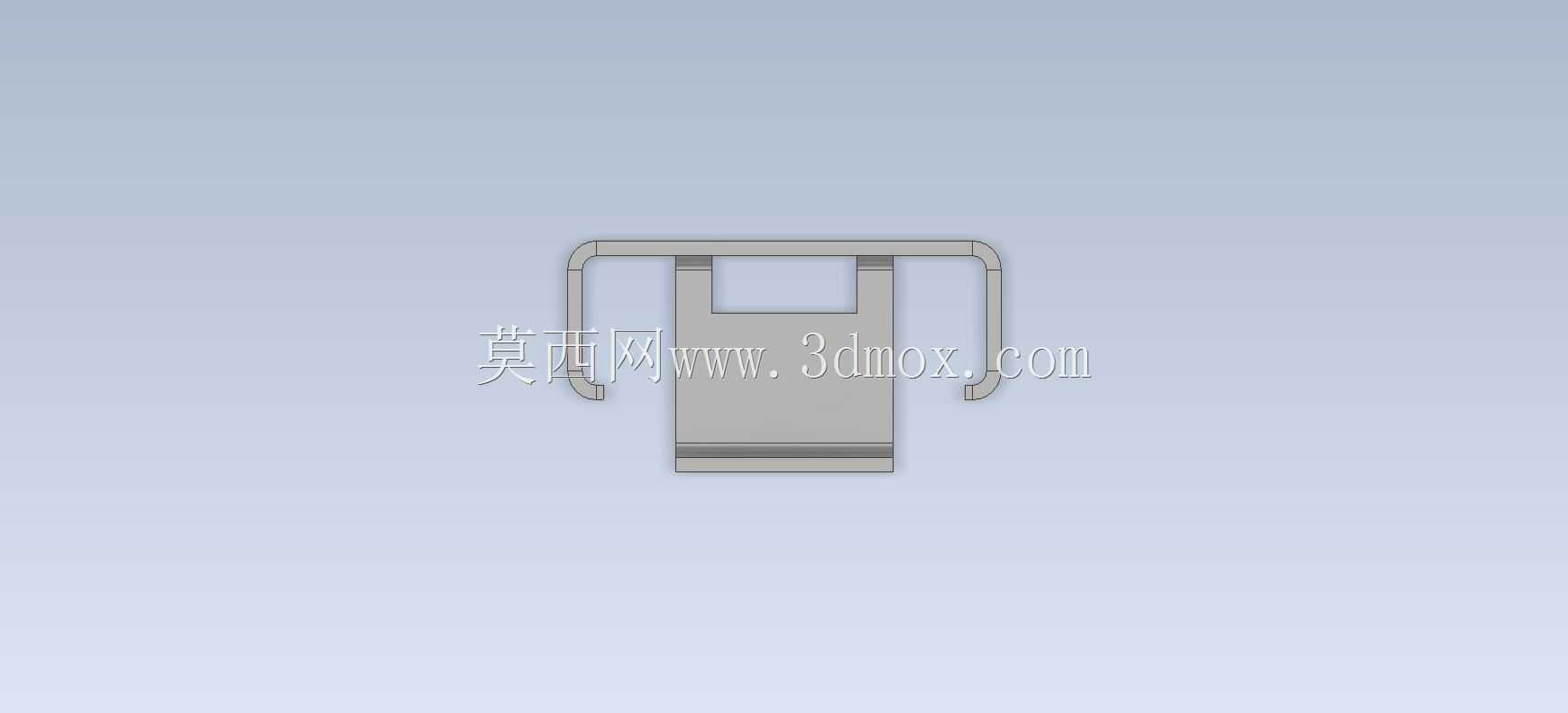

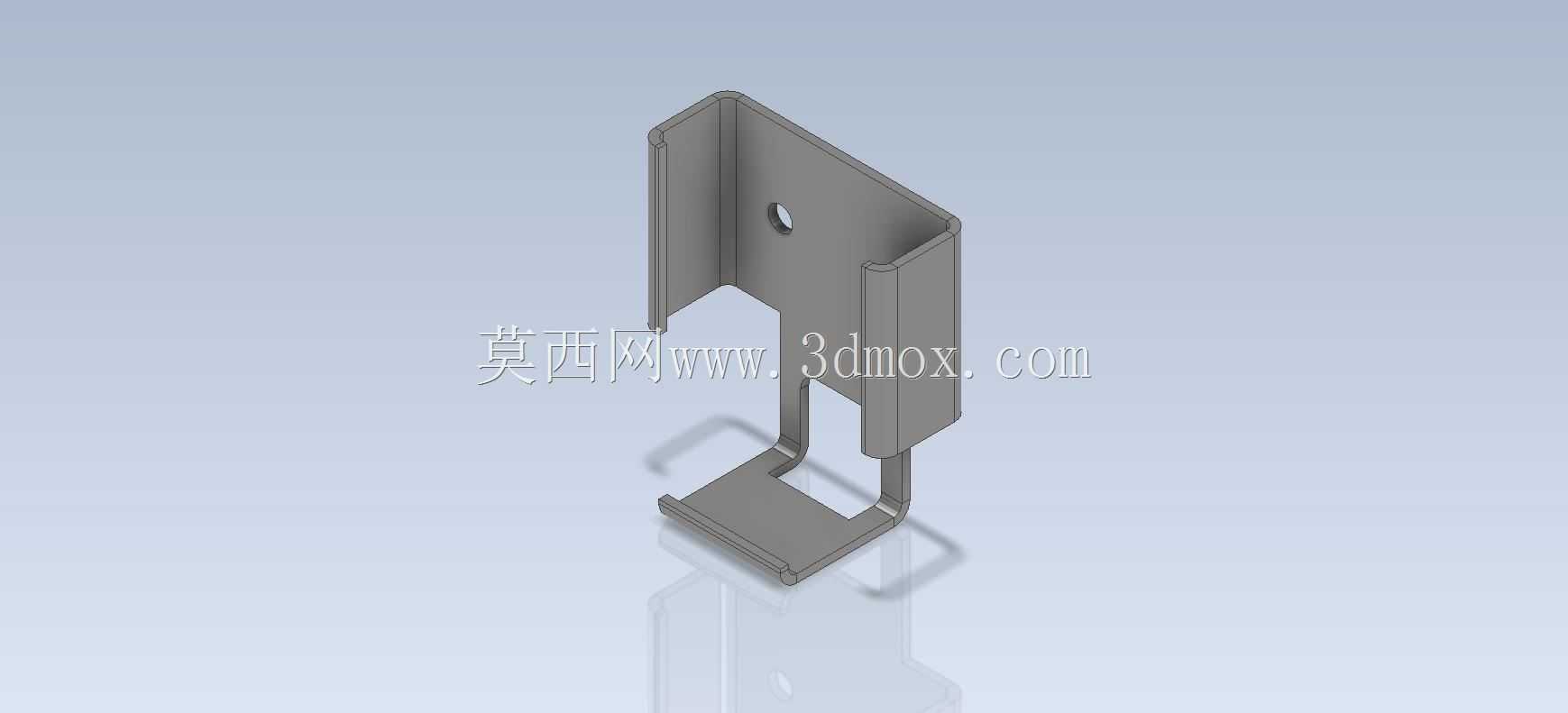

从结构设计逻辑来看,主体采用单块钣金板连续折弯成型,没有额外的拼接焊缝,整体是一体化冲压结构,上端的U型卡槽开口尺寸是按照被卡接的板厚做的负公差设计,卡入后两侧壁会产生轻微的弹性形变,靠钣金材料本身的回弹力抱紧被卡构件,不会出现松脱晃荡的情况;侧壁上预留的圆孔是穿装固定螺丝用的,孔位做了轻微的沉台处理,避免螺丝锁付时凸起刮伤相邻的线材或者构件,下端延伸出的两个折边形成的托槽,是用来承托横向布置的薄板或者线束排的,托槽的翻边做了小圆角处理,不会割伤线材绝缘层,也不会在被承托的板件表面留下压痕。
实际选型使用的时候,首先要核对几个关键安装边界尺寸:上端U型卡槽的内宽尺寸,必须和待卡接的立板厚度匹配,间隙控制在0.1mm以内才能保证卡接后的预紧力,要是间隙过大,卡入后会出现旷量,设备运行产生振动时就会发出异响,甚至出现卡扣移位脱落的情况;侧壁安装孔的中心到U型卡槽底部的距离,要和立板上预留的安装孔位中心距完全对齐,不然锁螺丝的时候会强行拉扯钣金件,导致卡扣变形失去卡紧力;下端托槽的内宽尺寸,要比待承托的横向板件厚度大0.2-0.3mm,方便装配时快速对位,同时托槽的深度不能过浅,至少要保证承托板件卡入后有三分之二的厚度落在槽内,避免受外力时从槽内滑脱。
设计这类钣金卡扣的时候,折弯工序的R角设置很关键,不能为了追求棱角分明把折弯R角设得太小,不然折弯处会出现应力集中,反复拆装几次就会在折弯线位置产生裂纹甚至断裂,一般按照钣金板厚的1.5倍设置内R角,既能保证折弯处的结构强度,又不会让卡扣整体显得臃肿;另外所有的外露边缘都要做去毛刺处理,尤其是卡接入口和托槽的开口位置,要是残留冲压毛刺,装配的时候很容易划伤操作人员的手,也会刮伤被固定构件的表面涂层,影响外观和防腐性能。
在设备内部的实际使用场景里,这类卡扣常用来固定小型PCB板、线束固定座、薄金属盖板这类载荷不大的构件,它的承重能力和所选钣金的材质厚度直接相关,一般用0.8-1.5mm厚的冷轧钢板冲压成型,表面做镀锌或者喷塑处理就能满足常规室内设备的防腐要求,要是用在户外潮湿环境的设备里,就需要换成304不锈钢板材冲压,避免长期受潮生锈导致卡扣失效。和塑料卡扣比起来,钣金材质的卡扣耐温范围更广,在设备内部靠近发热元件的位置也能使用,不会因为长期高温出现老化变脆的问题,卡紧力的保持时间也更长,设备全生命周期内基本不需要更换维护。

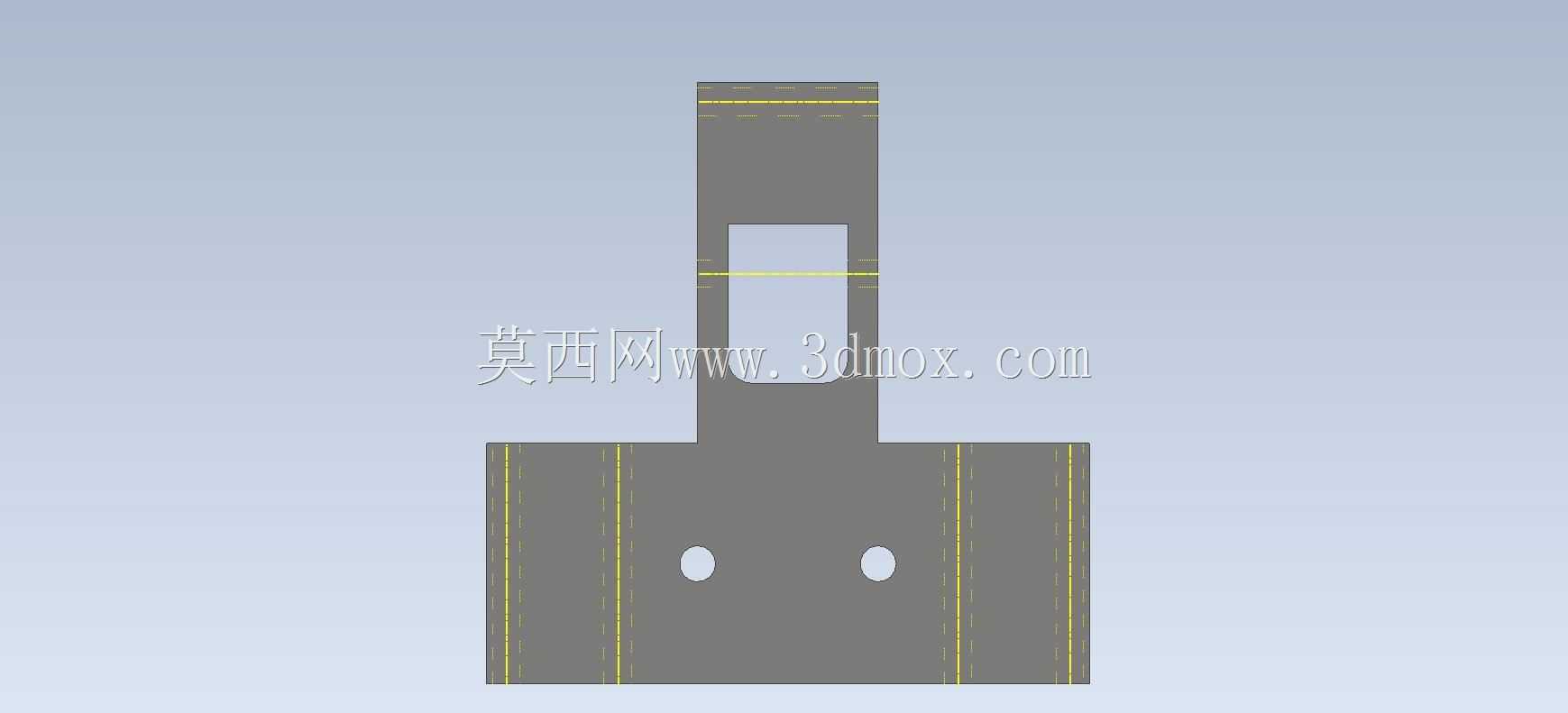

建模的时候要注意折弯扣除值的准确设置,按照所选板材的厚度和折弯R角匹配对应的折弯系数,不然加工出来的实物尺寸会和设计值出现偏差,导致卡接间隙不符合要求;另外侧壁的安装孔要在折弯工序完成前冲制,要是折弯后再冲孔,不仅定位难度大,还容易导致已经折弯成型的侧壁出现变形,影响卡槽的平行度。实际装配的时候,先把上端U型卡槽对准立板的安装位置垂直卡入,听到轻微的卡紧声响后确认卡槽完全贴住立板表面,再把螺丝穿过侧壁的安装孔和立板上的预留孔位锁紧,最后把需要承托的横向板件或者线束排卡入下端的托槽就完成了安装,整个过程不需要额外的辅助工具,单人就能快速完成操作,后期维护拆卸的时候也只需要拧下一颗螺丝就能取下卡扣,不会对相邻的构件造成损坏。
