钣金折弯U型开槽安装固定支架

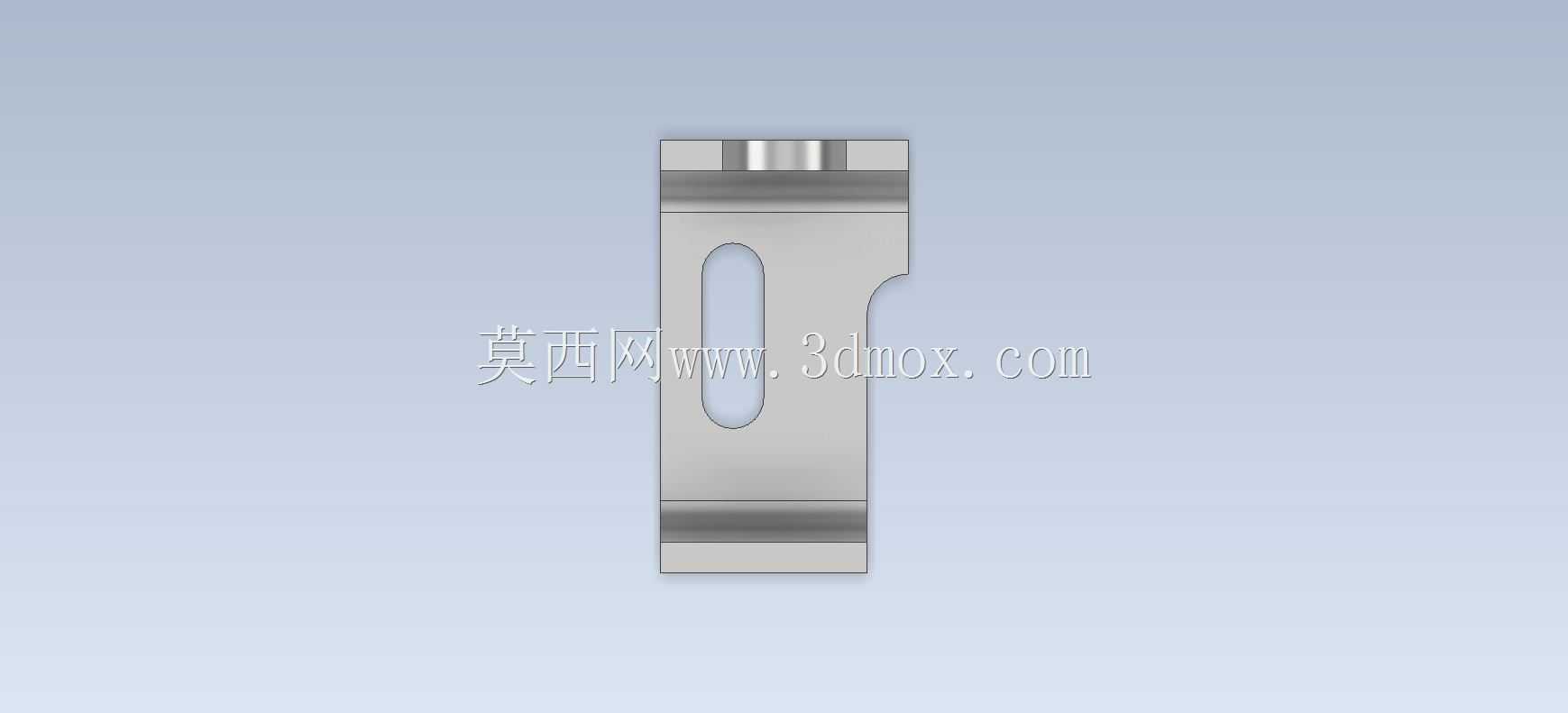

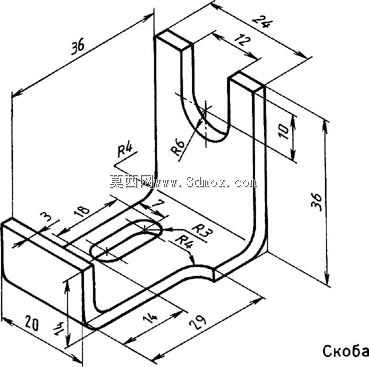

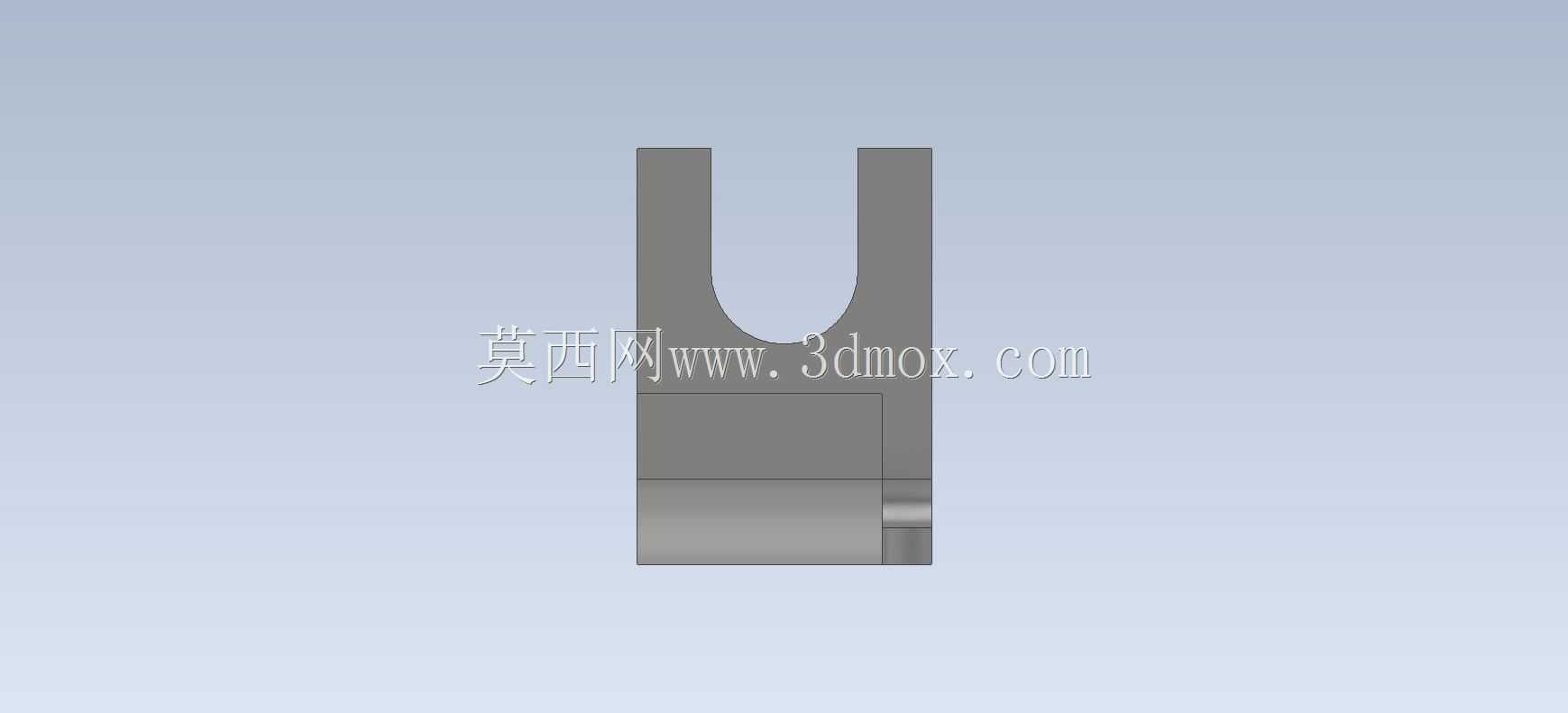

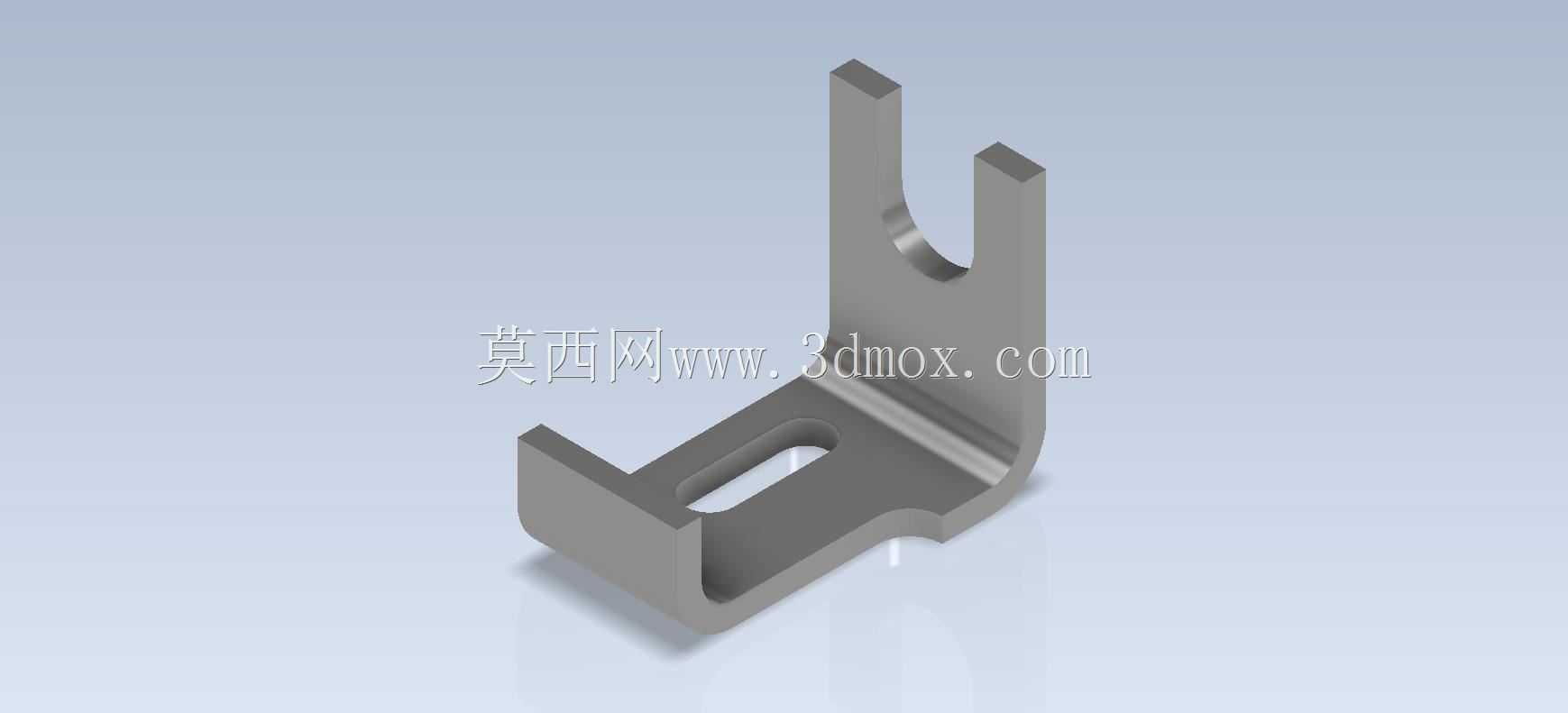

　　在各类工业设备的机架装配、电气柜内部走线固定、小型功能模组的安装定位场景中，这类折弯成型的钣金支架是应用频次极高的连接构件，它不需要承担大吨位的重载载荷，核心作用是在两个存在垂直安装面差的部件之间，提供稳定的连接过渡，同时通过自身的结构设计，预留出装配调整的余量，避免硬连接带来的装配应力集中问题。从结构设计逻辑来看，这个构件采用单块钣金板料折弯成型，没有额外的焊接拼接工序，整体为L型折弯主体，其中竖直向上的立边顶部开出U型开口槽，水平延伸的底边开出长圆形的腰型孔，两个安装位的设计都预留了装配调整空间：顶部的U型槽可以在垂直方向实现快速卡入装配，不需要将紧固件完全拧下就能完成支架的挂装定位，适合设备内部操作空间狭窄、

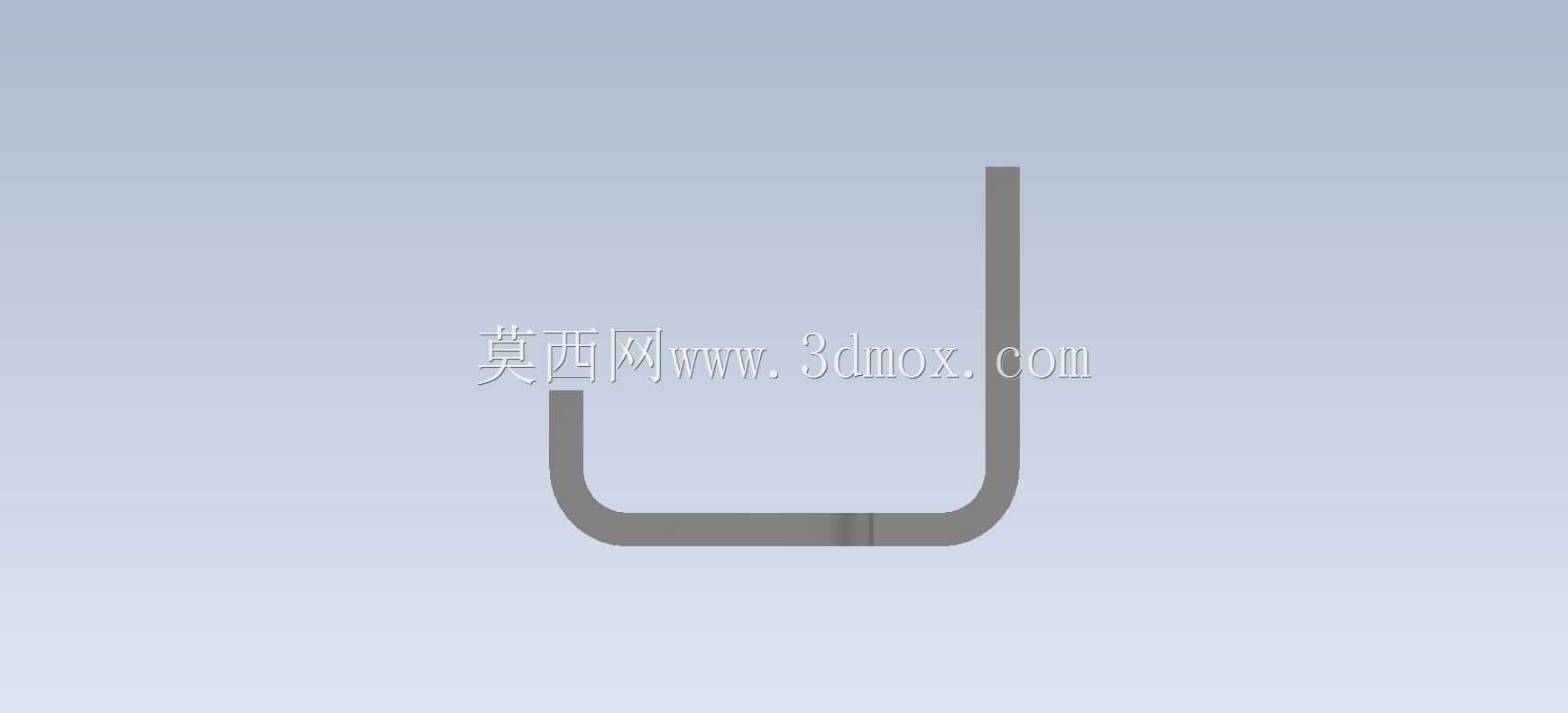

　　无法完成全行程紧固件拆装的场景；底边的腰型孔则可以在水平安装方向提供一定的位移调整量，抵消相邻部件的加工公差累积，避免出现孔位对不齐无法装配的问题。折弯处采用了等半径的圆角过渡，既符合钣金冲压折弯的工艺要求，避免折弯处出现应力集中导致的板材开裂，也能去除锐边毛刺，减少装配过程中划伤操作人员、刮损线缆绝缘层的风险。从安装边界来看，这类支架的折弯高度、板厚通常根据实际安装场景的载荷需求选定，常规应用场景下采用1.5mm到3mm厚度的冷轧钢板冲压折弯即可满足强度要求，表面可根据使用环境做镀锌、喷塑处理，提升防锈耐腐蚀能力，适配车间潮湿、多粉尘的工况。在实际建模过程中，需要重点关注折弯系数的设置，

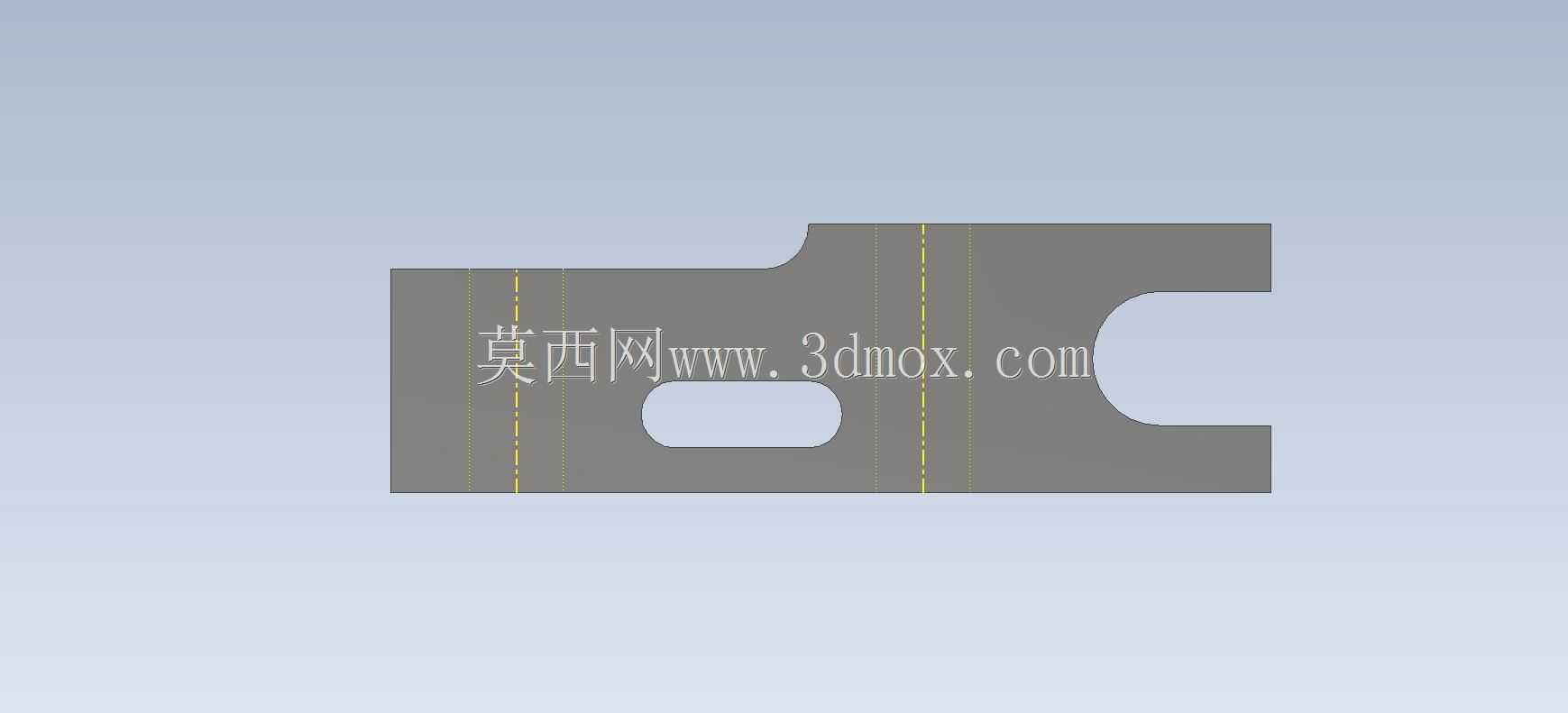

　　确保展开后的下料尺寸与实际冲压折弯后的成品尺寸匹配，避免出现折弯后孔位偏移、立边高度超差的问题；U型槽的开口宽度要比配套使用的紧固件杆部直径大0.5mm到1mm，保证卡入顺畅，同时槽口末端要做圆弧过渡，避免应力集中导致槽口受载后开裂；腰型孔的长度要根据实际需要的调整量设定，通常预留3mm到5mm的调整余量即可，过长会降低安装面的接触面积，影响连接稳定性。这类支架在实际应用中，常用来固定小型传感器、走线线槽、气动管路接头、小型电气元件等部件，相比铸造或者机加工的支座，钣金折弯支架的加工效率更高、成本更低，重量也更轻，在批量设备生产中能有效控制装配成本，同时通过标准化的结构设计，可以实现同一款支架适配多种相近安装需求的部件，

　　减少非标零件的种类，降低备件管理的难度。在结构验证阶段，需要重点校核折弯处的强度，以及两个安装孔位的载荷承受能力，当用于固定有振动的部件时，还需要在支架与安装面之间增加橡胶减震垫，避免长期振动导致紧固件松动，同时支架的棱边都需要做倒钝处理，防止在设备维护过程中造成人员划伤。
