折弯型带孔安装固定连接支架结构

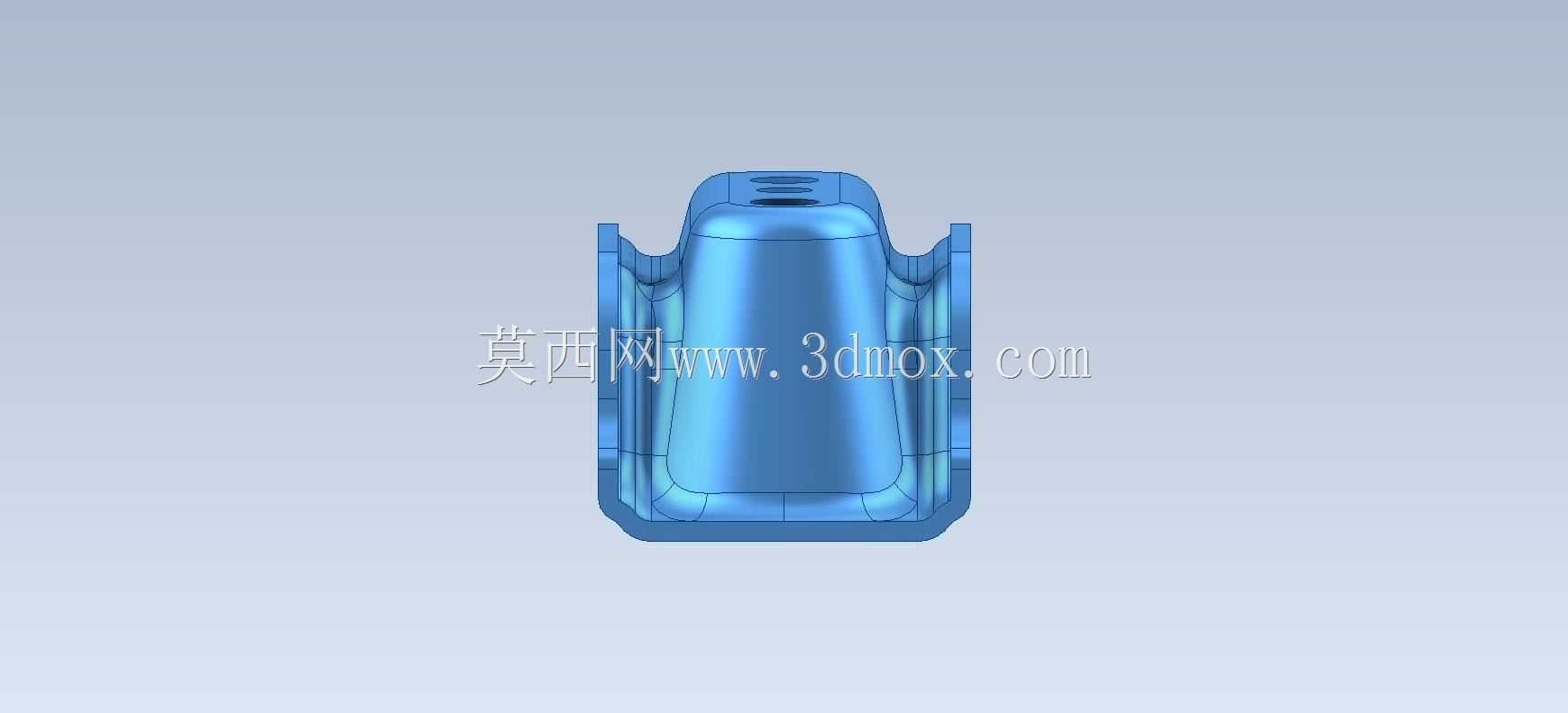

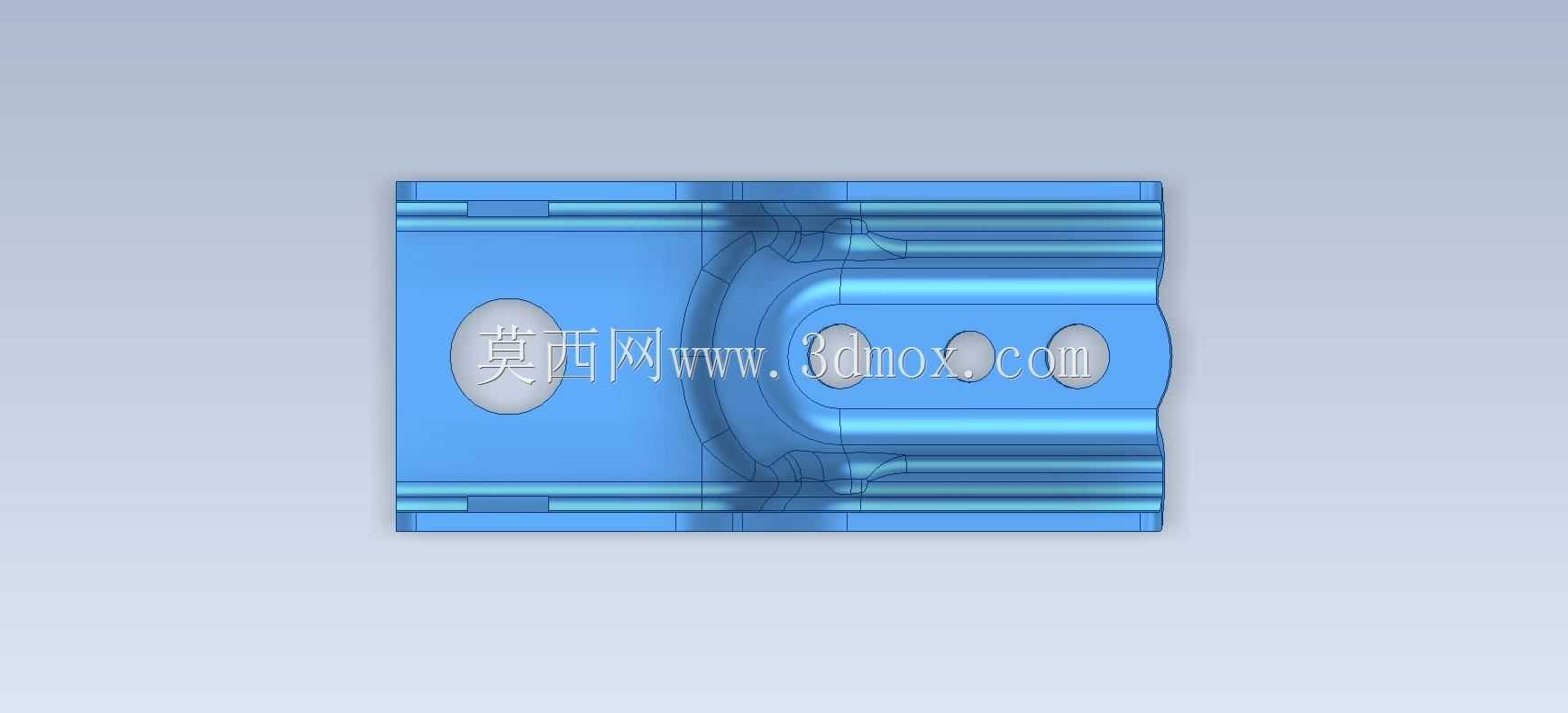

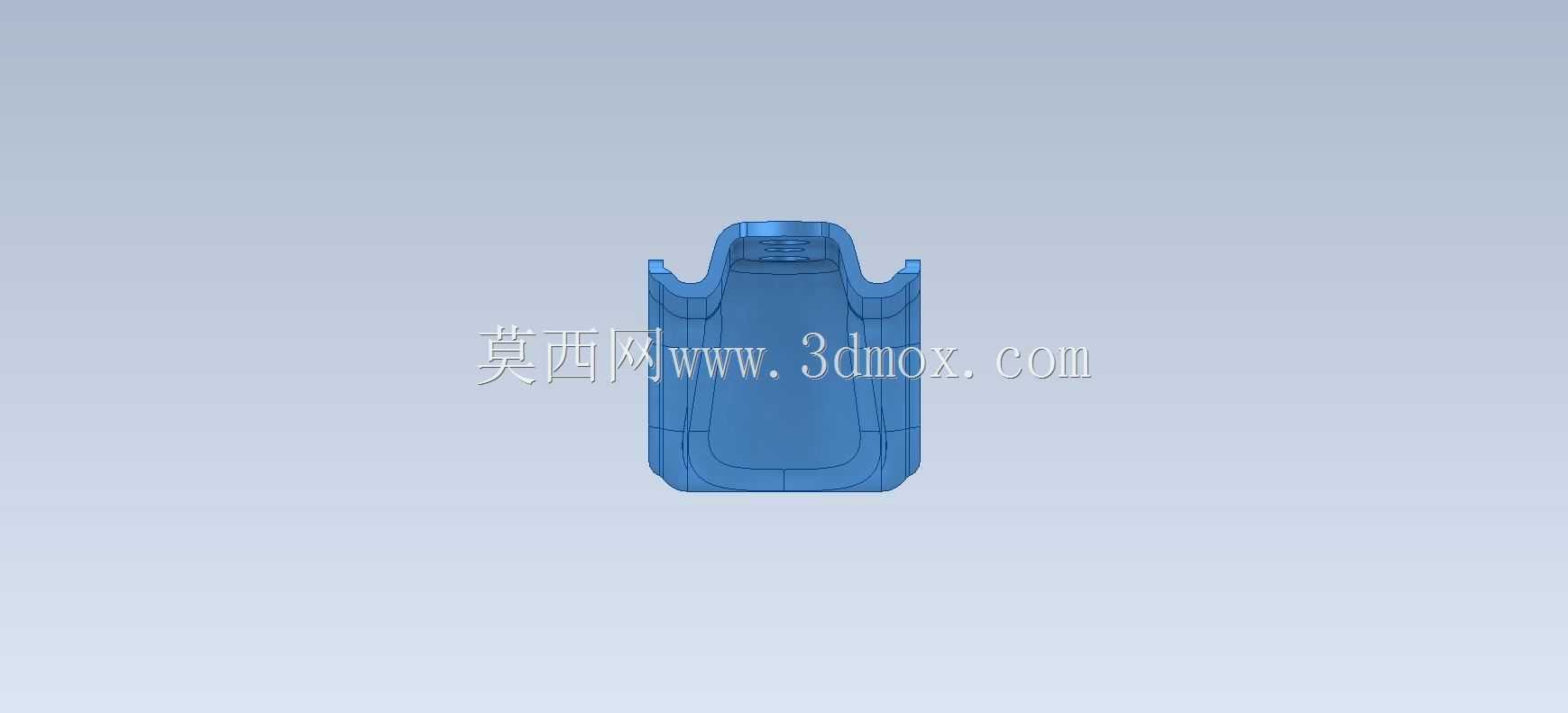

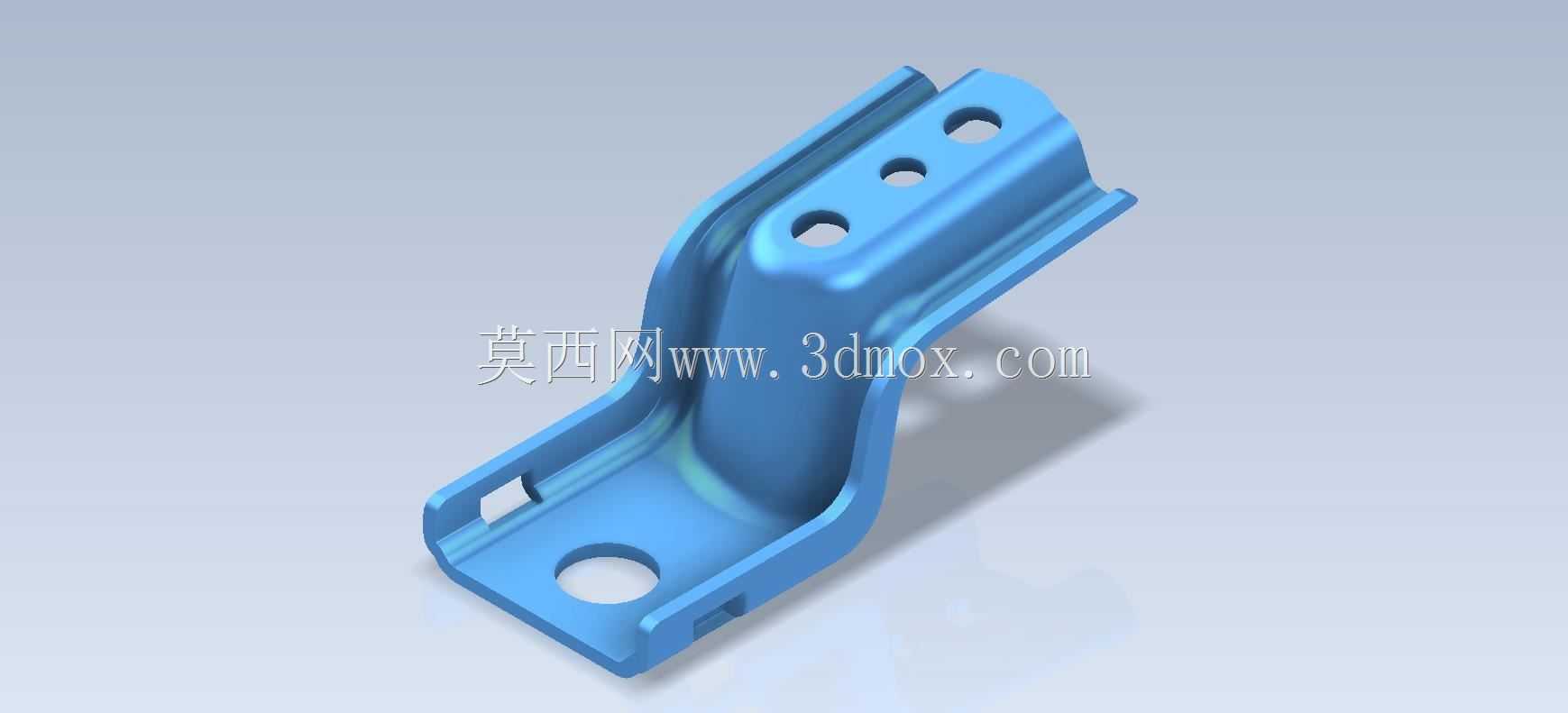

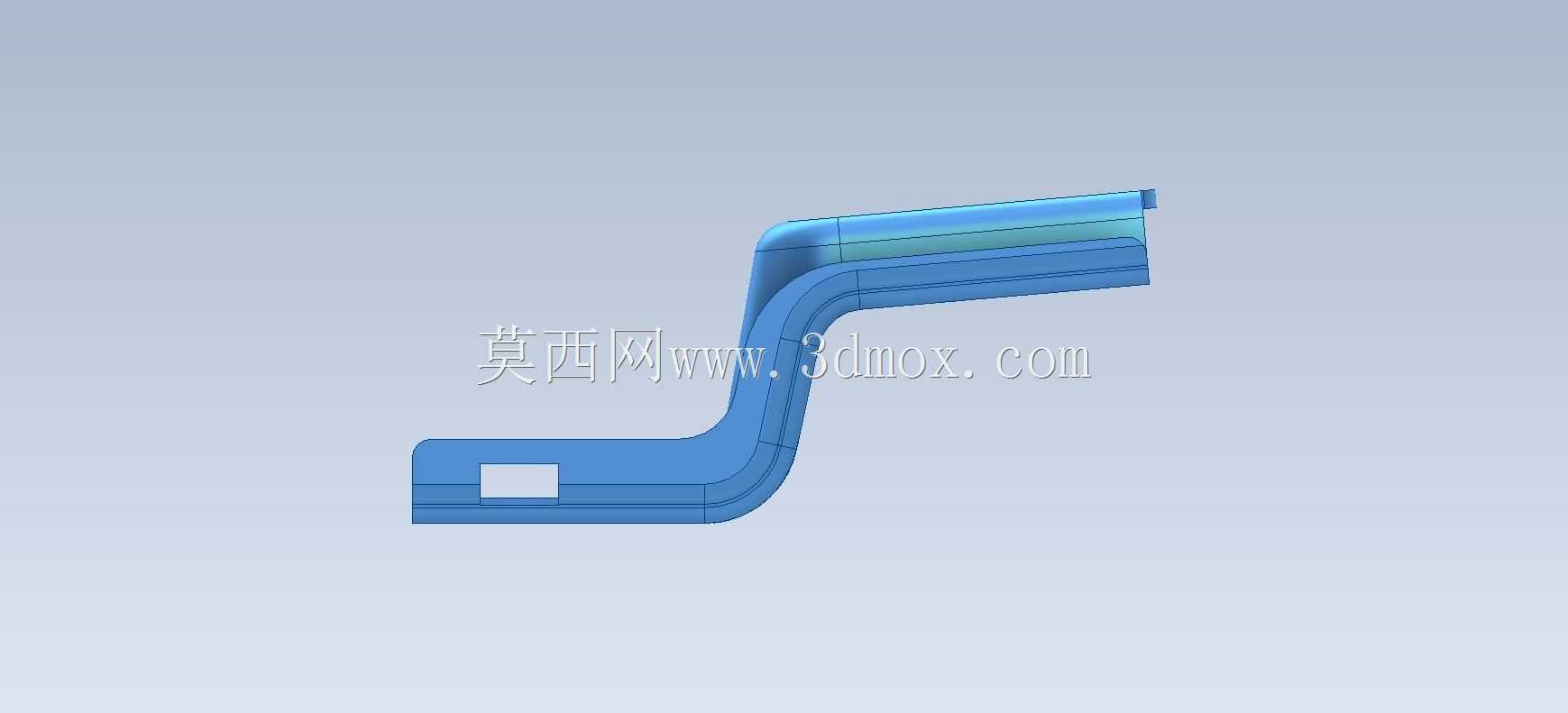

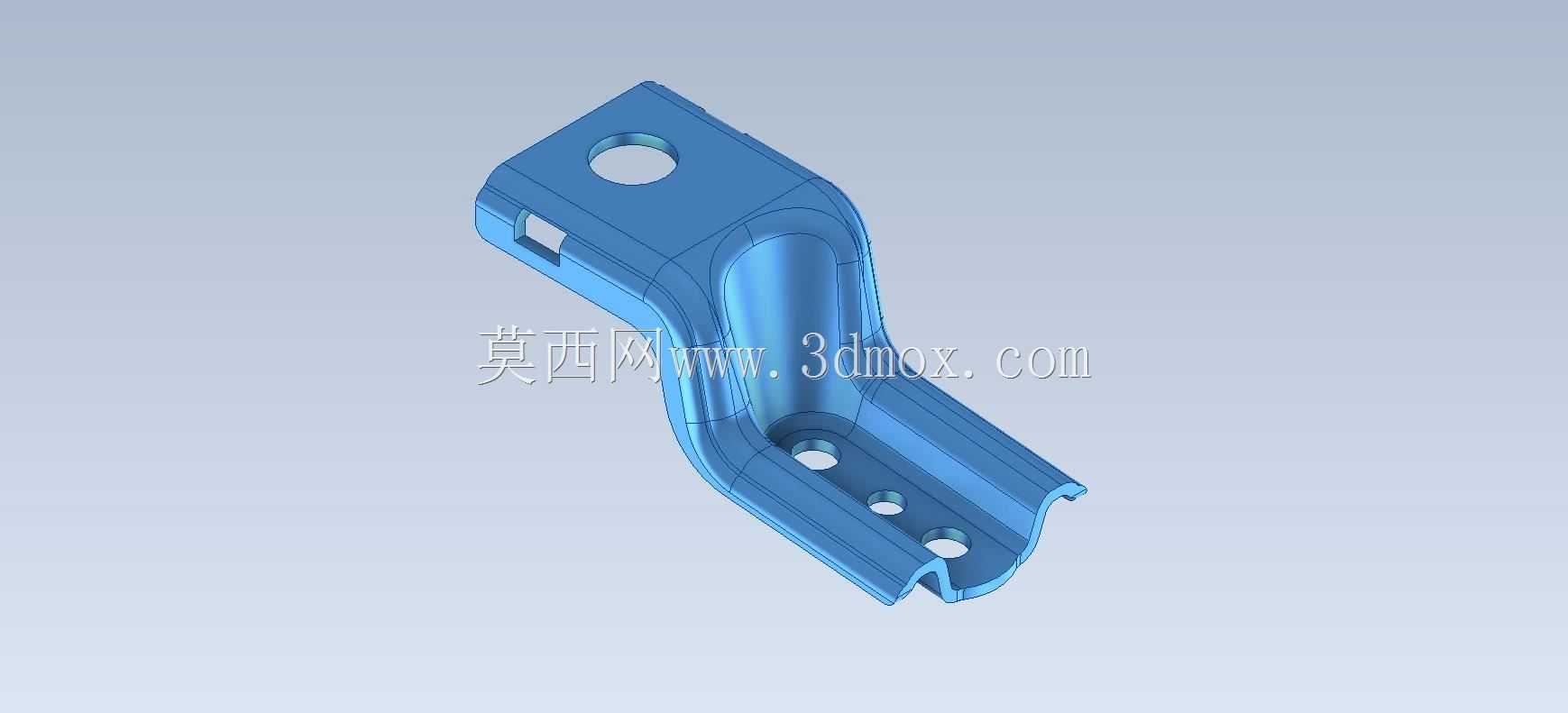

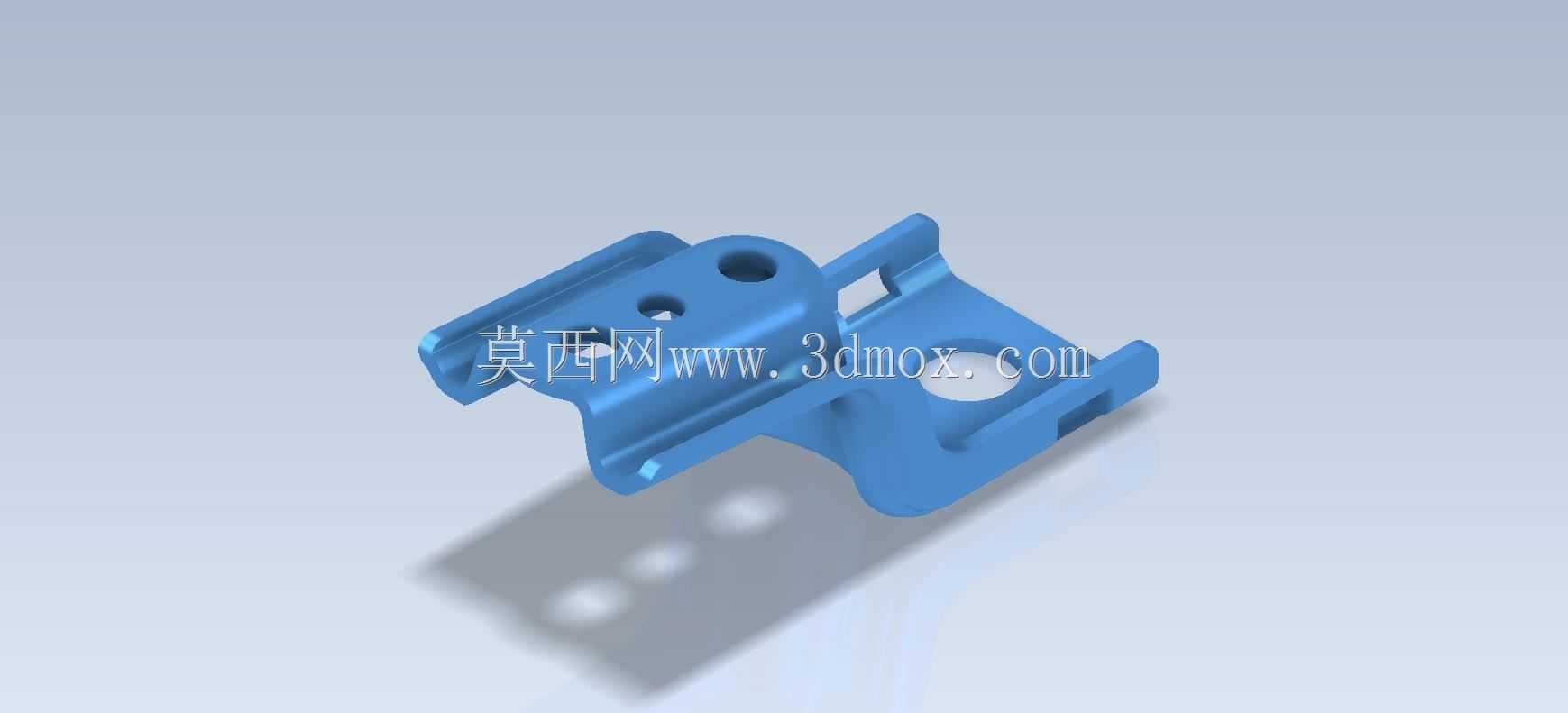

　　这款折弯成型的金属支架，在小型动力设备、通用机械的外围辅件安装场景中十分常见，多数时候承担着管路固定、小型电气元件挂载、薄板件之间的连接过渡作用，尤其在小型内燃机周边的线束、油管固定工位，以及自动化设备的型材外侧辅件安装位，这类支架的使用占比不低。从结构形态来看，零件采用等厚薄板冲压折弯成型，整体呈L型空间折弯结构，并非简单的平面直角折弯，其中一个安装臂带有向内收的卷边加强结构，能在不增加板材厚度的前提下提升长臂方向的抗扭刚度，避免设备运行过程中受振动影响出现支架变形、安装位偏移的问题。长臂段的侧壁上均匀排布三个同轴安装孔，孔位沿长臂长度方向等距分布，可适配不同安装位置的紧固件穿装需求，也能根据实际挂载件的尺寸调整固定位置，

　　预留的安装冗余能覆盖同系列不同规格小元件的固定需求；短臂端为平面安装基面，基面中心开设一个大直径安装孔，孔位周边做了局部压型处理，既可以提升基面的贴合度，也能避免紧固件锁紧时基面出现翘曲变形，短臂的侧边还开有一个小型缺口槽，这个槽位并非工艺缺口，实际使用中可以用来卡装线束护套或者小型管路的定位卡扣，省去额外加装定位件的工序。设计这类支架的时候，首先要明确两个安装面的空间夹角，因为不是标准90度折弯，需要根据实际安装空间的避让需求调整折弯角度，建模过程中要优先确定两个安装基面的贴合平面，再通过薄壁特征生成主体结构，之后再添加孔位、加强卷边、缺口这些细节特征，要注意折弯处的内R角要匹配所选板材的冲压工艺要求，

　　一般薄板冲压的内R不小于板材厚度，避免折弯处出现应力集中开裂的问题。从安装边界来看，短臂安装基面的平面度要求较高，需要保证与被安装面完全贴合，不能出现翘曲，长臂段的三个安装孔中心连线要与支架的长度方向平行，孔位的位置度公差要控制在合理范围，避免安装时紧固件无法顺利穿入；支架整体的外轮廓尺寸要适配安装位的空间，长臂的末端做了斜切处理，既可以减少安装时与周边零件的干涉，也能去除冲压后的锐边，避免安装过程中划伤操作人员。实际应用中，这类支架多采用冷轧钢板冲压成型，表面做喷塑或者镀锌处理，提升防锈抗腐蚀能力，在有轻量化需求的设备上也可以采用铝合金板材折弯制作，不过铝合金版本的长臂卷边结构尺寸要适当加大，弥补材料刚度的不足。建模练习的时候，

　　要重点关注空间折弯特征的创建逻辑，不能用简单的拉伸特征堆砌出折弯结构，要模拟实际冲压的工艺顺序，先创建平板毛坯，再依次添加不同角度的折弯特征，之后再切除孔位和缺口，这样生成的模型才符合实际加工的工艺逻辑，后续如果要生成工程图或者展开下料图也能直接使用，不会出现工艺性错误。另外要注意各个孔位的沉头或者通孔设置，图中所有孔位均为通孔，适配螺栓或者自攻螺钉的穿装需求，孔的直径要比所选紧固件大0.5-1mm，预留安装调整的间隙，避免加工误差导致无法装配。支架的加强卷边结构是整个零件的刚度核心，卷边的直径要根据板材厚度调整，一般卷边内径不小于板材厚度的1.5倍，卷边的长度要覆盖长臂的大部分区域，才能有效提升长臂的抗弯能力，避免挂载重物后长臂出现下弯变形。在设备装配时，一般先固定短臂端的主安装孔，将支架固定在设备的基体或者型材上，再根据需要挂载的元件位置，选择长臂上对应的孔位进行固定，侧边的缺口槽可以用来走小直径的线束或者气管，用扎带或者卡扣固定即可，不需要额外在支架上打孔，减少现场装配的工作量。
