卡盘颚板夹持定位结构练习件

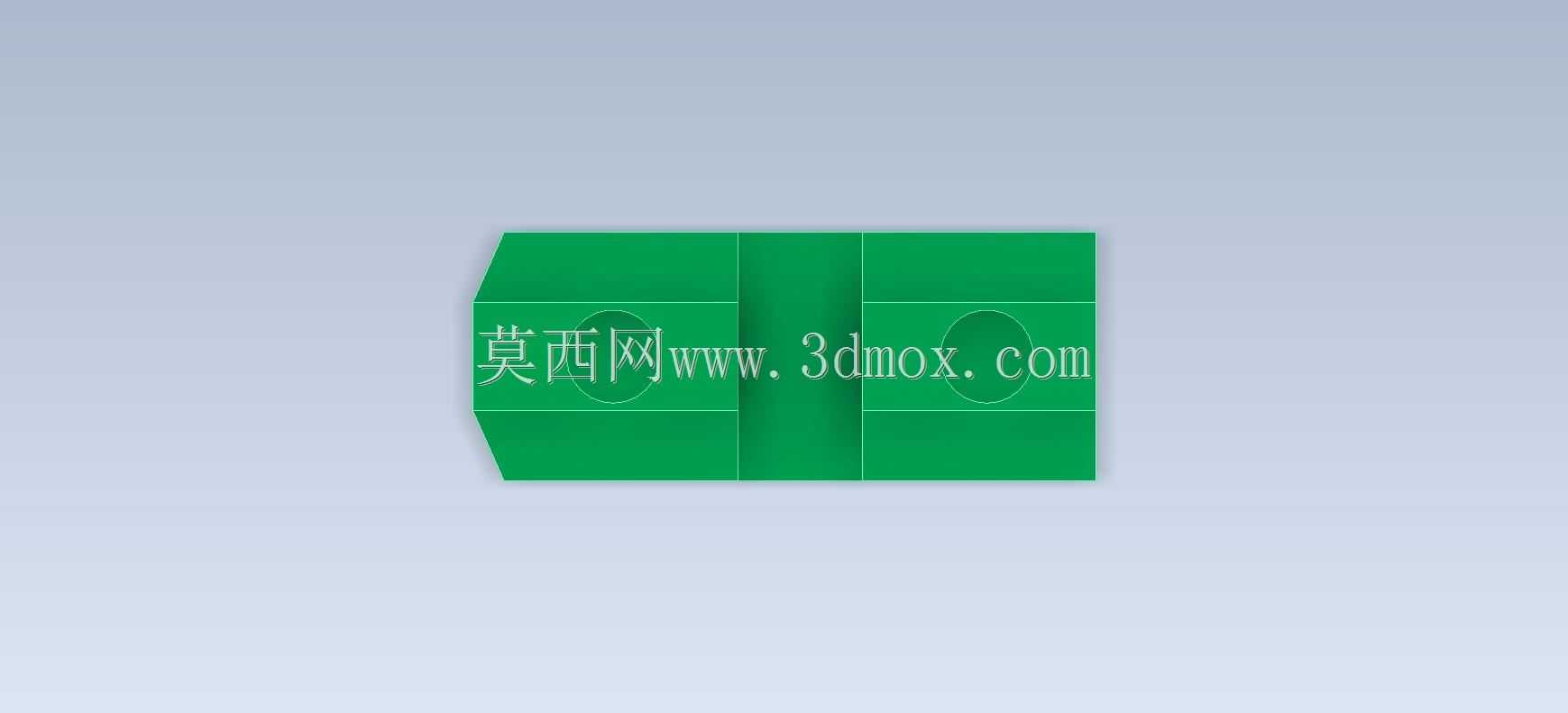

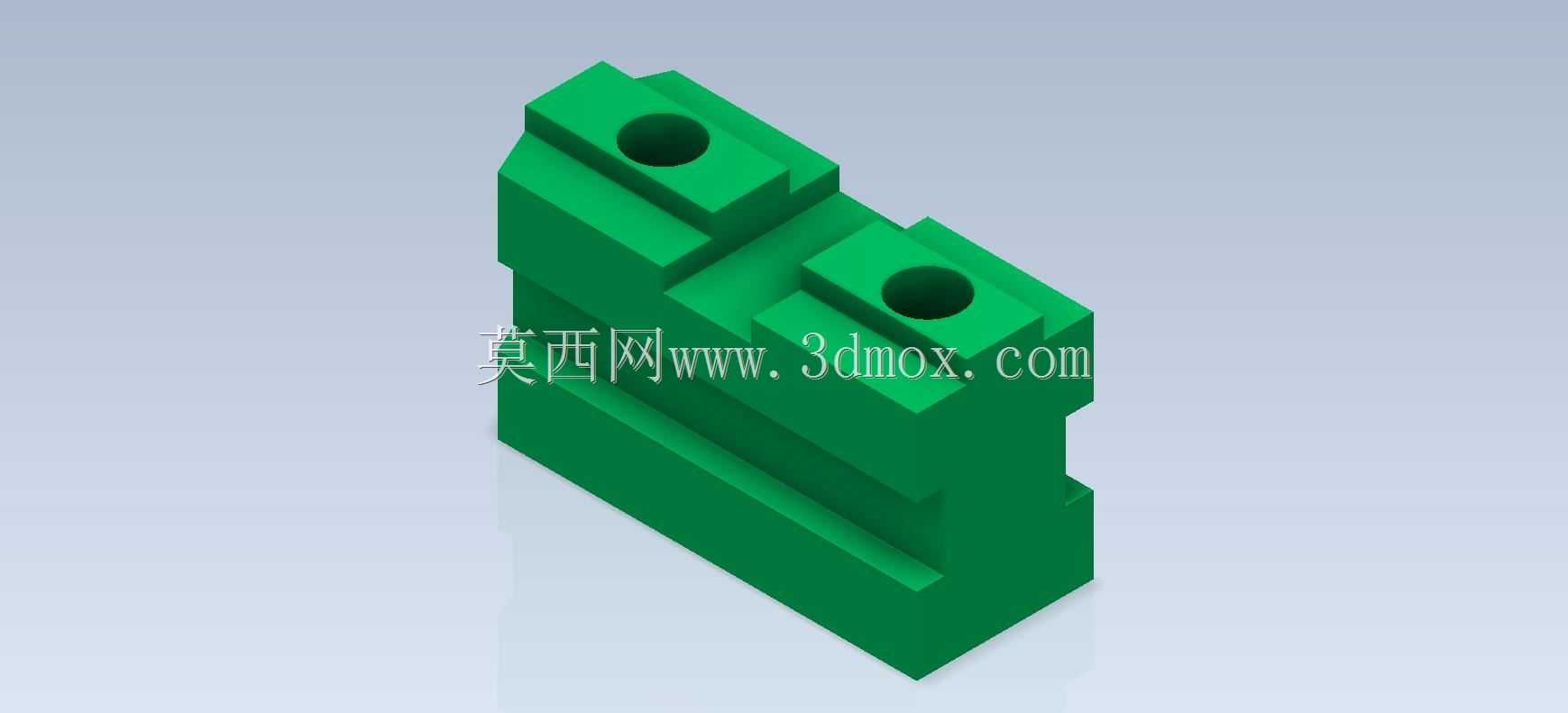

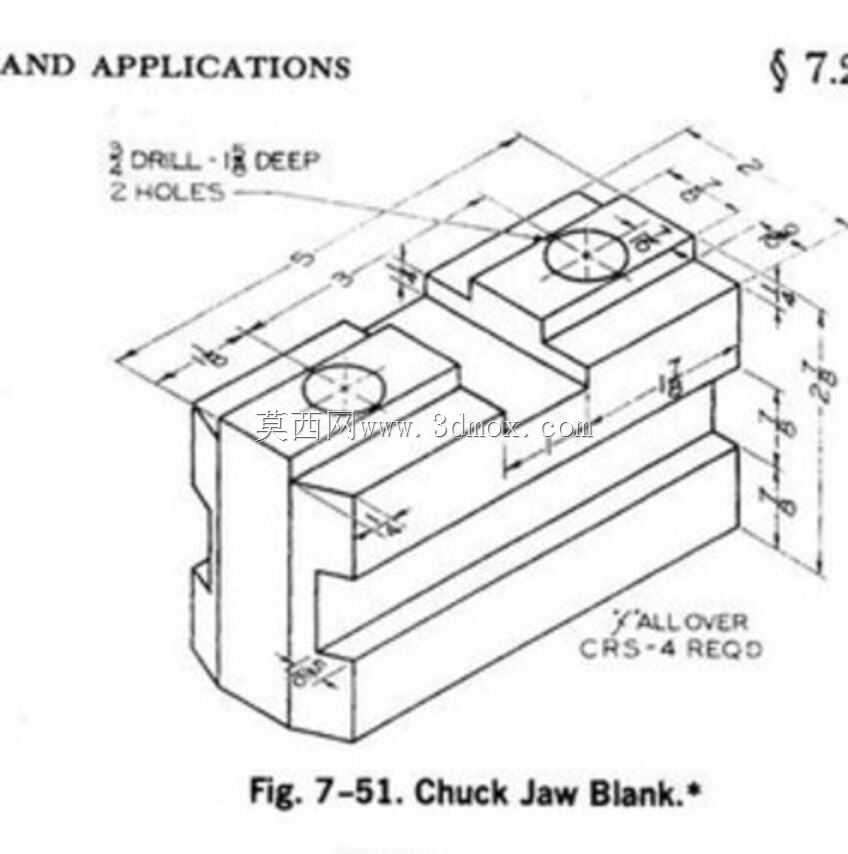

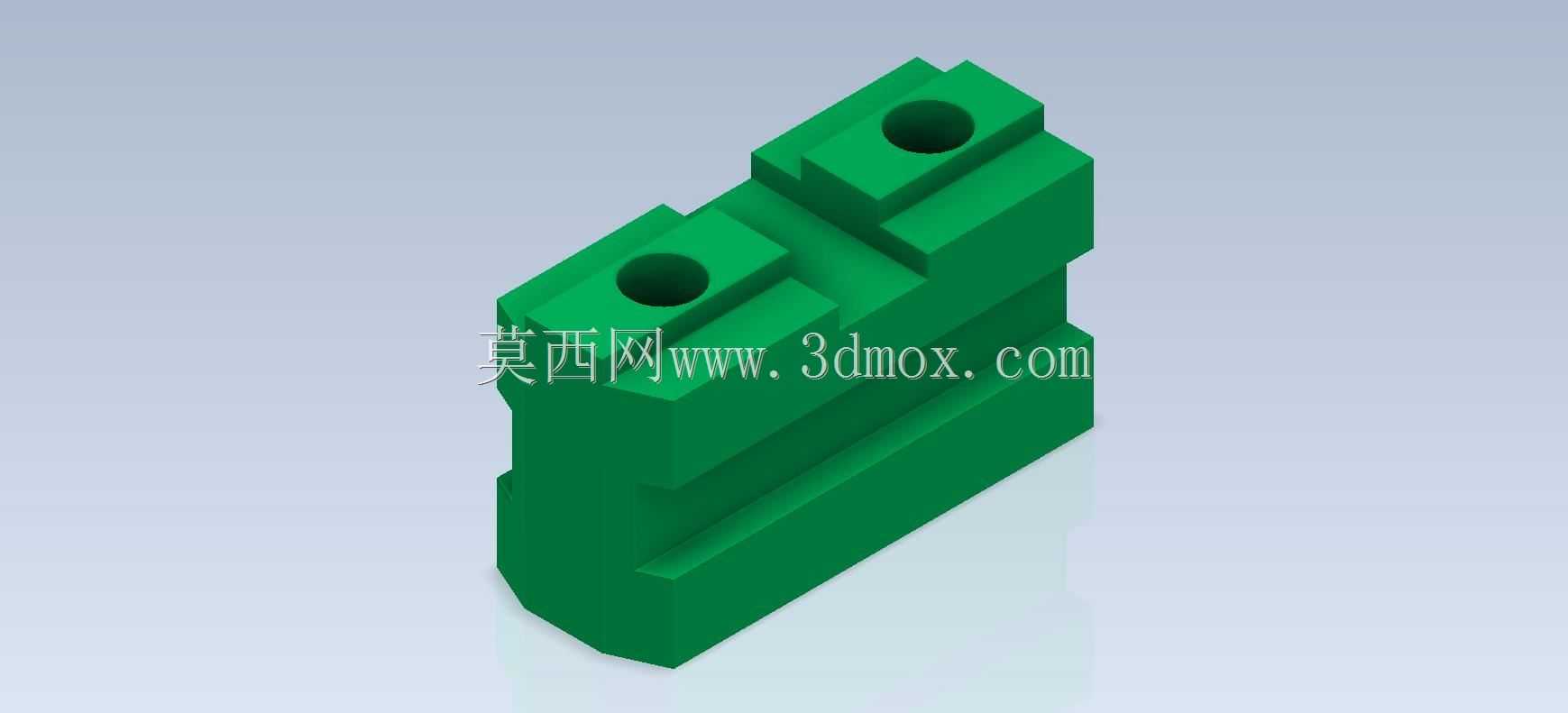

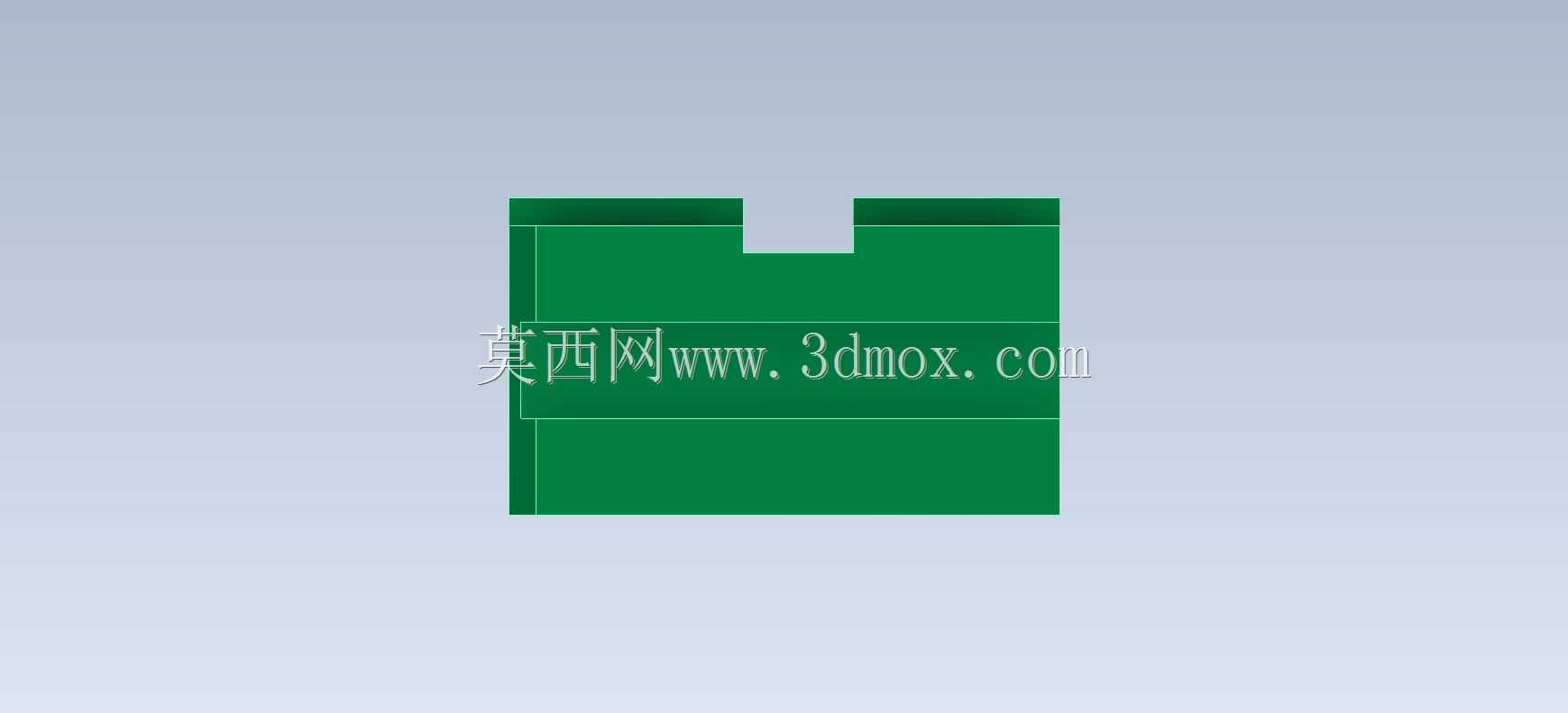

　　卡盘颚板作为机加工装夹环节的核心接触部件，其结构合理性直接决定工件装夹的同轴度、夹持稳定性与加工精度，本次建模的卡盘颚板结构，针对小型轴类、盘类零件的装夹场景做了适配优化，可直接用于三爪自定心卡盘的替换颚块，也可作为专用工装的定制夹持模块使用。从实际应用场景来看，这类颚板多用于普通车床、数控车床、外圆磨床的卡盘装夹工位，也可适配小型回转类工装的定位夹持需求，在小批量精密零件加工、教学实训场景中应用广泛，相比标准平口颚板，该结构增设了两处定位沉孔与阶梯式夹持面，可同时满足轴向定位与径向夹持的双重需求，避免加工过程中工件出现轴向窜动。从功能特性上看，该颚板的主体采用阶梯式块状结构，底部设置有与卡盘滑槽匹配的导向凸台，

　　安装时可直接嵌入卡盘的T型滑槽内，通过卡盘内部的丝杠驱动实现同步径向进给，夹持面做了两级台阶设计，大台阶面可适配直径15-30mm的盘类零件外圆装夹，小台阶面可适配直径5-15mm的轴类零件装夹，两处沉孔为安装定位孔，可在颚板磨损后快速更换硬质合金夹持垫片，无需整体更换颚板，降低工装维护成本。设计思路上，建模过程优先保证安装配合面的形位公差，底部导向凸台的两侧面平行度控制在0.02mm以内，与卡盘滑槽的配合间隙预留0.01-0.03mm，保证进给过程无卡滞；夹持面与颚板安装基准面的垂直度控制在0.015mm以内，避免装夹后工件轴线与主轴轴线出现偏斜；两处沉孔的中心距与卡盘原有安装孔位完全匹配，无需二次加工即可直接装配。

　　外形尺寸与安装边界方面，该颚板整体长度为42mm，宽度为26mm，总高度为32mm，底部导向凸台宽度为12mm，凸台高度为8mm，适配卡盘滑槽宽度12mm的三爪卡盘安装，安装后颚板的最大伸出量为18mm，最小夹持半径为8mm，最大夹持半径为35mm，可覆盖常规小型回转零件的装夹范围；建模过程中对所有棱边做了0.5mm的倒角处理，避免安装操作时划伤操作人员，同时减少应力集中，提升颚板的抗冲击寿命。从结构强度角度分析，颚板主体采用45钢材质建模时的受力模拟显示，在最大夹持力3000N的工况下，颚板最大变形量为0.008mm，远小于装夹精度允许的变形阈值，夹持面的接触应力分布均匀，不会出现局部应力过大导致的工件夹伤问题；

　　两处沉孔的深度设计为6mm，安装M5内六角螺钉后螺钉头部完全沉入孔内，不会与工件或卡盘其他部件产生干涉。对于三维建模初学者而言，该结构涵盖了拉伸、切除、倒角、孔特征等基础建模命令的应用，同时需要考虑配合面的公差设计与实际安装的干涉检查，是非常典型的机械零件基础练习案例，建模过程中可重点练习基准面选择、特征顺序规划、配合尺寸标注等核心技能，理解机械零件从功能需求到结构落地的设计逻辑，避免仅做外形建模而忽略实际工程应用的配合要求。在实际工装定制场景中，这类颚板还可根据具体加工零件的外形做进一步改型，比如在夹持面加工V型槽适配圆棒零件、加工仿形面适配异形零件，基础结构的安装尺寸保持不变即可快速适配不同装夹需求，大幅缩短工装设计周期。
