多安装位铰接式机械连接支座结构

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698147
  • 多安装位铰接式机械连接支座结构
  • 多安装位铰接式机械连接支座结构
  • 多安装位铰接式机械连接支座结构
  • 多安装位铰接式机械连接支座结构
  • 多安装位铰接式机械连接支座结构
  • 多安装位铰接式机械连接支座结构

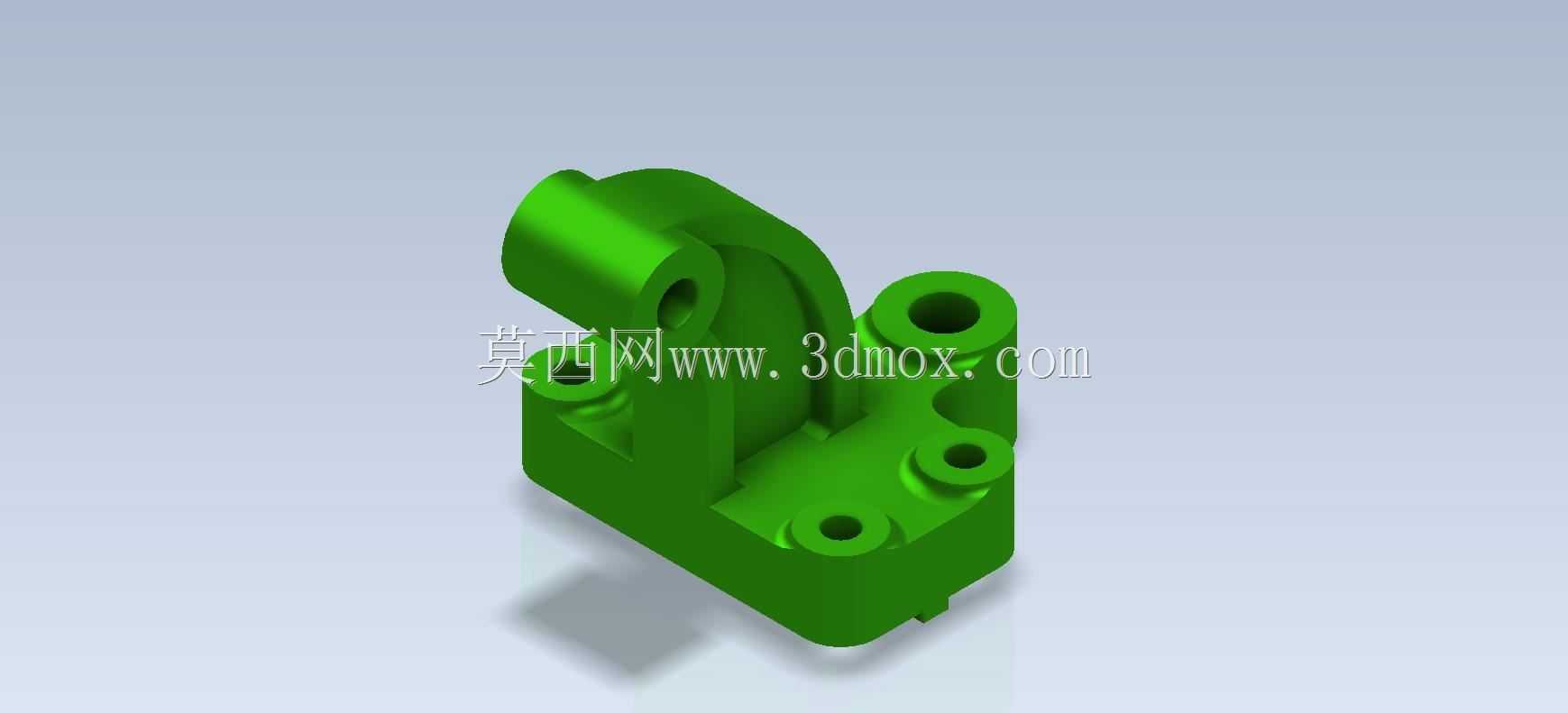

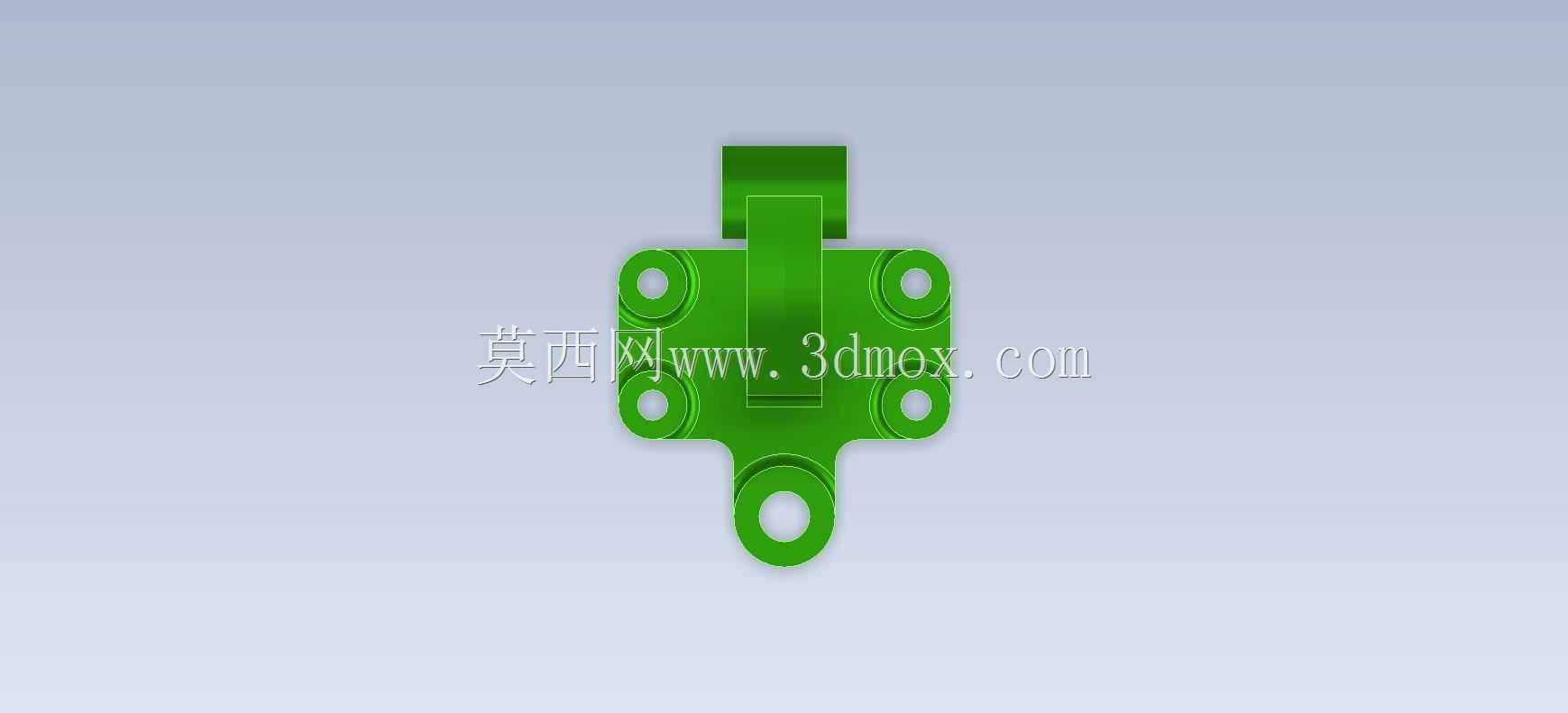

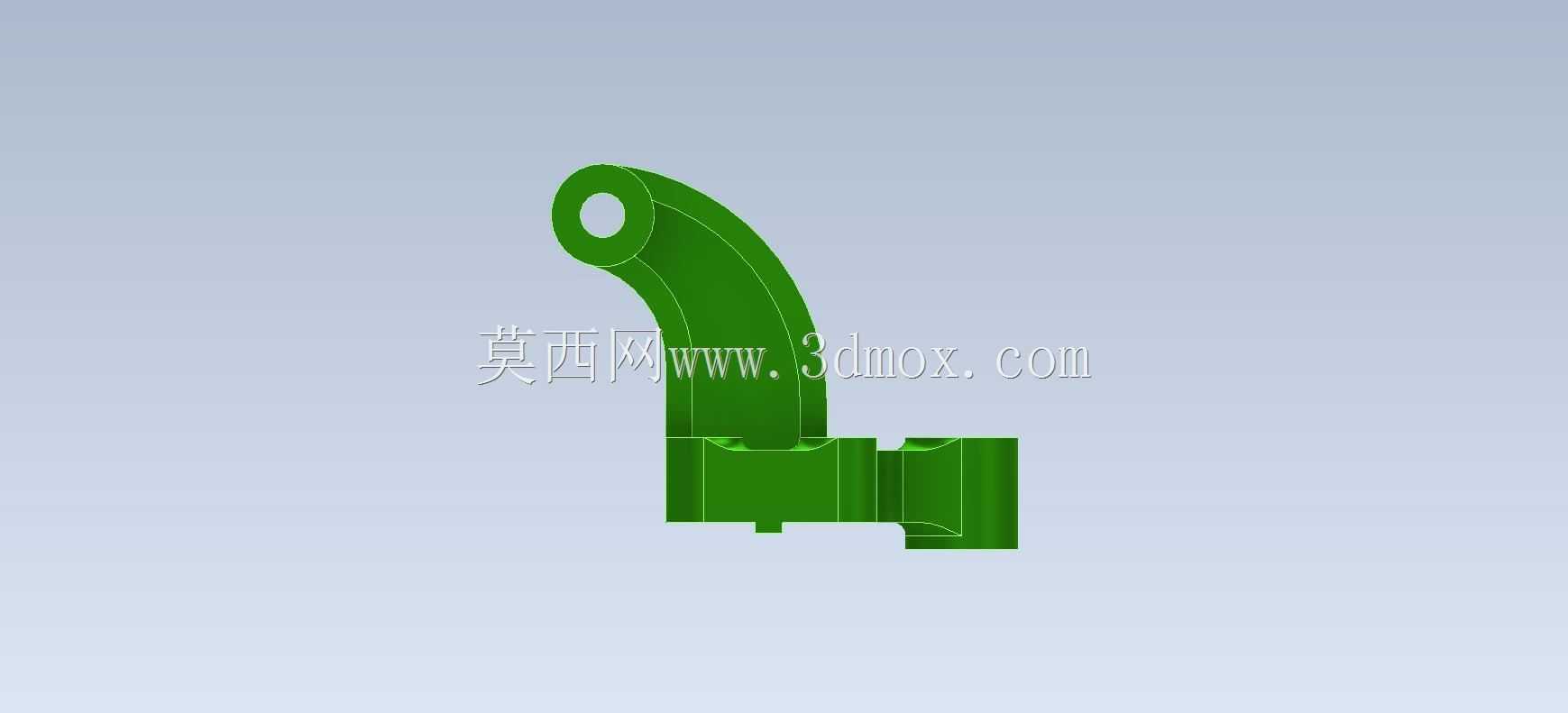

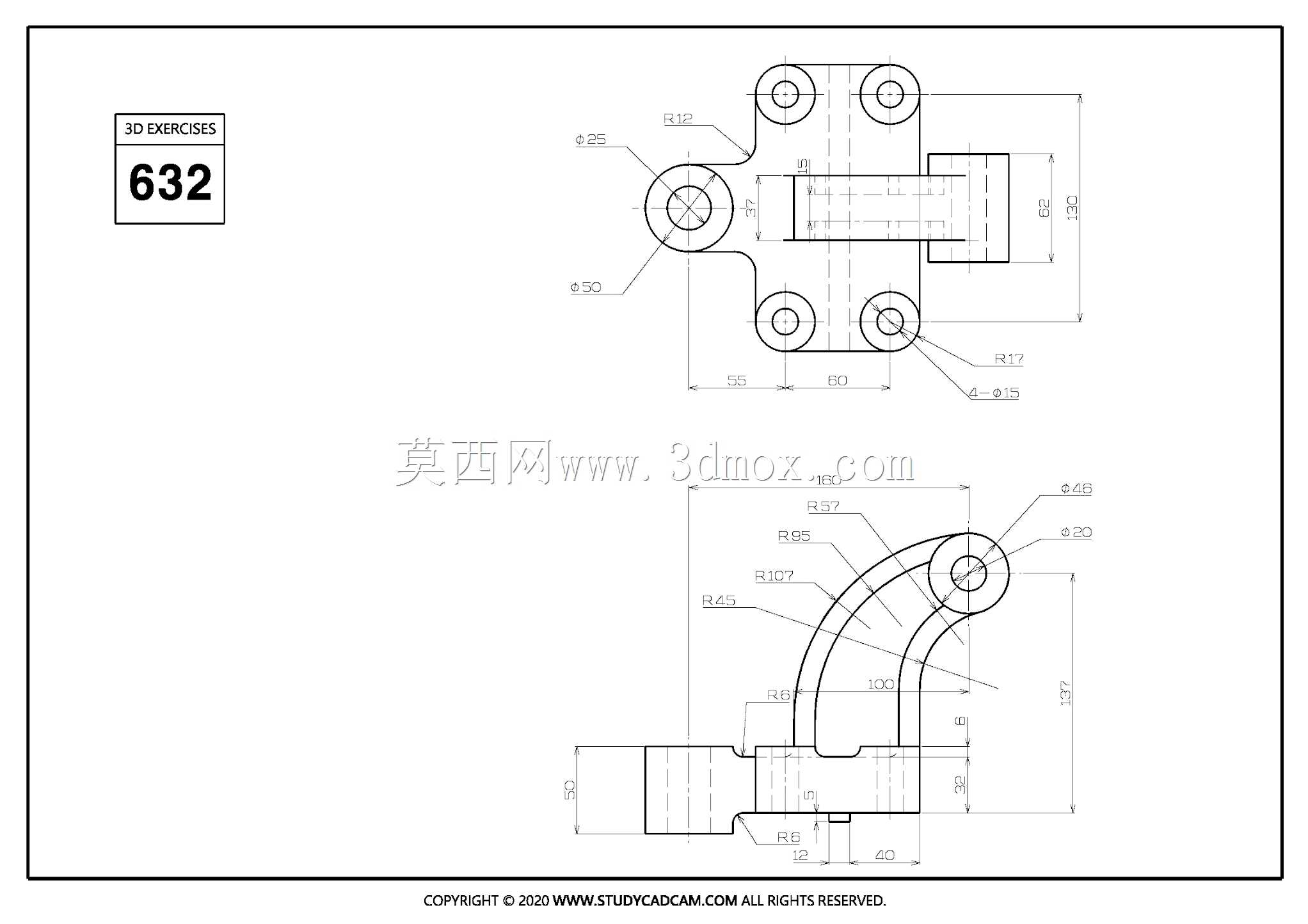

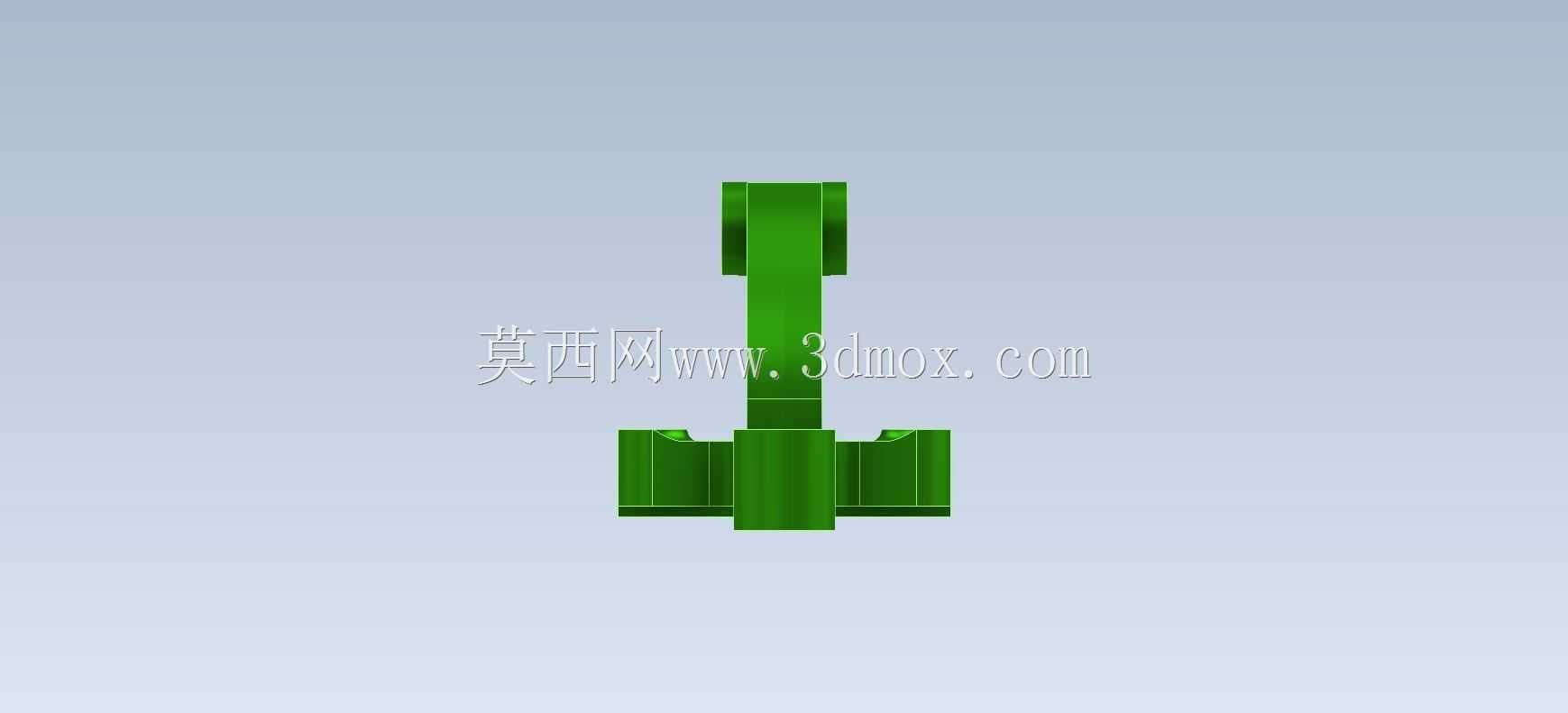

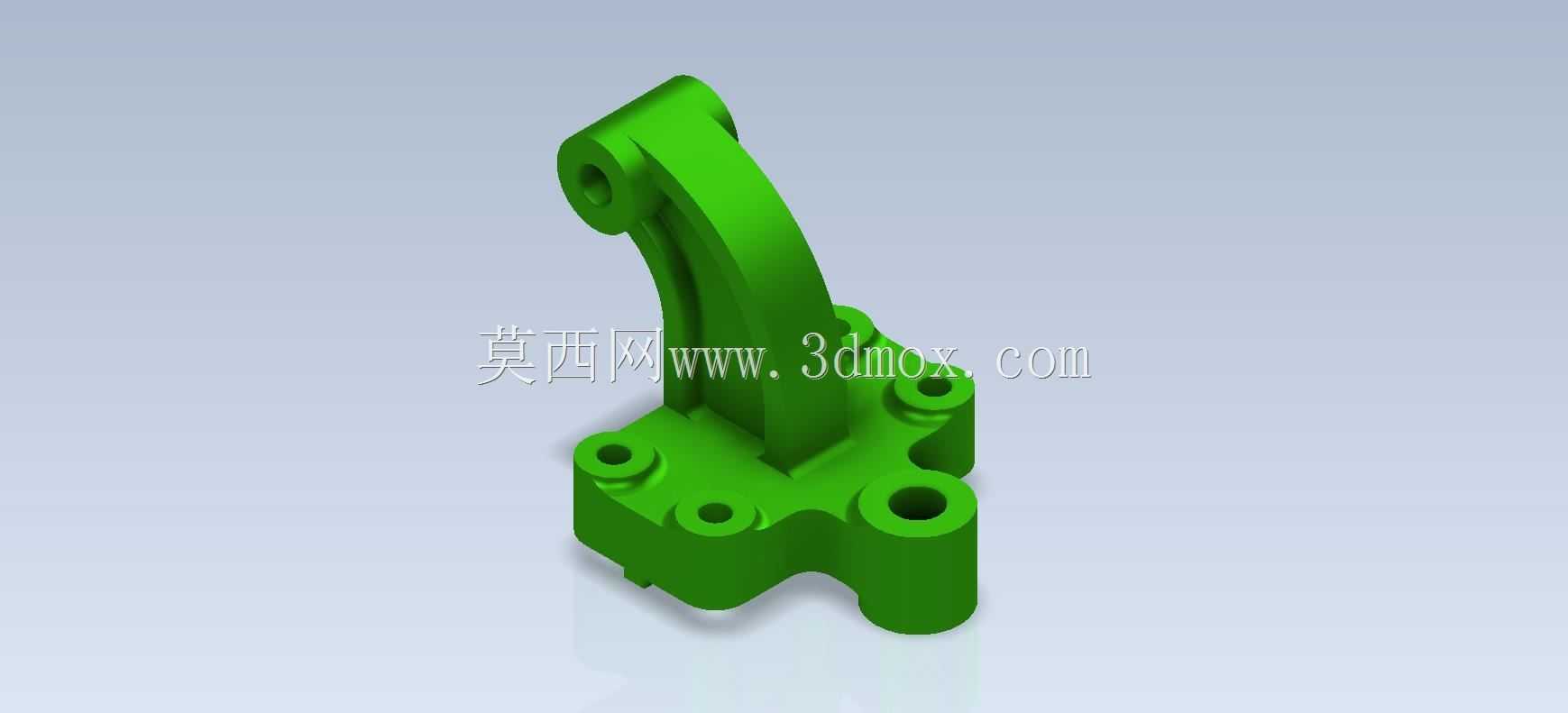

  在非标自动化生产线的工位定位模块、小型工装夹具的支撑单元以及教学实训台的机构演示组件中,这类带多组铰接孔与安装基面的连接支座是应用频次极高的结构件,它承担着相邻运动构件的铰接支撑、静态部件的位置固定以及力流传递的核心作用,很多入门结构设计人员在做机构方案时,往往容易忽略这类支座的安装边界与受力匹配,导致后期装配出现干涉或者运行过程中出现结构变形。从结构本身来看,这个零件的主体采用一体化铸造成型后再做机加工的工艺路线,主体基座部分设置了四个沉头安装孔,孔位分布在基座的四个角点位置,沉头深度刚好覆盖常规内六角圆柱头螺钉的头部高度,安装时螺钉头部完全沉入零件表面以下,不会对上方的铰接运动部件造成行程干涉,基座的底面设计为全平面结构,

  安装时可以直接贴合在铝型材工作台面或者钢板焊接的安装基板上,不需要额外加工避让槽,降低了配套安装面的加工要求。零件上部延伸出两组带同轴孔的铰接耳板,其中一组耳板的孔径更大,孔壁厚度也做了加厚处理,主要用于连接负载更大的摆臂构件,比如小型气动摆台的输出臂、手动夹具的压臂结构,另一组孔径稍小的铰接耳板则用于安装辅助定位的连杆或者传感器安装支架,两组耳板的孔轴线保持平行,且孔中心到基座安装面的高度差经过精确计算,保证铰接安装后的摆臂转动时,运动轨迹不会和基座边缘、安装螺钉发生碰撞。在设计这类支座结构的时候,首先要确定的是安装基面的边界尺寸,要匹配常用的工业铝型材槽距,比如40系列铝型材的中心槽距是40mm,

  那四个安装孔的中心距就设置为40mm的整数倍,这样安装时可以直接使用T型螺栓快速固定,不需要额外打孔适配;其次是铰接孔的位置精度,同轴的两个耳板孔要保证同轴度公差在0.02mm以内,不然铰接轴穿入后会出现卡滞,长期摆动还会造成孔壁的不均匀磨损,缩短零件的使用寿命;另外在耳板和基座的连接位置,都做了圆角过渡处理,避免应力集中,因为这个位置是力流转折的区域,设备运行过程中摆臂的往复冲击力会集中在转角位置,如果是直角过渡很容易在长期交变载荷下出现裂纹。从实际使用的场景来看,这类支座如果用在教学实训场景中,可以配合不同长度的铰接连杆、复位弹簧组成曲柄摇杆机构,给学员演示平面连杆机构的运动原理,零件上多余的安装孔还可以用来固定行程开关、

  位置传感器,拓展机构的功能边界;如果用在小型自动化设备的上料工位,大孔径的铰接位可以安装旋转料斗的支撑轴,小孔径的铰接位可以连接料斗的翻转驱动气缸,基座直接固定在设备的机架面板上,整个结构紧凑,不需要额外设计复杂的支撑支架,能有效减少设备的整体装配零件数量,降低装配调试的工作量。在建模过程中,这类零件的建模逻辑也很有代表性,首先要从安装基面开始绘制草图,确定四个安装孔的位置和基座的整体轮廓,然后拉伸生成主体基座,再在基座上绘制铰接耳板的截面轮廓,拉伸生成耳板结构,之后对所有的锐边做倒角或者圆角处理,最后添加沉头孔、铰接孔的细节特征,建模过程中要注意各个特征的父子关系,避免后期修改孔位或者整体尺寸时出现特征报错,同时要预留好加工余量,比如铰接孔的直径要按照基孔制的公差要求预留铰孔余量,安装面的平面度要满足机加工的工艺要求,不能出现壁厚不均匀的情况,不然铸造过程中容易出现缩孔缺陷,影响零件的结构强度。
