化油器本体结构三维建模练习作品

　　化油器作为内燃机燃油供给系统的核心部件，其本体结构的合理性直接决定了燃油雾化效果、混合气浓度均匀性以及整机动力输出的稳定性，广泛应用于通用小型汽油机、摩托车发动机、小型农用动力设备等场景，这类部件的结构设计一直是机械三维建模入门阶段的典型练习载体，能帮助从业者快速掌握复杂腔体类零件的建模逻辑与工程化设计思路。

　　从实际设备用途来看，化油器本体承担着容纳燃油计量组件、空气进气通道、混合腔室、安装定位接口的多重作用，需要同时满足油路密封、气道顺畅、安装紧固的多重要求，在实际工况下还要承受发动机运行带来的振动、温度交变以及燃油的轻微腐蚀，因此本体的结构设计不能只追求外观形态，必须兼顾实际使用中的力学性能与装配兼容性。

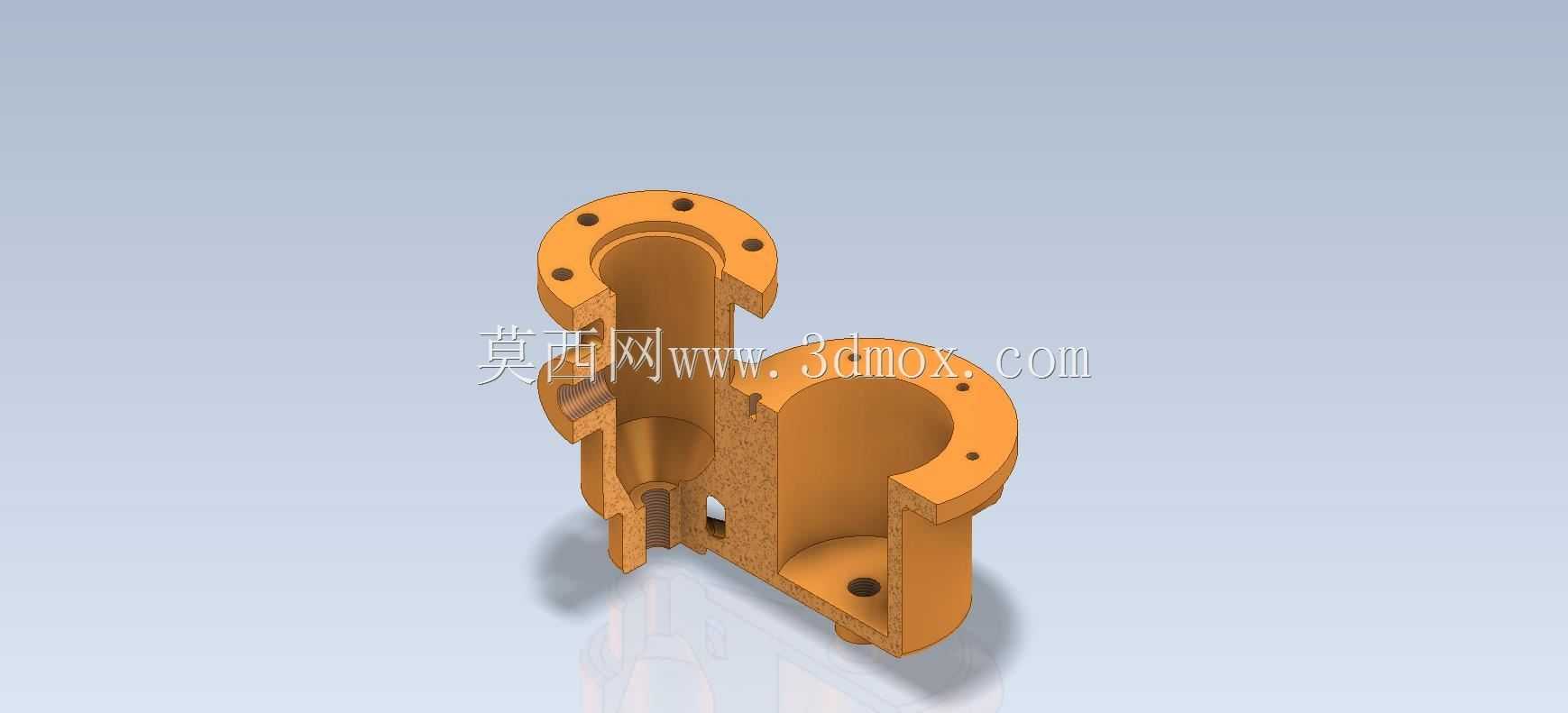

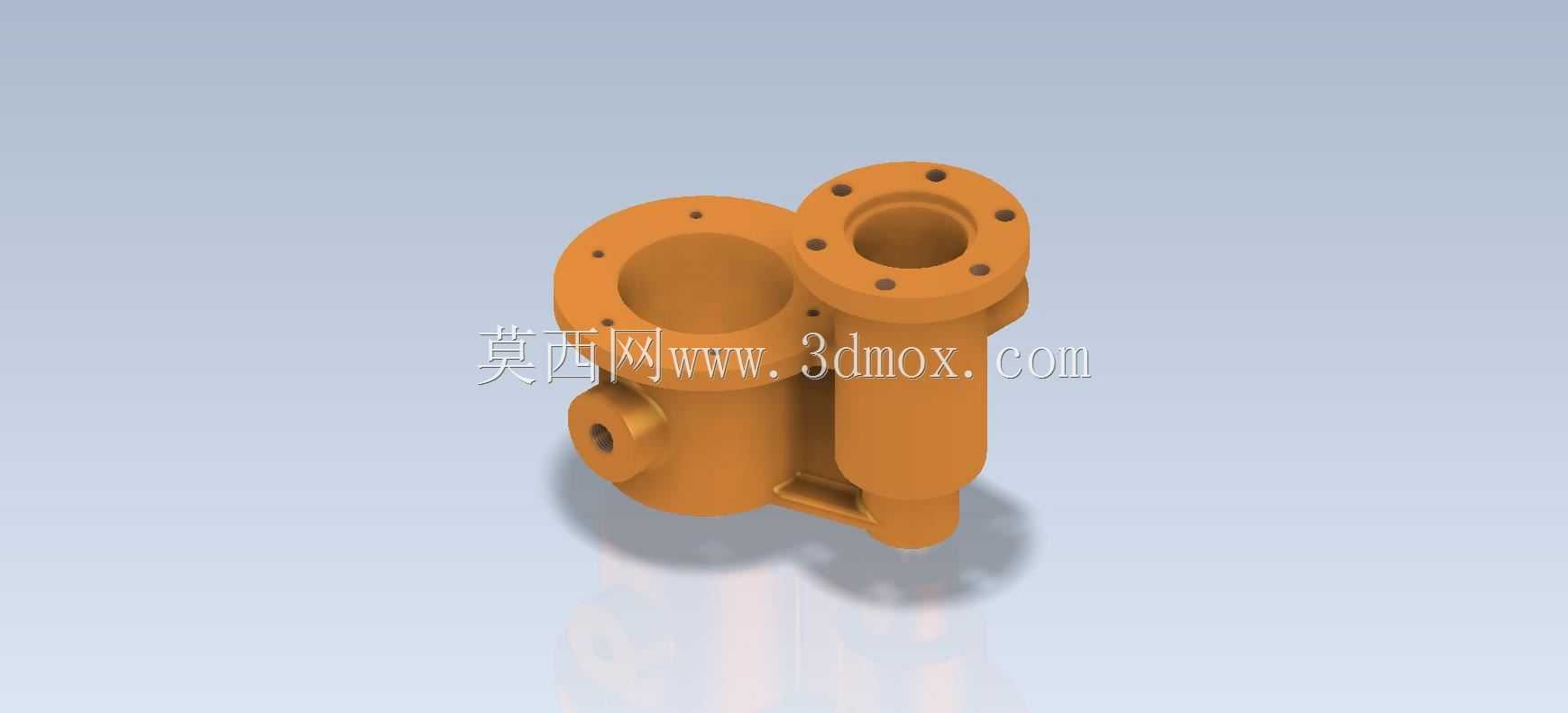

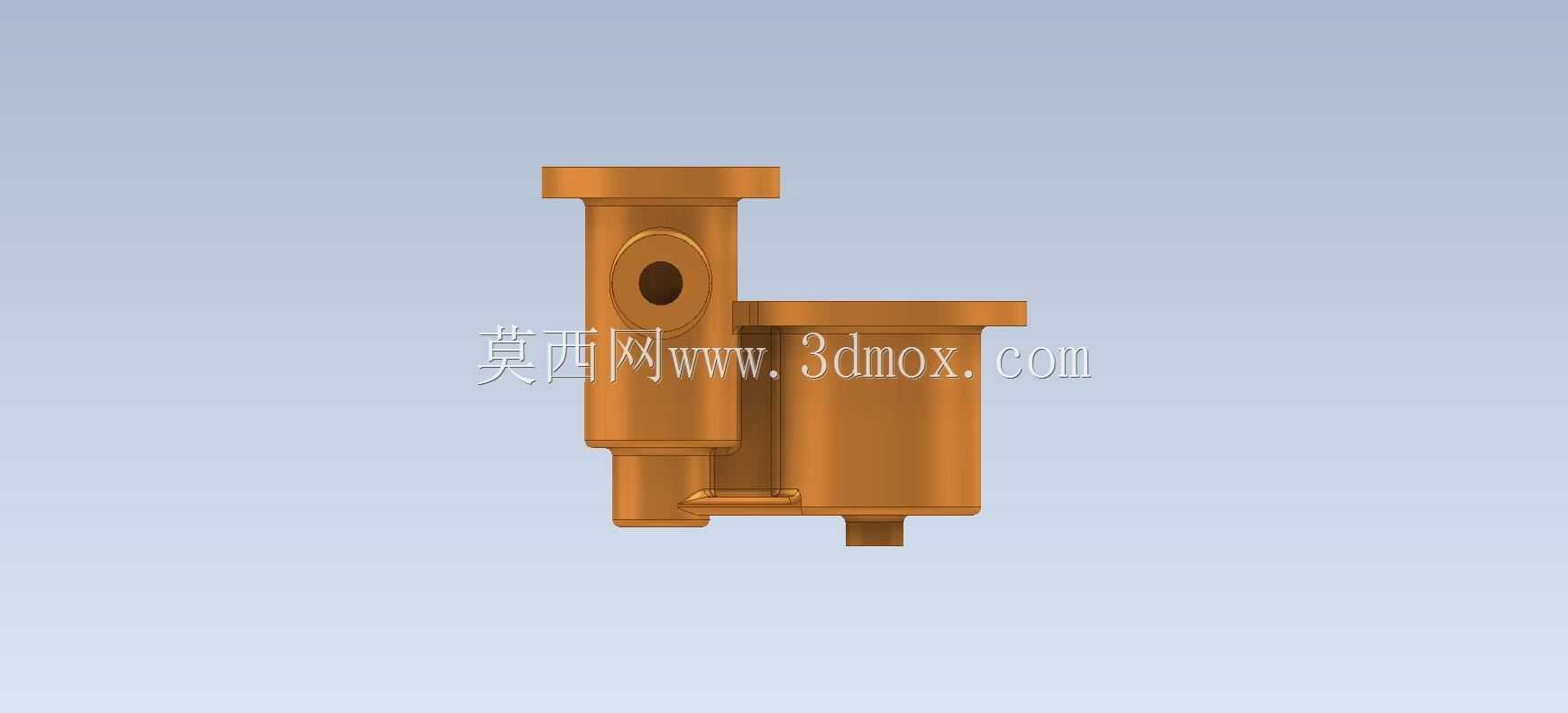

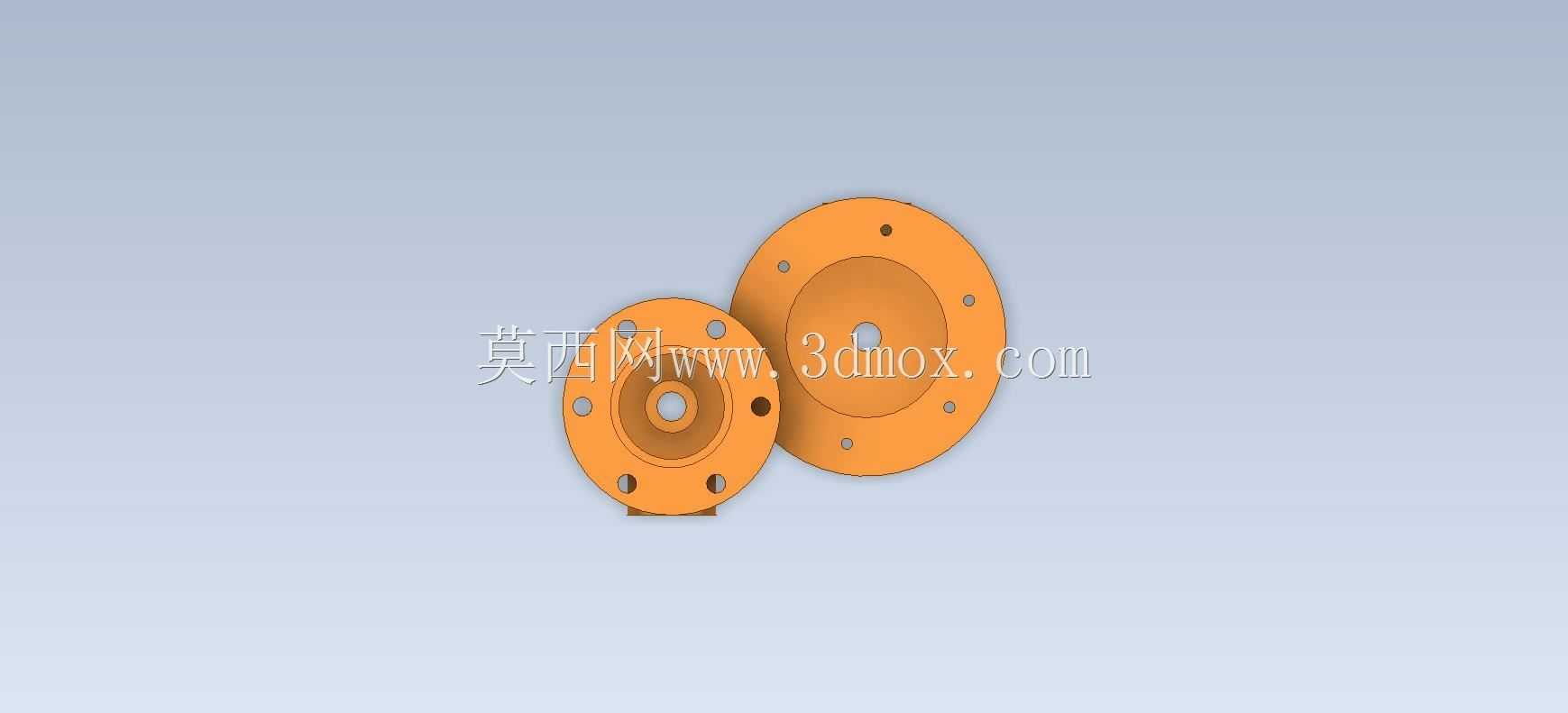

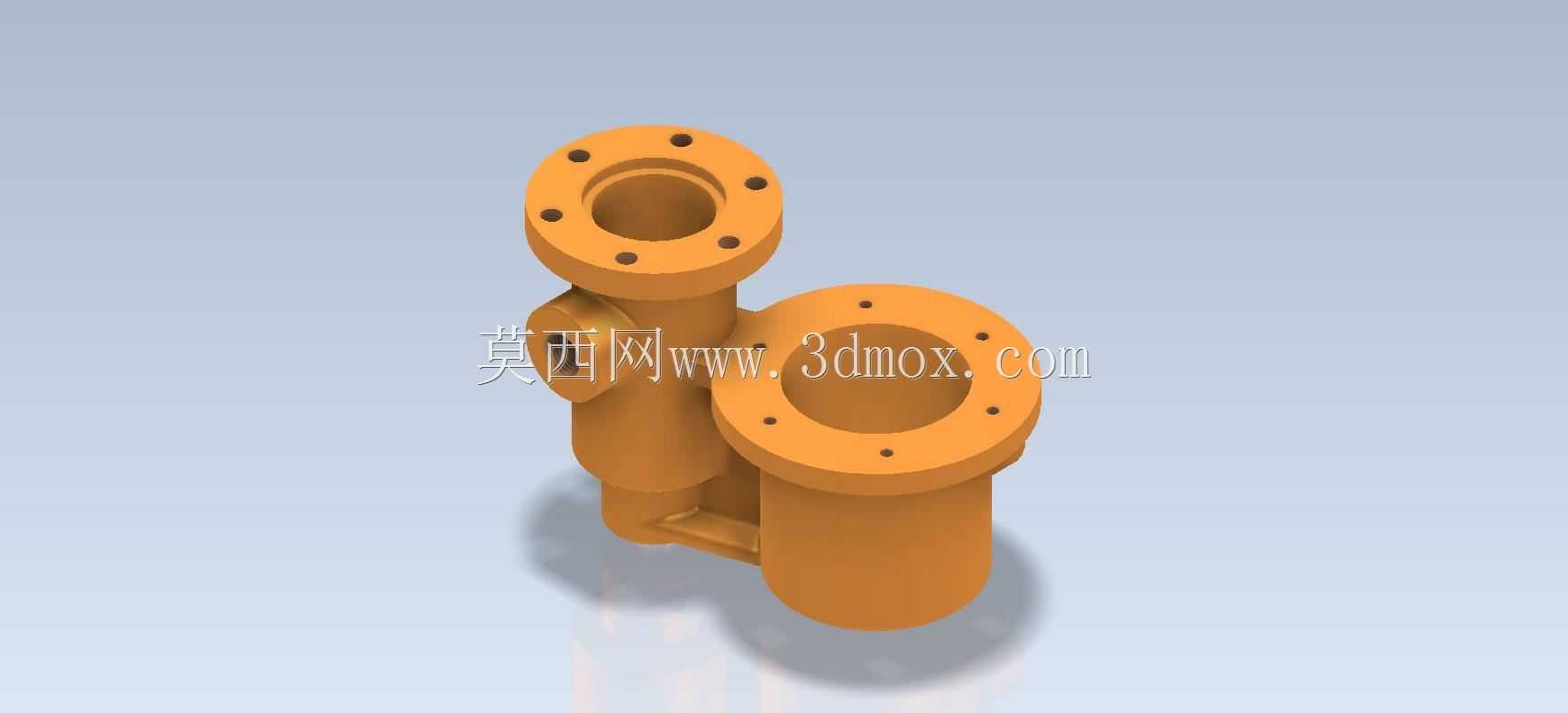

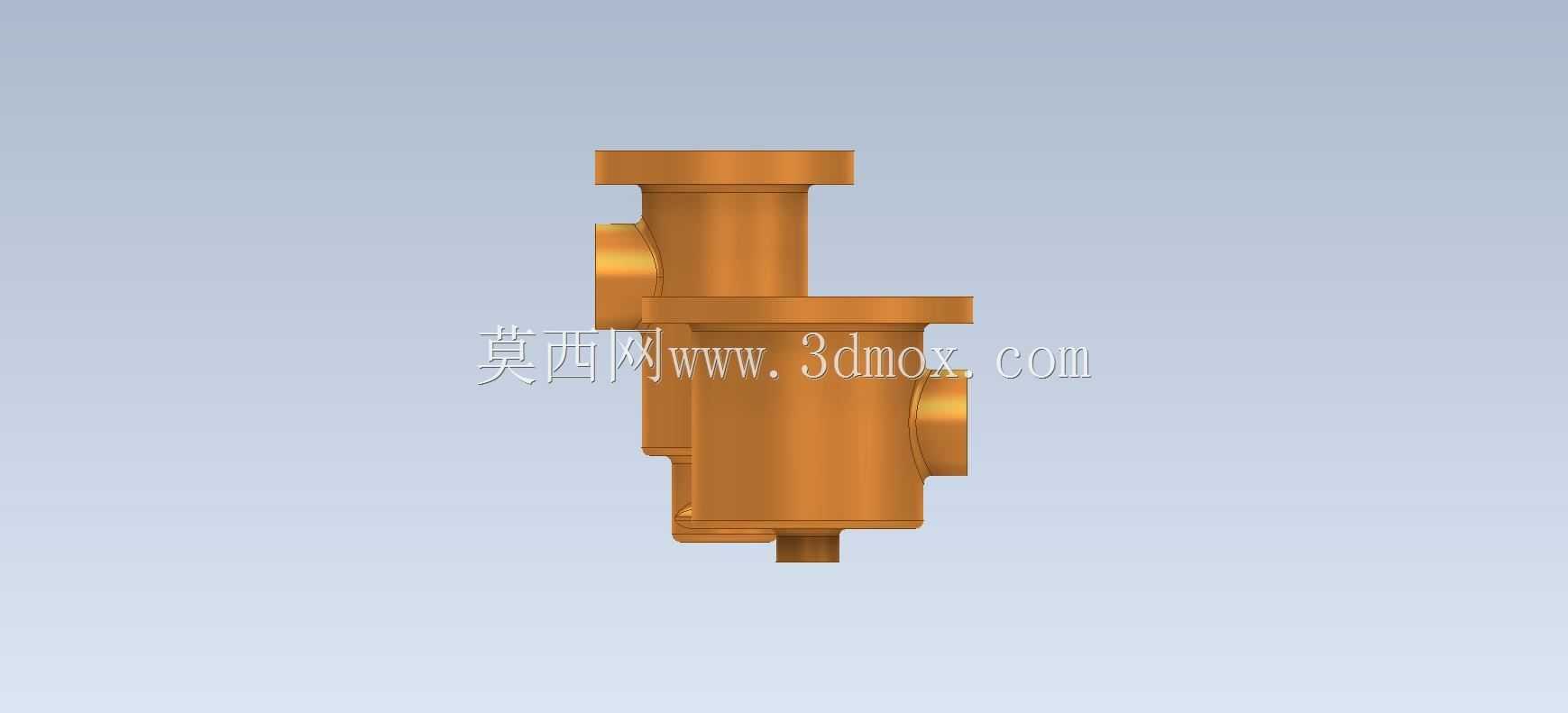

　　在产品功能特性层面，这个化油器本体采用双法兰接口布局，上方的小直径法兰用于对接进气喉管或者空气滤清器连接段，法兰面上均匀分布的螺栓孔采用圆周等分布置，能保证连接时的压紧力均匀分布，避免出现密封不严导致的漏气问题，直接影响混合气浓度的精准控制；侧上方的斜向接口用于安装燃油量孔或者怠速调节组件，接口的角度经过实际装配验证，能保证后续调节操作的空间充足，不会和周边的发动机壳体、油门操纵机构产生干涉；下方的大直径法兰用于对接发动机进气歧管，法兰面的平面度要求较高，建模时需要严格控制安装面的形位公差逻辑，保证和歧管对接时的密封性能，避免漏气导致的怠速不稳、动力不足等实际故障。本体的腔体部分采用一体化的流线型过渡设计，空气从进气法兰进入后，能顺着腔体的曲面平滑流向混合腔，减少气道内的气流紊流，降低进气阻力，这对于提升发动机的充气效率有直接帮助；油路通道和气道的交汇位置设计了合理的倒角过渡，能让燃油在气流冲击下更好地雾化，避免燃油在腔壁沉积形成油滴，导致混合气浓度不均。本体侧面的加强筋结构连接了上下两个腔体，既可以提升整体结构的刚性，减少发动机振动带来的本体形变，也能在铸件生产时减少壁厚不均导致的缩孔、变形问题，符合铸造类零件的工艺设计要求。

　　从设计思路来看，这个建模练习遵循了从基准到特征、从整体到局部的工程化建模逻辑，首先确定两个主腔体的中心轴线位置，根据实际的安装边界确定两个腔体的中心距与高度差，保证整体的安装尺寸能匹配常见的小型单缸汽油机的安装空间；之后通过拉伸、旋转特征构建主体的腔体结构，再通过布尔运算去除内部的流道空间，过程中严格控制壁厚的均匀性，避免出现局部壁厚过薄导致的强度不足，或者壁厚过厚导致的材料浪费、铸件缺陷；后续添加法兰特征时，先确定每个法兰的安装基准面，再绘制螺栓孔的分布圆，按照圆周阵列的方式生成安装孔，保证孔位的位置度符合装配要求；最后添加过渡圆角、加强筋、安装凸台等细节特征，所有的圆角尺寸都结合铸造工艺的要求设置，避免出现锐角导致的应力集中，也符合铸件生产的拔模要求。

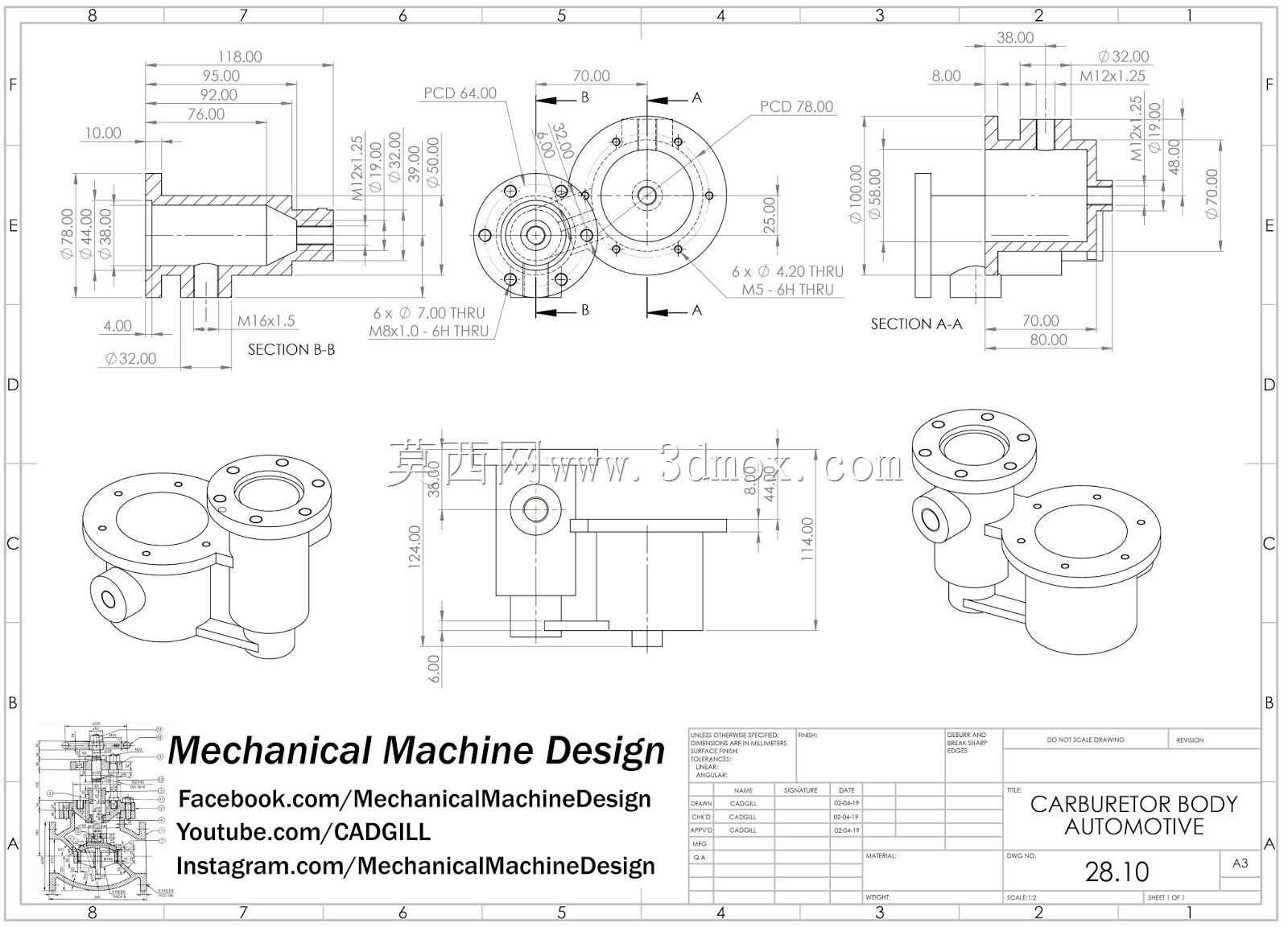

　　在外形尺寸与安装边界方面，这个化油器本体的整体高度控制在适配小型通用汽油机的范围内，两个法兰的分布圆直径、螺栓孔孔径都参考了通用化油器的标准尺寸，能和市面上常见的同规格化油器安装配件互换；本体的最大外轮廓尺寸经过校核，安装到发动机上之后，不会和周边的油箱、启动拉盘、导风罩等部件产生空间干涉，各个外接接口的伸出长度也预留了足够的管路安装空间，比如燃油接口的长度足够安装油管卡箍，调节螺钉的位置预留了螺丝刀操作的空间，不需要额外拆卸周边部件就能进行怠速调整，这些细节都是实际工程设计中必须考虑的安装边界问题，也是三维建模练习中需要重点关注的工程化要点，不能只追求外观形似而忽略实际装配与使用的需求。

　　对于三维建模初学者来说，这类腔体类零件的练习能帮助快速掌握基准建立、特征阵列、布尔运算、曲面过渡等常用建模命令的使用，同时也能建立起面向工艺、面向装配的设计思维，避免出现纯外观建模脱离实际工程需求的问题，在建模过程中需要反复核对各个特征的位置关系、尺寸逻辑，思考每个结构对应的实际功能，才能真正通过练习提升结构设计的能力，而不是简单的外形描摹。
