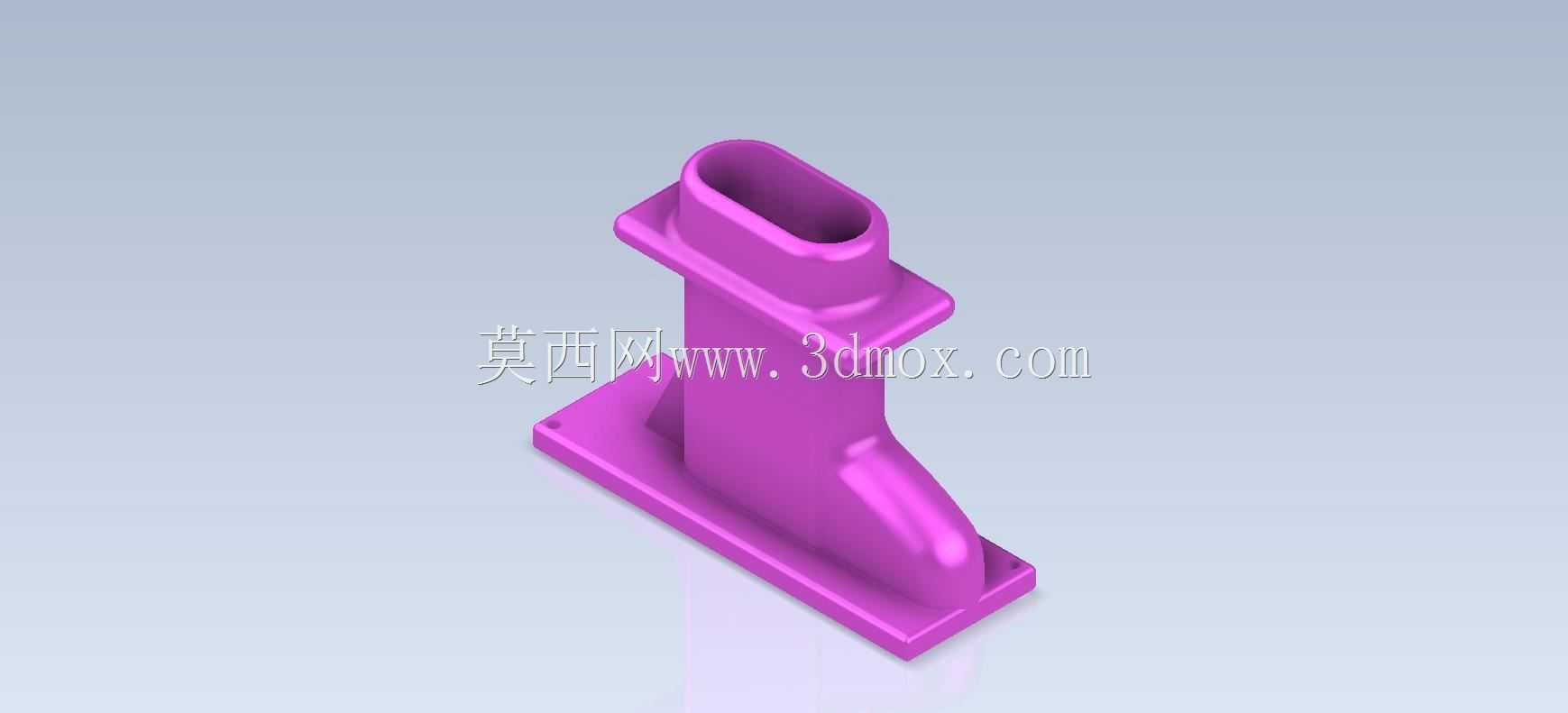

这类带安装底座的异形管状支撑件,在轻工输送设备、小型自动化生产线的物料导向工位十分常见,多数时候承担着导向通道与结构支撑的双重作用,既需要为柱状物料、压缩空气管路或者线束提供定向通过的通道,又要作为相邻功能部件的安装承载基座,承受设备运行过程中产生的侧向载荷与振动冲击。从结构设计逻辑来看,底部的矩形安装法兰是整个零件的装配基准,法兰上预留的两个安装孔位采用对角布置,能够在最小的法兰轮廓尺寸下实现稳定的压紧固定,避免安装后出现绕安装轴的转动偏移,法兰的厚度经过受力校核,在常规M6螺栓的锁紧力矩下不会发生压溃变形,同时法兰底面设计为全平面加工基准,能够与安装机架的型材表面完全贴合,减少装配时的垫片调整工作量。

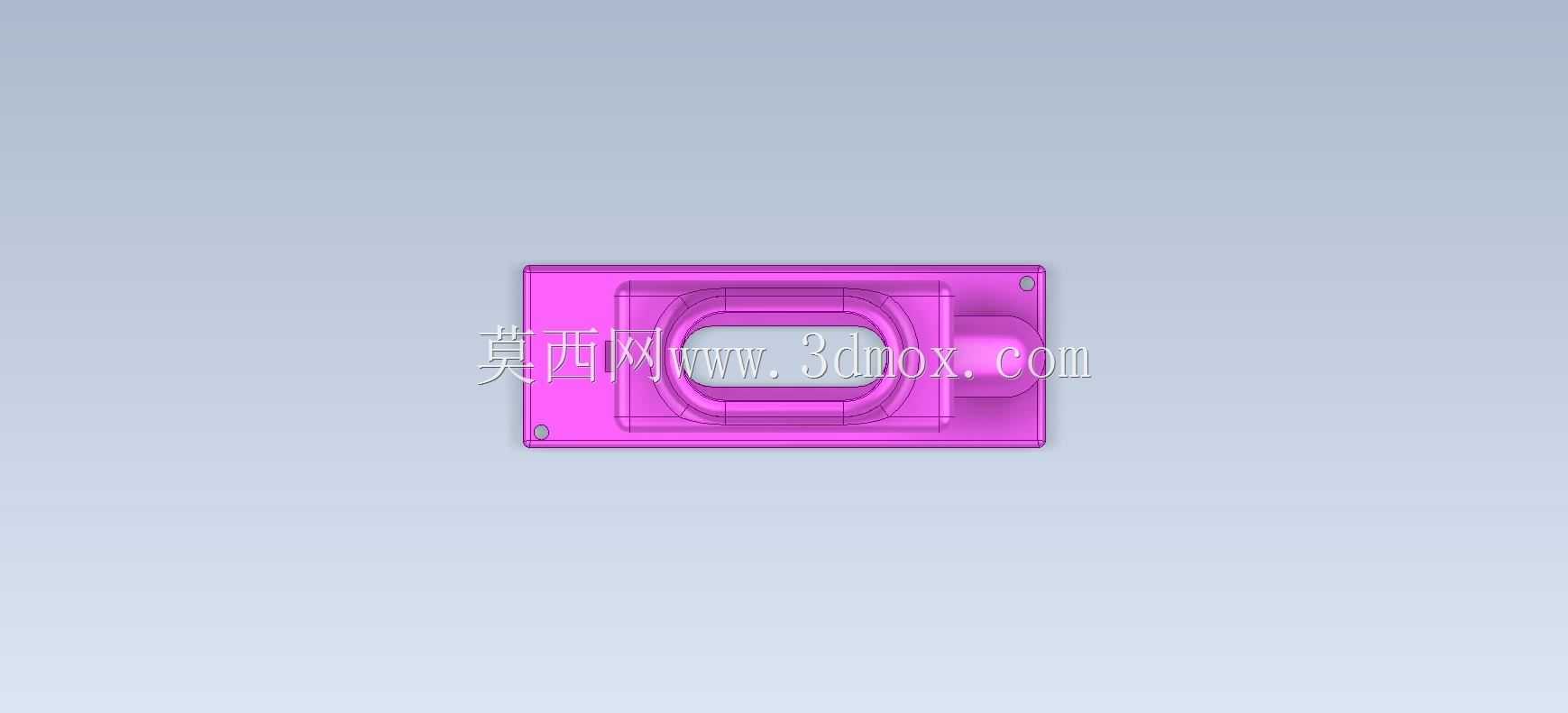

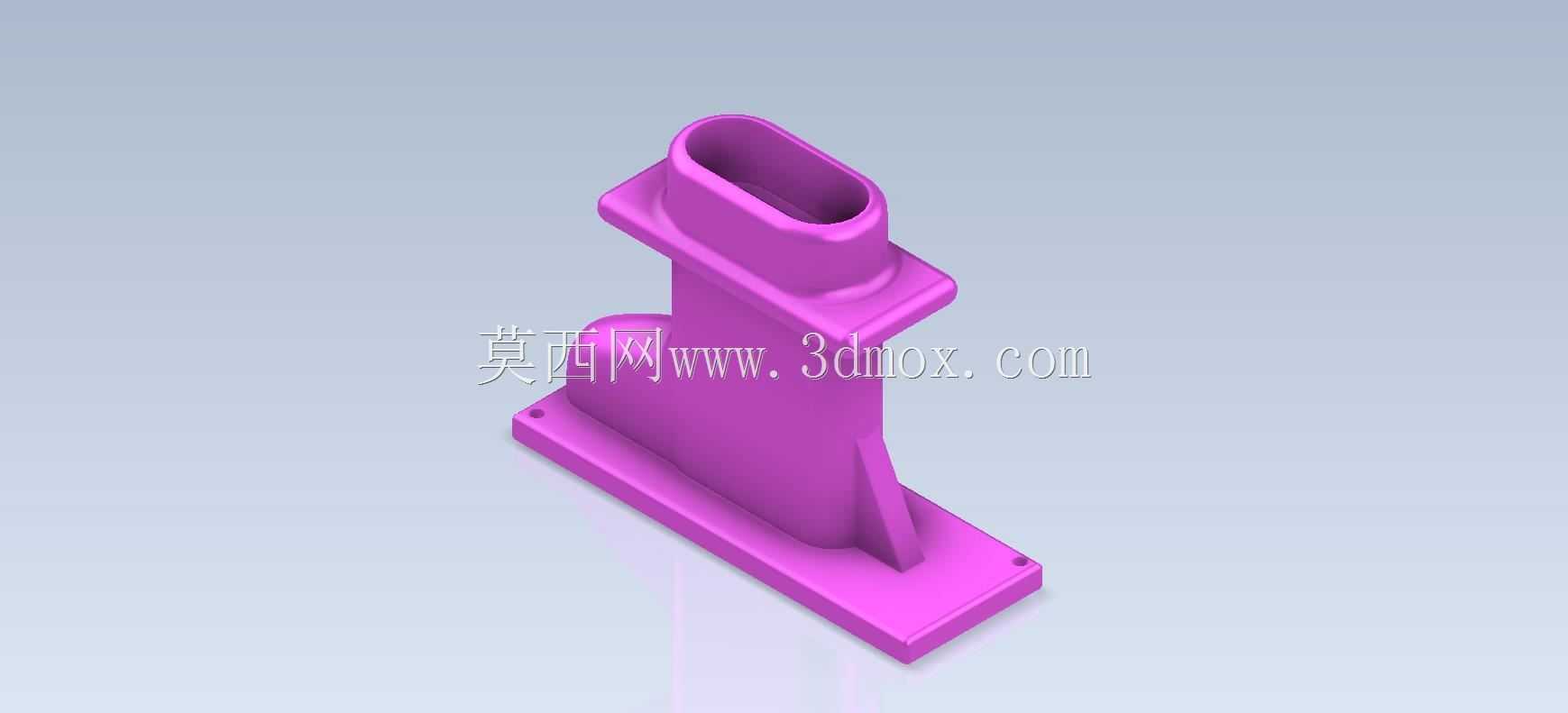

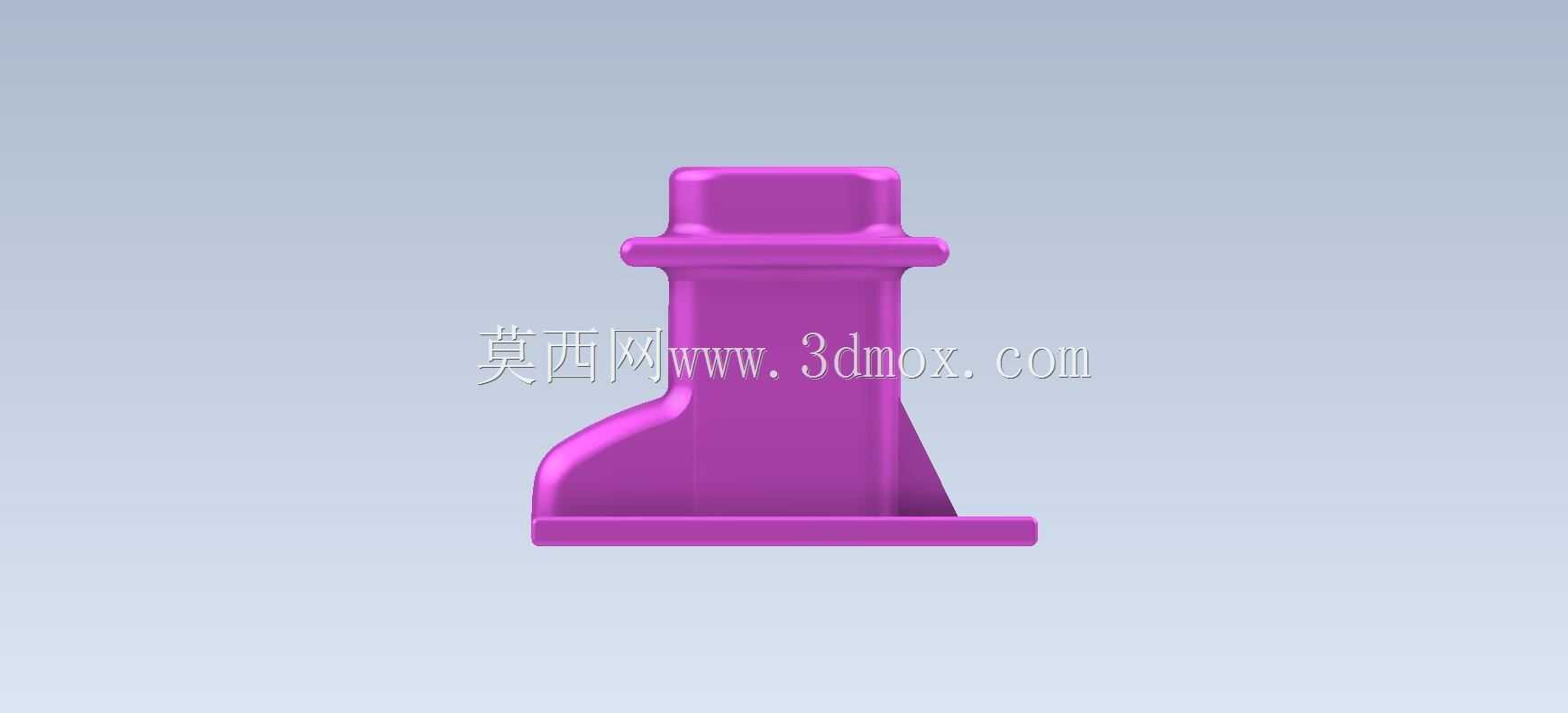

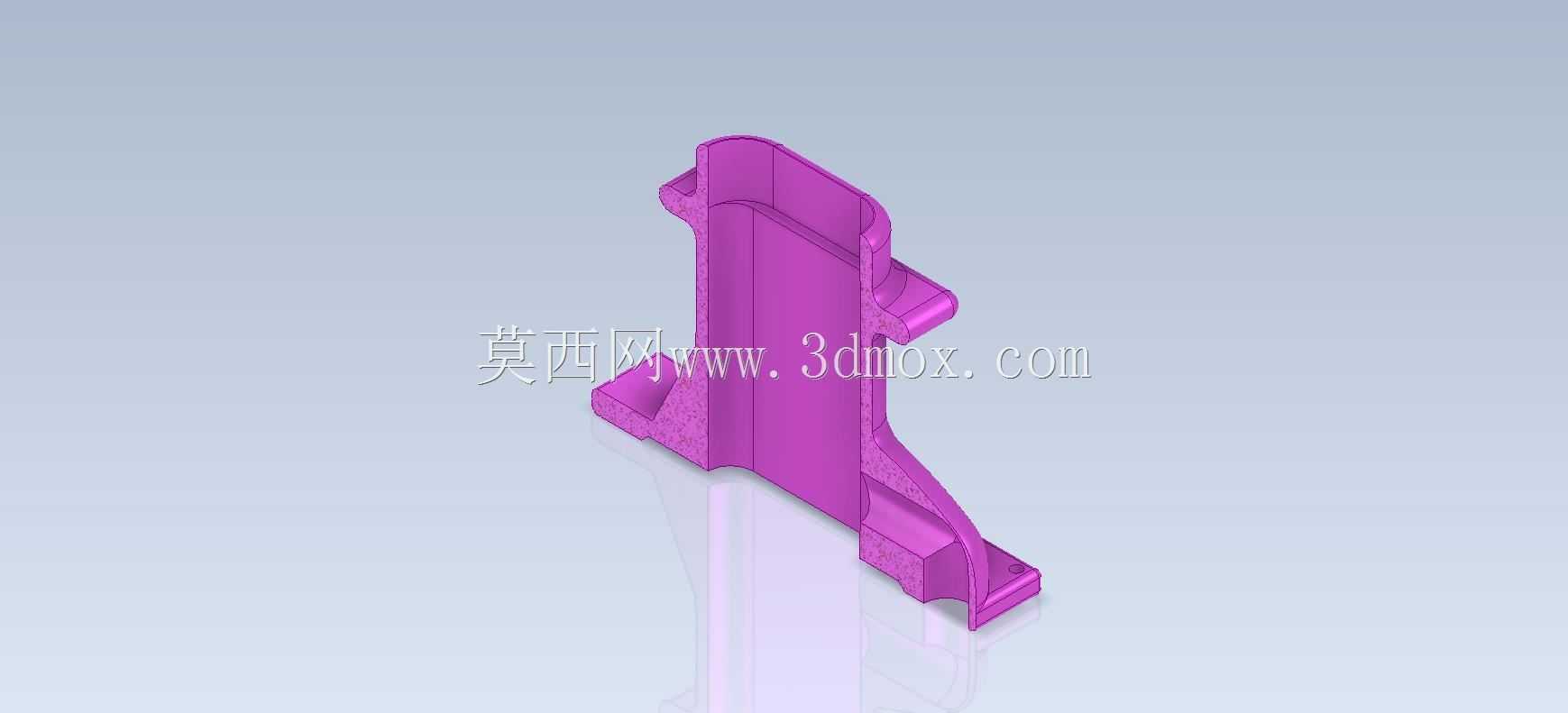

主体的支撑段采用变截面过渡设计,从底部法兰位置向上逐步收窄,同时在侧壁与法兰连接的位置设置了三角形加强筋,这处加强筋并非对称布置,而是偏向载荷受力的一侧,针对性抵消管状通道在接入外接管路后产生的偏心弯矩,避免长期受载后连接根部出现应力开裂。上部的管状接口采用扁椭圆形的截面设计,并非常规的圆形管口,这种截面设计一方面是为了匹配特定截面形状的物料输送需求,比如扁形包装的物料导向、扁平线束的防护穿设,另一方面也能在有限的安装空间内提升管口的通流面积,相比同外接尺寸的圆形管口,扁椭圆截面在横向空间受限时的通过效率提升近三成。管口位置设计了一圈凸起的定位止口,能够与外接的软质护套或者配对法兰实现快速定位装配,不需要额外调整同轴度,

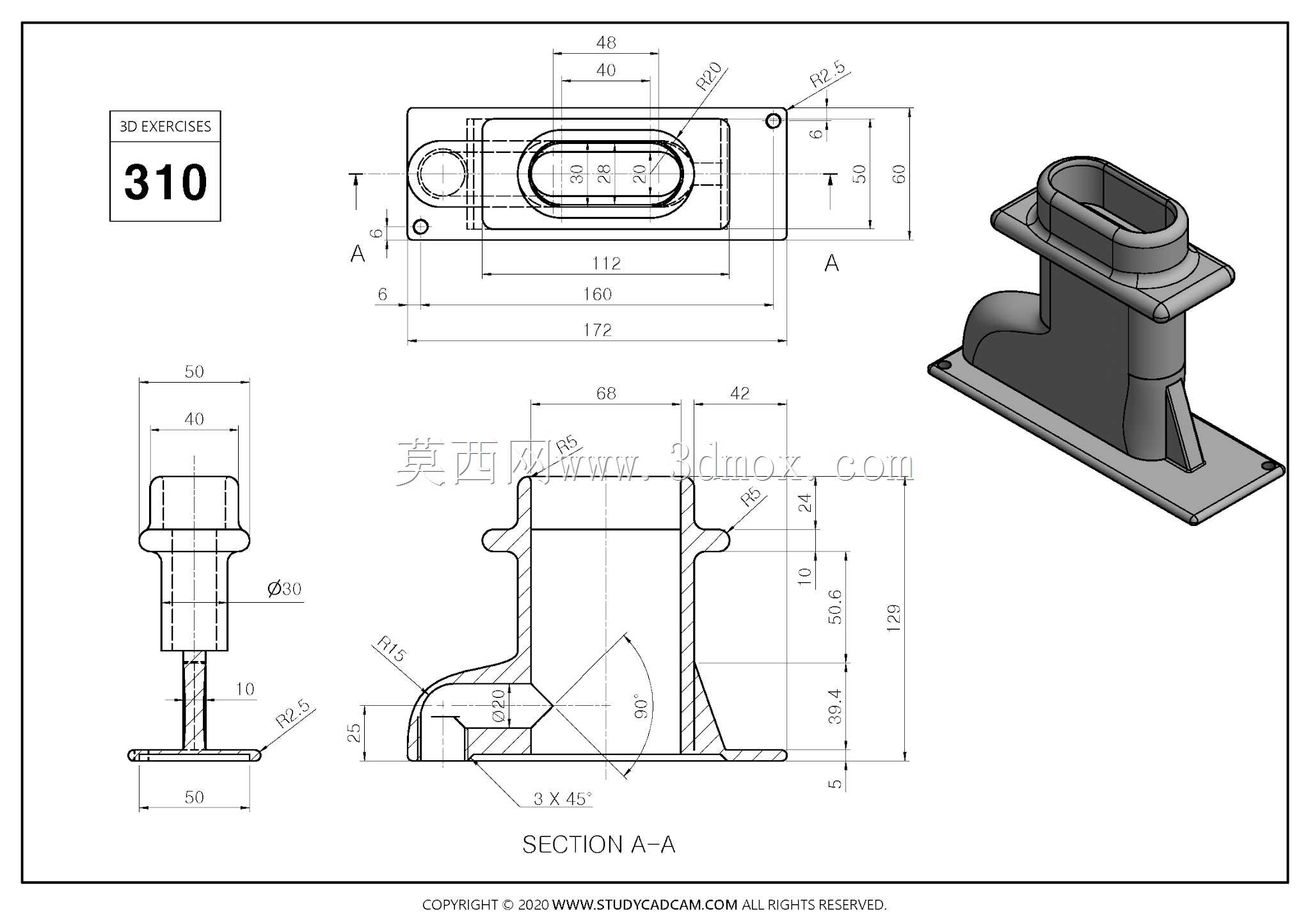

止口的高度控制在3mm,既能够保证装配时的定位可靠性,又不会因为止口过长导致装配后出现应力集中。整个零件的外形过渡全部采用圆角处理,没有尖锐的棱角,一方面是为了避免生产装配过程中划伤操作人员,另一方面也能消除注塑或者铸造成型过程中的应力集中点,提升零件的疲劳寿命。在安装边界上,底部法兰的长宽尺寸控制在120mm×80mm范围内,能够直接适配市面上常规的40系列、50系列工业铝型材的安装槽位,不需要额外制作转接安装板,零件的总高度控制在150mm左右,上部管口的中心距离安装底面的高度为130mm,在多数小型自动化设备的侧边安装场景下,不会与设备的主输送通道产生运动干涉。从实际使用场景来看,这类零件常被用在包装设备的标签料带导向工位、
小型电子组装线的线束防护穿设位置、以及小型气动系统的管路转接支撑位,相比采用标准圆管焊接法兰的自制件,一体成型的结构不存在焊接变形的问题,装配后的位置精度更高,同时异形的管口截面能够适配特殊的走线或者走料需求,不需要额外加装导向接头。设计过程中需要重点关注的是加强筋的布置位置,需要结合实际受力方向调整筋位的偏向,如果筋位布置在不受力的一侧,不仅起不到加强作用,反而会增加零件的整体重量,同时在管口与主体段的过渡位置,需要采用大圆角顺滑过渡,避免物料或者线束通过时出现卡滞,尤其是在输送表面带包装的物料时,过小的过渡圆角容易刮破包装材料,影响生产节拍。另外安装法兰上的孔位需要设计一定的安装间隙,通常孔直径比所用安装螺栓大1mm,能够补偿安装机架上的孔位加工误差,降低装配时的对位难度。
