L型带孔支撑定位角座结构建模练习

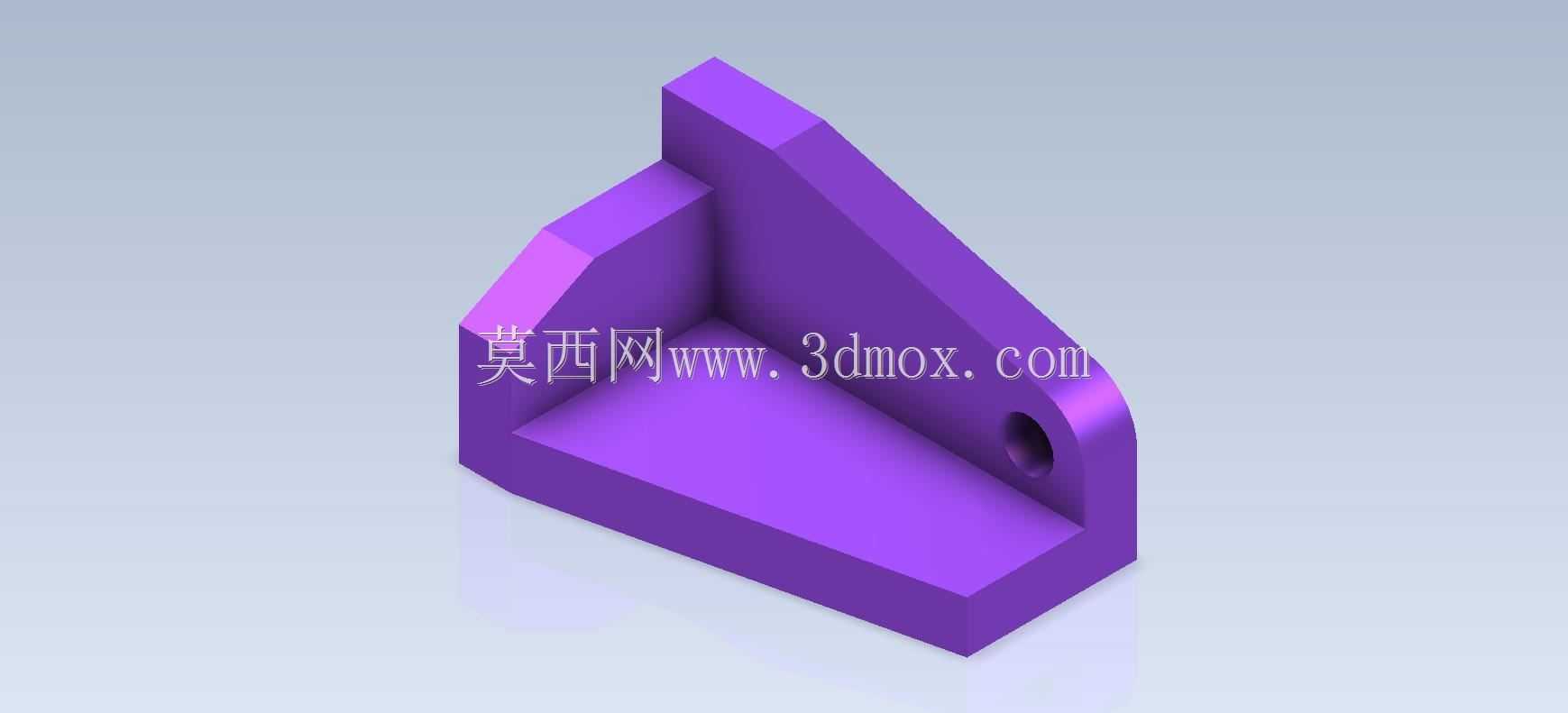

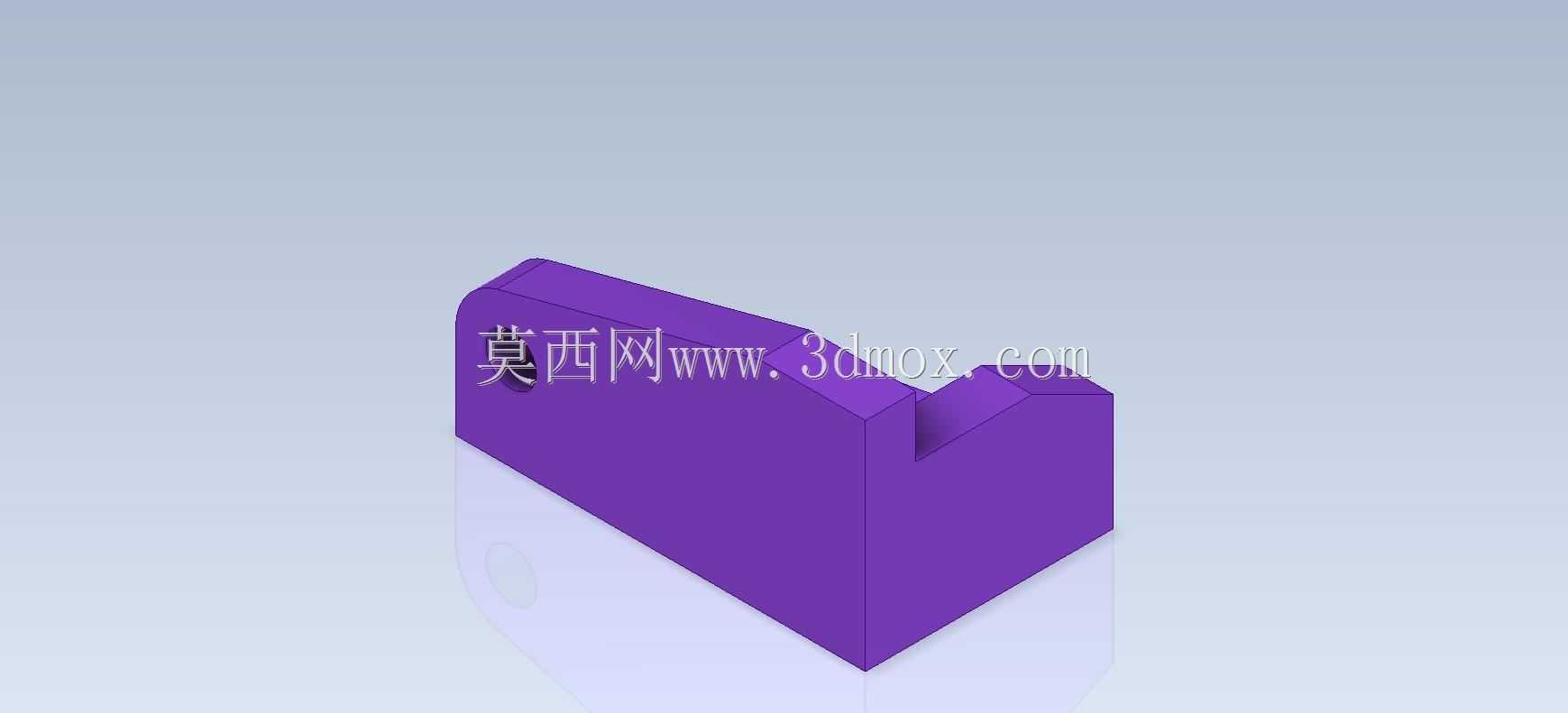

　　本次建模的L型带孔支撑角座，是工业装配场景中十分常见的小型承载定位零件，这类零件广泛出现在自动化生产线的工位旁、小型设备的机架拼接处、工装夹具的基体连接位置，主要承担两个垂直方向的载荷传递与部件定位作用，区别于普通的直角角码，该零件在垂直立板的端部做了圆弧加厚处理，同时在圆弧段开设了同轴通孔，既可以通过底板的平面完成与安装基面的贴合固定，也能借助立板端部的孔位完成铰接类部件的连接，或是穿入定位销实现相邻组件的位置限定。

　　从实际使用的工况来看，这类角座通常不会承受大吨位的冲击载荷，更多是承担静态支撑、小范围的位置限位，或是作为轻载铰接部件的安装基座，比如在小型输送线的侧边挡板安装、检测工位的传感器支架固定、工装夹具的侧向定位块安装场景中，这类结构的零件都能发挥作用。设计这类零件的时候，首先要确定两个垂直安装面的平面度要求，因为安装面如果存在翘曲，会导致后续固定后出现应力集中，长期使用容易出现连接松动甚至零件开裂的问题，因此建模过程中两个垂直的贴合面都需要做拔模检查，确保后续机加工或者3D打印的时候，安装面能够获得足够的加工余量，不会出现结构干涉。

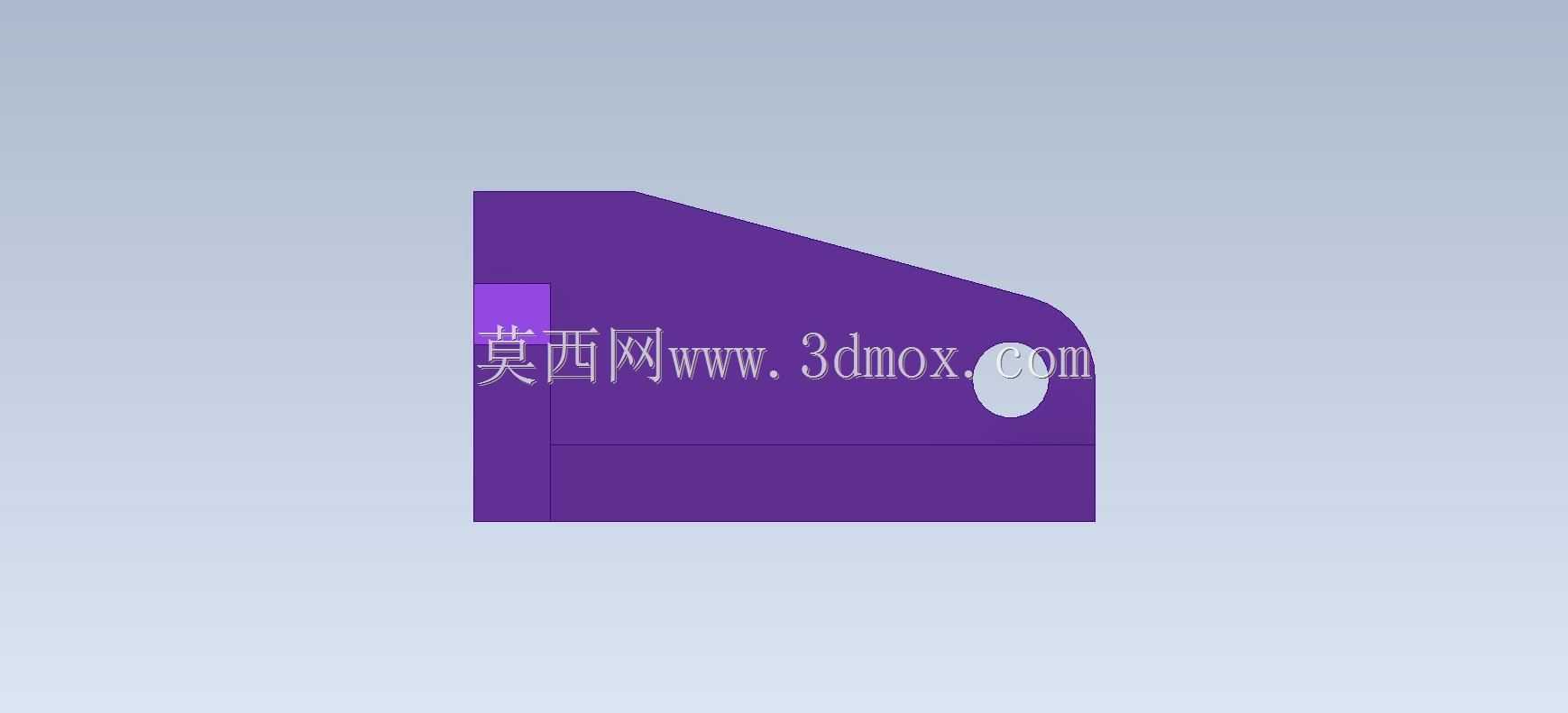

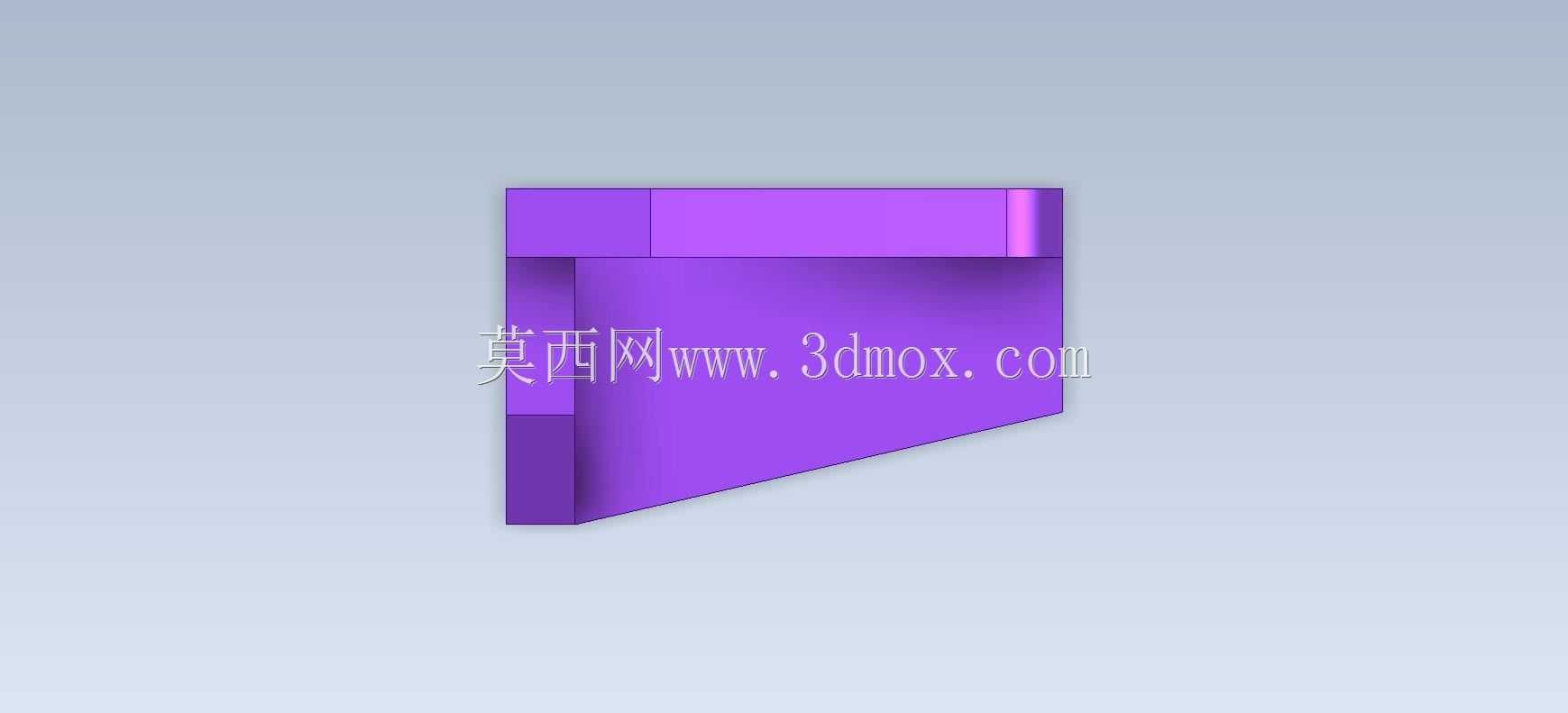

　　从结构细节来看，零件的底板为矩形平板结构，边缘做了小尺寸的倒角处理，避免安装过程中锐边划伤操作人员，同时倒角也能去除加工过程中产生的毛刺，提升零件装配的顺畅度。立板与底板的连接位置做了内圆弧过渡，这个过渡结构并非单纯的造型美化，而是为了降低直角连接处的应力集中系数，在零件承受侧向载荷的时候，圆弧过渡能够将应力均匀分散到相邻的壁面上，避免直角位置因为应力突变出现裂纹。立板从底板向上延伸的过程中，外侧做了斜切收窄的处理，一方面能够减少零件的整体重量，降低材料消耗，另一方面也能避让相邻安装部件的运动空间，避免装配时出现空间干涉。立板顶端的圆弧加厚段，是整个零件的受力关键位置，因为这个位置需要开设通孔，不管是穿入螺栓还是定位销，孔壁都会承受挤压载荷，加厚处理能够提升孔位周围的结构强度，避免孔位受载后出现变形，导致连接精度下降。

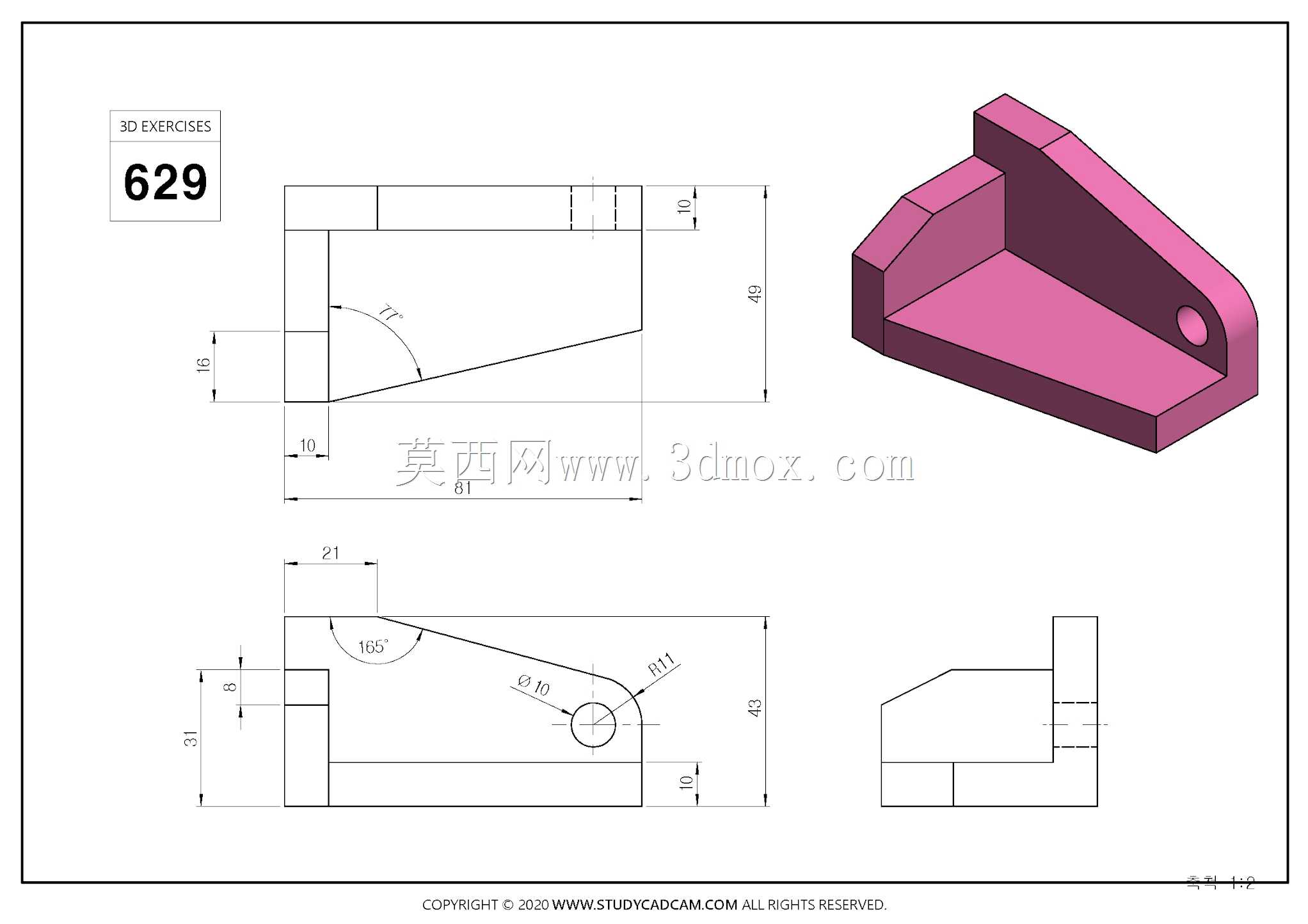

　　建模过程中需要重点关注几个尺寸边界：首先是底板的长宽尺寸，这决定了零件在安装基面上的占用空间，通常这类小型角座的底板长度不会超过100mm，宽度根据承载需求调整，安装孔的位置需要距离底板边缘留出足够的距离，避免螺栓拧紧的时候边缘出现崩裂；其次是立板的高度尺寸，这个尺寸需要匹配被支撑部件的安装高度，立板的厚度需要根据承载的侧向力大小核算，通常轻载场景下厚度在8-15mm区间即可满足使用需求；最后是立板端部的通孔尺寸，这个尺寸需要匹配对应的连接件直径，孔的同轴度需要控制在合理公差范围内，避免铰接部件转动时出现卡滞。另外需要注意的是，立板外侧的斜切面角度需要根据实际避让空间调整，斜切的起点不能过低，否则会削弱立板与底板连接位置的结构强度，斜切的终点要与顶端的圆弧段顺滑衔接，避免出现突兀的棱角，减少应力集中的点位。

　　在实际建模练习中，这类零件适合用拉伸、切除、圆角等基础特征完成，不需要复杂的曲面操作，但是很考验建模者对工程实际结构的理解，很多初学者在做这类练习的时候，容易忽略连接处的过渡圆角，或是把孔位的位置设置得过于靠近边缘，导致零件的结构合理性不足。完成建模后还需要做简单的干涉检查与质量属性核算，确认零件的重量在合理范围内，同时各个安装面的尺寸能够满足常规紧固件的安装空间要求，比如螺栓头的沉头空间、扳手的操作空间等，这些细节都是实际生产装配中必须考虑的问题，单纯的造型绘制如果脱离了这些工程实际要求，做出的模型就不具备实际生产参考价值。这类基础结构的建模练习，能够帮助初学者建立结构设计的工程思维，理解每一个造型细节背后的力学考量与装配需求，为后续复杂设备的结构设计打下扎实的基础。
