这类钣金支座在工业现场的应用场景十分广泛,小到小型传感器的安装固定,大到气动元件、小型动力单元的承载支撑,都能见到类似结构的身影,尤其在自动化生产线的工位旁、小型设备的机架集成环节,这类构件承担着定位、承载、隔振以及空间适配的核心作用,很多时候设备运行的稳定性,恰恰和这类看似不起眼的支撑构件的设计合理性直接相关。
从实际用途来看,这个构件的核心功能是为上方搭载的圆形功能部件提供稳定的安装基准,底部的法兰边通过紧固件和安装基面锁紧,侧面的斜向钣金结构既承担垂直方向的载荷传递,也能抵消设备运行时产生的侧向冲击力,避免上方部件因为振动出现移位或者连接松动。很多现场调试的工程师都有过类似经验:如果支撑支座的刚性不足,哪怕上方的功能元件精度再高,运行一段时间后也会因为支座形变出现参数漂移,反而增加后期维护的工作量。

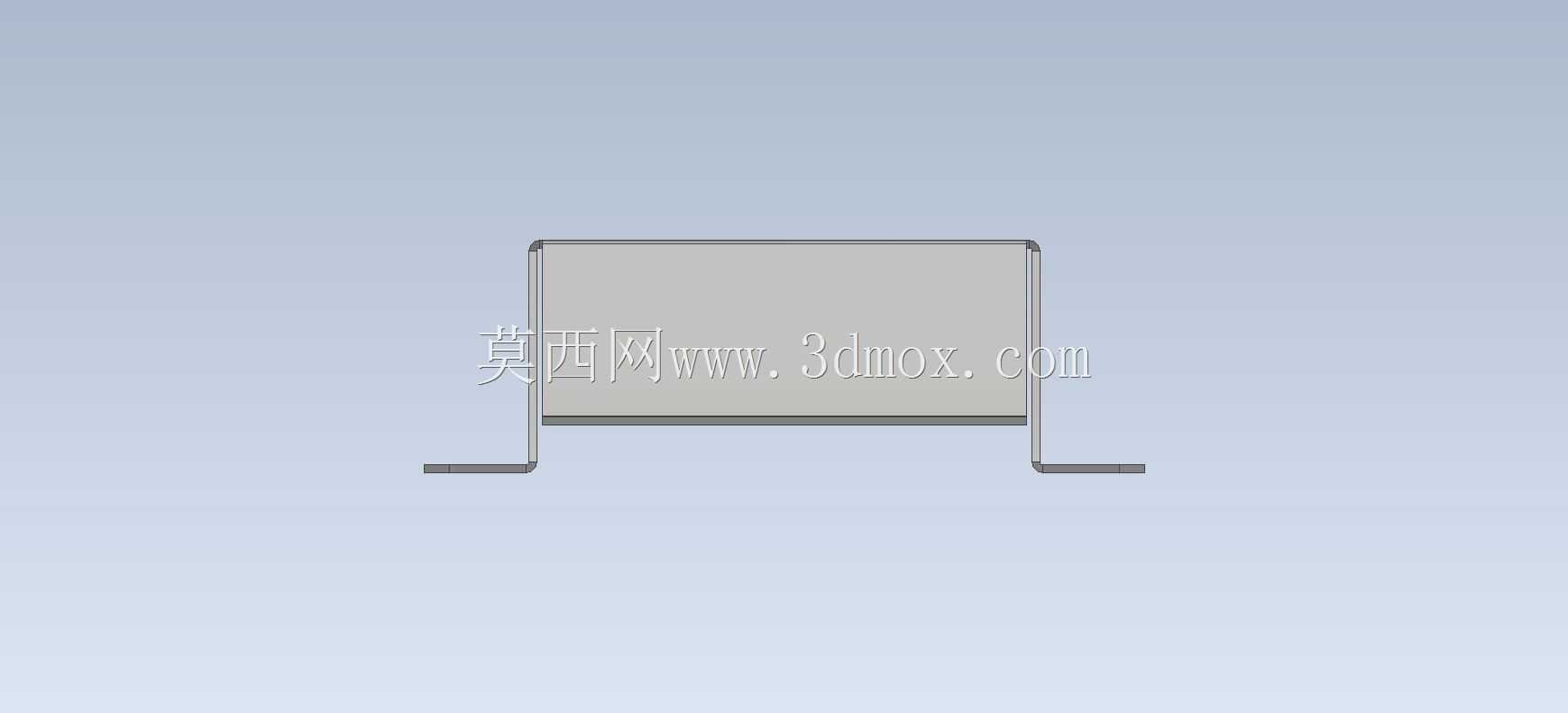

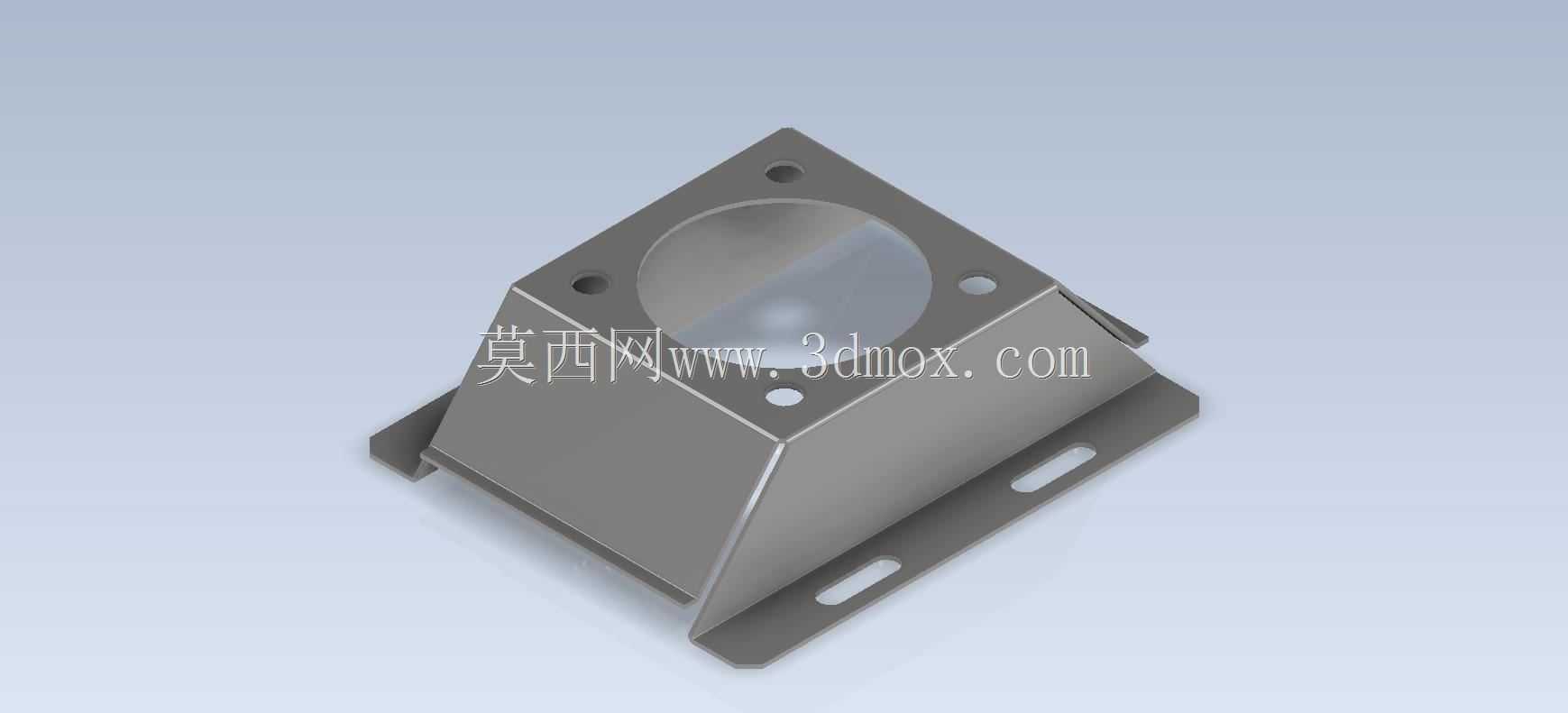

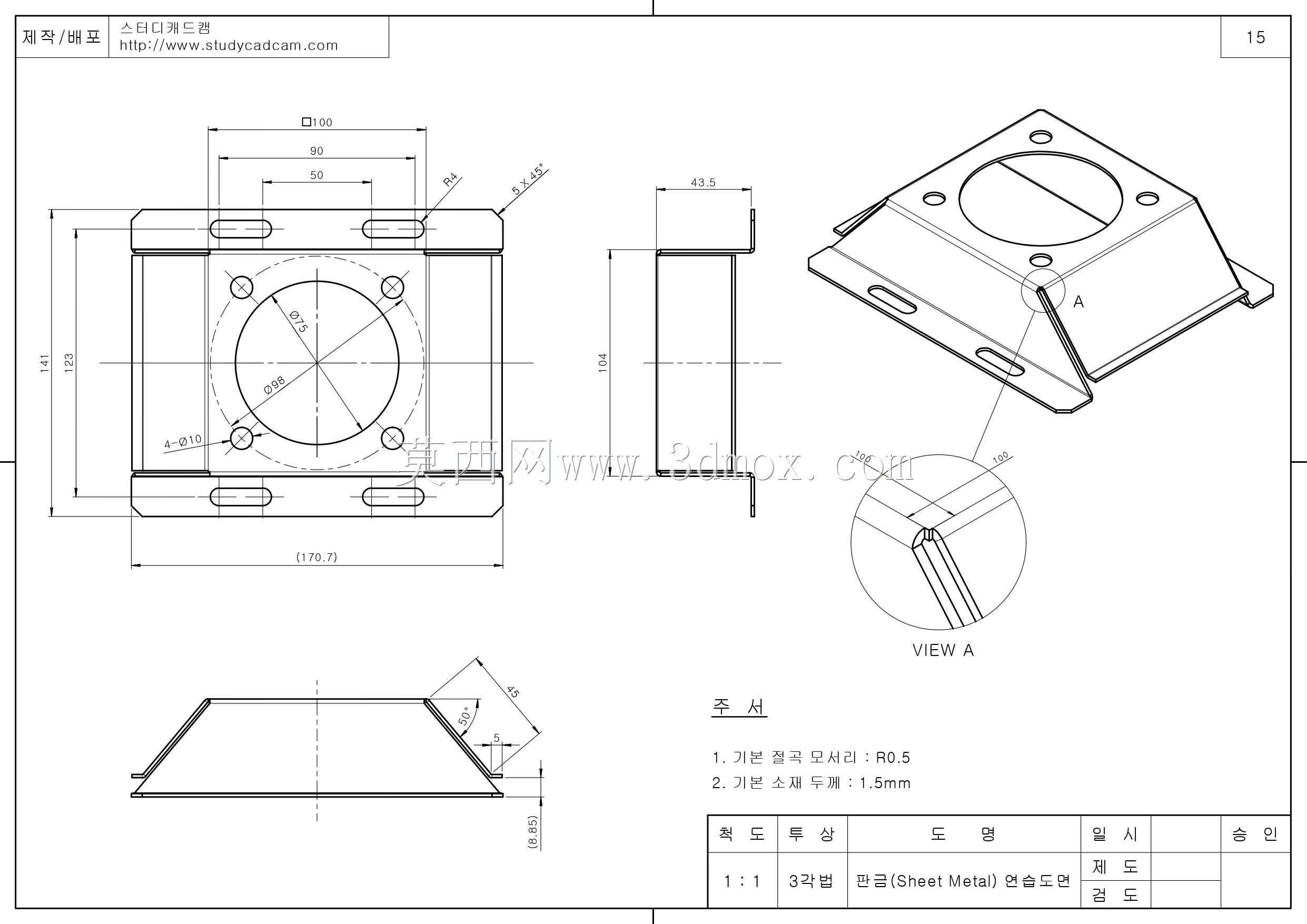

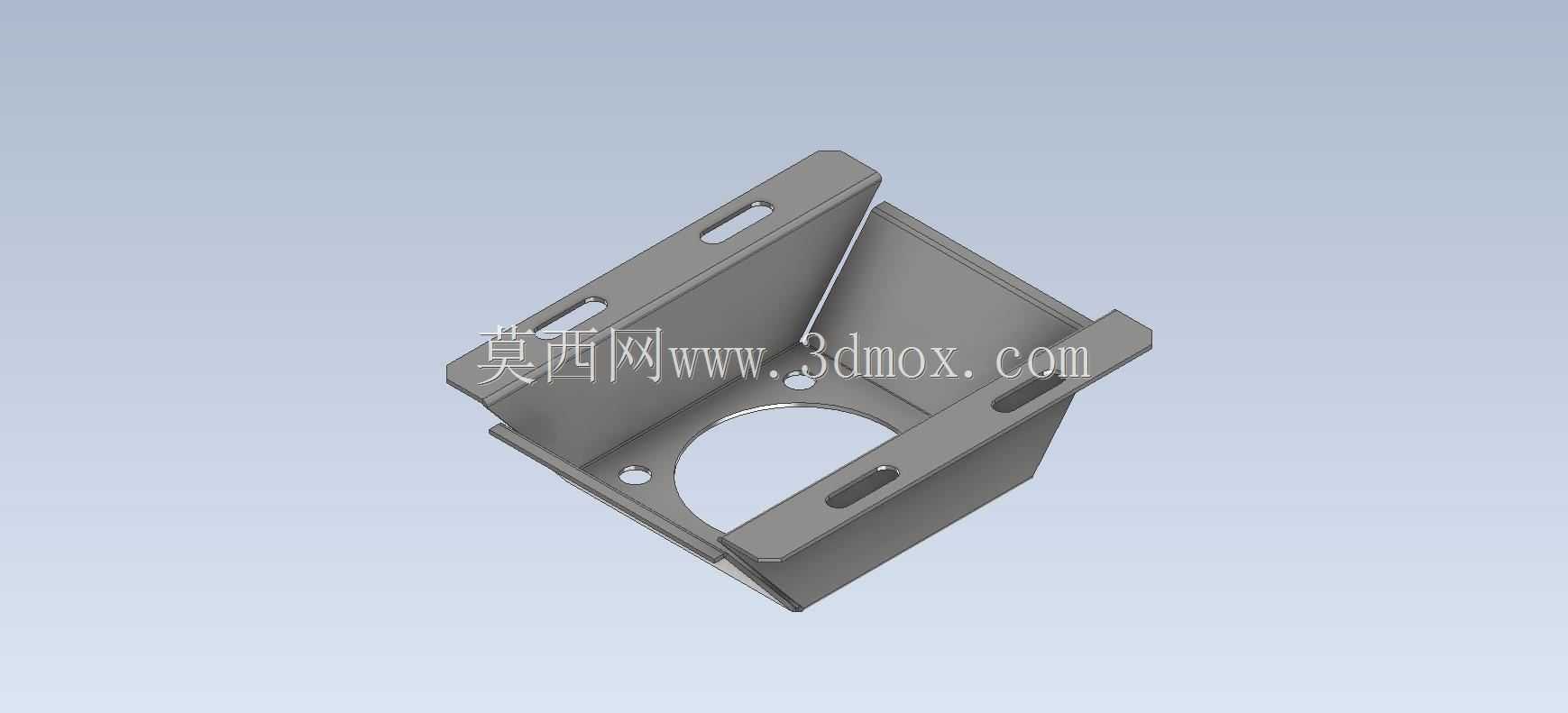

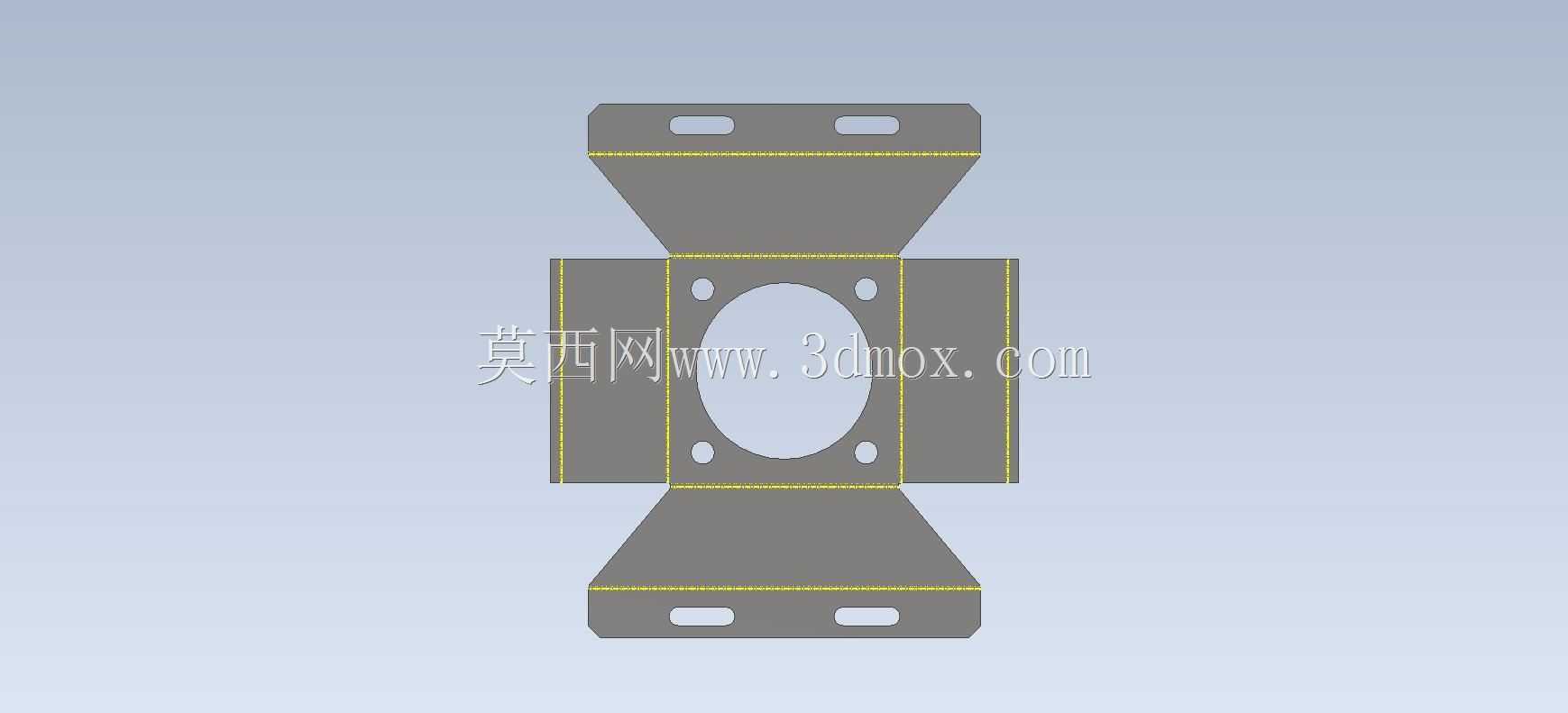

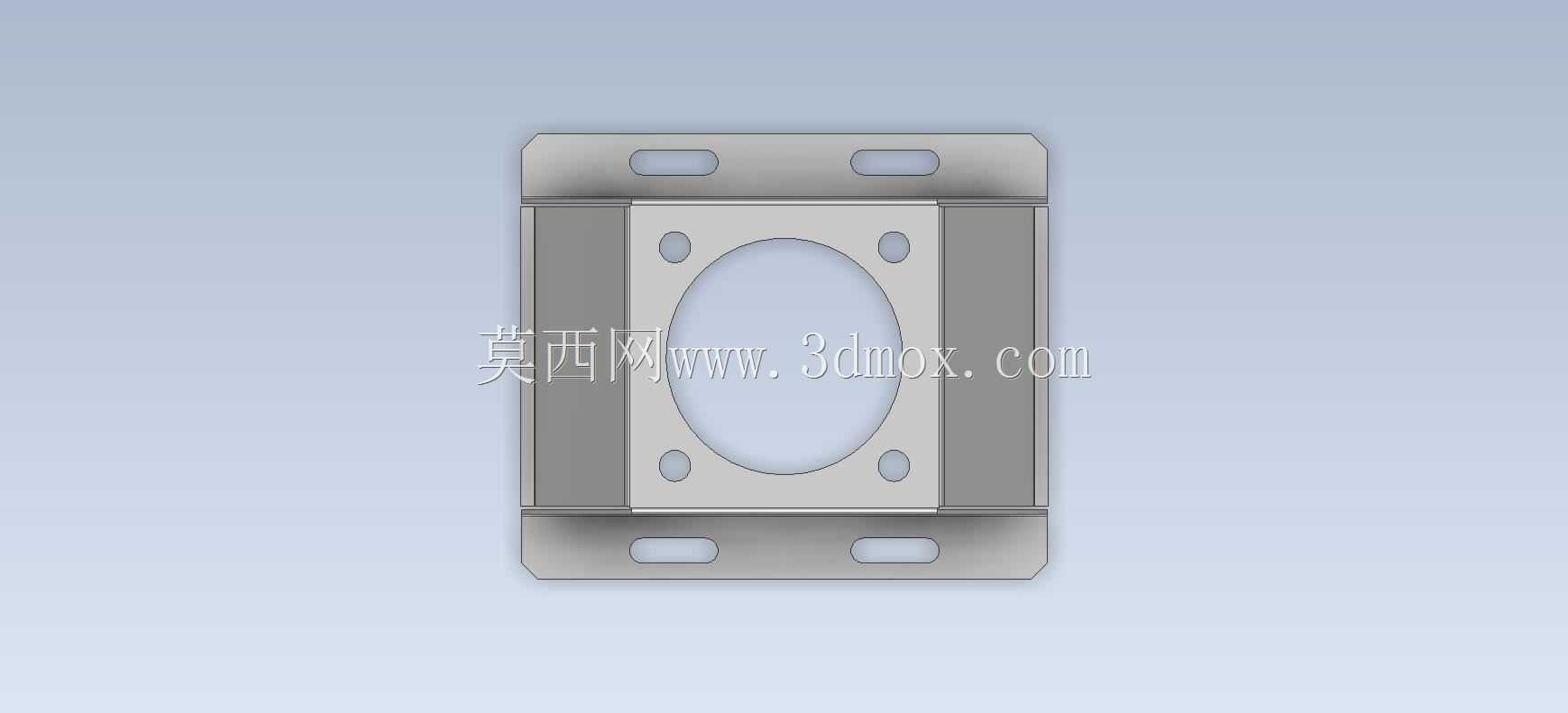

在功能特性上,这个钣金件采用一体化折弯成型的工艺思路,没有多余的拼接焊缝,整体结构的一致性更好,批量生产时的尺寸稳定性也更容易控制。上方的圆形沉台是和搭载部件配合的定位面,周围均匀分布的安装孔可以适配不同规格的紧固件,不管是采用螺栓锁紧还是卡扣固定,都能找到对应的安装点位;底部法兰边上开设的长圆孔,是为了现场安装时预留调整余量,毕竟实际装配时基面的孔位难免存在加工误差,长圆孔可以让安装人员在小范围内调整支座的位置,不需要重新扩孔或者返工,大幅提升现场装配的效率。

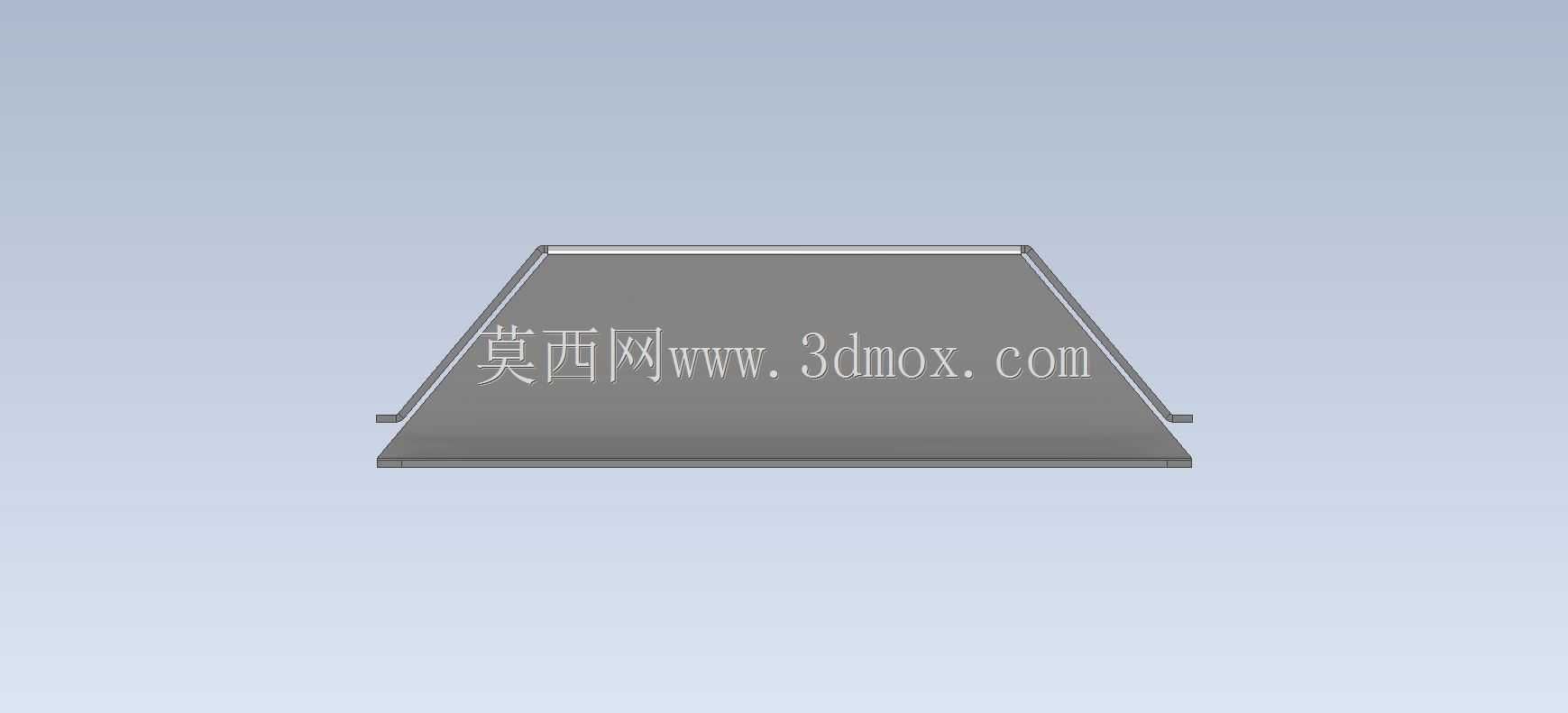

设计思路上,这个构件没有采用厚重的实体切削结构,而是用钣金折弯的方式实现同等的承载性能,在保证结构刚性的前提下尽可能降低构件自重,同时也减少了材料的浪费。侧面的斜向支撑角度是经过受力核算的,既不会因为角度过陡导致垂直方向载荷集中在折弯线位置,也不会因为角度过缓占用过多的安装空间,四个边角的位置都做了小的折边处理,一方面是为了避免锐边划伤安装人员,另一方面也能提升钣金边缘的结构强度,防止运输或者装配过程中出现边缘变形。上方圆形区域的翻边结构,既提升了和搭载部件配合的定位精度,也增强了顶部安装面的抗形变能力,哪怕承受一定的侧向推力,顶部的安装平面也不容易出现翘曲。
从安装边界来看,这个支座的底部法兰轮廓决定了它需要的最小安装基面尺寸,装配时只要基面的平面度在常规机械安装要求范围内,就可以保证支座安装后的水平度;上方圆形沉台的深度决定了搭载部件的轴向定位尺寸,设计配套部件时只要匹配这个深度,就能保证装配后部件的伸出长度符合设计预期,不会出现和周边构件干涉的问题。整体的垂直高度控制得比较紧凑,适合安装在空间局促的设备内部,不会因为支座本身过高导致上方部件超出设备的外壳边界,侧面的倾斜结构也给周边的管线布置留出了足够的空间,走线时可以顺着斜面排布管线,不需要额外做折弯避让,减少管线被锐边磨损的风险。
很多刚接触钣金设计的工程师容易忽略这类支撑构件的细节设计,比如安装孔的位置距离折弯线太近,导致紧固件安装时扳手没有操作空间,或者折边的圆角处理不当,导致应力集中位置在长期振动下出现开裂,这个构件的设计就很好地规避了这类问题:所有安装孔的位置都距离折弯边留出了足够的紧固件操作空间,折弯处的圆角也匹配钣金材料的厚度,不会出现折弯开裂的隐患,底部长圆孔的长度也刚好覆盖现场安装常见的孔位误差范围,不会因为预留量太大导致支座固定后出现窜动。在实际的设备集成项目里,这类成熟的钣金支座结构可以直接复用,不需要每次都重新做受力核算和结构设计,能大幅缩短非标设备的设计周期,也能降低生产环节的工艺复杂度,不管是小批量打样还是批量生产,都有很好的工艺适配性。
