带吊耳槽型安装支座三维练习构件

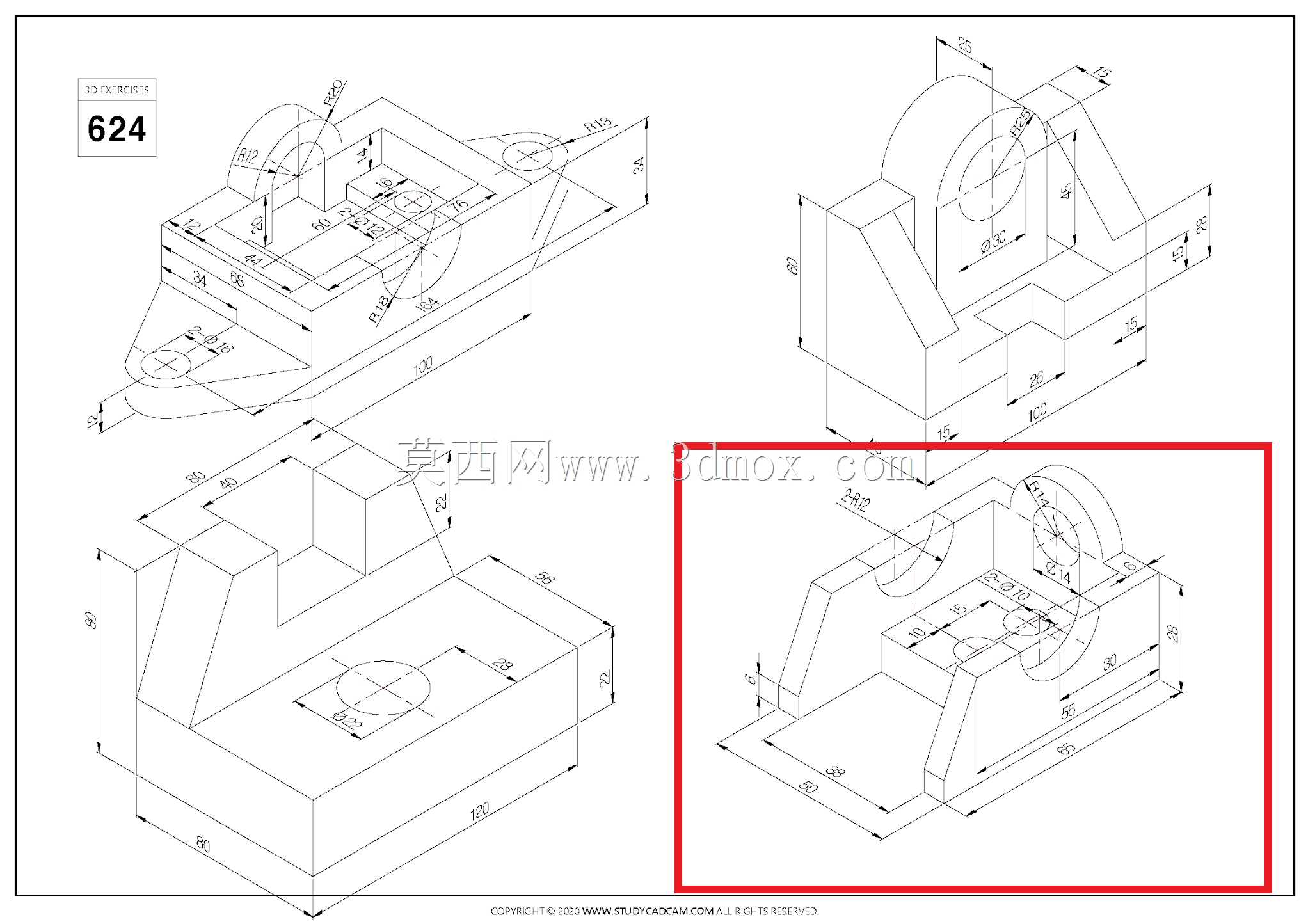

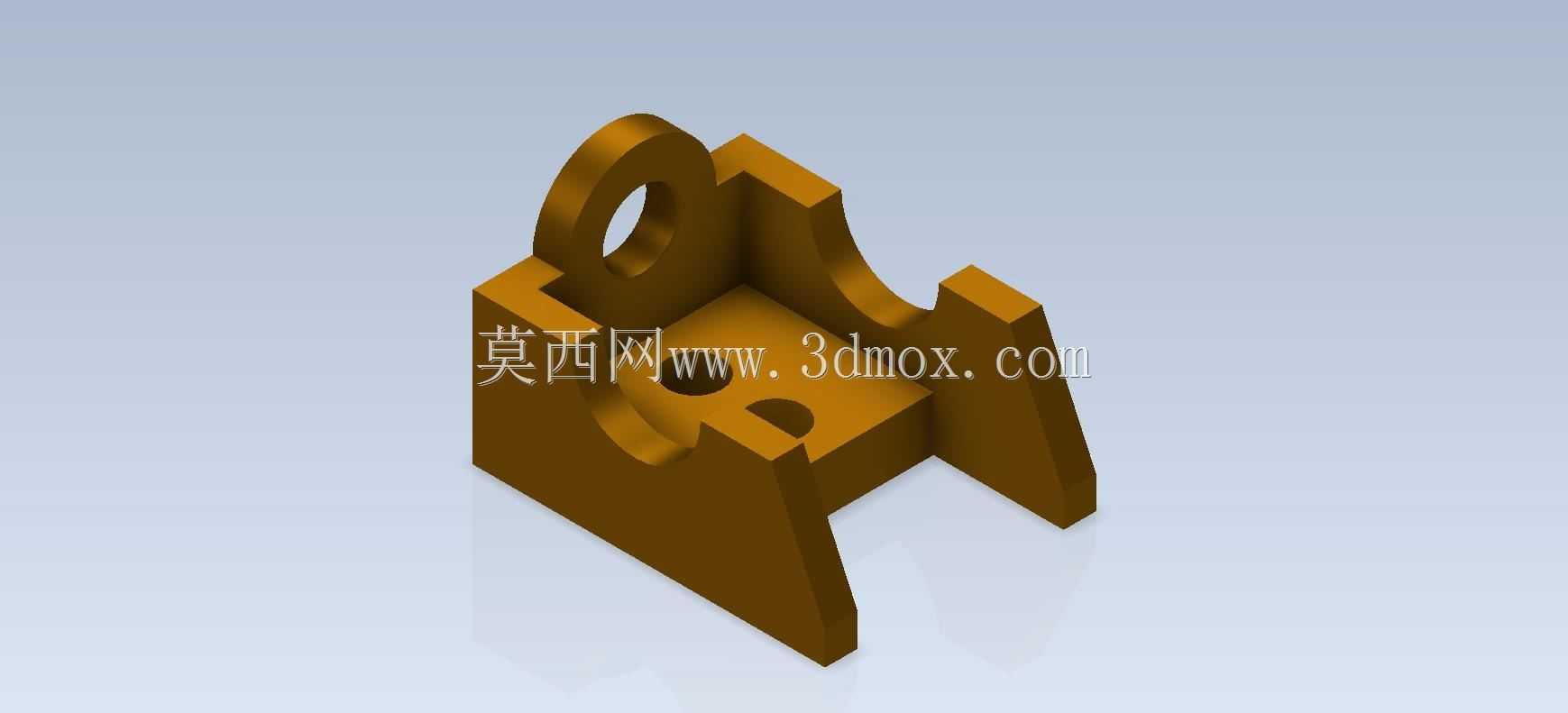

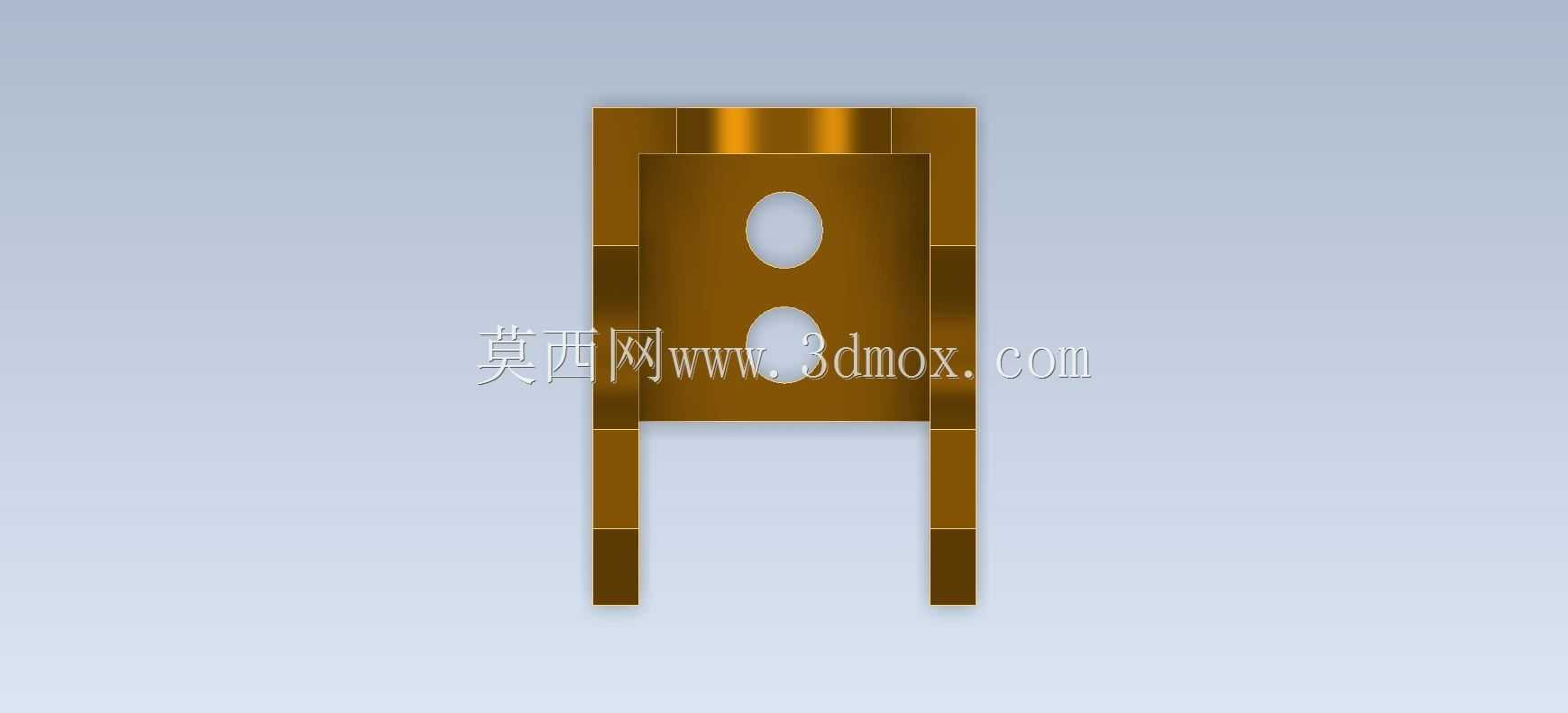

　　日常做结构设计练手的时候，这类带吊装耳位的槽型支座是很典型的练习载体，很多小型设备的机架固定、工装附件挂载场景里都能碰到类似结构，别看着造型不算复杂，真要把各个配合面、受力位做顺，还是要抠不少细节的。先从实际使用场景说，这类构件一般是用在小型自动化线的侧边挂载位，或者台式加工设备的辅助支架安装座，底部的两个平行支脚是用来卡入型材槽或者设备基座的安装导槽里，不需要额外做大面积的法兰打孔，顺着导槽滑到指定位置之后，从支脚侧面的预留孔拧入紧定螺钉就能锁死位置，调整安装位置的时候比固定式法兰座灵活很多，适合经常需要微调附件位置的工位。顶部的环形吊耳不是用来整台设备吊装的，是用来穿入细钢丝绳或者拉杆，给挂载的小附件做牵拉限位，

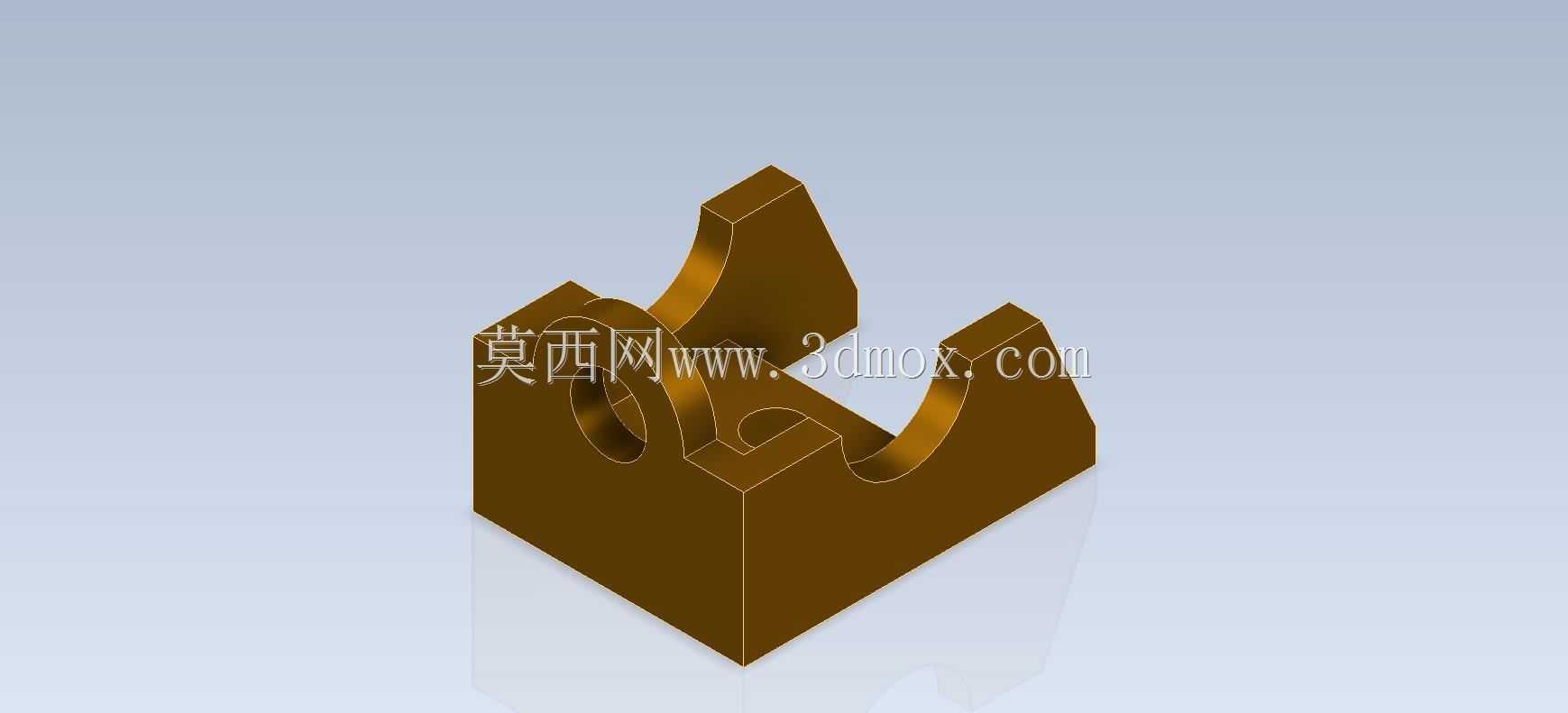

　　比如在小型检测工位上，挂装接近开关支架、小型气管走线槽的时候，吊耳可以穿扎带或者小锁扣，把走线或者支架的牵拉点固定住，避免设备运行振动的时候附件晃荡移位。中间的空腔结构不是随便挖空减重的，空腔的内壁是做了贴合圆弧过渡，刚好可以卡入直径匹配的圆柱形导向轴或者小型气缸的缸筒外壁，相当于一个一体式的管夹支座，不用额外再装独立的管夹零件，把支座滑到导槽指定位置，把圆管或者缸筒卡进空腔，侧面的小孔拧入顶丝就能同时固定支座和管件，能省掉两个独立零件的装配工序，在紧凑安装空间里很实用。设计的时候首先要卡安装边界，两个平行支脚的外侧间距要比配套的安装导槽槽宽小0.2到0.3毫米，保证滑动顺畅不卡滞，支脚的厚度要和导槽的槽深匹配，

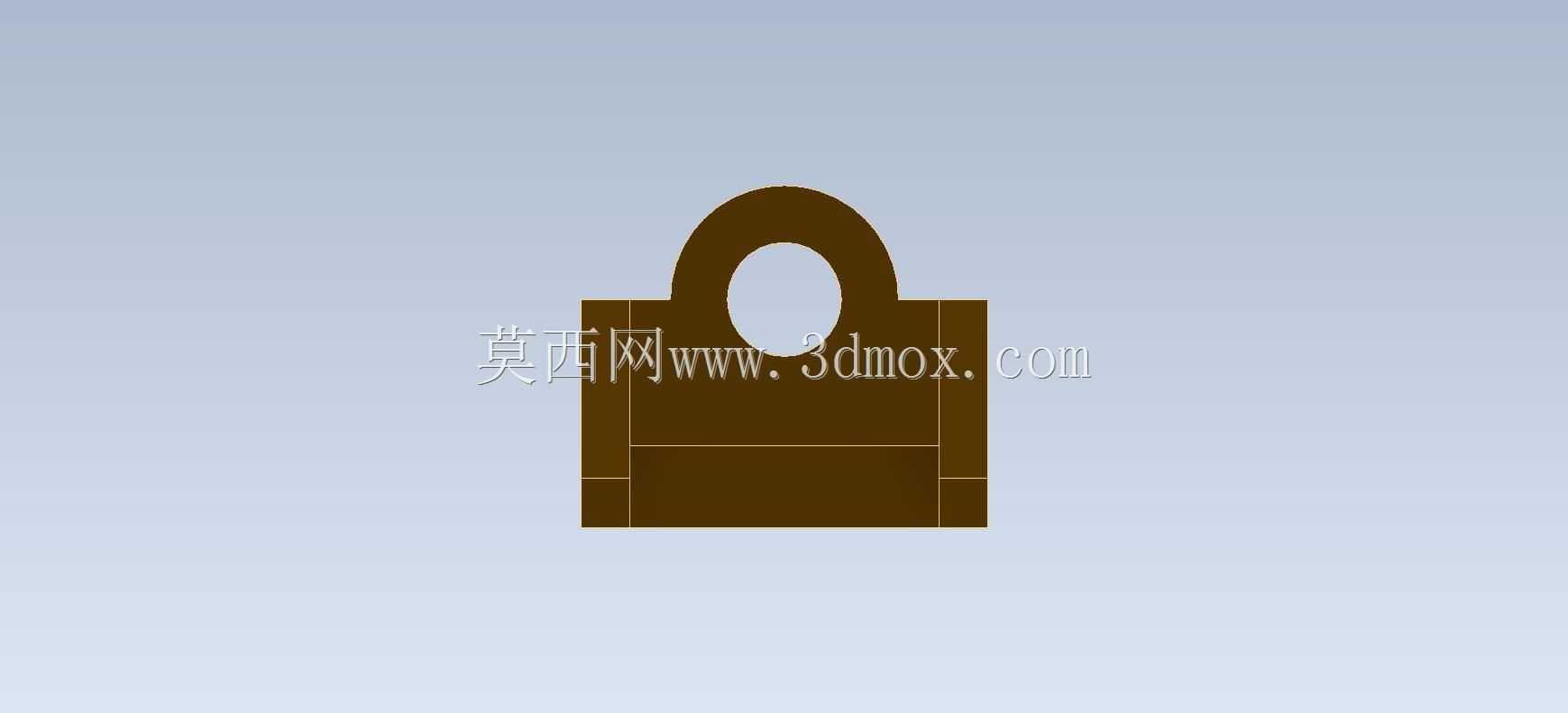

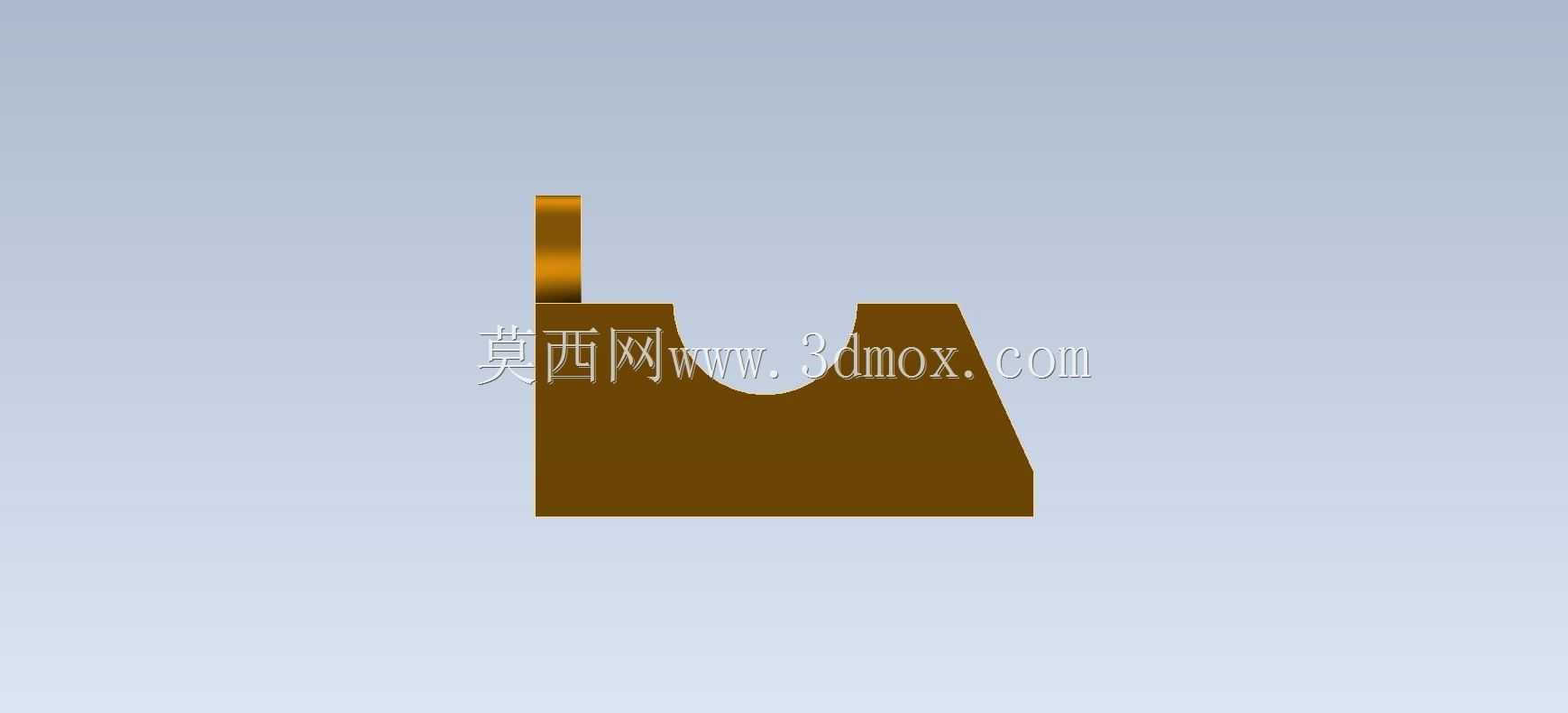

　　不能凸出来太多影响导槽上其他零件的滑动，也不能太薄导致支脚受力之后容易弯折。顶部吊耳的内孔直径要匹配常用的牵拉件尺寸，一般做6到8毫米的通孔就够，因为这个位置只受小载荷的牵拉力，不需要做太大的孔，吊耳和主体连接的位置要做足够大的圆角过渡，不能直接直角连接，不然吊装牵拉的时候应力集中很容易在根部裂掉。中间空腔的圆弧面要和被夹持的圆柱件外径做基孔制间隙配合，间隙控制在0.1毫米以内，太松的话卡入圆柱件之后会晃，太紧的话装配的时候敲都敲不进去，空腔底部的那个小半圆缺口是排屑用的，加工的时候或者日常使用进了铁屑、灰尘，能从这个缺口掉出去，不会积在空腔里把圆柱件垫歪，导致安装同轴度出问题。侧面的凸台是顶丝的受力位，

　　凸台厚度要保证顶丝拧入之后有至少3倍螺距的啮合长度，不然顶丝咬不住，受振动容易松脱。建模的时候要注意各个拔模角度的统一，要是做塑料件的话，所有沿脱模方向的面要做1度左右的拔模斜度，要是做机加工金属件的话，垂直面不用拔模，但所有棱边都要做0.5毫米的倒角，既避免划手，也能消除加工毛刺。还要注意各个特征的壁厚尽量均匀，主体的壁厚控制在3到4毫米，吊耳的厚度和主体壁厚保持一致，不要出现局部太厚导致注塑的时候缩坑，或者局部太薄强度不够的问题。实际选型用的时候，要是用在有切削液的加工工位，就选尼龙或者POM材质加工，耐油耐腐蚀还不会刮伤被夹持的圆柱件表面；要是用在受力稍大的工装挂载位，就选6061铝合金阳极氧化处理，重量轻强度也够，比钢制件轻一半还多，调整位置的时候不用费太大力气挪动。安装的时候要注意，支脚卡入导槽之后，先不要把顶丝完全锁死，先把要夹持的圆柱件穿进空腔调整好角度和位置，再先锁空腔侧面的顶丝把圆柱件固定，最后锁支脚侧面的顶丝把支座固定在导槽上，顺序搞反的话，先锁死支座再调圆柱件，很容易把圆柱件别歪，导致后续导向或者气缸动作卡滞。这类结构看着是练习件，其实把各个细节的设计逻辑摸透，做实际项目的时候碰到类似的安装需求，直接就能把结构改改参数用上，比从零开始画要省很多时间，也不容易出结构强度或者装配干涉的问题。
