开放式斜口金属钣金收纳料槽结构

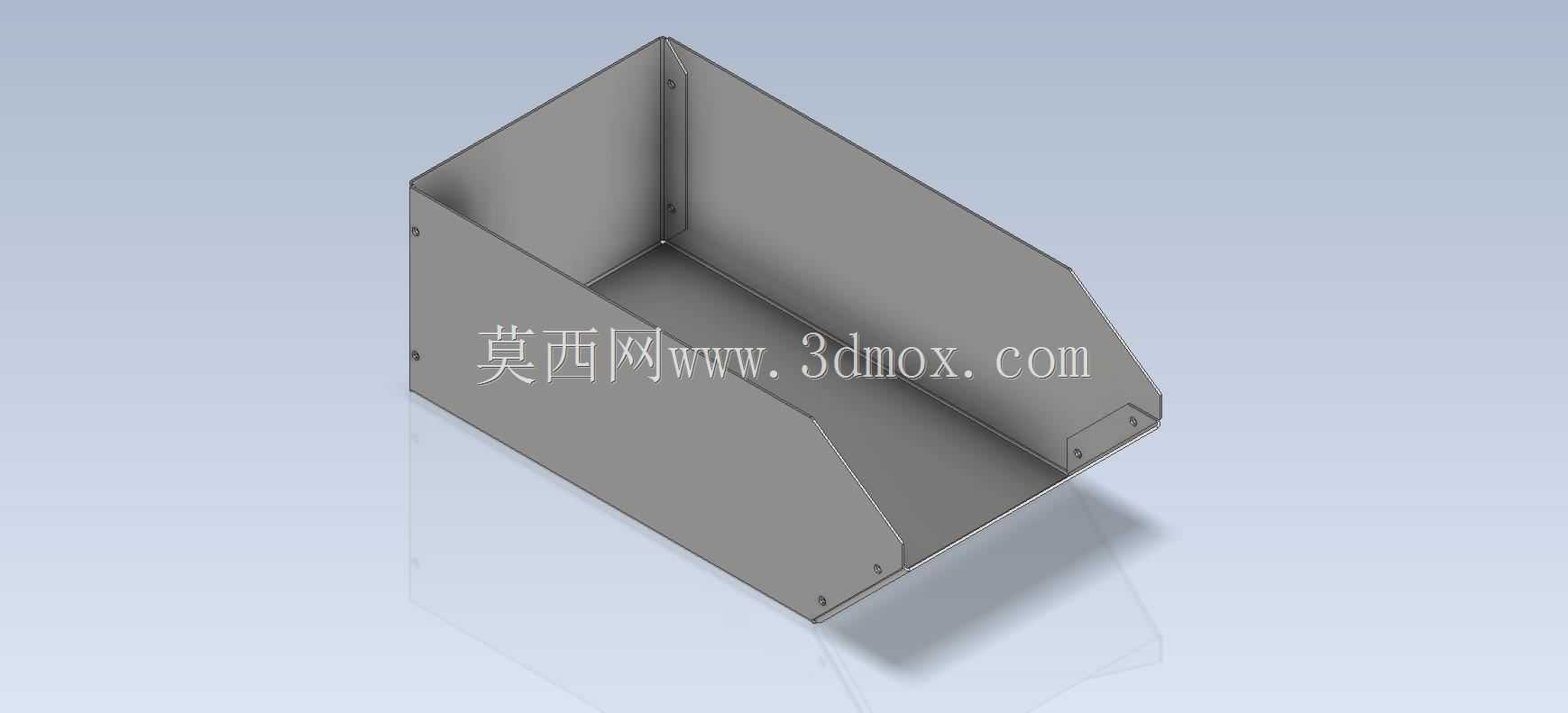

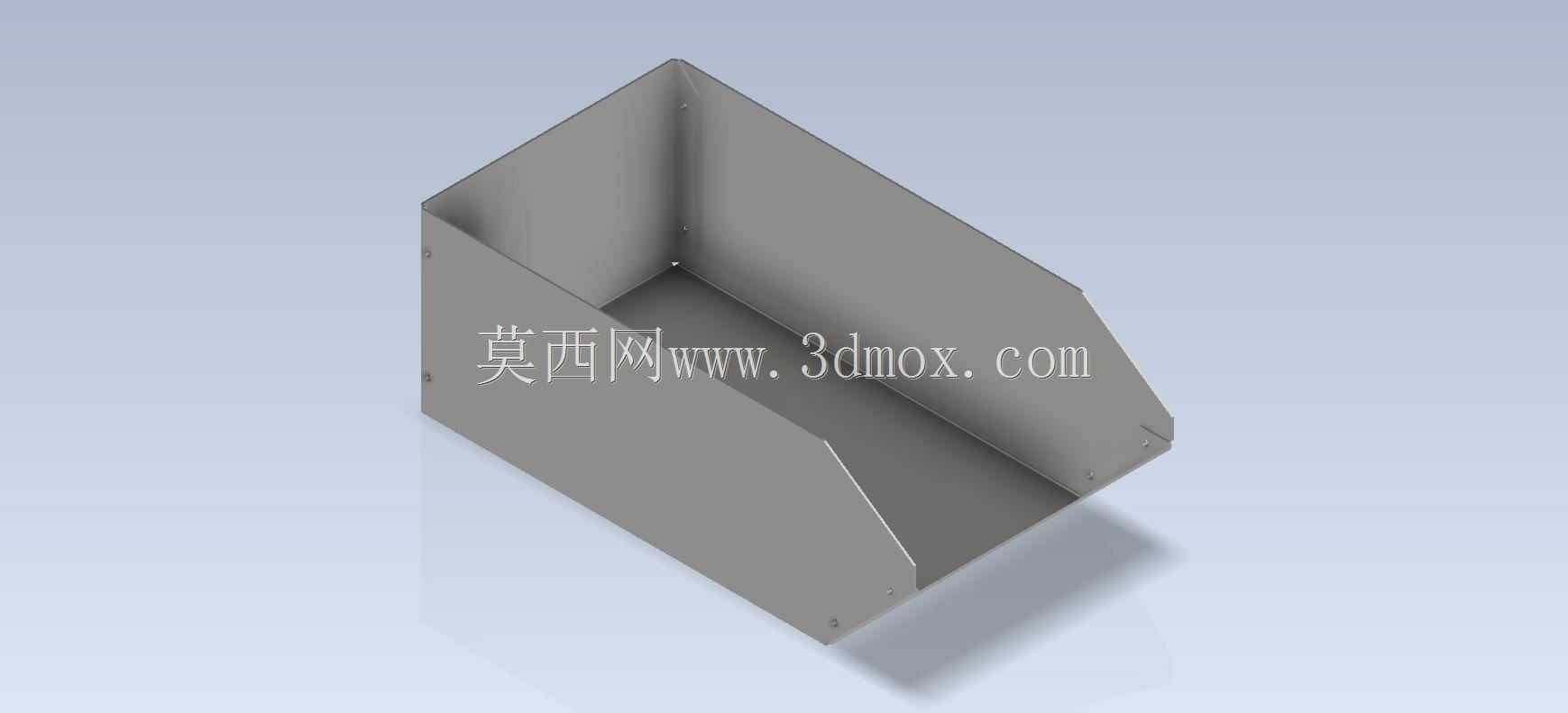

　　这类斜口开放式钣金料槽，在车间工位物料存放、轻型零件周转场景里应用十分普遍，不管是生产线旁的螺丝、小型冲压件临时盛放，还是钳工台旁的工具、加工余料归集，都能看到这类结构的身影。和封闭式料盒不同，斜口的设计让操作人员无需抬手翻找，视线可以直接覆盖槽内全部存放物，取放小件时的动作幅度更小，长时间重复取料的作业疲劳度能降低不少，尤其适合装配工位、检验工位这类需要频繁拿取小型零件的场景。

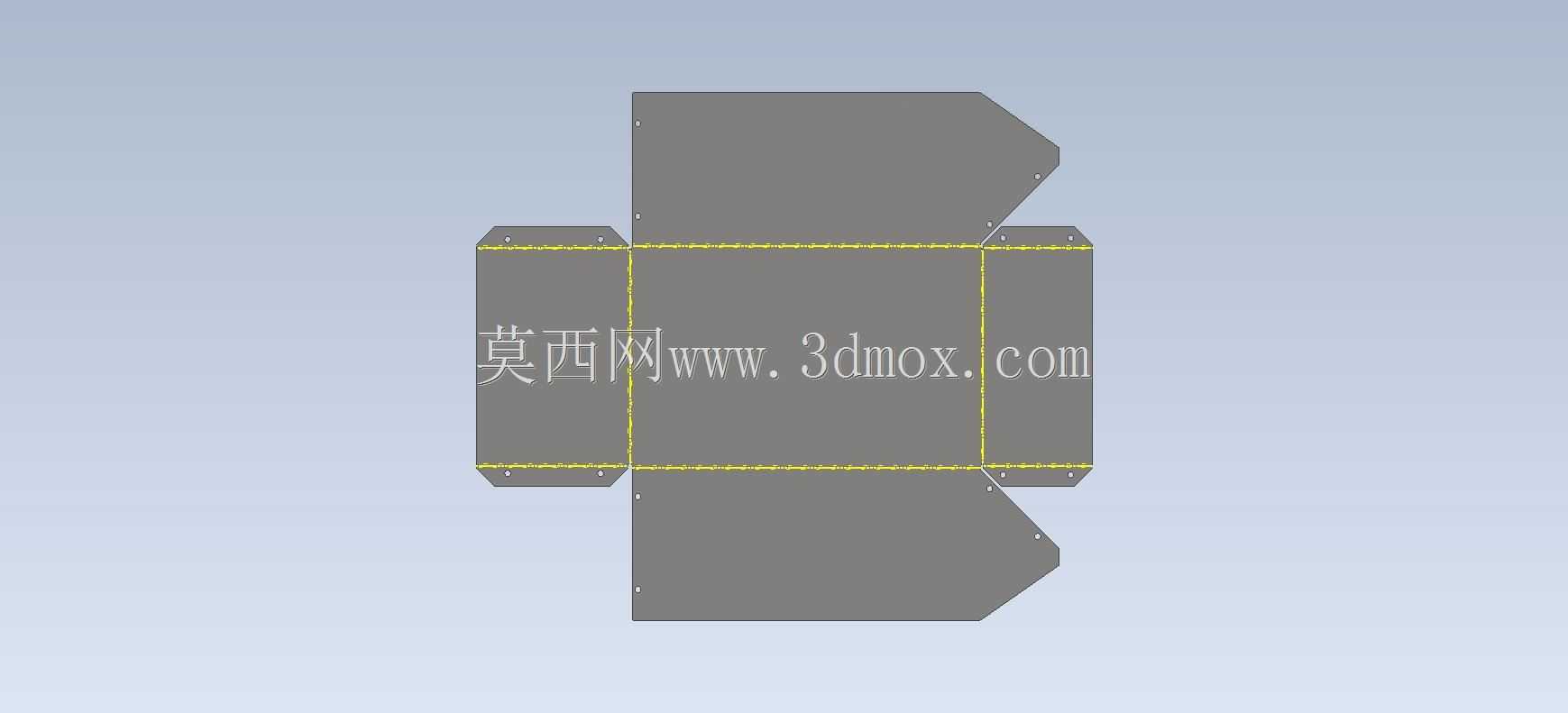

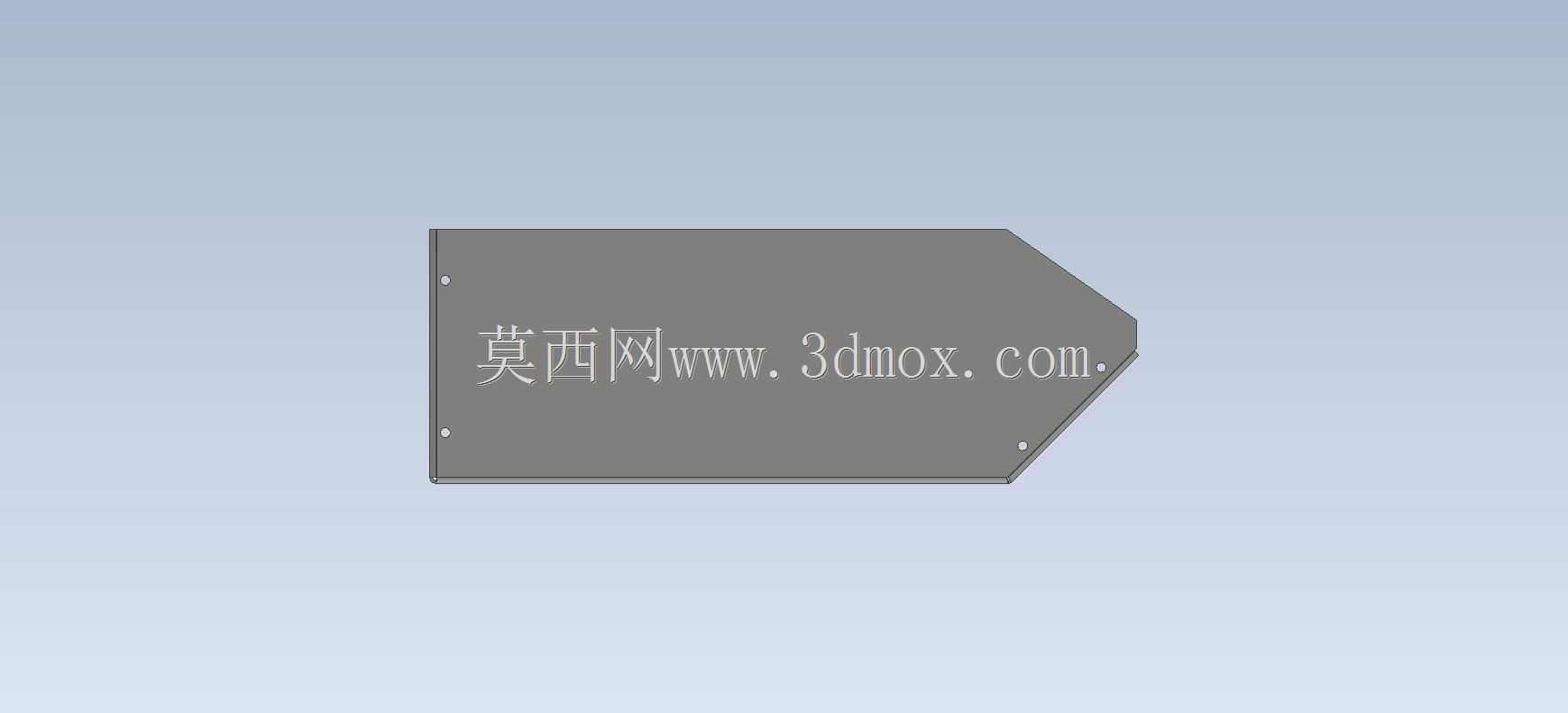

　　从结构设计逻辑来看，整个料槽采用单块薄板弯折成型的思路，没有额外的拼接焊缝，仅在侧边弯折搭接位置预留了固定点位，既可以用点焊做永久固定，也能通过拉铆、螺丝锁付做成可拆卸结构，适配不同的加工条件。槽体后侧采用直立式挡边，高度比前侧斜口的最高处高出一截，靠在工位架、墙面放置时能避免后侧物料滑落，同时直立的后背也方便加装磁吸座、挂耳，直接挂在工位格栅板或者设备侧壁上，不用额外做安装支架。两侧的挡边顺着前侧斜口的角度做斜切处理，一方面消除了直角边的磕碰风险，另一方面也让整个槽体的敞口范围更大，拿取物料时不会被侧边挡边剐蹭手腕。

　　槽体底部做了微幅的内折边处理，弯折后的边条朝向槽体内部，既提升了底部的结构刚性，避免薄板承重后出现底部下凹的变形问题，也让槽体放置在平面上时，接触边缘不会有锋利的板边刮花工作台面。槽体的弯折圆角全部采用薄板钣金的最小弯折半径，既不会因为圆角过大造成槽内边角的存料死角，也不会因为弯折半径过小导致板材外侧出现拉伸开裂的问题，针对普通冷轧钢板、镀锌板这类常用钣金材料都有很好的加工适配性。

　　从安装边界来看，这类料槽的后侧直立面可以直接贴合垂直安装面，预留的固定孔位间距适配常规的工位架孔距，不管是30mm孔距的铝型材工位架，还是25mm间距的网格挂板，都能通过调整固定件位置完成安装。如果是直接放置在台面上使用，底部的平整结构可以保证放置的稳定性，即使槽内盛放满重量的金属小零件，也不会出现侧翻的情况，槽体前侧的斜口最低处距离放置面留有足够的高度，手指伸到槽体最内侧取料时，不会被台面卡住手腕。

　　设计这类钣金结构的时候，需要重点控制弯折边的回弹量，尤其是斜向的侧边弯折，角度偏差过大会造成两侧挡边不对称，既影响外观也会导致放置时出现倾斜。另外搭接位置的固定点位要均匀分布，避免单点固定造成的板件翘曲，槽体内部的所有弯折边都要做压毛边处理，防止取放物料时刮伤零件表面或者操作人员的手部。和注塑成型的同类料槽相比，钣金材质的料槽耐冲击性能更好，即使被重型零件砸到、被工具磕碰，也不会出现开裂破损的问题，表面做喷塑、镀锌处理后，在有少量切削液、油污的车间环境里也能长期使用，不会出现锈蚀掉漆的问题，日常维护只需要简单擦拭即可，使用寿命远高于塑料材质的同类收纳件。

　　在实际产线应用里，这类料槽还可以根据存放物料的类型调整尺寸，比如存放细小的电子螺丝可以做小规格的窄槽，存放稍大的冲压件可以加宽加深槽体，整体的结构逻辑不需要做大幅调整，只需要调整板材下料尺寸和弯折线位置即可，加工灵活性很高，不需要开模，小批量生产也能控制较低的加工成本，非常适合车间做工位定制化的物料收纳改造。
