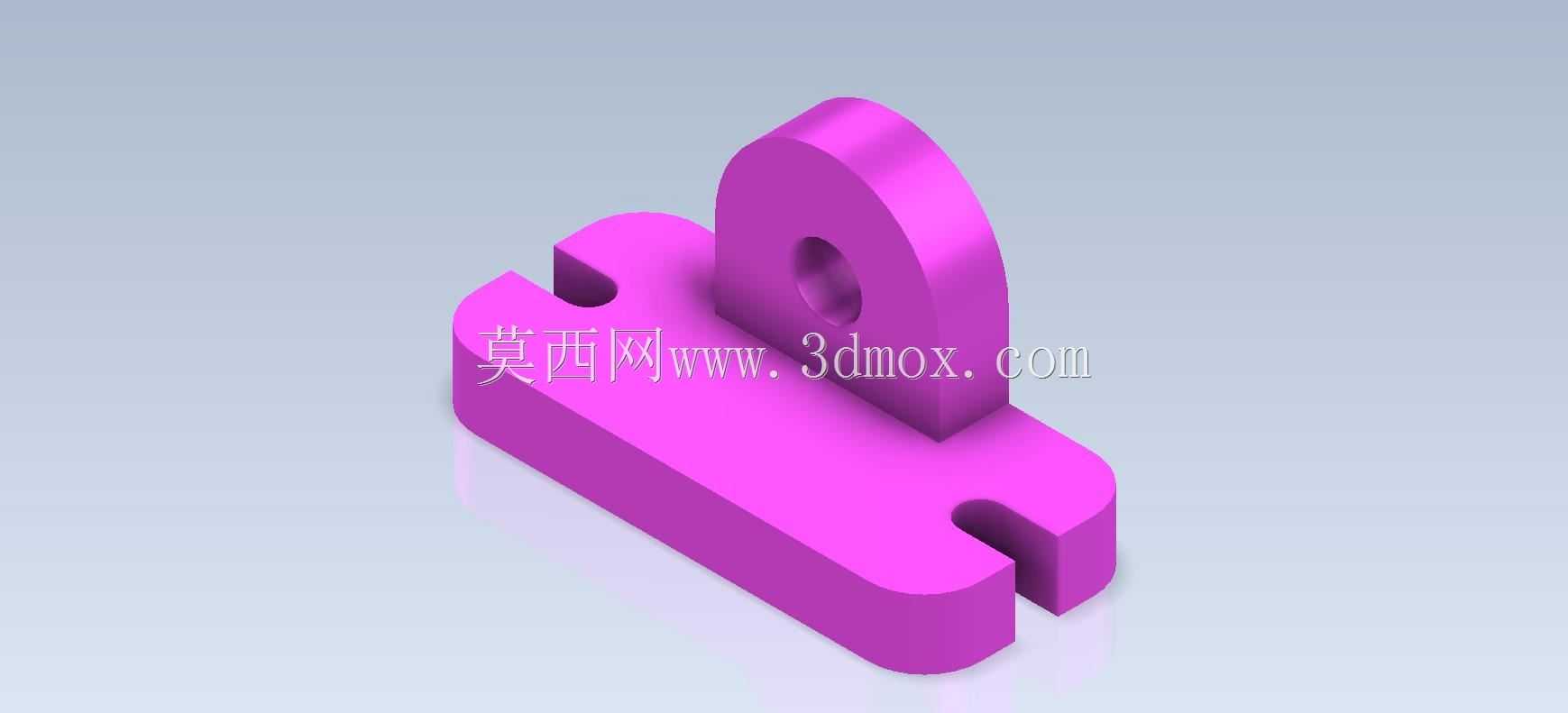

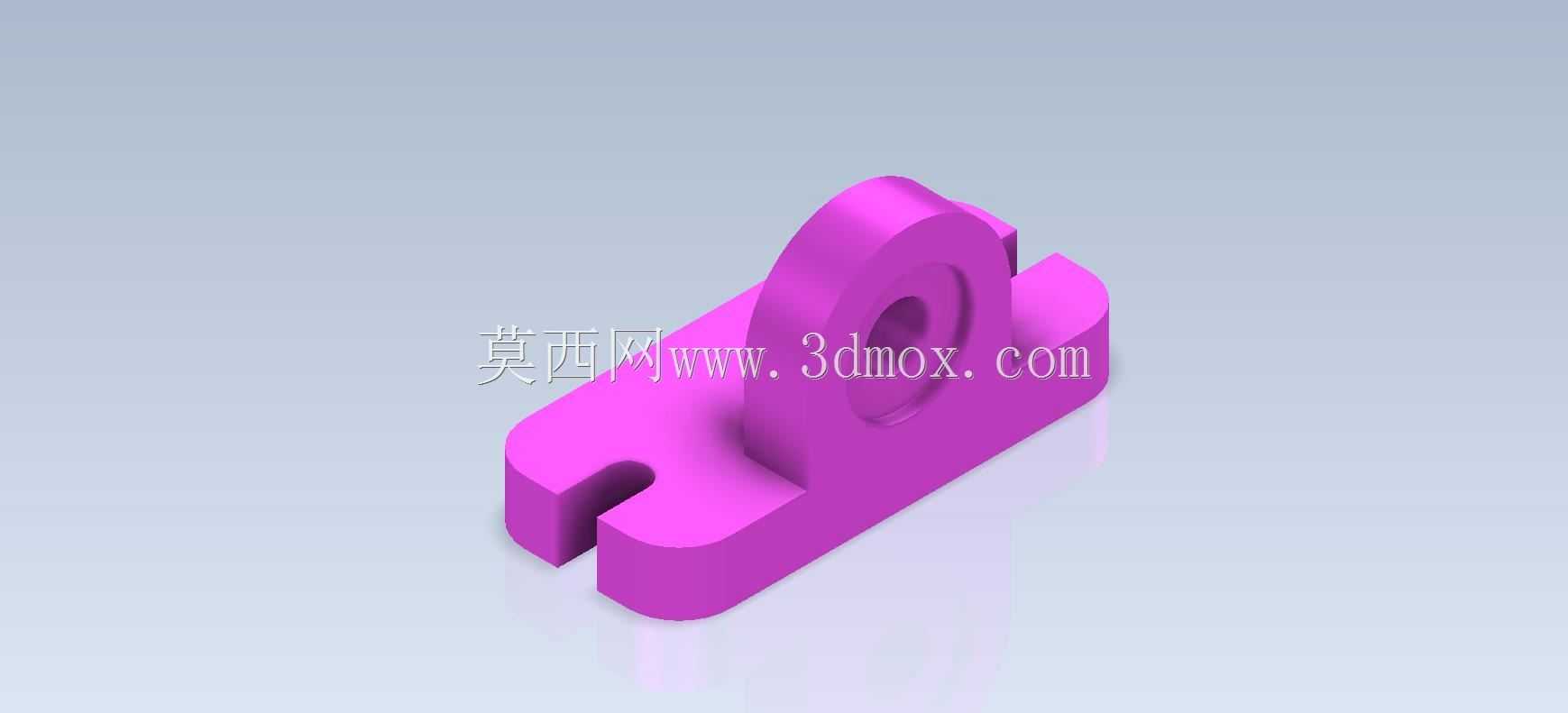

带双耳槽的立式铰接固定支座结构

　　这类带双耳槽的立式铰接固定支座，在轻工自动化输送线、小型工装夹具定位模块里应用十分普遍，日常做设备改造时经常会碰到类似结构的选型与建模需求。从实际使用场景来看，它主要承担两个核心功能：一是作为底部承载基座，通过底板上的两个开口卡槽快速卡入设备机架的预设T型螺栓，不用完全拧下螺母就能完成位置调整与固定，比传统全孔位安装的支座调整效率高不少，适合经常需要微调工位位置的小型工装；二是上方立板的带孔凸耳作为铰接点，穿入销轴后可以连接摆杆、压臂这类活动构件，实现小角度的摆动传动，常见于小型压紧机构、料道挡停机构的铰接支点位置。

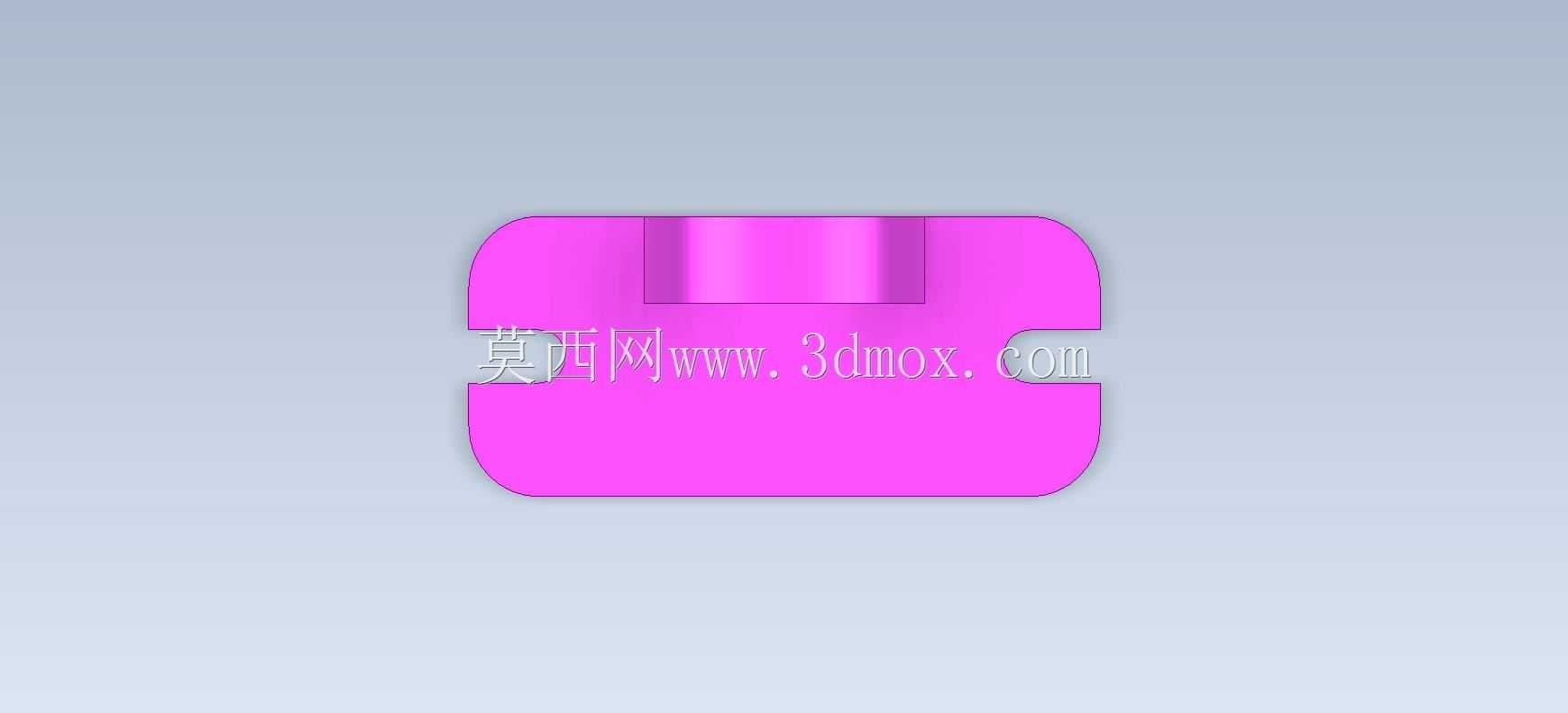

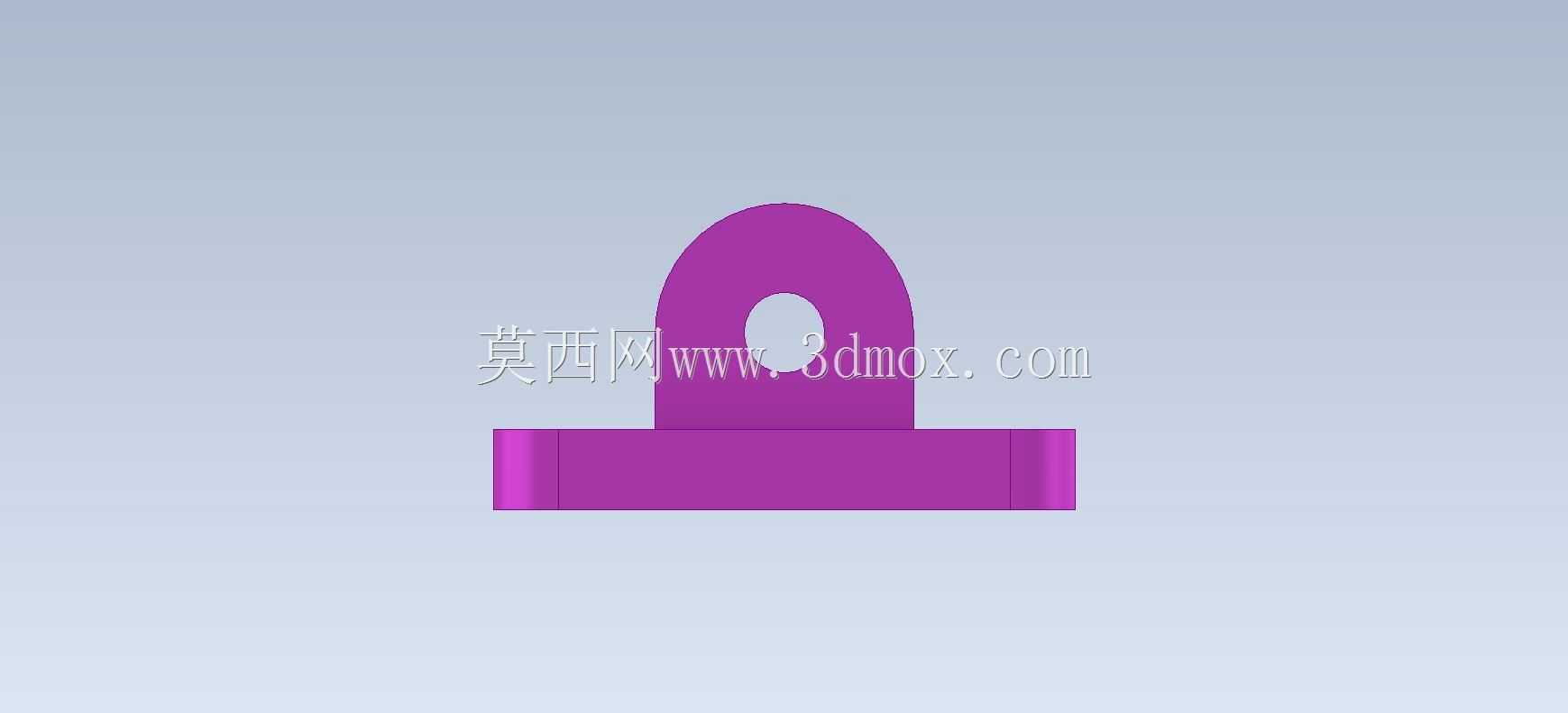

　　从结构设计思路来看，整个零件采用一体化切削或者注塑成型的工艺路线，没有额外的拼接结构，能有效避免装配带来的累积误差。底板做了等厚的矩形设计，两个卡槽对称分布在底板长度方向的两端，卡槽的开口宽度匹配常用的M6、M8T型螺栓尺寸，卡槽的深度刚好能让螺栓头卡入后不突出底板底面，保证支座安装后能完全贴紧机架安装面，不会出现翘曲不稳的情况。立板垂直设置在底板中部靠后的位置，和底板之间做了R角过渡，避免应力集中在直角连接处，长期承受摆臂的交变载荷时不会出现根部断裂的问题。立板上方的铰接孔做了通孔设计，孔的内壁粗糙度要求控制在Ra1.6以内，穿入销轴后能保证转动顺畅，不会出现卡滞，孔的上下端面做了轻微的倒角，既方便销轴装配导入，也能去除加工毛刺避免划手。

　　尺寸边界方面，这类小型支座的底板长度通常控制在60-80mm区间，宽度在30-40mm，整体高度（从底板底面到立板顶端）在50-70mm，不会占用过多的安装空间，适合在紧凑的工装布局里使用。安装时需要注意，底板的两个卡槽中心距要和机架上的T型槽间距匹配，铰接孔的中心高度要和对接摆杆的转动中心高度保持一致，否则会出现装配干涉或者转动别劲的问题。建模过程中，要重点关注几个特征的参数控制：一是卡槽的内侧端面要和底板边缘保持足够的壁厚，避免卡入螺栓拧紧后出现侧壁变形；二是立板和底板的过渡圆角半径不能小于3mm，否则应力集中系数会大幅提升，零件受冲击载荷时容易从根部开裂；三是铰接孔的轴线要保证和底板安装面平行，同时和底板的长度方向中心线垂直，否则安装后摆杆会出现偏摆，影响机构的运动精度。

　　在实际设备维护中，这类支座的磨损主要出现在铰接孔位置，长期转动摩擦会让孔内壁出现椭圆磨损，导致铰接间隙变大，机构定位精度下降，所以建模时可以适当预留孔的镶套余量，后期维护时直接更换铜套就能延长整个支座的使用寿命，不用整体更换零件。另外底板的卡槽位置在长期调整拧紧后，可能会出现卡槽边缘压溃的情况，所以设计时如果是用于载荷稍大的场合，可以在底板卡槽位置做局部加厚处理，或者增加淬火硬化层提升局部强度。做三维建模练习的时候，这类零件非常适合练习拉伸、切除、圆角、倒角这些基础特征的操作，同时也能通过建模理解机械结构里安装基准、转动基准的设计逻辑，把建模操作和实际工程需求结合起来，避免只会画形状不懂设计意图的问题。
