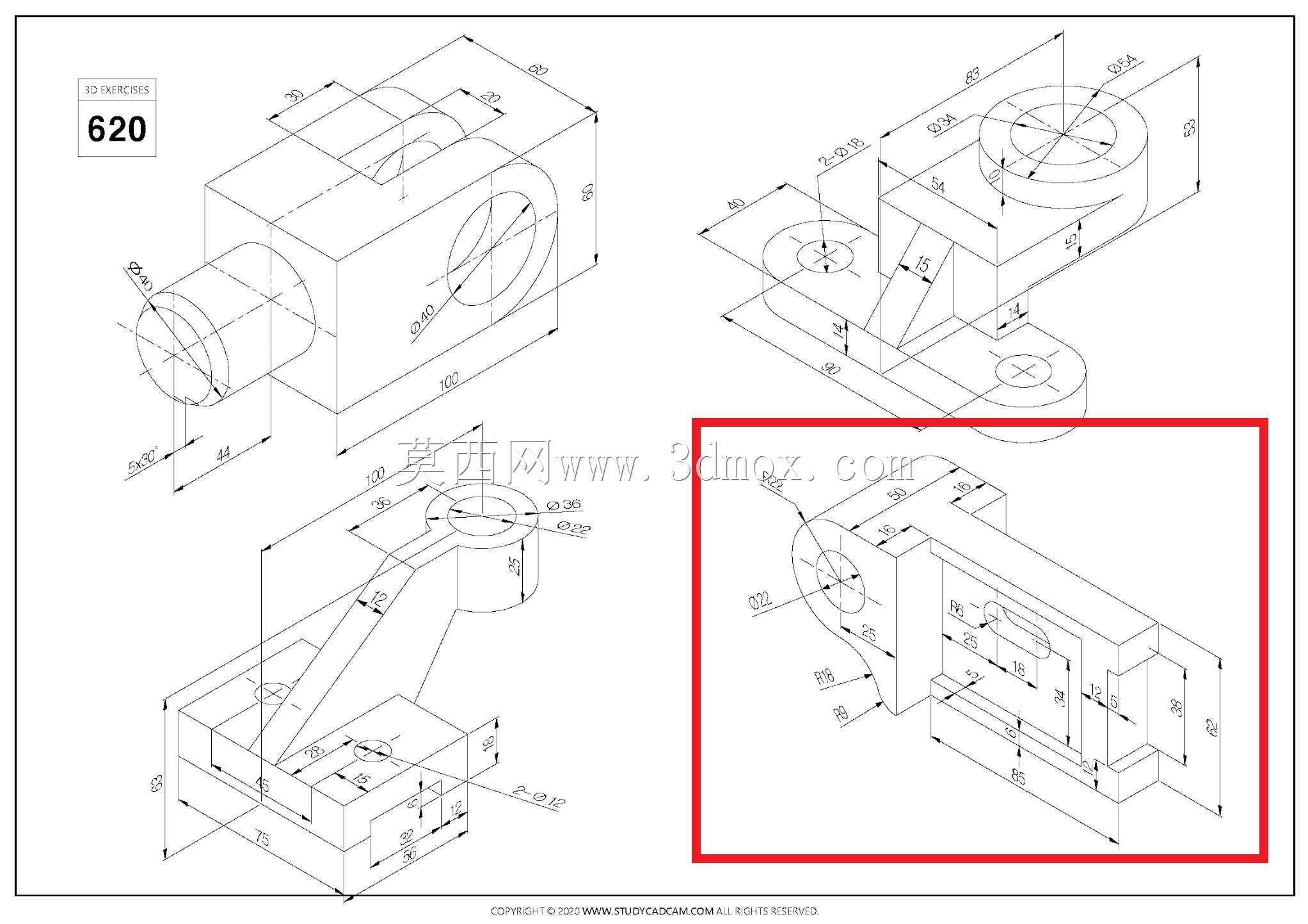

Studycam机械结构练习用异形支撑座

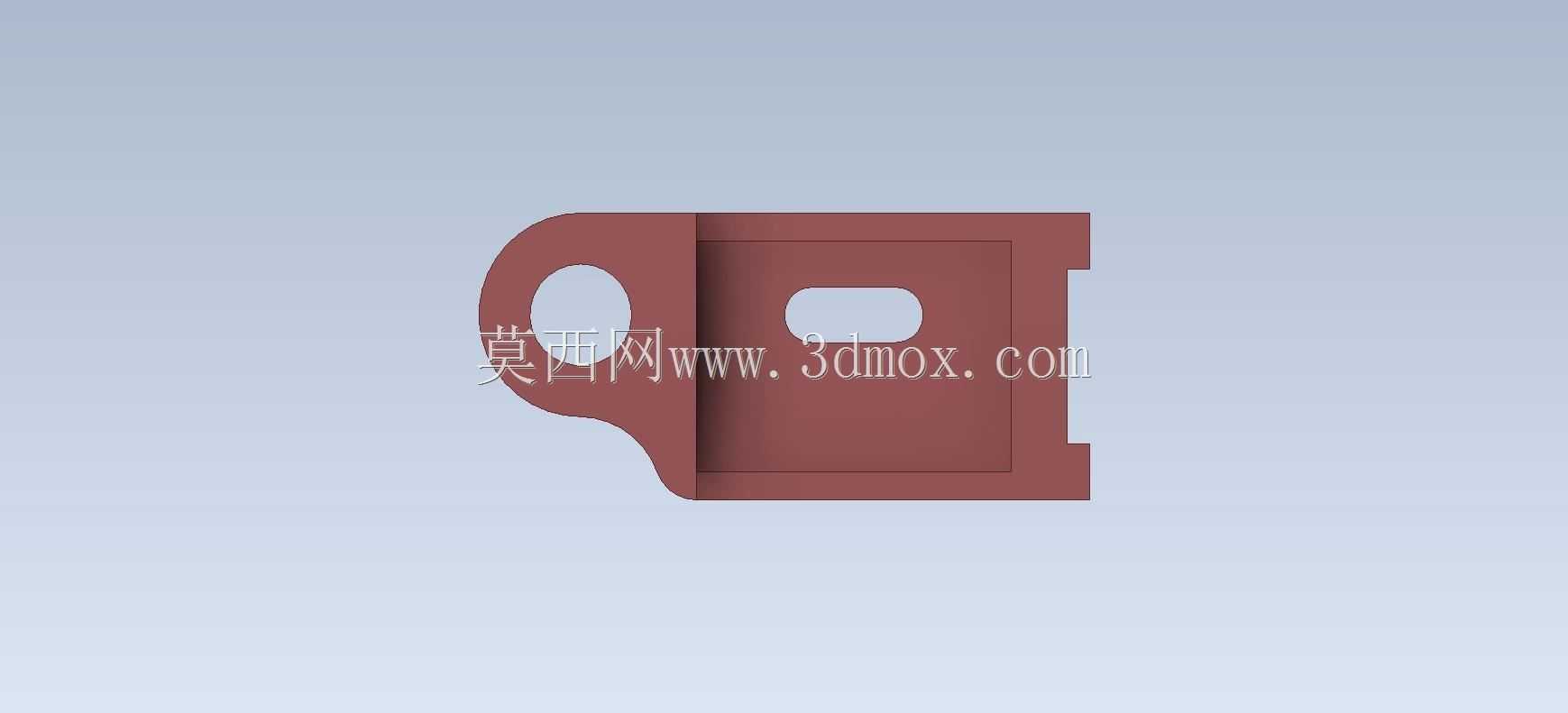

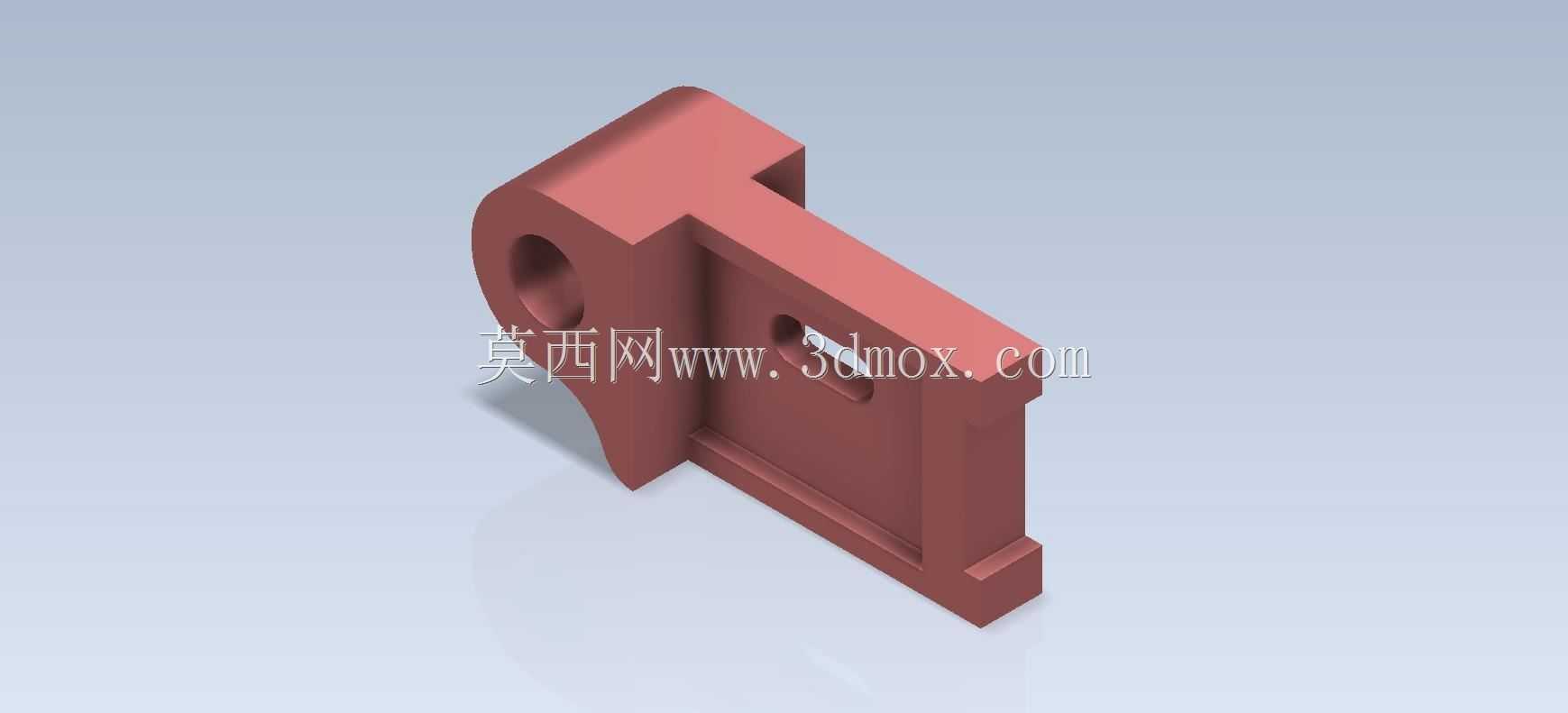

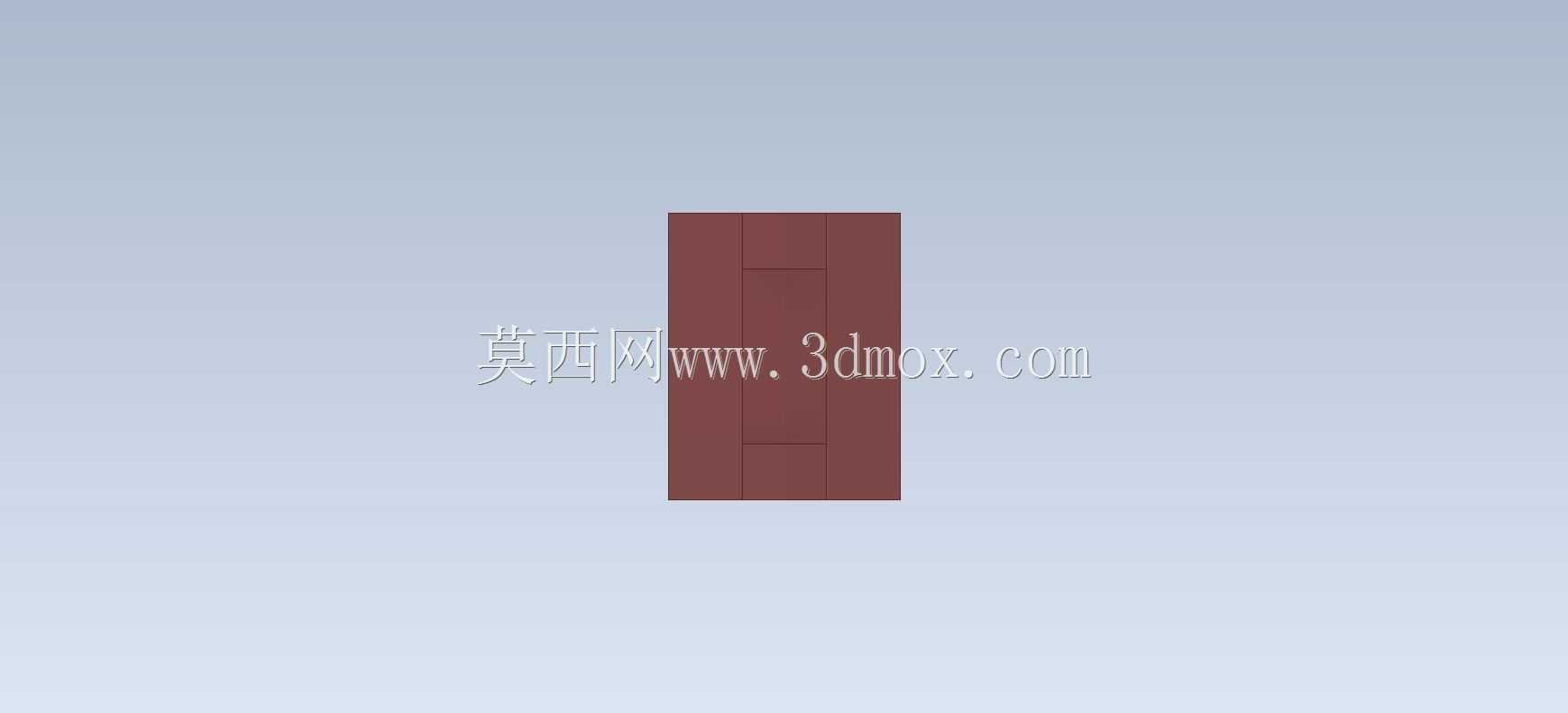

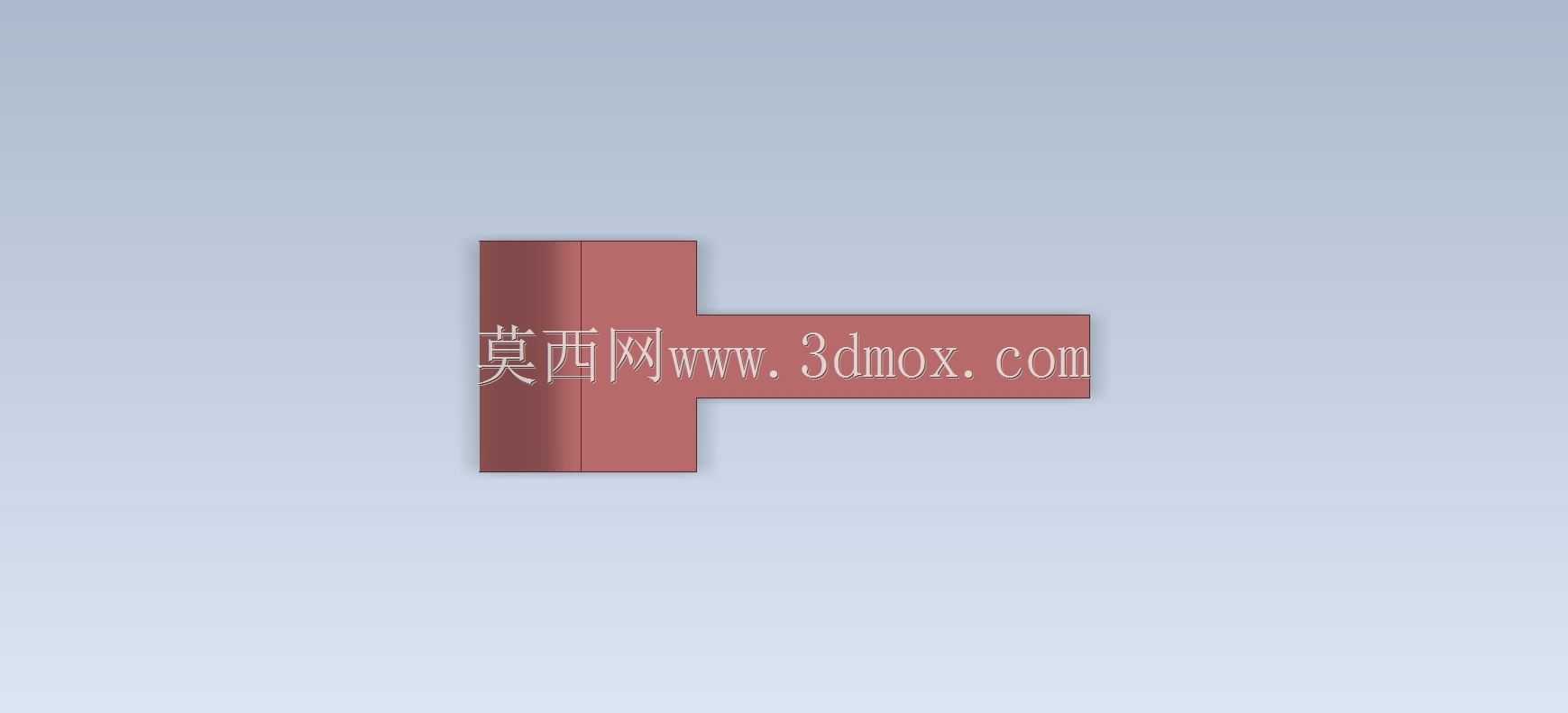

　　本次建模的异形支撑类零件，属于机械结构中常见的连接承载构件，这类零件广泛出现在小型工装夹具、非标自动化设备的工位定位模块、轻工机械的连杆传动端等场景中，主要承担相邻部件的铰接支撑、侧向限位以及安装基准的作用，在实际产线应用里，这类零件往往需要同时兼顾铰接转动的自由度限制、安装面的贴合精度以及侧向受力的结构强度，是机械结构设计入门阶段必须掌握的典型零件类型。从结构设计思路来看，该零件采用一体化铸造成型后机加工的工艺路线设计，主体为L型的承载基体，左侧延伸出带同轴通孔的铰接耳结构，通孔用于穿装铰接销轴，实现与相邻摆动连杆的转动连接，铰接耳的厚度根据常规销轴的剪切强度匹配设计，孔边做了圆角过渡避免应力集中，

　　防止长期往复摆动下出现耳板开裂的问题。基体的竖直立板部分设置了两处沉头安装孔，用于将整个支撑座固定在设备的安装基板上，沉孔设计可以让紧固螺栓的头部完全埋入零件表面，不会突出干涉相邻运动部件的行程，立板与水平底板的连接处设置了加强筋结构，筋板的厚度按照基体壁厚的0.8倍设计，既不会因为筋板过厚导致铸造时出现缩孔缺陷，也能有效提升L型拐角处的抗弯强度，承受竖直方向的载荷时不会出现拐角断裂的情况。零件的水平底板末端做了斜切收口设计，一方面是为了避让设备上其他相邻的固定件，减少安装时的空间干涉，另一方面也能减轻零件的整体重量，对于需要随动的支撑部件来说，减重可以降低运动过程中的惯性冲击，提升传动的平稳性。从安装边界来看，

　　该零件的铰接孔中心到安装基面的垂直距离、安装孔之间的孔距都严格按照相邻部件的运动行程计算确定，安装时需要保证铰接孔的轴线与安装基面的平行度误差控制在0.02mm以内，否则会导致铰接销轴出现别卡，加剧销轴和孔壁的磨损，缩短零件的使用寿命。零件的所有外露棱边都做了R1的倒角处理，既可以去除机加工后的毛刺，避免安装调试时划伤操作人员，也能减少应力集中点，提升零件的疲劳强度。在建模过程中，需要重点关注铰接孔与安装面的位置度约束，加强筋与基体的相贯线处理，以及沉头孔的深度参数匹配，这类练习模型的核心训练点在于掌握带铰接结构的支撑类零件的建模逻辑，理解工艺结构对零件实际使用性能的影响，避免出现只重外形不重工程合理性的建模问题，

　　很多初学者在做这类练习时容易忽略沉孔深度、圆角过渡这些细节，导致建出来的模型无法直接用于生产加工，这也是这类CAD练习重点要纠正的设计习惯。实际应用中这类零件的材质通常选用HT200灰铸铁，具备较好的减震性和铸造性能，适合承受中等载荷的支撑场景，如果是用于载荷较大的冲压设备工位，也可以更换为45号钢锻件后做调质处理，提升零件的强度和抗冲击性能，对应的建模参数只需要根据材质的强度特性调整壁厚和筋板尺寸即可，整体的结构逻辑不需要做大幅改动。
