该零件属于设备支撑连接类通用机械零部件,主要应用在中小型自动化生产线的工位定位、小型动力单元的机架固定、教学实训台的模块安装等场景,承担上部功能部件与底部安装基面的载荷传递、位置定位作用,可适配气动执行元件、小型传感器安装支架、轻质传动组件的承载需求,在低速、静载或小幅振动的工况下能保持稳定的连接刚性。

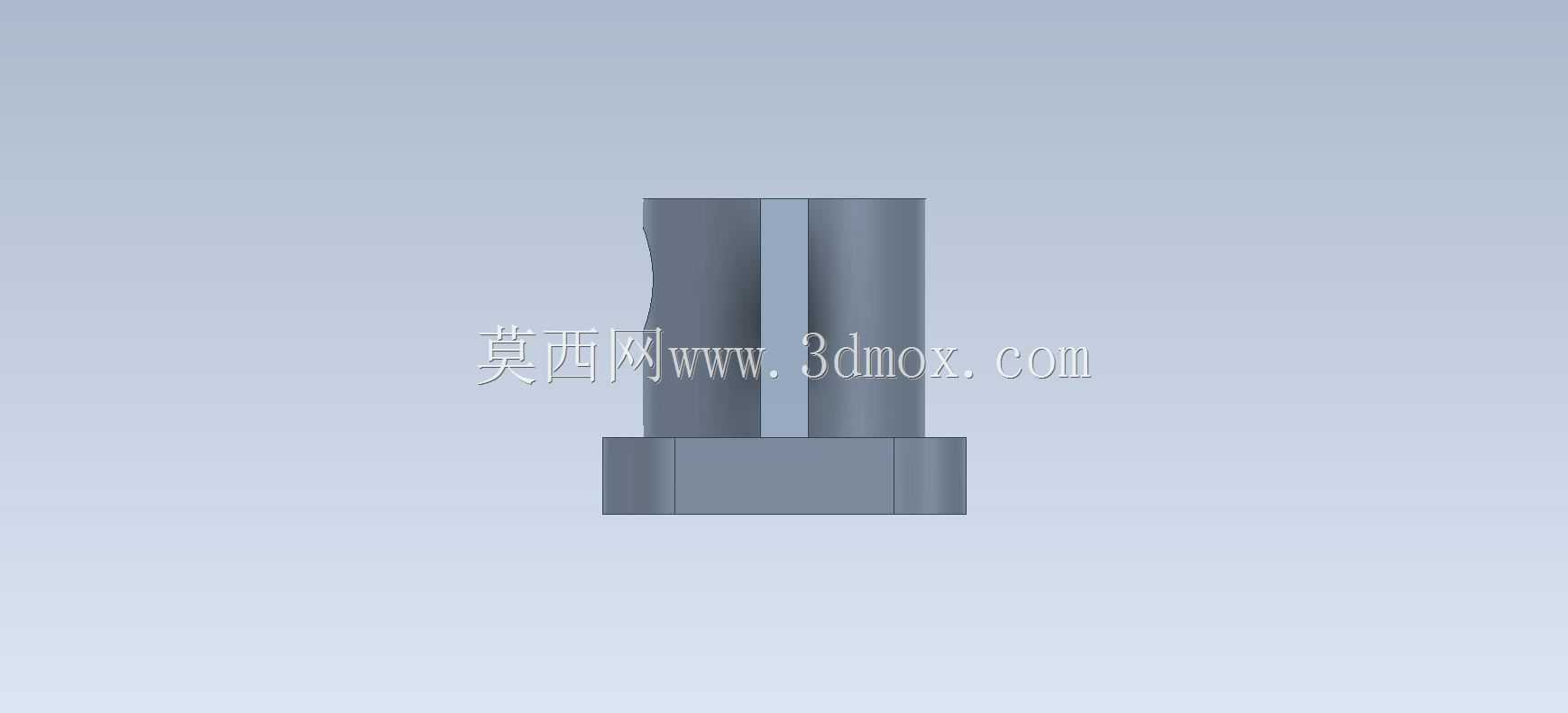

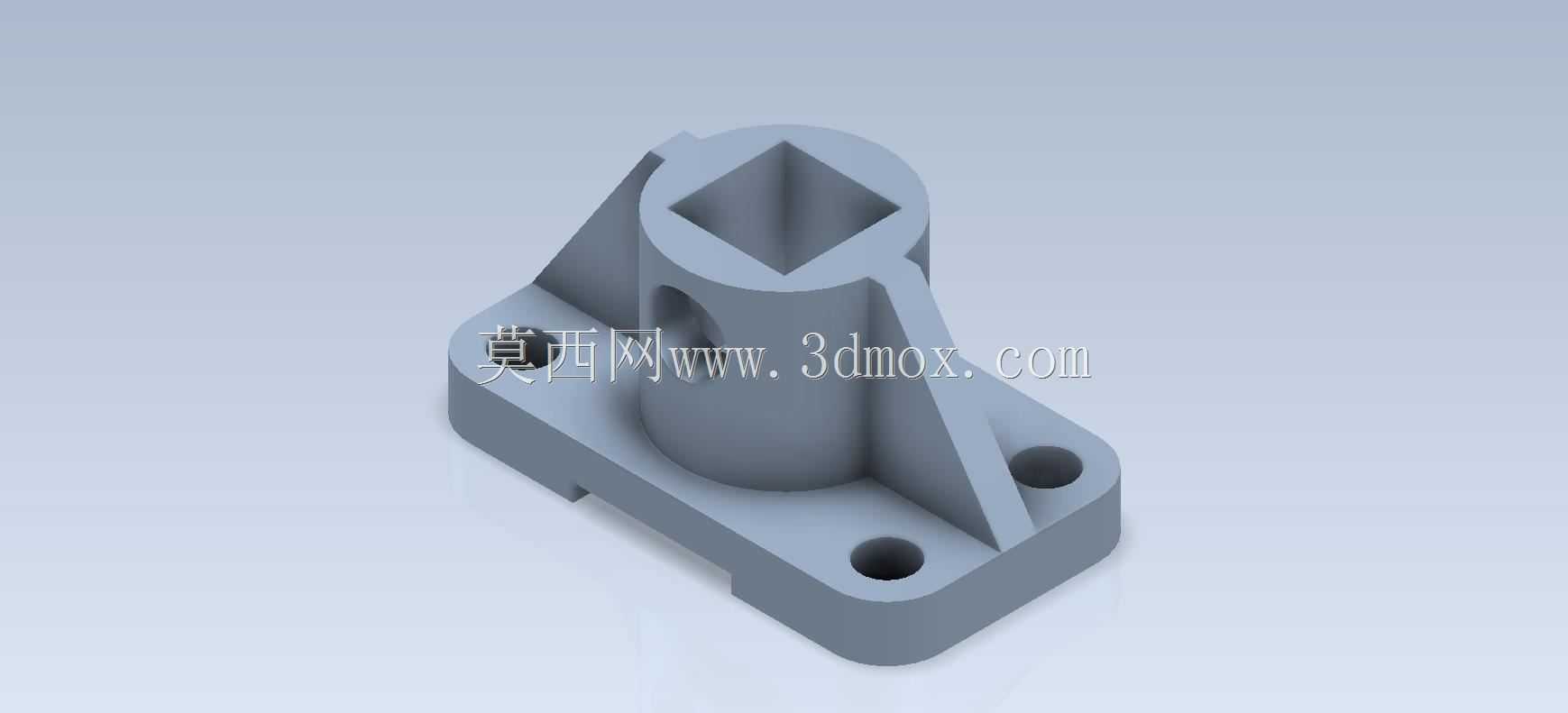

从结构功能来看,底部为带圆角的矩形安装底板,底板上开设两个同轴的圆形通孔,用于穿装螺栓完成与安装基面的锁紧固定,孔位的间距经过公差匹配设计,可适配常规工业铝型材的T型槽间距、标准钢板安装台的预留孔位,安装时无需额外扩孔或调整位置,能直接完成对位装配。底板上方的主体为圆柱形筒体结构,筒体顶部开设方形通孔,该方孔可用于穿装方形传动杆、定位方销,或是容纳方形截面的调节杆件,相比圆孔能传递更大的扭矩,避免杆件转动时出现打滑偏移,方孔的内壁做了轻微的拔模斜度处理,既方便加工时的刀具退刀,也能在装配杆件时起到导向作用,降低装配对位的难度。

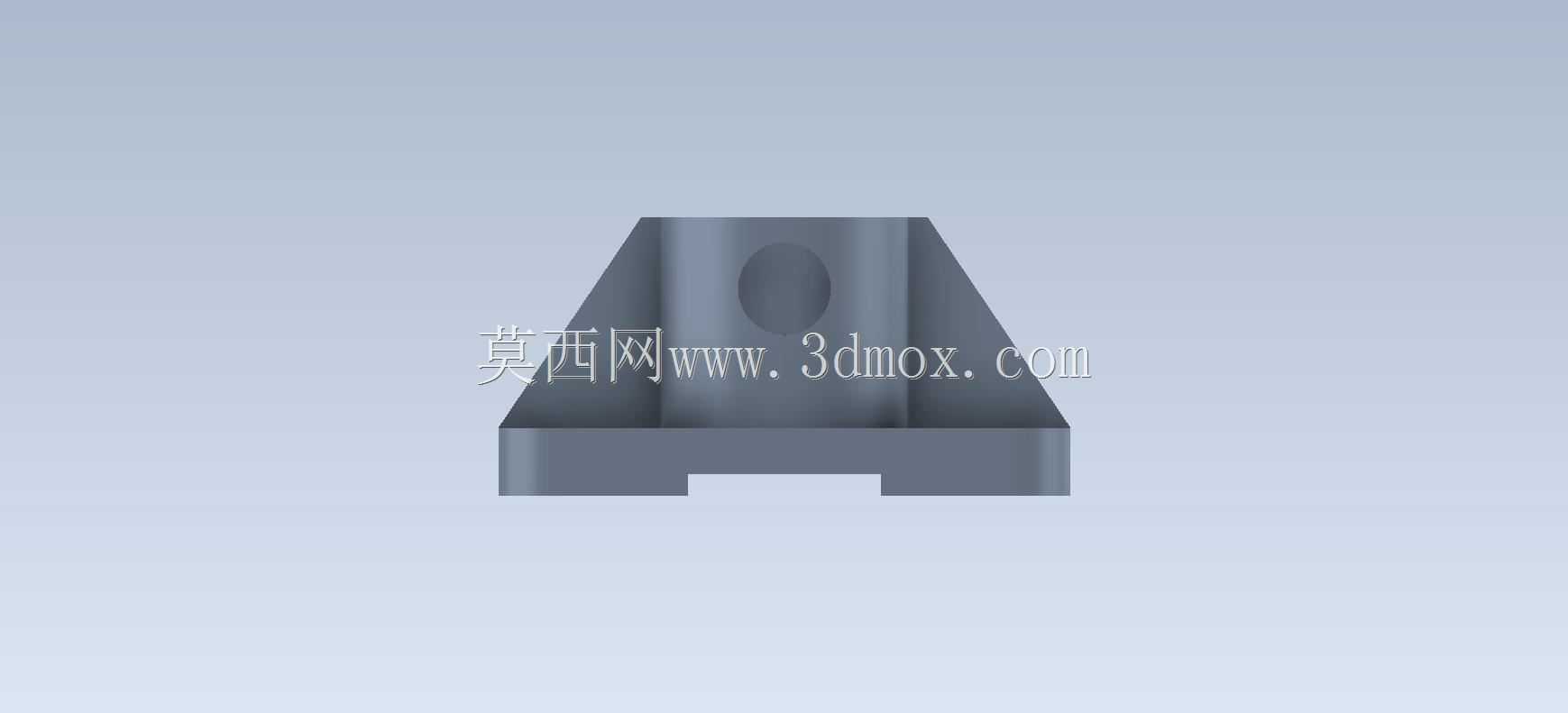

筒体与底板之间设置了两块三角形加强筋,分别布置在筒体的两侧,筋板从底板上表面一直延伸到筒体中上部位置,有效弥补了筒体与底板连接位置的应力集中问题,当上部承受偏载载荷时,筋板可将载荷分散传递到底板整个平面,避免连接根部出现断裂变形。筒体侧壁还开设了一个横向的圆形通孔,该孔可用于穿装锁紧螺钉,当方孔内穿装杆件后,拧紧螺钉即可顶紧杆件完成位置固定,也可作为润滑油加注孔,向筒体内部的配合面加注润滑脂,减少杆件转动或滑动时的磨损。
设计过程中优先考虑了加工工艺性,所有外部棱角均做了圆角过渡处理,既避免加工后出现锐边划伤装配人员,也能降低铸件或机加工件的应力集中风险,减少热处理或使用过程中出现开裂的概率。底板的厚度经过载荷校核,在承受上部50kg以内的静载时,底板的最大变形量控制在0.02mm以内,可满足常规工位的定位精度要求;筒体的壁厚设置为均匀尺寸,适合采用铸造成型后做少量机加工的工艺路线,也可直接采用棒料通过数控铣削加工完成,不同加工工艺下的尺寸一致性容易控制。
安装边界方面,零件整体的外轮廓尺寸紧凑,底板的长宽尺寸控制在小范围内,安装时占用的基面空间较小,适合在安装空间受限的工位使用;筒体的高度设置匹配常规小型功能部件的安装高度需求,无需额外加装垫高块即可满足安装高度要求。零件的两个安装孔为沉孔设计吗?不,从结构来看是通孔,螺栓穿装后可在背面加装螺母锁紧,也可直接拧入基面的螺纹孔完成固定,适配两种不同的安装方式。横向锁紧孔的位置设置在筒体中下部,锁紧螺钉的操作空间充足,使用常规内六角扳手即可完成锁紧操作,不会被周边的筋板结构干涉。
在实际使用中,该零件可根据工况需求更换不同的材质,常规工况下采用铝合金材质即可满足轻量化与强度需求,有耐腐蚀要求的场景可采用304不锈钢加工,重载场景下可采用45号钢调质处理后使用,不同材质下的结构尺寸无需调整,仅需对应调整表面处理工艺即可,铝合金件可做阳极氧化提升表面耐磨性,钢件可做发黑或镀锌处理提升防锈能力。零件的所有配合面均预留了合理的机加工余量,铸造成型后仅需对安装底板的下平面、方孔内壁、横向锁紧孔进行精加工即可达到装配精度要求,加工工序简单,批量生产时的成本可控。
