带销轴叉式连接机械零件结构设计

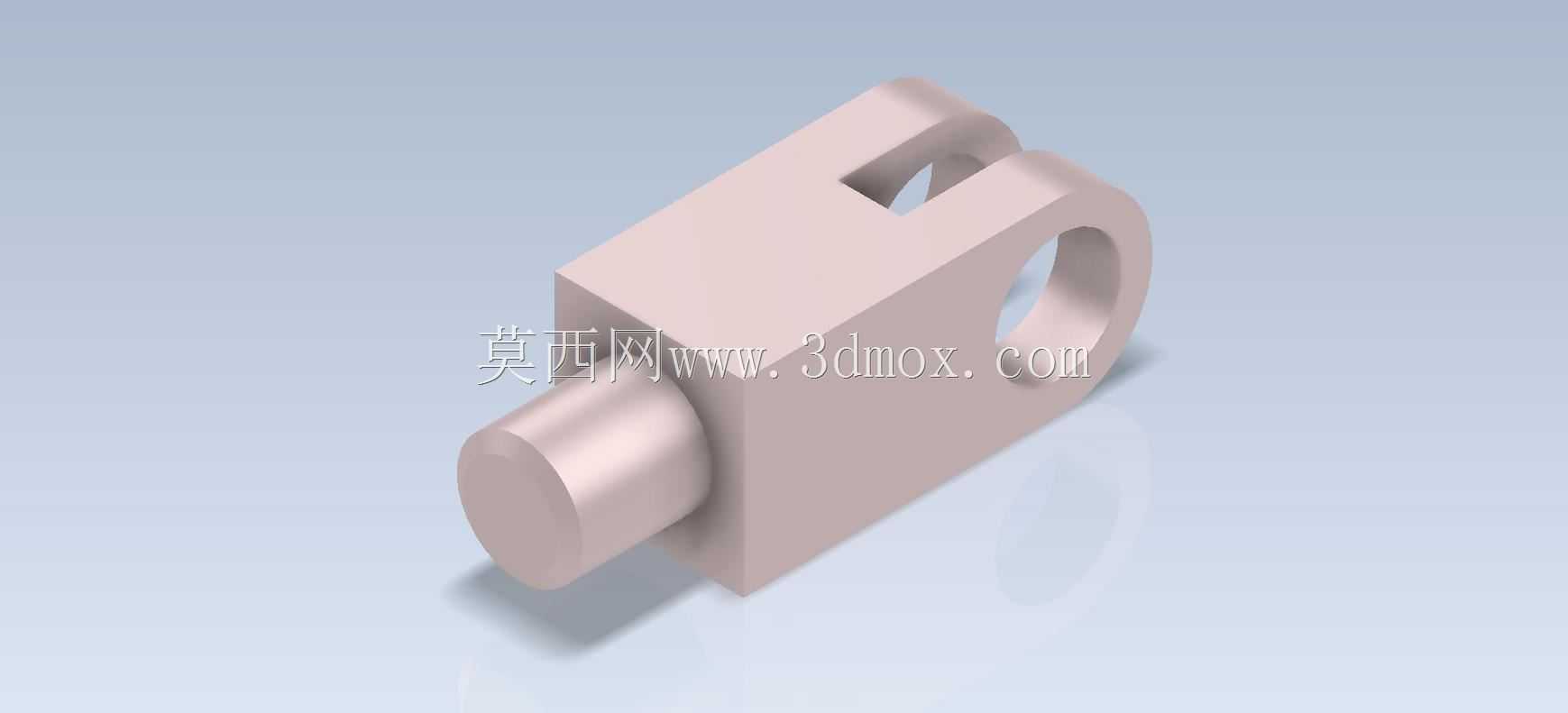

　　这类带销轴的叉式连接构件，在轻工自动化输送线、小型工装夹具的铰接点位应用十分普遍，日常做设备改型时经常会碰到类似结构的选型与建模需求。从实际使用场景来看，这类零件主要承担两个部件之间的铰接传动作用，一端的圆柱销轴用于插入对应构件的安装孔内，实现径向定位与转动副的配合，另一端的叉形带孔结构则用于穿装固定销，和配套的连杆、摆臂类零件完成铰接，能够在小载荷的往复摆动工况下稳定传递动力，不会出现连接松脱的问题。

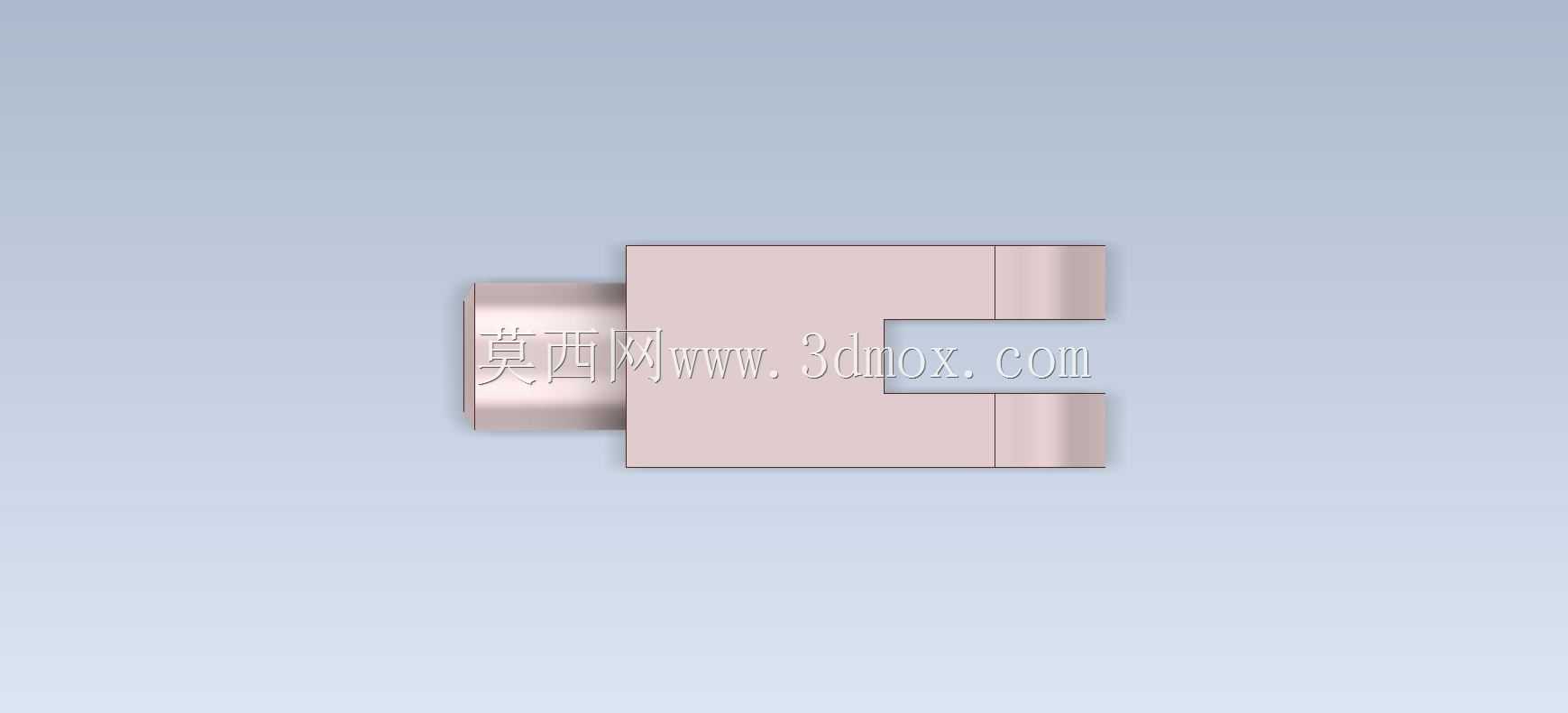

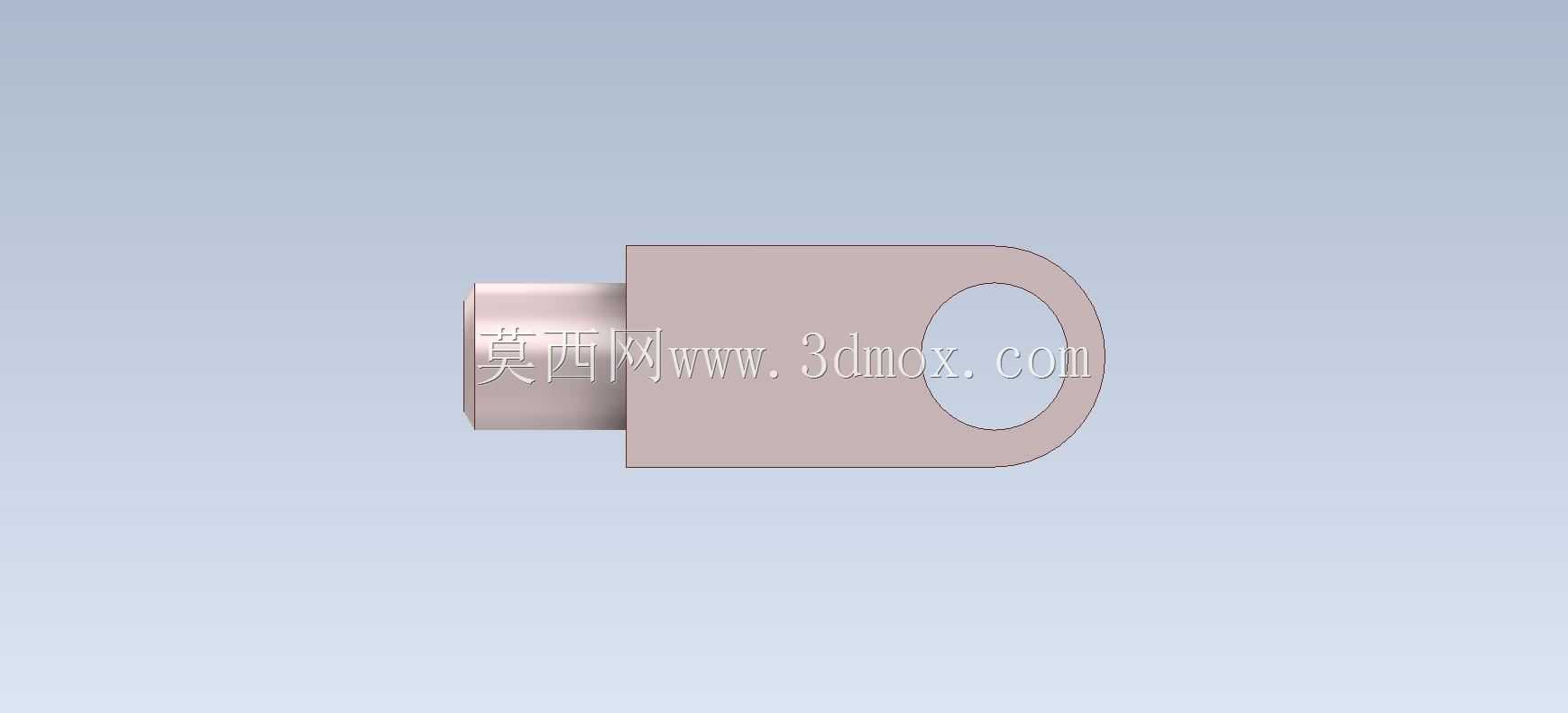

　　做这个零件的三维建模时，首先要捋清各结构的功能优先级：销轴段的直径公差需要按h7级精度控制，长度要比配合安装孔的深度短0.2-0.5mm，避免装配时销轴端面顶死相邻零件，导致转动卡滞；中间的方块主体是整个零件的受力基体，所有结构都从这个基体延伸出来，建模时要先确定基体的长宽高基准，把坐标原点设在基体的端面中心，方便后续装配时快速对齐配合基准。叉形结构的开口宽度要比配套连接耳片的厚度大0.1-0.2mm，保证装配后耳片能在叉口内灵活摆动，不会出现侧边摩擦的问题；叉耳上的通孔同轴度要控制在0.02mm以内，不然穿装固定销的时候会出现别劲的情况，长期往复运动还会造成销孔偏磨，缩短零件使用寿命。

　　从安装边界来看，这个零件的整体外轮廓没有尖锐的外凸棱角，所有棱边都做了0.5mm的倒角处理，既可以去除机加工后的毛刺，也能避免装配时划伤操作人员的手部。销轴根部和基体衔接的位置做了R1的圆角过渡，这个位置是应力集中的高发区，要是直接做直角衔接，零件在承受交变摆动载荷的时候，很容易在根部产生疲劳裂纹，圆角过渡能有效分散应力，提升零件的抗疲劳性能。叉耳的外侧端面和基体侧面保持齐平，不会额外占用安装空间，在布局紧凑的工装机构里，这种齐平设计能减少相邻零件的避让空间，提升整体机构的空间利用率。

　　实际建模练习的时候，要注意各结构的拔模角度与加工工艺匹配：销轴段是车削加工成型，外圆面不需要额外做拔模，只要保证圆柱度符合要求即可；基体和叉耳部分如果是采用铣削加工，所有垂直于安装基准面的侧壁都可以不留拔模斜度，如果是采用粉末冶金或者注塑工艺小批量生产，就要沿脱模方向添加0.5°-1°的拔模斜度，方便成型后顺利脱模。另外叉口内部的槽底要和销轴的轴线保持平行，不然装配后连接的摆臂会出现偏摆，导致整个传动机构的运动轨迹出现偏差。

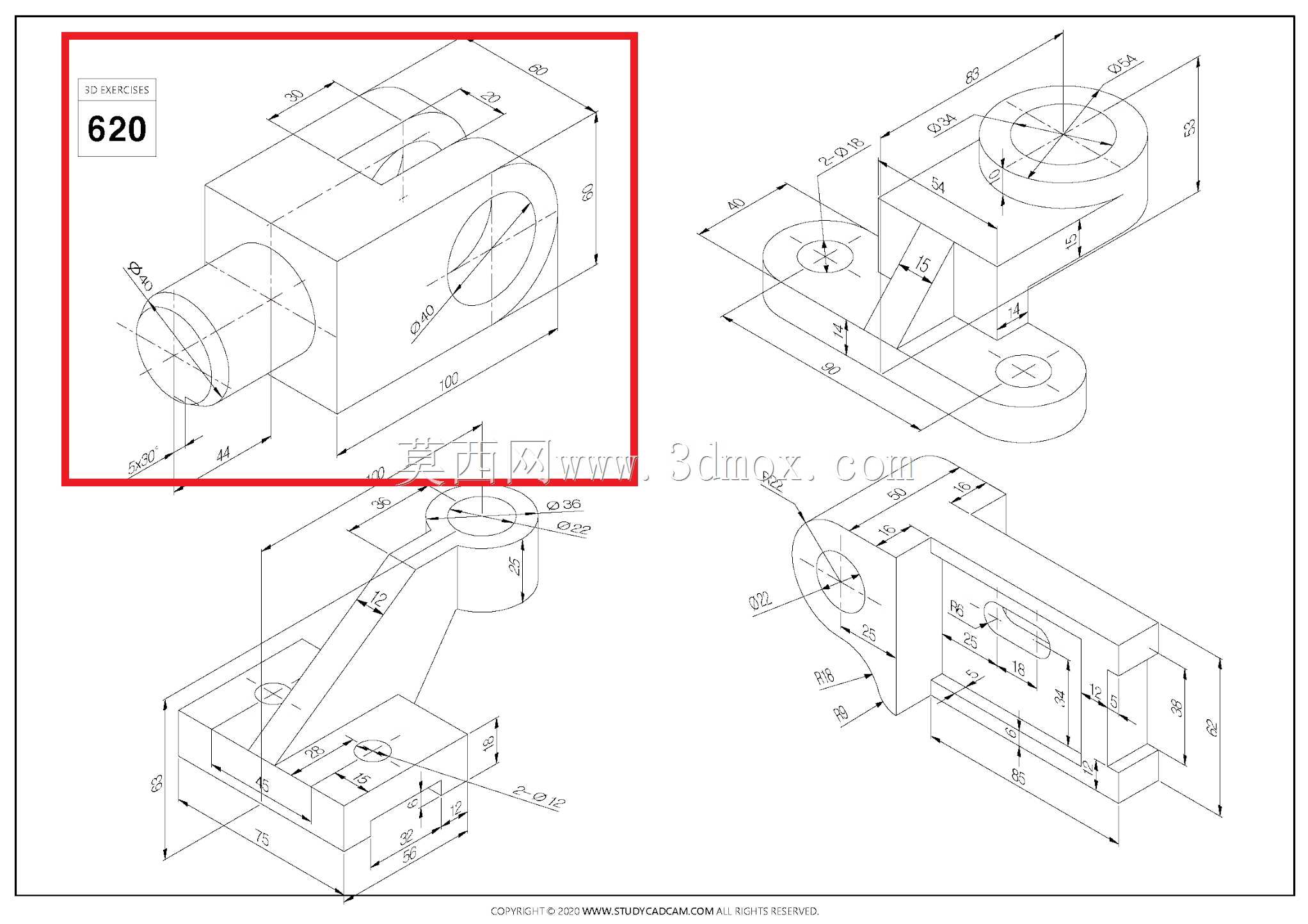

　　这类零件虽然结构不算复杂，但却是机械传动铰接结构里最基础的典型构件，很多复杂的连杆机构、夹持工装的铰接点都是从这类基础结构演变而来的。建模过程中要养成从功能倒推结构尺寸的习惯，不能只照着图纸描形状，要想清楚每个尺寸、每个圆角、每个公差对应的实际装配需求和受力情况，比如销轴的长度为什么要留间隙、叉口宽度为什么要比配合耳片大、应力集中位置为什么要做圆角，把这些底层逻辑想清楚，后续做复杂结构设计的时候才能避免出现装配干涉、强度不足、运动卡滞这类常见问题。在做装配验证的时候，还要检查零件转动时的极限位置，确认摆动到最大角度时，叉耳和基体不会和相邻构件发生碰撞，提前预留出足够的运动间隙，保证机构运行顺畅。
