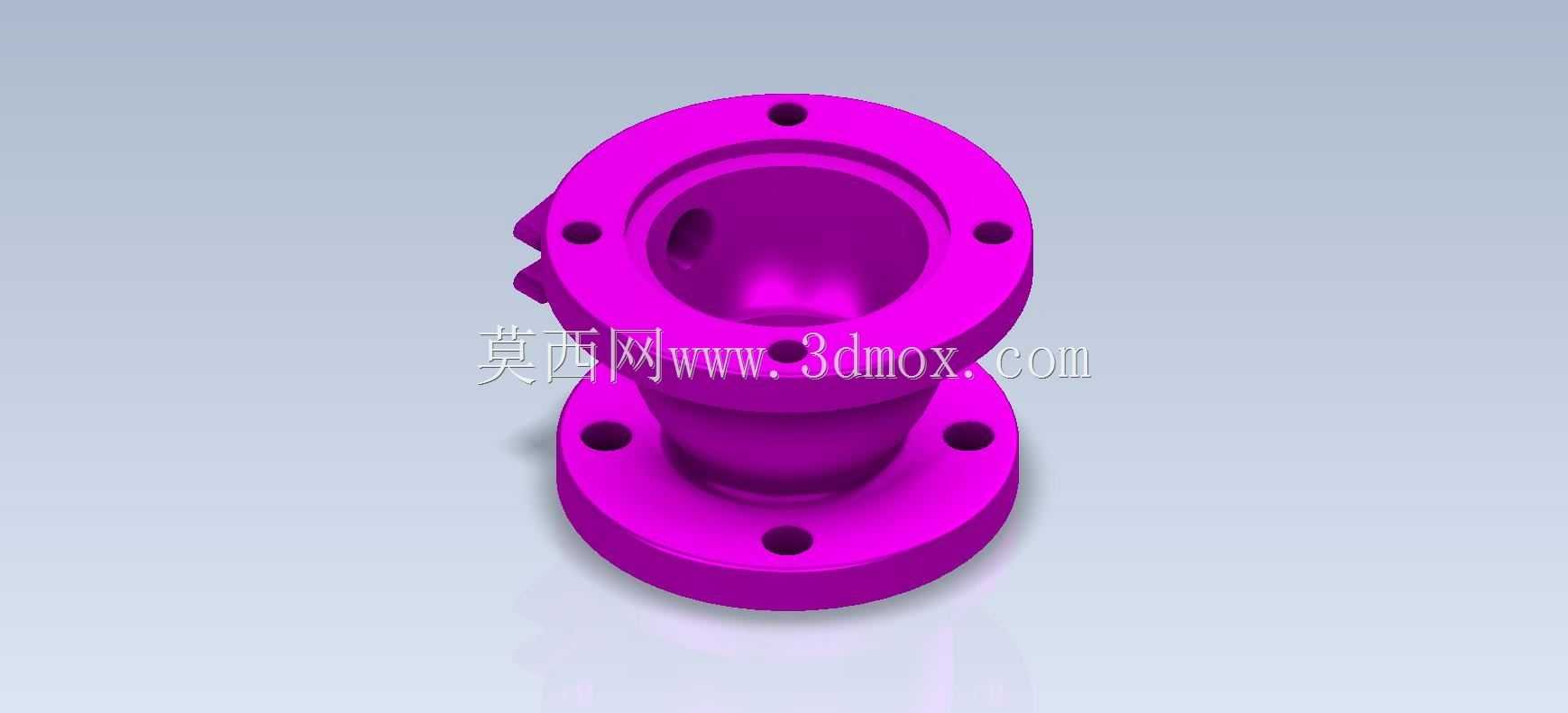

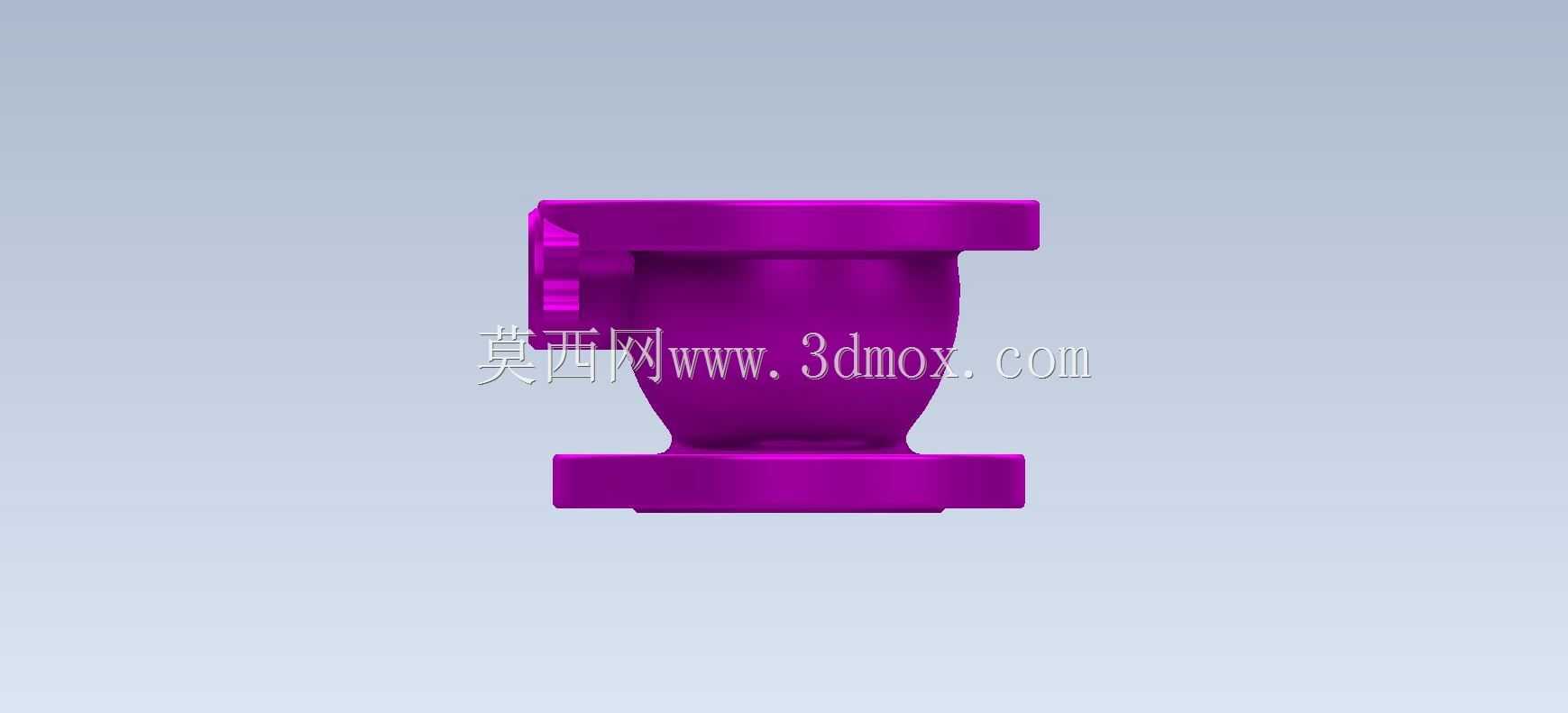

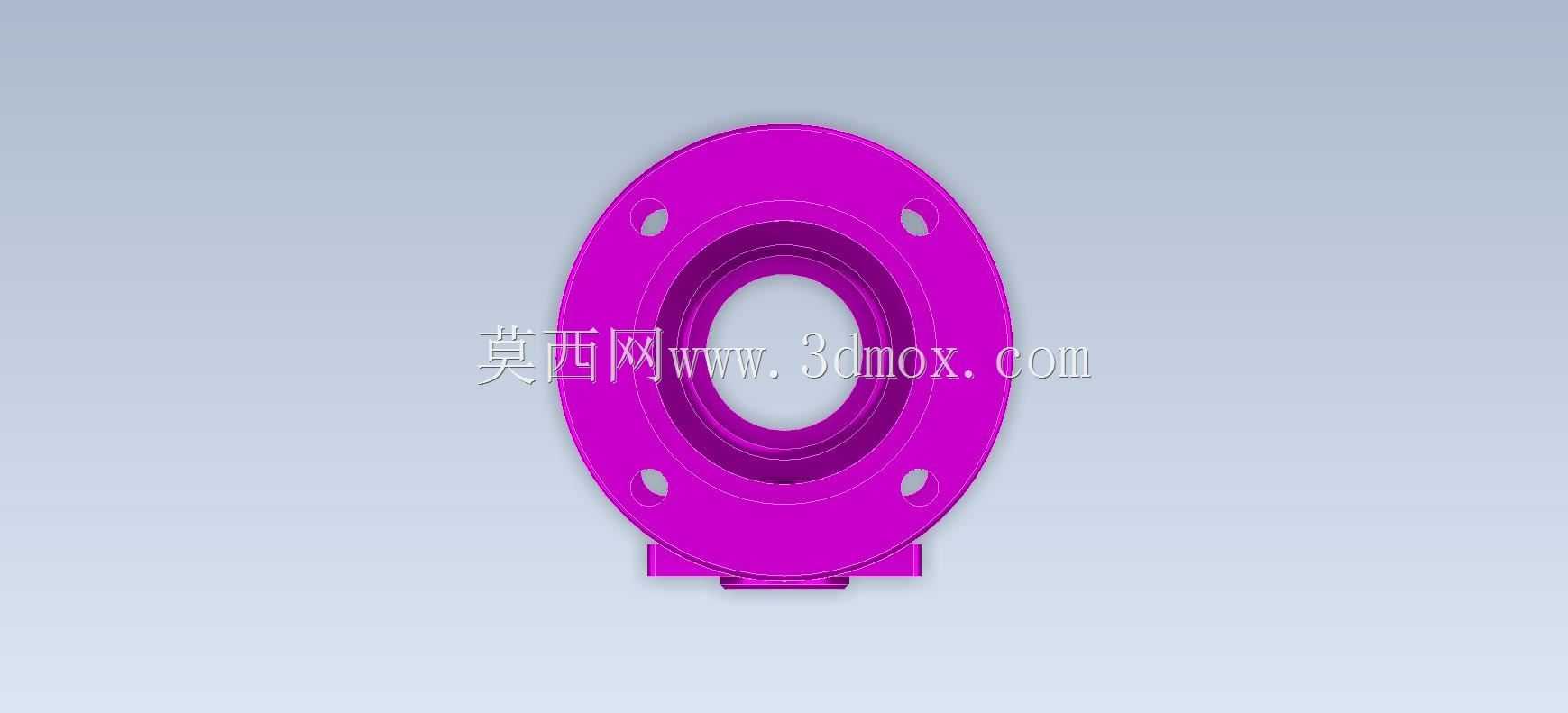

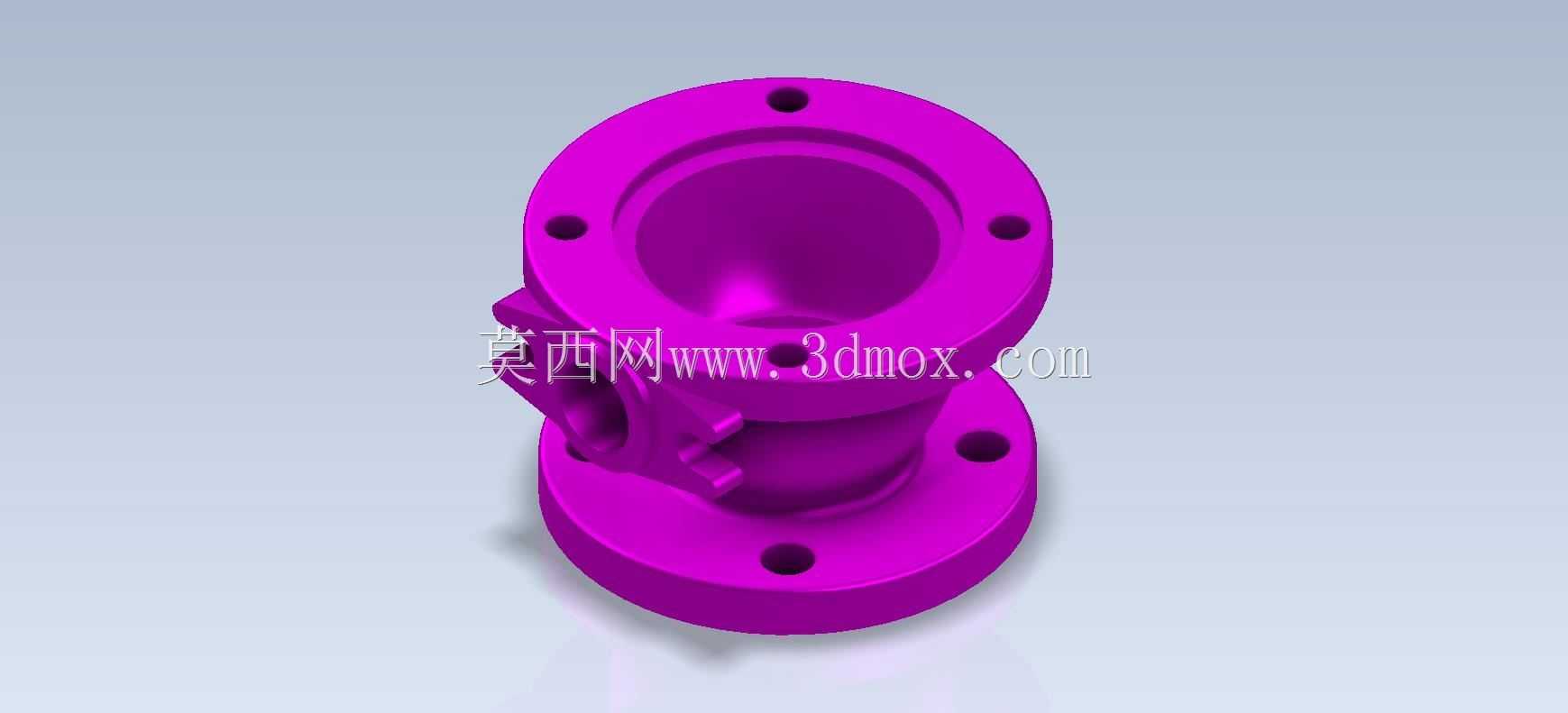

这类双法兰结构的中空连接构件,在低压流体输送管路、小型设备的介质导通工位应用十分普遍,日常接触到的气动回路支路、冷却水循环管路、小型化工试验装置的物料转接段,都能见到同构型零件的身影。它的核心作用是实现两段不同布设方向管路的刚性对接,同时兼顾连接位置的结构强度,避免管路运行过程中因振动、压力波动出现松脱泄漏的问题。从结构细节来看,零件上下两端为对称布置的圆形法兰盘,每个法兰盘上均匀分布4个螺栓过孔,安装时可通过穿装螺栓与对接端的法兰面完成锁紧,法兰接触面可根据实际工况选配密封垫片,满足不同压力等级的密封需求。中间的导通腔体为变径设计,上端入口的通径尺寸略大于中段腔体,能够在介质流入时起到一定的稳流作用,

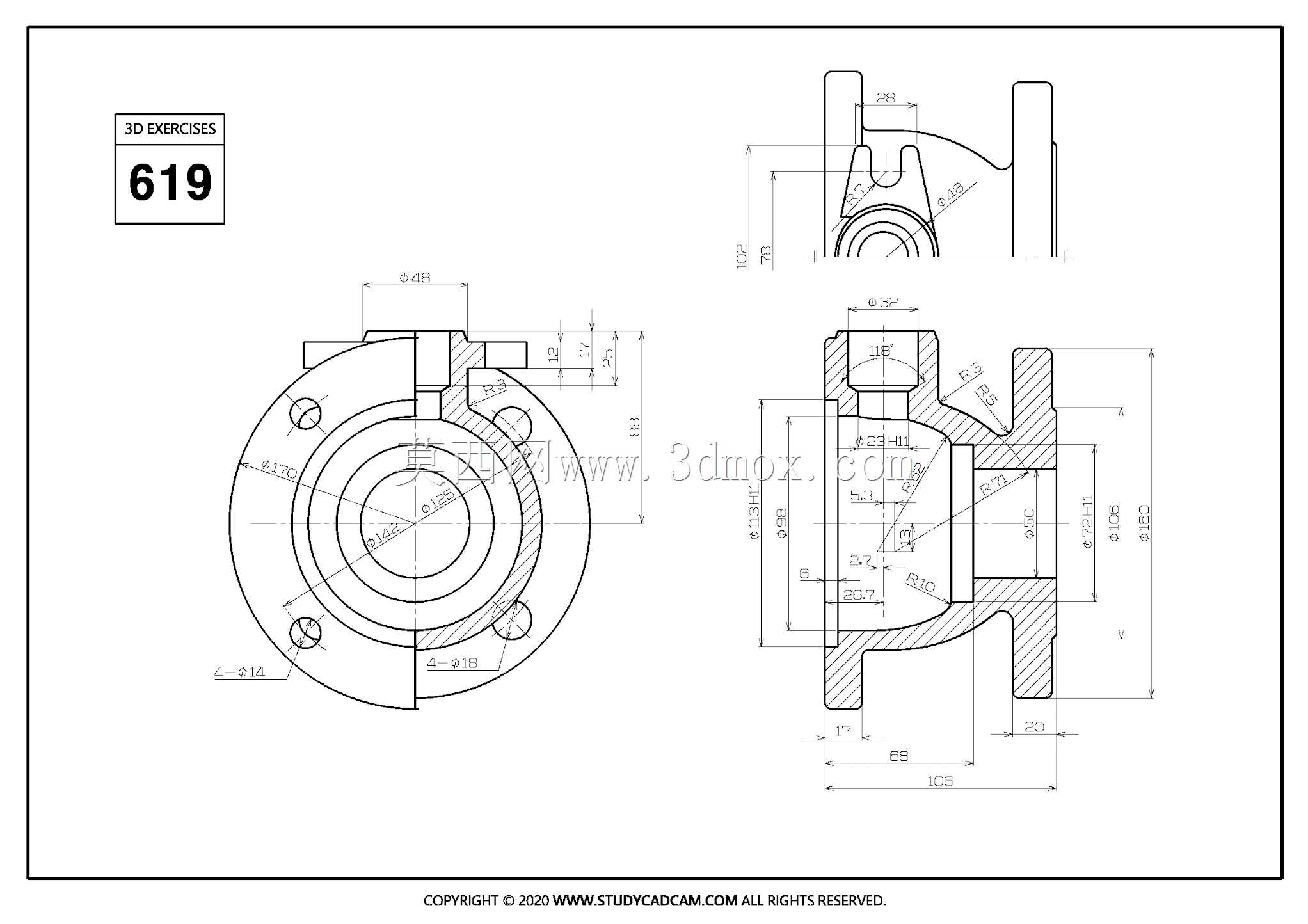

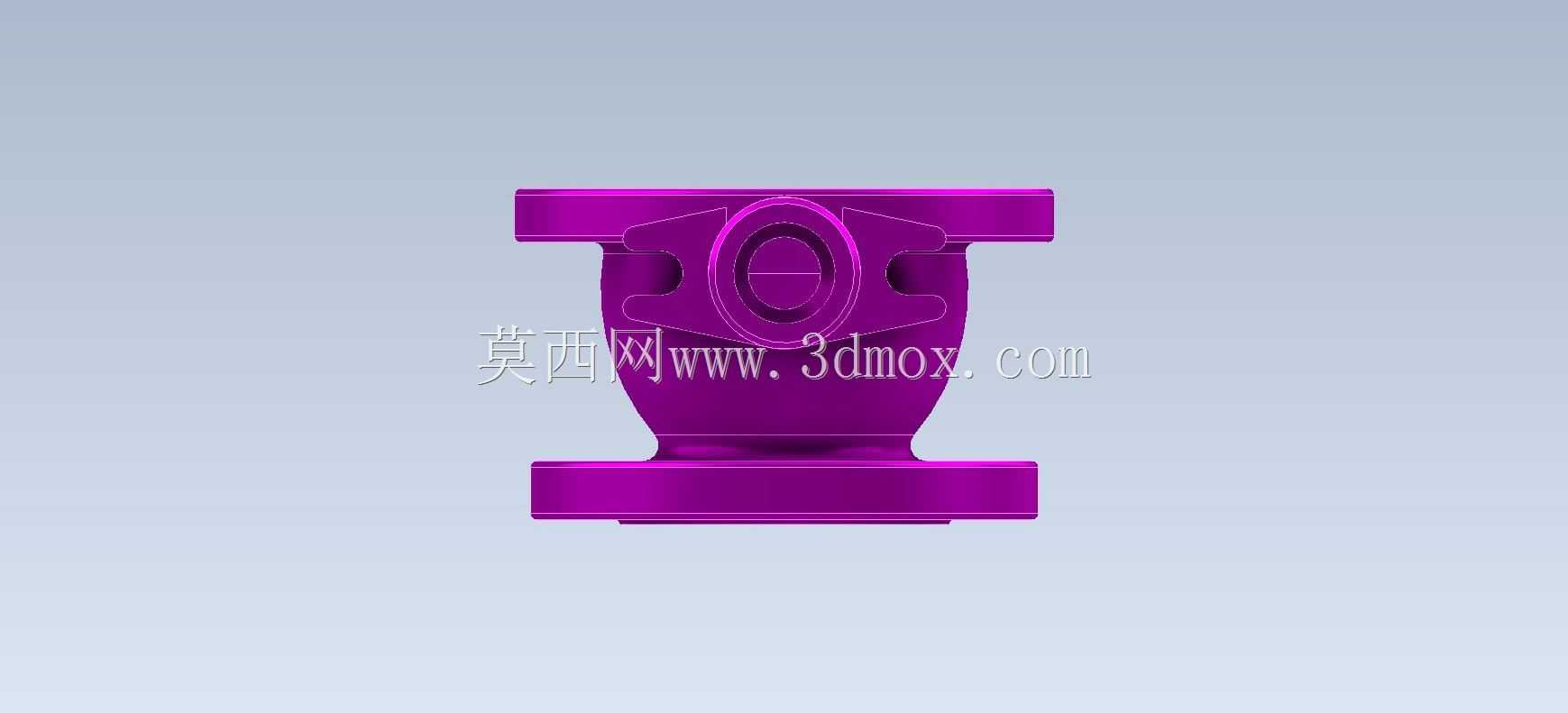

减少介质直接冲击腔体内壁带来的紊流与振动。腔体侧面延伸出的凸台结构,并非冗余设计,实际应用中可作为定位基准面,安装时靠紧设备机架上的定位挡块,能够快速找准安装方位,避免法兰螺栓孔对位偏差,同时也可作为外置传感器的安装基座,比如加装压力检测探头时,可直接在凸台位置加工螺纹孔,不用额外在主腔体上开孔破坏整体结构强度。做这类零件的三维建模时,首先要确定上下法兰的安装基准面,先绘制法兰盘的截面轮廓,通过回转命令生成主体的基础腔体结构,之后单独绘制侧面凸台的轮廓,通过布尔合并与主体结构结合,最后处理法兰盘上的螺栓过孔、腔体边缘的工艺倒角。建模过程中需要特别注意法兰螺栓孔的位置度公差,实际生产中如果孔位偏差超过0.2mm,

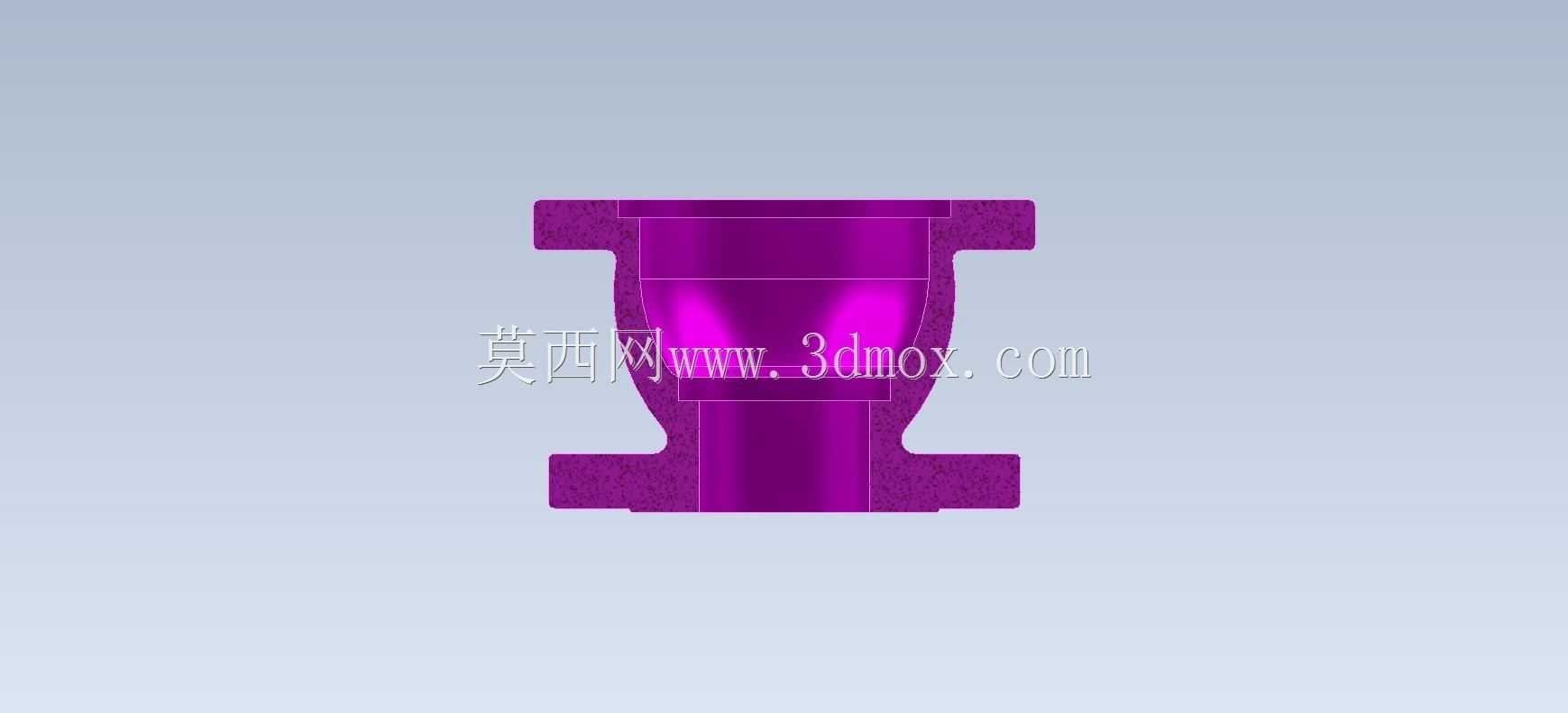

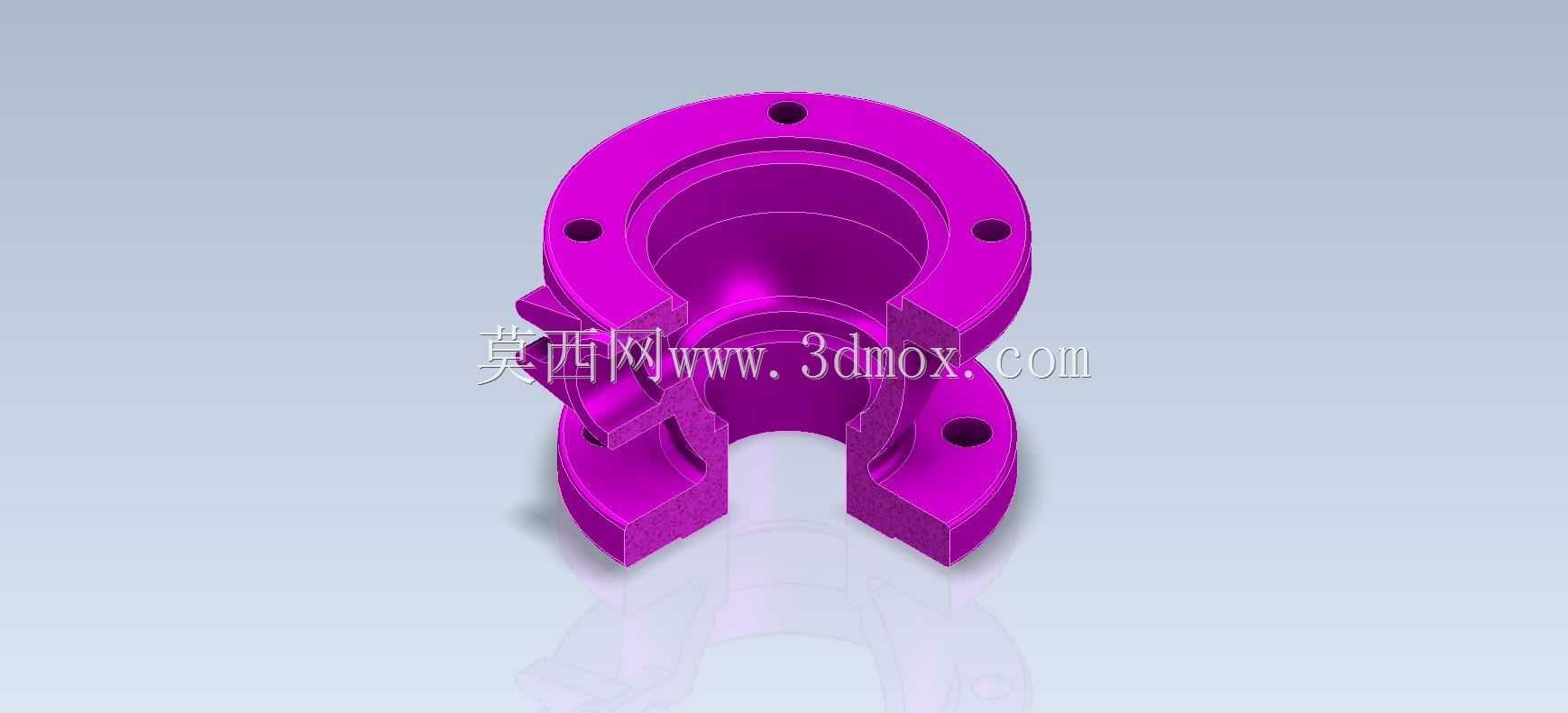

安装时就会出现螺栓无法穿入的问题,因此绘制孔位时要严格按照圆周均布的约束来做,不能随意标注尺寸。另外腔体内部的过渡圆角也不能忽略,直角过渡的位置在介质长期冲刷下很容易出现应力集中,长期运行可能会出现开裂渗漏,因此内壁所有转角位置都要做R3-R5的圆角过渡,既能够降低应力集中系数,也能减少介质流动的阻力。从安装边界来看,这类零件的整体轴向尺寸要匹配管路布设的预留空间,法兰盘的外径不能超过周边构件的最小避让距离,侧面凸台的突出长度要控制在安装工位的可用空间范围内,避免与相邻的管路、支架产生干涉。实际选型替换时,除了核对通径、法兰螺栓孔的中心距尺寸,还要确认腔体的额定工作压力是否匹配管路的运行参数,若用于腐蚀性介质输送,
还要对应调整零件的加工材质,从普通的碳钢更换为不锈钢或者工程塑料材质,对应建模时也需要调整材质的密度参数,方便后续做整体的重量校核与支撑结构的强度验算。日常做这类基础零件的建模练习,能够很好地巩固回转特征、阵列特征、布尔运算的操作逻辑,也能更直观地理解法兰连接结构的设计要点,为后续做复杂管路系统、设备整体装配打下扎实的基础,很多刚接触三维建模的从业者容易忽略这类基础零件的工艺细节,比如倒角的大小、孔位的公差要求,往往建出来的模型看着外形相似,实际放到工程场景里根本无法满足生产安装的要求,这也是练习这类基础构件时需要重点关注的核心点,不能只追求外形的相似度,要结合实际的加工、安装、使用需求去调整每一处结构细节。
