简约相机造型三维CAD基础练习构件

　　本次建模的相机造型练习构件，核心面向三维建模入门阶段的特征操作训练，其造型逻辑完全贴合通用机械零部件的基础建模思路，可帮助初学者快速掌握拉伸、凸台、圆角等常用实体特征的操作逻辑。从实际应用场景来看，这类基础造型练习并非直接用于量产产品加工，更多是作为结构设计从业者入门阶段的训练载体，通过复刻日常常见物品的几何形态，建立三维空间的形体认知，掌握从二维草图到三维实体的转化逻辑，为后续复杂工业零部件、设备结构的建模打下操作基础。

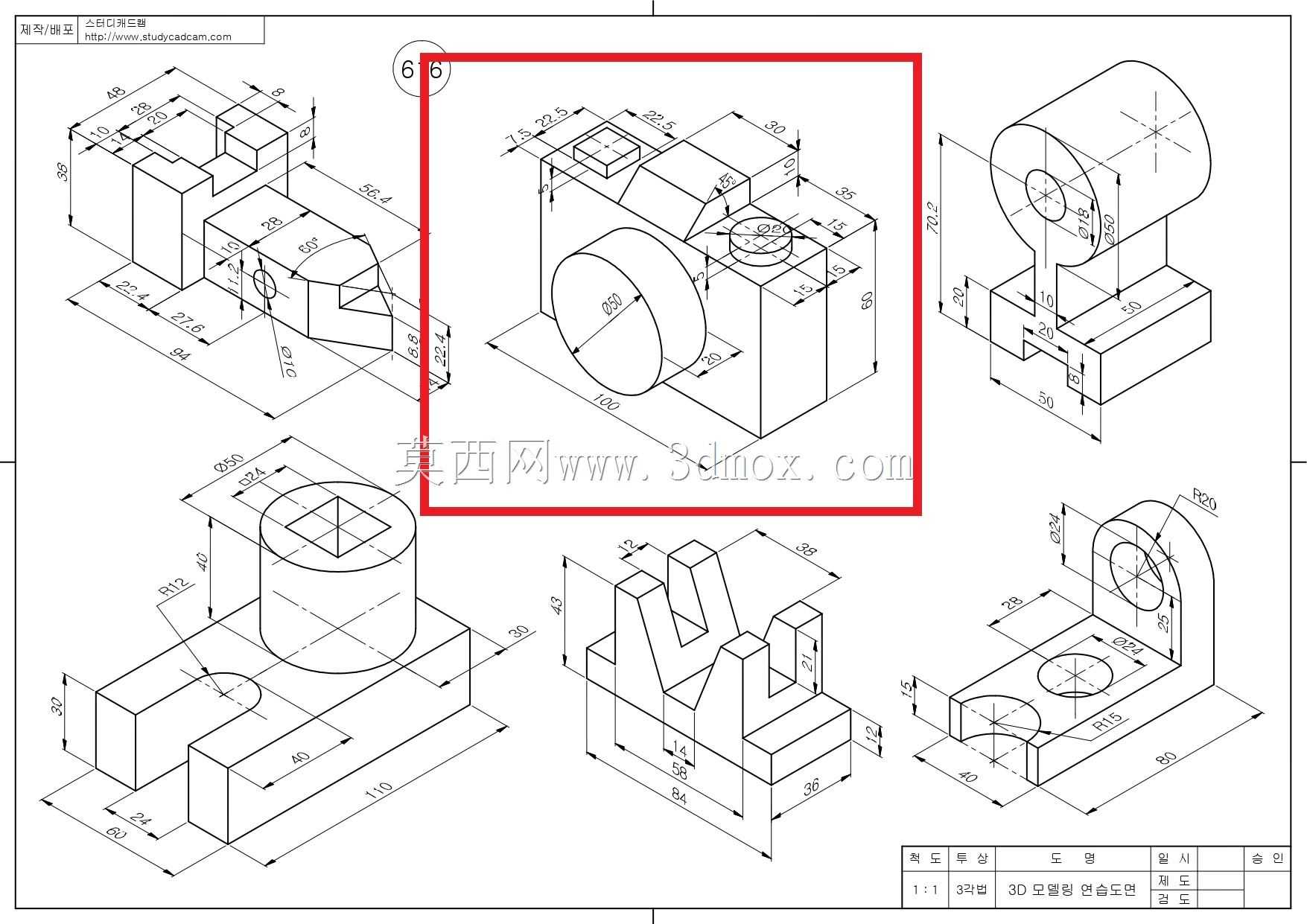

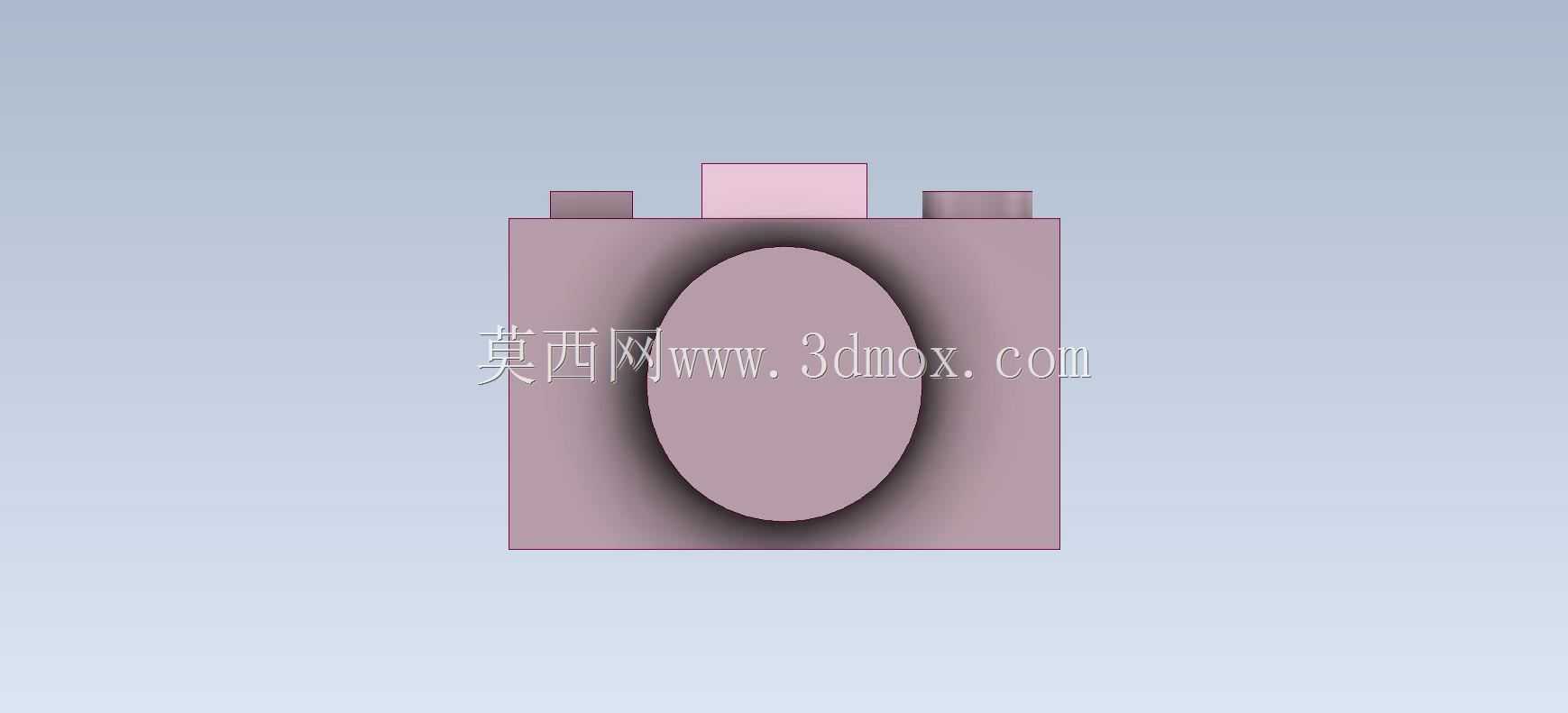

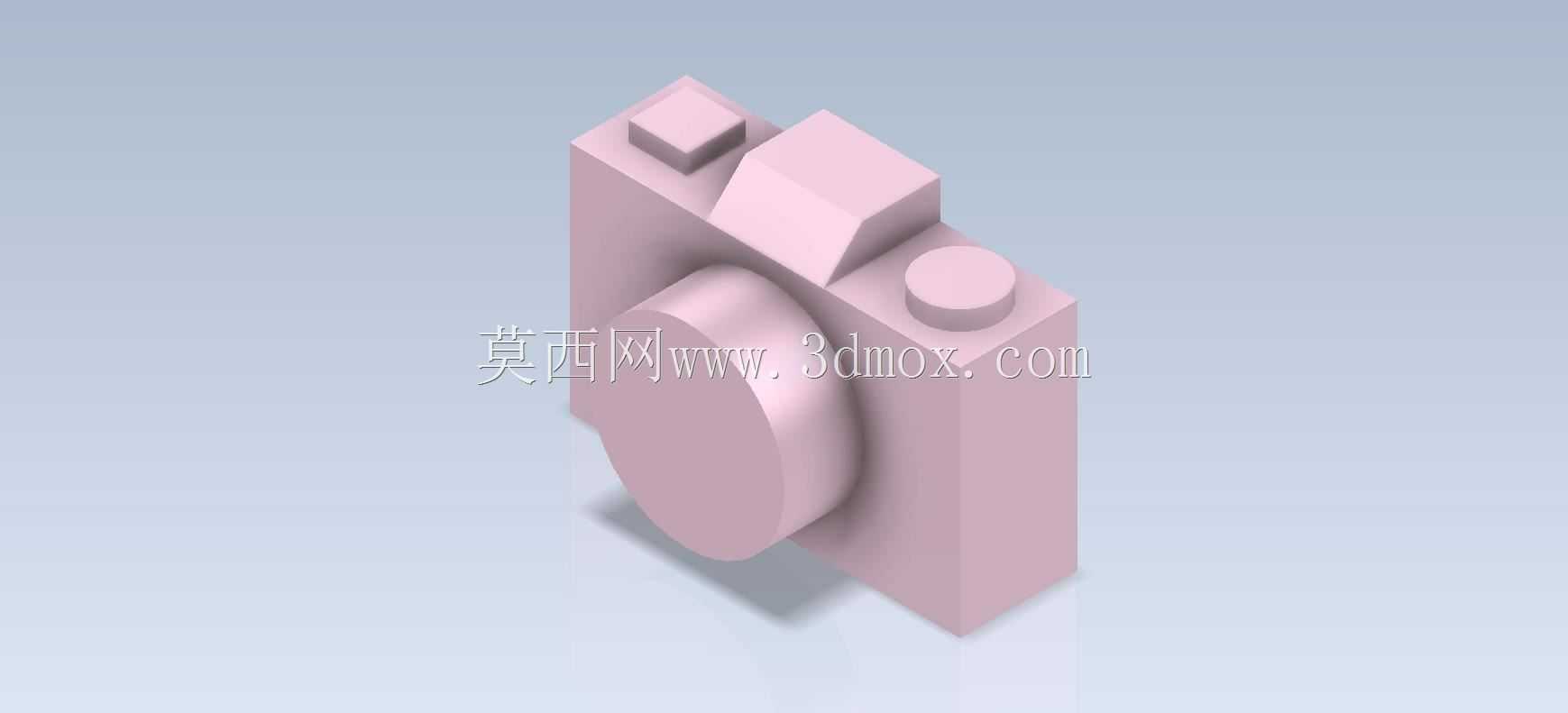

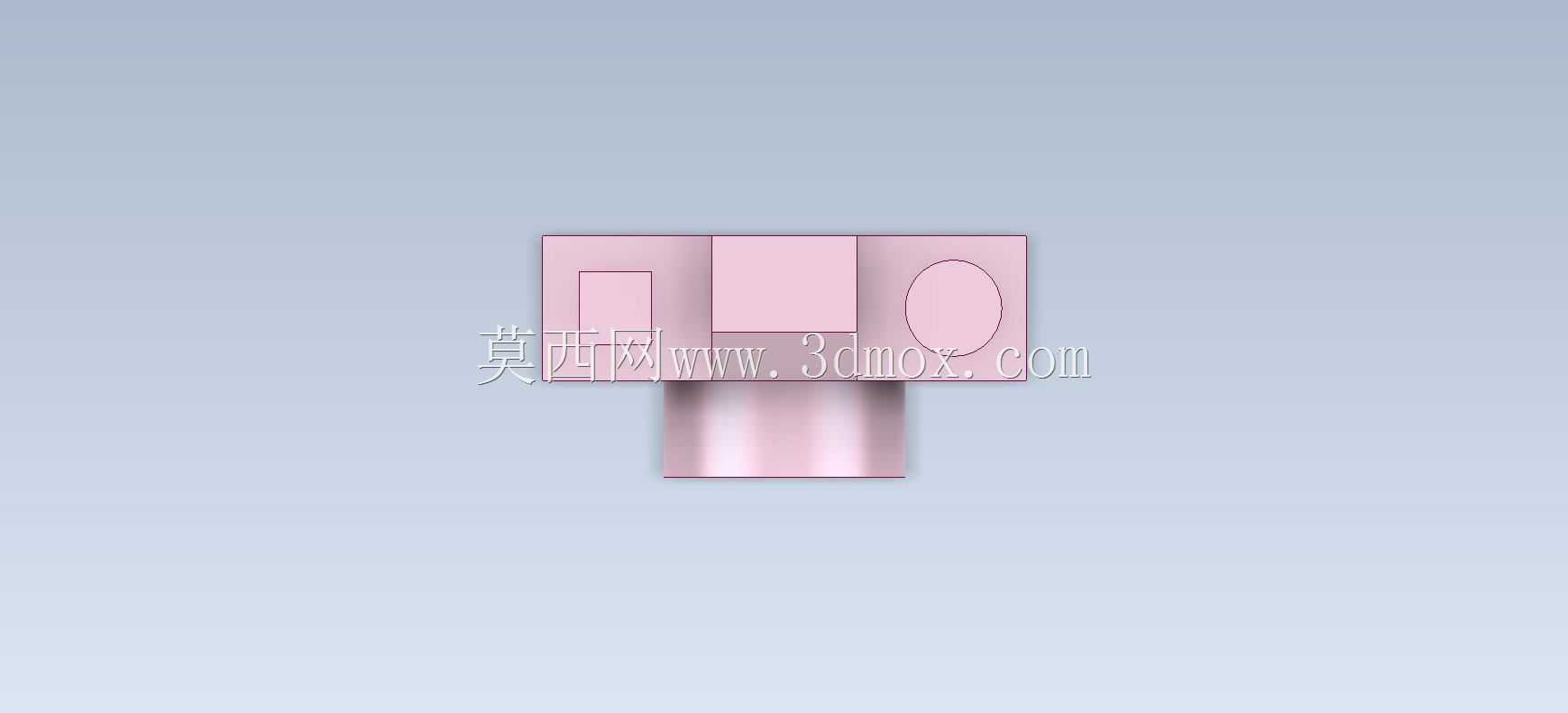

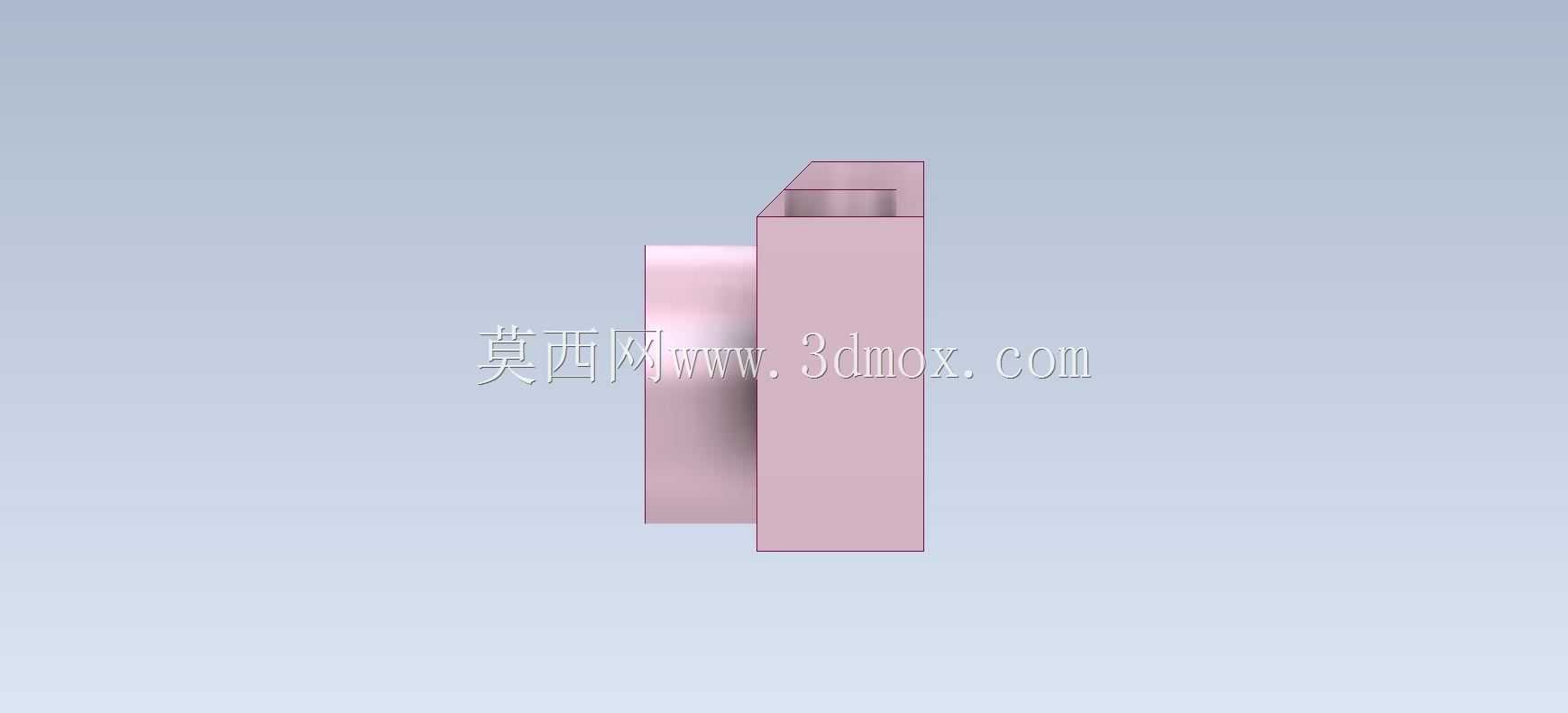

　　从设计思路层面拆解，该构件完全采用基础实体特征堆叠的逻辑构建，没有复杂的曲面造型，整体以长方体作为主体基座，对应相机的机身部分，这部分是整个构件的承载基础，所有附加特征都基于该基体的各个基准面进行草图绘制与特征生成。机身正面的大尺寸圆柱凸台对应相机镜头部分，建模时直接在机身前视基准面绘制圆形草图，通过单向拉伸凸台即可生成，凸台与机身的衔接处可根据练习需求选择添加小圆角过渡，模拟真实产品的倒角工艺，也可保留直角边强化基础特征的辨识度。机身上部的三个不同形态凸台分别对应取景器、功能按键与闪光灯模块，其中斜切面的凸台需要先在对应基准面绘制矩形草图，拉伸后通过拔模或者拉伸切除的方式生成斜面，这一步是整个练习的核心难点，主要训练从业者对特征基准面的选择、拉伸方向的控制能力，帮助理解不同特征生成方向对最终形体的影响。顶部的小方形凸台与圆形凸台均为常规拉伸特征，主要训练草图定位的尺寸约束能力，确保各个特征之间的相对位置符合视觉比例，避免出现特征错位、比例失调的问题。

　　从外形尺寸与安装边界来看，这类练习构件没有严格的量产尺寸约束，建模时可根据练习需求自定义整体比例，通常将机身主体的长宽高比例控制在3:2:1.5左右，符合常规便携相机的视觉比例，镜头凸台的直径约为机身宽度的二分之一，拉伸长度约为机身厚度的三分之二，确保整体造型协调。如果需要将该模型用于3D打印验证，可将整体尺寸控制在100mm70mm50mm左右，这个尺寸既不会因为过小导致特征打印失败，也不会因为过大造成打印材料的浪费，各个凸台的最小尺寸不小于5mm，避免出现薄壁、细柱等容易断裂的结构，所有特征的衔接处如果添加圆角，圆角半径不小于1mm，符合FDM打印的工艺要求。如果仅作为建模练习使用，尺寸约束可根据训练目标调整，比如刻意调整凸台的相对位置，练习草图的几何约束、尺寸标注逻辑，或者添加不同的倒角、拔模特征，拓展训练的内容。

　　从功能特性的训练价值来看，这个练习构件覆盖了三维建模最常用的几类操作：首先是二维草图的绘制与约束，包括矩形、圆形的绘制，尺寸标注、几何约束的添加，确保草图完全定义没有过约束或者欠约束的问题，这是所有三维建模的基础，很多初学者后续建模出现特征报错，根源就在于草图约束不规范。其次是基础拉伸特征的操作，包括单向拉伸、拉伸方向的调整、拉伸终止条件的选择，这是实体建模最核心的特征操作，绝大多数机械零部件的基础形体都是通过拉伸生成的。再者是简单的特征编辑操作，比如斜面的生成、圆角的添加，帮助从业者理解特征编辑的逻辑，掌握特征顺序对最终模型的影响，比如如果先添加圆角再生成凸台，会出现特征衔接错误的问题，通过这个练习可以直观感受到建模顺序的重要性。

　　在实际的建模训练过程中，完成基础形体构建后，还可以拓展练习内容，比如给镜头部分添加环形的切除特征模拟镜头调焦环，给各个按键添加文字标识练习包覆特征，或者给模型添加不同的外观颜色、材质，练习渲染的基础操作，进一步拓展训练的覆盖范围。这类基础造型练习虽然结构简单，但是涵盖的建模逻辑完全可以迁移到后续的工业零部件建模中，比如机床的操作箱、设备的控制盒、小型手持设备的外壳等产品，建模逻辑都是以基体为基础，逐步添加各个功能凸台、切除特征，和这个相机造型的建模思路完全一致。对于刚接触三维CAD软件的从业者来说，不需要一开始就追求复杂的曲面、高端的装配，把这类基础特征的操作练扎实，掌握规范的建模逻辑，养成良好的建模习惯，后续处理复杂模型时才能减少报错，提升建模效率。
