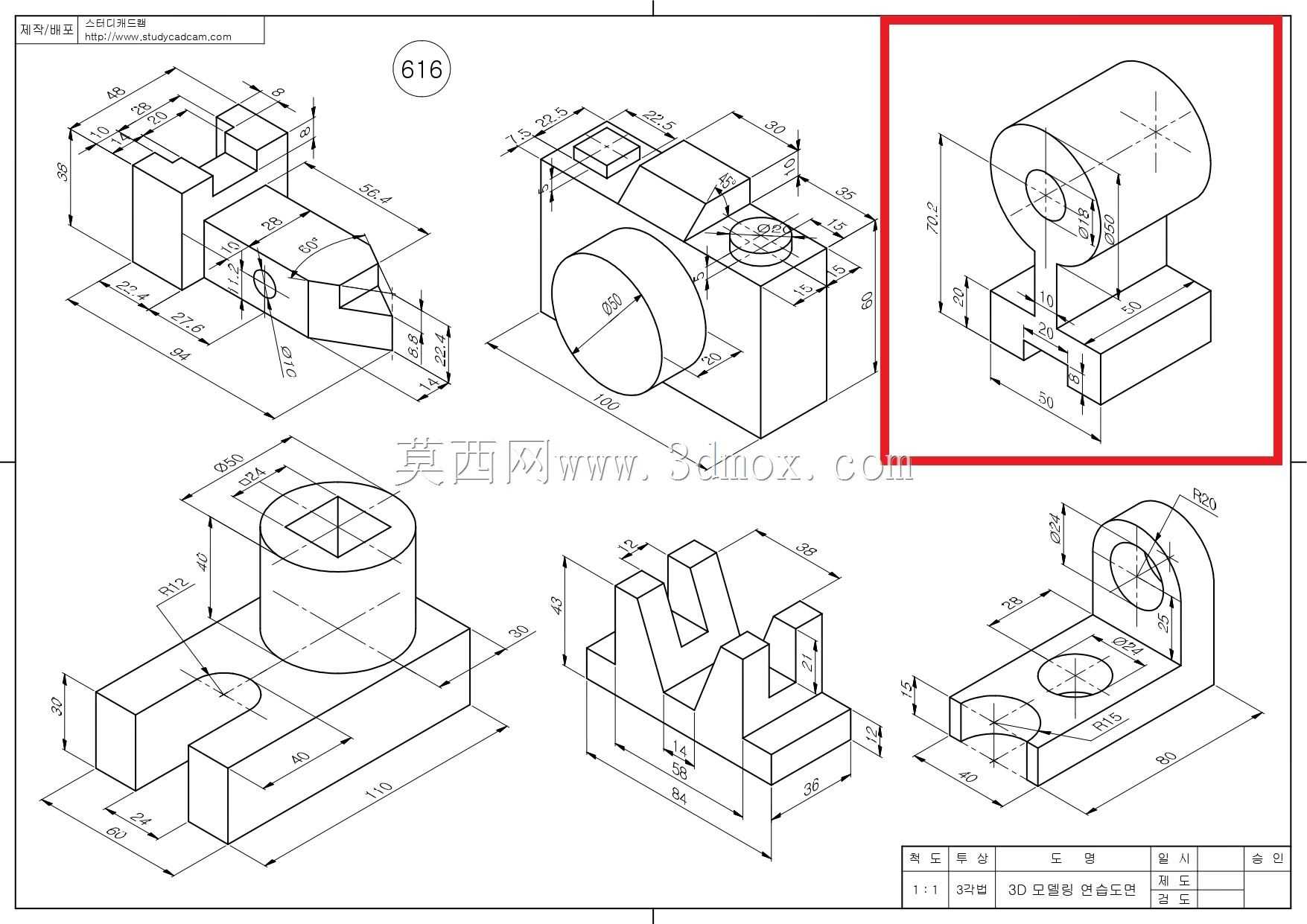

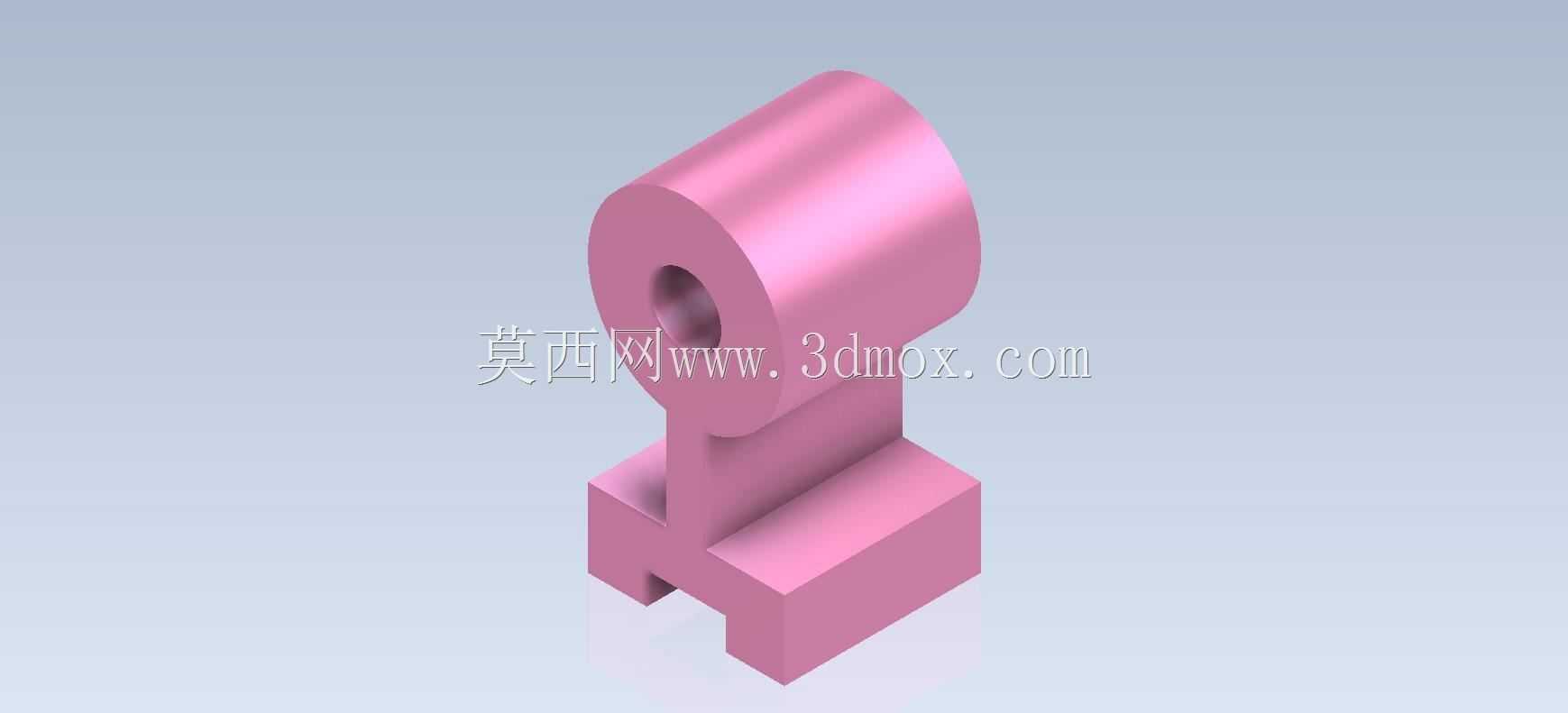

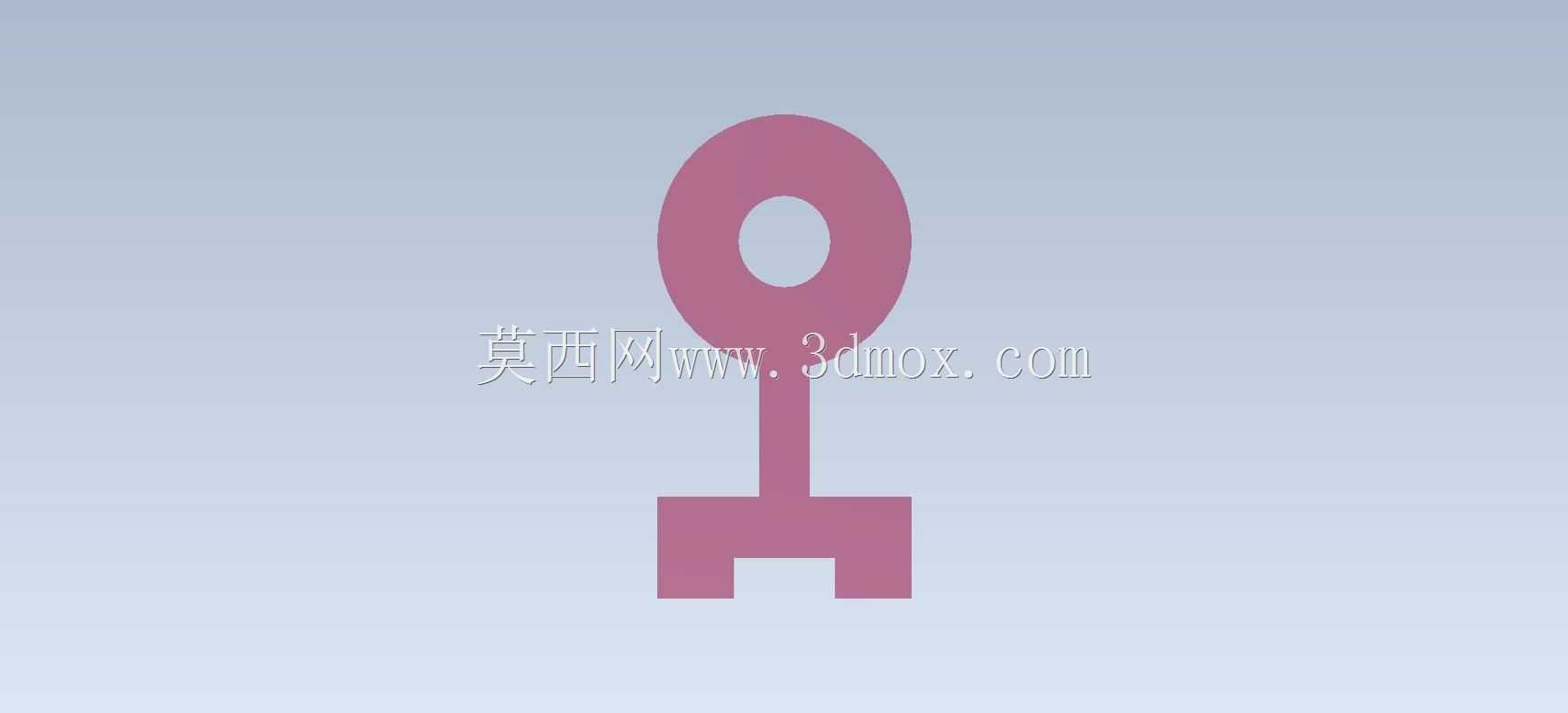

带孔圆柱连接块式机械支撑练习构件

　　这类带同轴通孔的圆柱加方块组合构件，在轻工输送线的侧边定位、小型工装夹具的支撑模块里应用十分普遍，很多新手工程师刚接触三维建模时，都会从这类组合体入手练习，本质上是因为它覆盖了机械零件最常见的两类特征组合：回转类特征与拉伸类特征的拼接，同时也包含了同轴孔、凸台衔接、直角过渡这些实际生产里绕不开的结构细节。

　　从实际使用场景来看，这类构件通常不会作为独立设备存在，更多是作为整套机构里的小型连接件，上方的带孔圆柱段用来穿装销轴或者铰接轴，实现和其他摆动件、连杆件的铰接配合，下方的方块基座则用来通过螺栓锁紧在安装基板上，给上方的铰接结构提供稳定的支撑基础。很多小型手动压合工装、料道侧边的挡料机构、检测设备的探针安装支架里，都能看到这类结构的变体，只是根据实际安装空间的不同，会调整圆柱段的直径、通孔的孔径，还有下方方块的长宽高尺寸，以及衔接位置的圆角大小。

　　设计这类构件的时候，首先要明确的是安装边界：下方方块的底面是安装基准面，这个面的平面度直接决定了整个构件安装后的垂直度，所以建模的时候要优先把这个基准面确定下来，所有后续特征都要以这个面为参照做尺寸标注。上方圆柱的轴线需要和下方方块的其中一个对称面重合，这样才能保证铰接受力的时候，载荷不会出现偏载，不然长期使用下来，销轴会出现单侧磨损，甚至整个支撑块会因为受力不均出现开裂。圆柱中间的通孔是和销轴配合的部位，孔径的公差一般选H7级，如果是经常需要转动的铰接场景，孔的内壁还要考虑增加衬套的安装空间，这时候建模就要预留出衬套的壁厚，不能直接按销轴直径做孔。

　　很多新手做这类练习的时候，容易忽略圆柱和方块衔接处的处理，直接做直角拼接，实际上在实际加工里，直角衔接的位置很容易出现应力集中，尤其是构件承受冲击载荷的时候，衔接的直角位置会最先出现裂纹，所以通常会在衔接位置做R2到R5的圆角过渡，具体圆角大小要看构件整体的尺寸，如果圆柱直径在30mm左右，圆角做R3就比较合适，既不会影响安装空间，也能有效降低应力集中的问题。另外下方方块的安装孔位置也需要提前考虑，不能让安装孔和上方的圆柱结构出现干涉，一般四个安装孔会分布在方块的四个角位置，孔中心到方块边缘的距离要留够螺栓头的放置空间，至少要大于螺栓公称直径的1.5倍，不然拧螺栓的时候扳手会没有操作空间。

　　从尺寸逻辑上来说，这类构件的尺寸链是从下往上推的：首先根据需要承受的铰接载荷确定销轴的直径，销轴直径确定之后，上方圆柱的外径一般要做到销轴直径的2到2.5倍，才能保证圆柱部分有足够的强度，不会因为销轴的受力出现开裂；圆柱的高度则要根据和它配合的铰接件的宽度来定，要比铰接件的宽度宽出2到3mm，避免铰接件和下方的方块出现摩擦；下方方块的长宽尺寸，要比圆柱的外径大出至少10mm，一方面是给安装孔留出位置，另一方面也能保证支撑的稳定性，方块的高度则要根据整个构件需要的支撑高度来定，同时要保证螺栓拧入的时候有足够的螺纹啮合长度，如果是直接在方块上攻丝，螺纹深度至少要达到螺栓公称直径的1.5倍。

　　建模的时候，特征顺序其实也和实际加工的顺序对应：先做下方方块的拉伸特征，相当于先把毛坯的基座做出来，然后在基座上拉伸凸台做出上方的圆柱部分，之后再做同轴的通孔切除，最后做衔接圆角和安装孔的切除，这样的特征顺序不仅建模的时候不容易出错，后续改图的时候也方便调整，比如要改圆柱高度的时候，只需要修改凸台拉伸的尺寸就行，不会影响其他特征。如果一开始就把整个构件做成一个整体的放样或者融合特征，后续调整尺寸的时候就会很麻烦，也不符合实际加工的工艺逻辑。

　　另外还要注意的是，这类构件如果是用在有相对转动的铰接场景，圆柱的上端面和下端面都要做倒角处理，一方面是去除加工毛刺，另一方面也方便销轴的穿装，不会出现孔口刮伤销轴表面的情况。如果是用在固定支撑的场景，不需要相对转动，那通孔可以做成和销轴过盈配合的尺寸，这时候孔的表面粗糙度要求可以稍低一些，但如果是转动配合，孔的表面粗糙度就要达到Ra1.6以下，不然转动的时候摩擦力会很大，磨损也会加快。

　　很多人觉得这类简单的组合体只是建模练习，没有实际工程意义，实际上恰恰相反，工业设备里80%以上的结构故障，都出在这类看似简单的小连接件上，要么是尺寸设计的时候没有考虑安装边界，导致装不上，要么是没有考虑应力集中，用一段时间就断裂，要么是配合尺寸选的不对，要么转不动要么间隙太大晃荡。把这类基础构件的设计逻辑摸透，后续做复杂的装配体的时候，才不会在细节上出问题，毕竟复杂的设备本质上都是由一个个这样的简单零件组合起来的，每个小零件的设计合理性，最终都会影响整套设备的运行稳定性。
