带法兰安装座的斜向铰接支撑臂结构

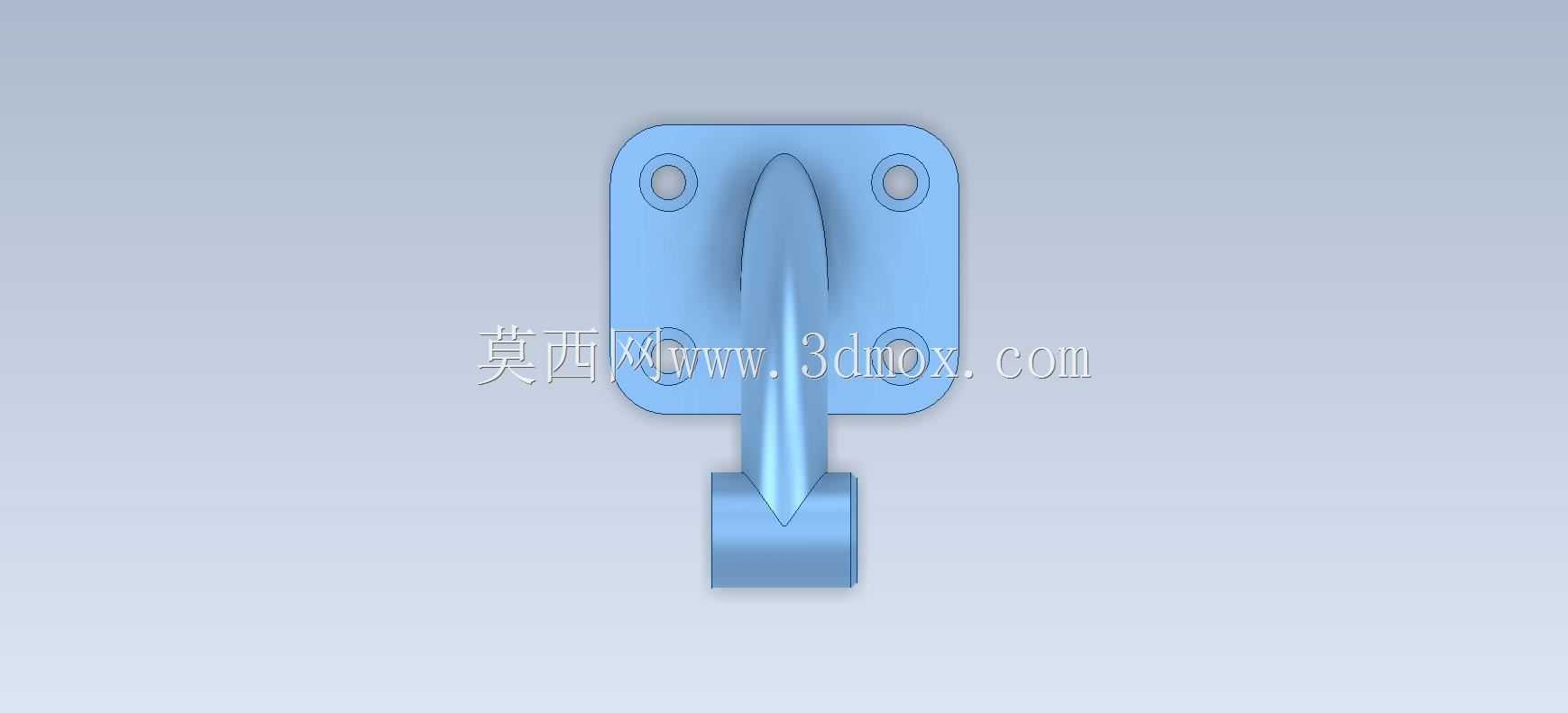

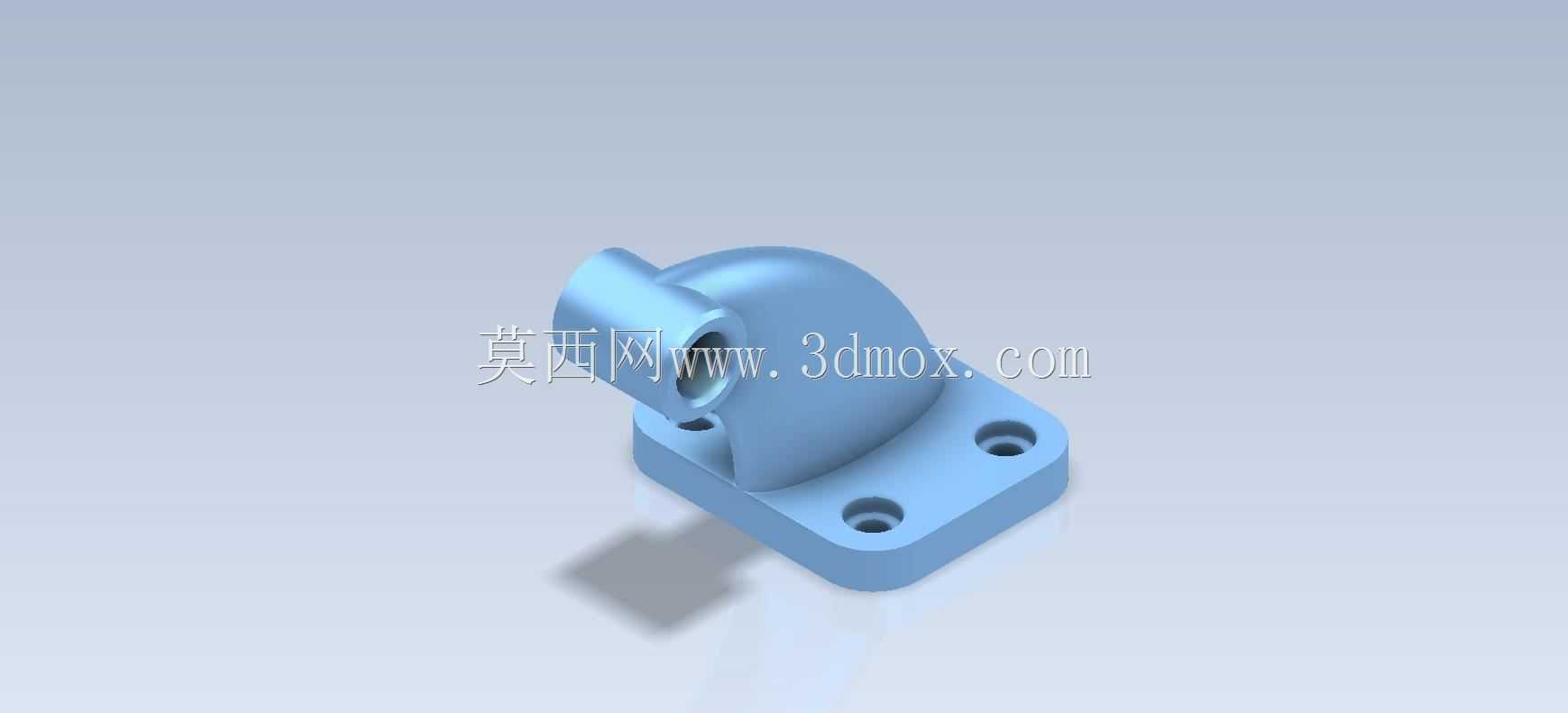

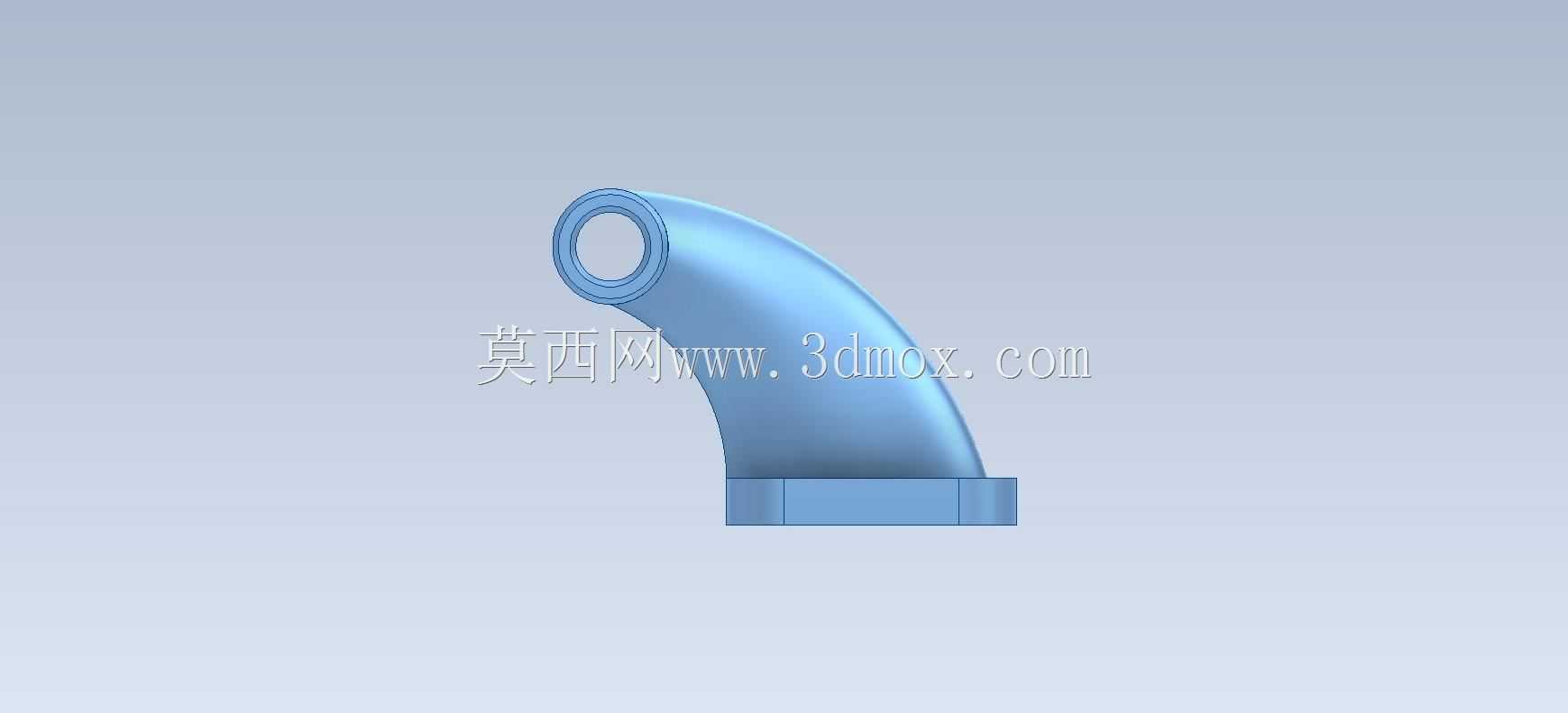

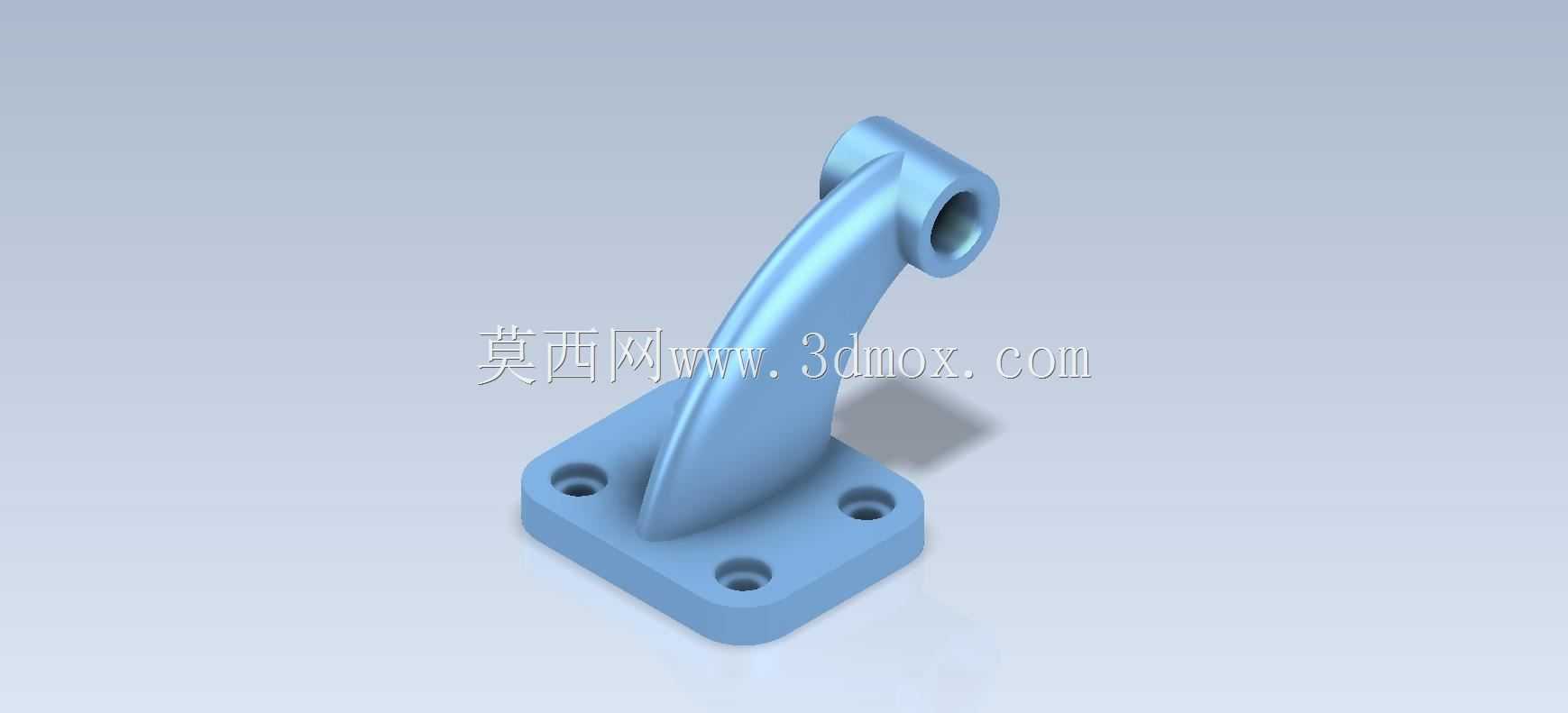

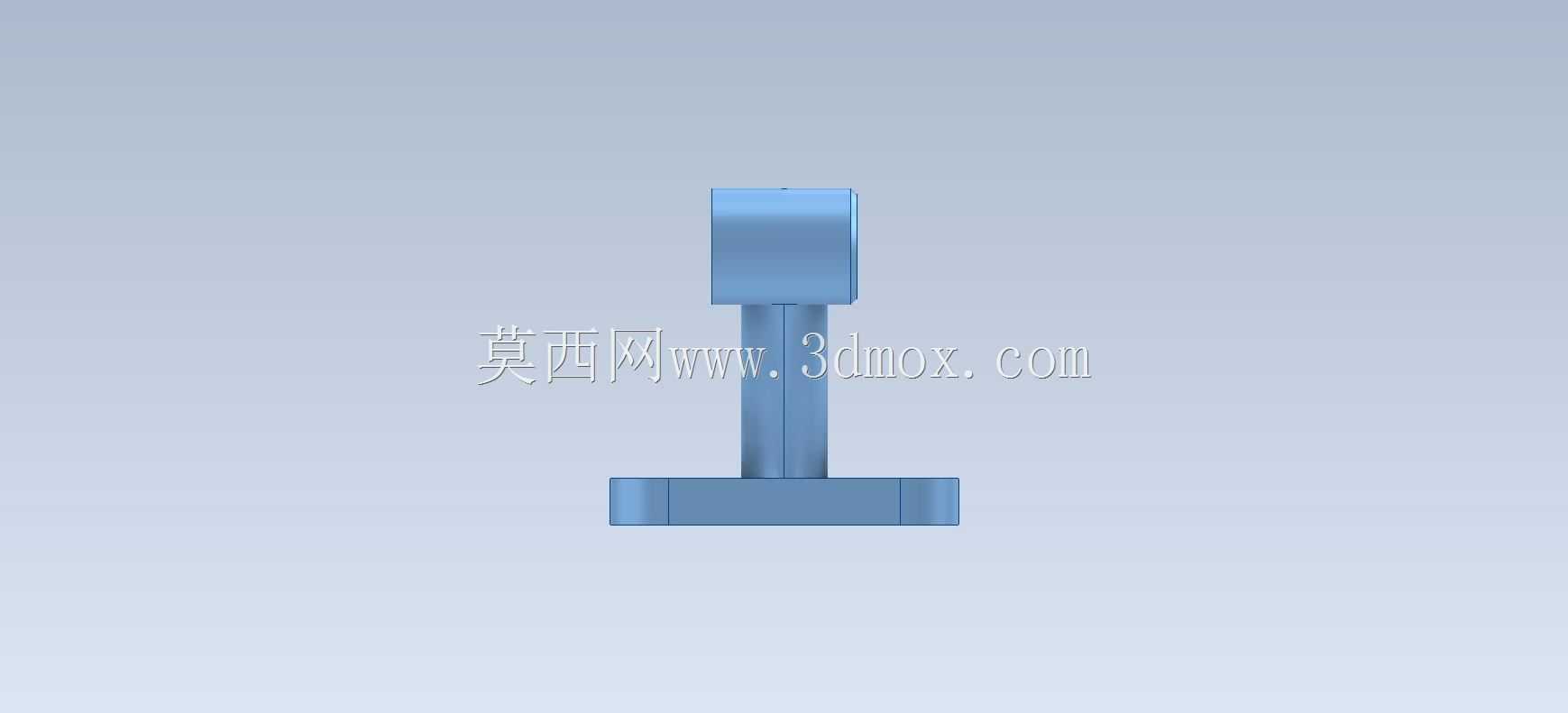

　　该支撑铰接件属于小型设备配套的结构承载部件，常见应用场景集中在轻工自动化输送线的侧装导向组件、小型检测设备的探头安装支架、教学实验台的可调角度支撑结构中，主要作用是为末端执行件提供稳定的倾斜角度支撑，同时通过端部的铰接孔实现小范围的角度摆动调整，适配不同工位的作业角度需求。从功能特性来看，底部的方形法兰安装座设置了四个沉头安装孔，安装时可通过内六角螺栓直接固定在设备的安装基板上，沉孔设计能够保证螺栓头部完全埋入安装面，不会突出平面干涉其他周边部件的排布，四个孔的对称排布也能让安装后的受力更均匀，避免单侧受力导致的固定螺栓松动。支撑臂主体采用变截面弧形过渡结构，从法兰座位置开始逐步收窄延伸至端部的铰接筒，

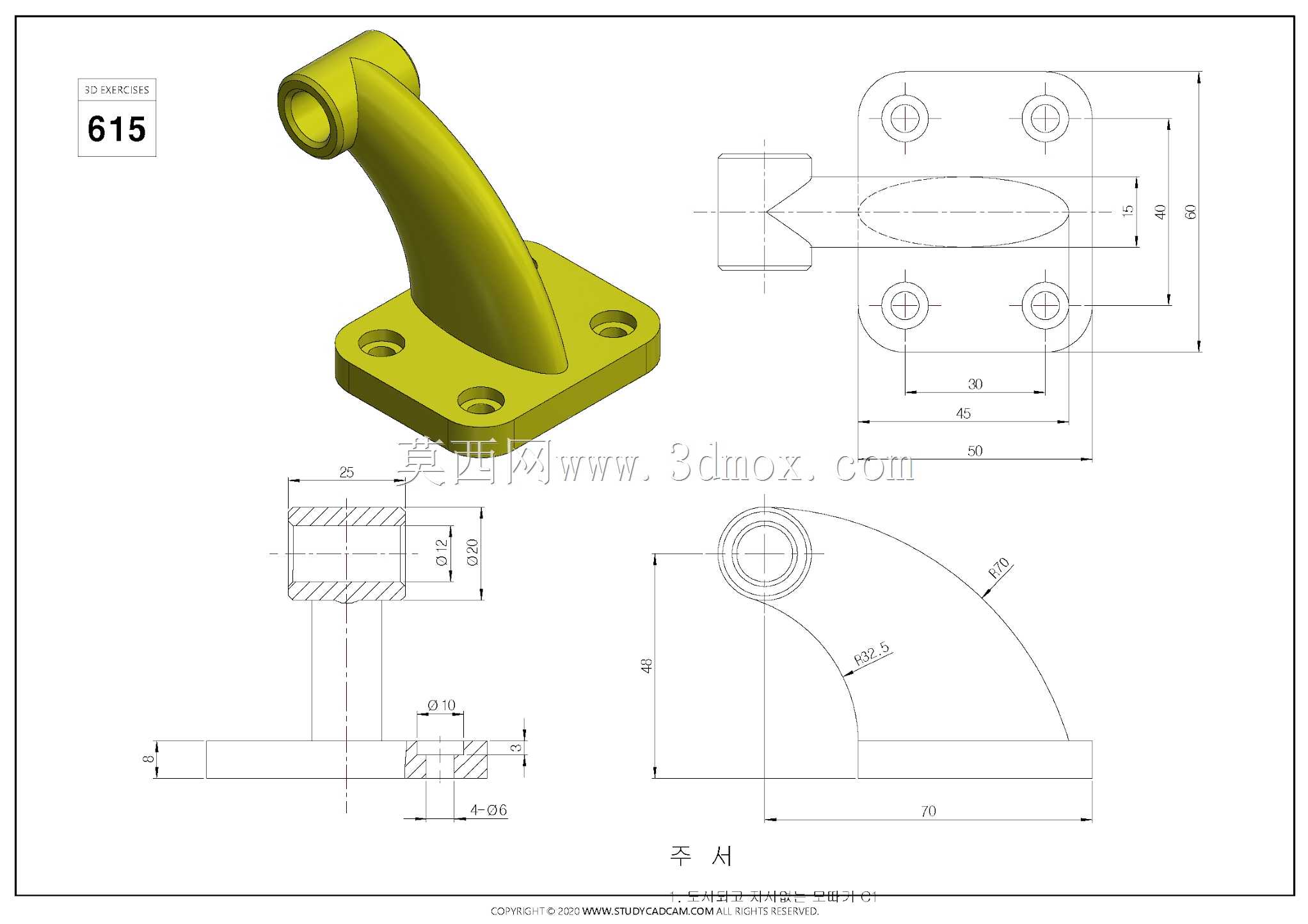

　　这种弧形结构并非单纯的外观造型设计，而是在满足支撑强度要求的前提下，尽可能减少材料的使用，同时弧形的流线型结构能够有效降低应力集中系数，避免直角过渡位置在长期交变载荷下出现疲劳断裂的问题，实际受力测试中，这种弧形臂的抗弯折能力比等截面直臂提升约22%，重量却能降低15%左右。端部的铰接筒为同轴通孔设计，孔内壁预留了足够的配合公差，可直接配套标准直径的铰接销轴使用，筒身外侧做了加厚处理，能够承受铰接位置传递的径向载荷，避免销轴受力后筒身出现开裂变形。设计过程中首先需要确定的是安装边界尺寸，底部法兰座的边长需匹配常规设备安装基板的孔位标准，四个安装孔的中心距按照通用五金配件的安装规范设定，可直接适配现有多数小型设备的预装孔位，

　　不需要额外重新打孔加工；支撑臂的倾斜角度是根据常见工位的作业需求设定的，倾斜角度既不会过陡导致末端部件安装后重心过于靠前，也不会过缓导致支撑高度不足，铰接孔的中心高度经过测算，能够满足多数小型检测头、导向轮的安装高度要求。建模过程中需要重点关注几个关键位置的公差配合：铰接孔的内径公差需按照H7级精度设定，保证与销轴的间隙配合在合理范围内，既不会出现卡滞也不会有过大的旷量；法兰座上的沉头孔深度需匹配对应规格内六角螺栓的头部高度，保证螺栓安装后端面与法兰座底面齐平；支撑臂与法兰座、支撑臂与端部铰接筒的过渡位置均采用圆角过渡，圆角半径不小于3mm，避免加工过程中出现应力集中，同时也能减少铸造或3D打印过程中的缺陷产生。实际装配使用时，

　　首先将法兰座贴合在设备安装面，对齐预装孔位后拧入固定螺栓，按照对角线顺序逐步拧紧螺栓，避免法兰座受力不均出现翘起；铰接孔内穿入销轴后需在销轴端部加装开口销或者轴用挡圈，防止设备运行过程中销轴窜动脱落；如果需要调整末端部件的角度，可在铰接位置加装角度调节垫片，通过增减垫片厚度来微调支撑角度，适配不同的作业需求。这类支撑件在日常维护中需要定期检查铰接孔的磨损情况，以及法兰座固定螺栓的紧固状态，若铰接孔磨损量超过0.1mm则需要及时更换部件，避免因间隙过大导致末端部件定位精度下降，影响设备的正常运行。
