机械传动铰接支座零件结构设计

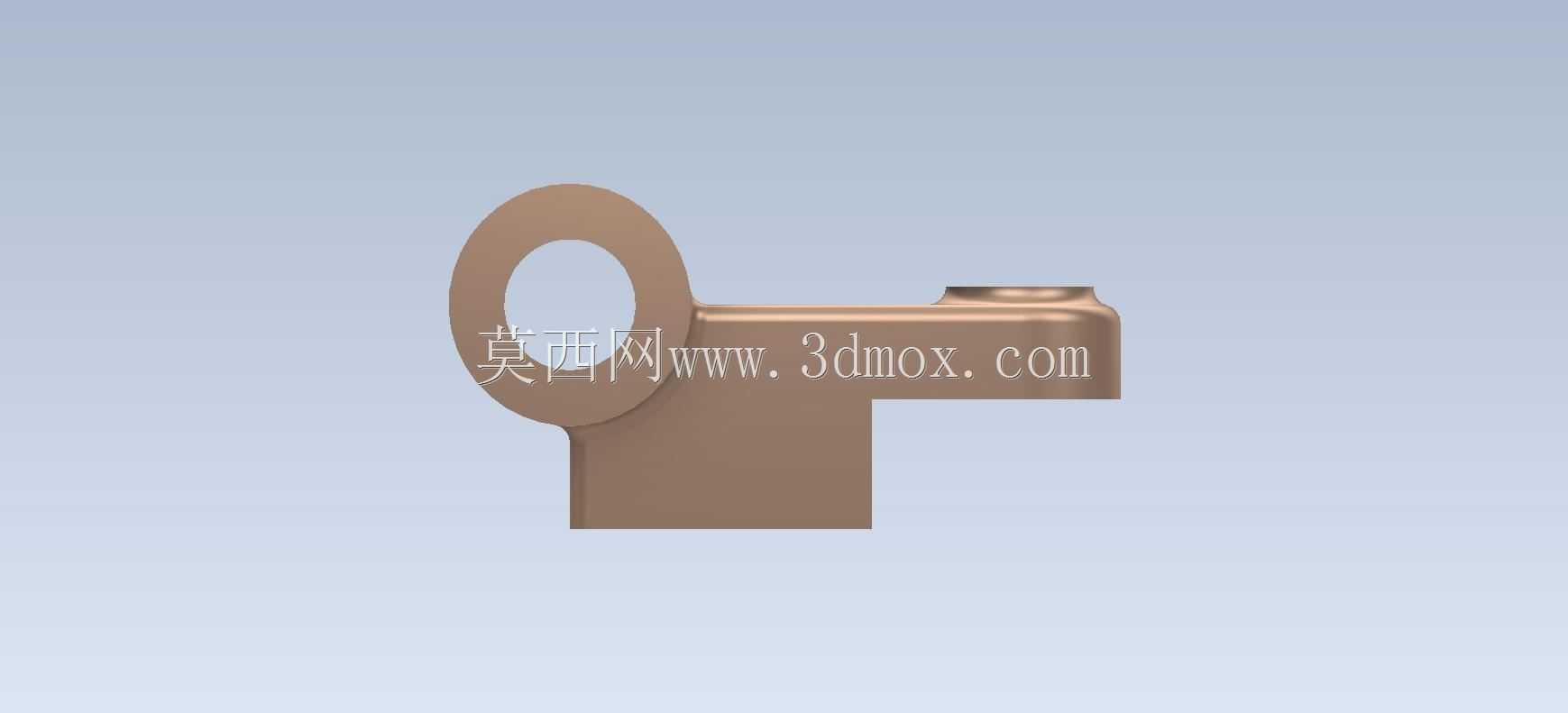

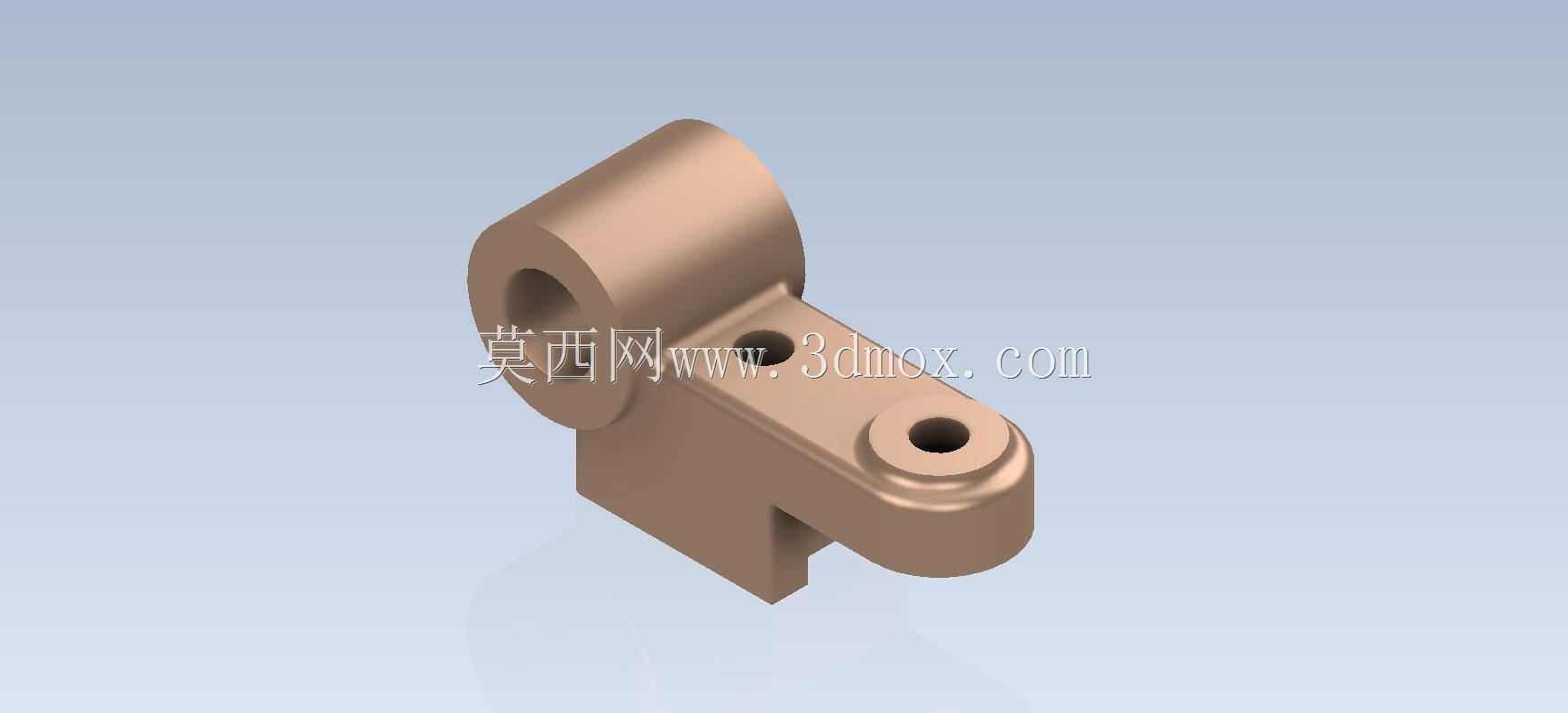

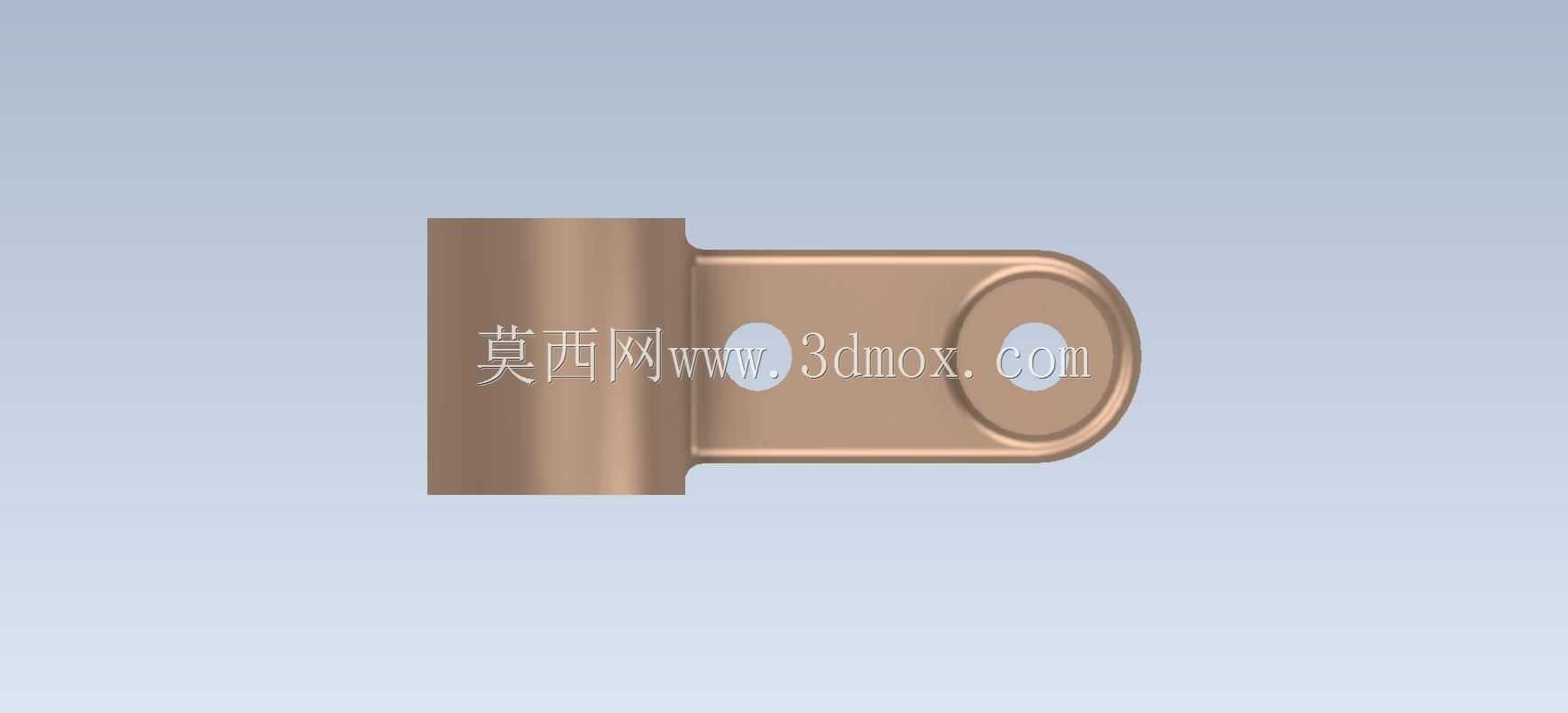

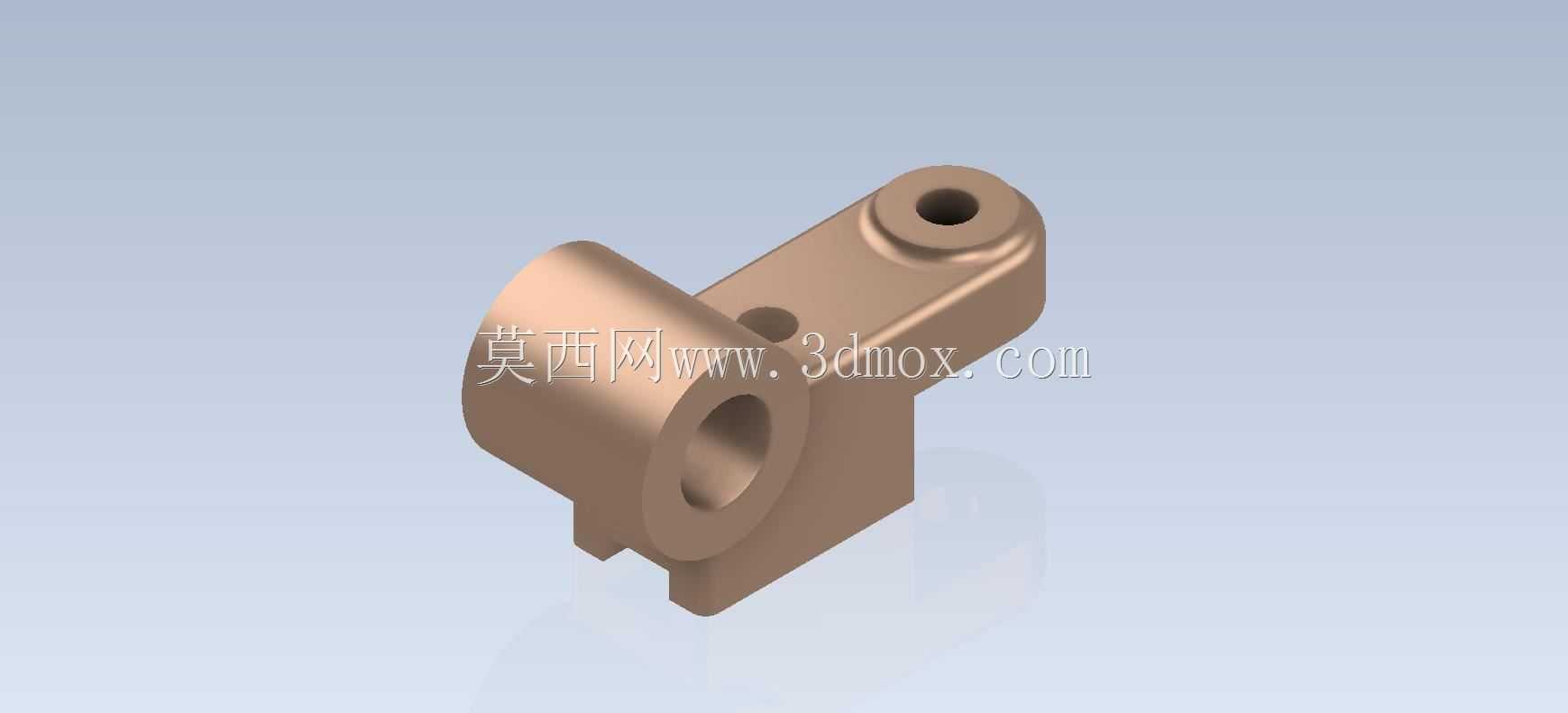

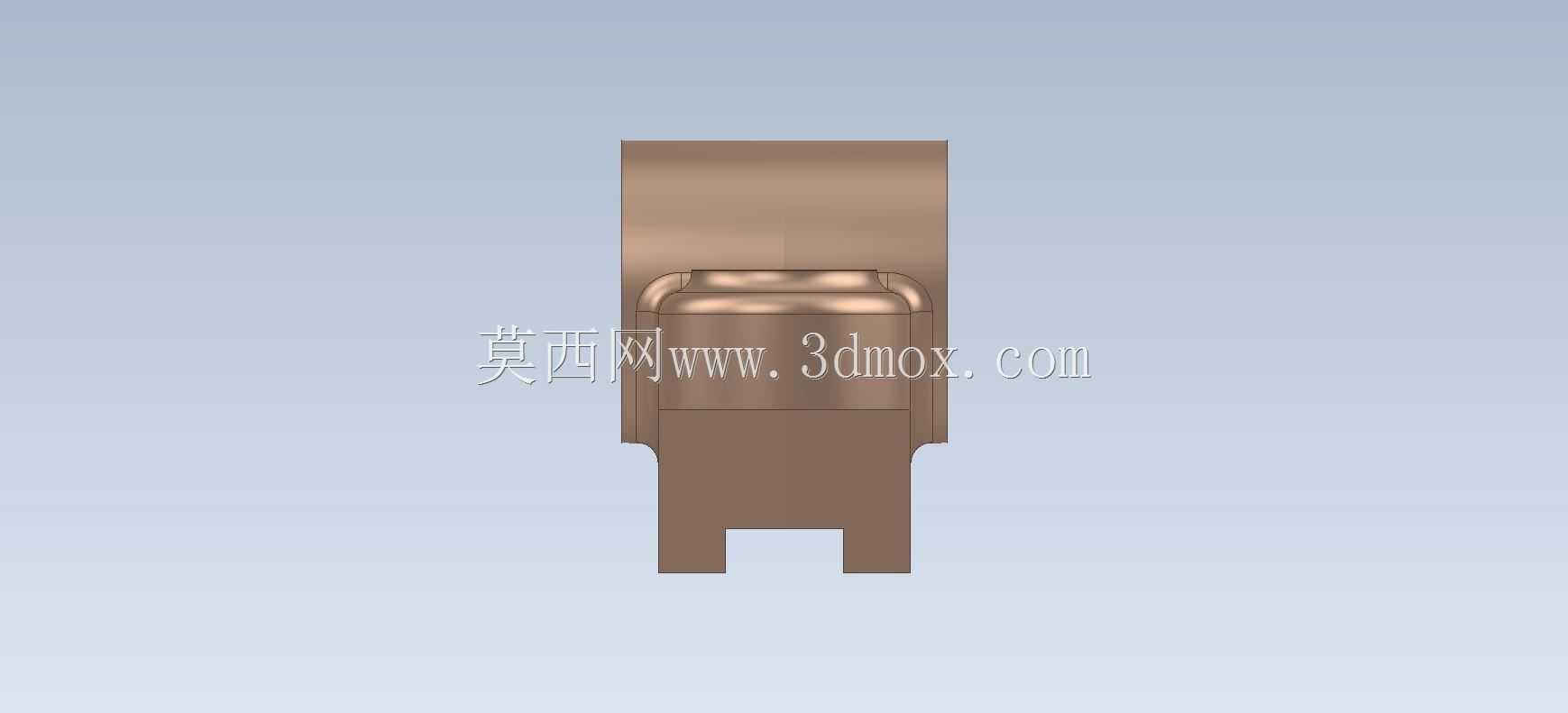

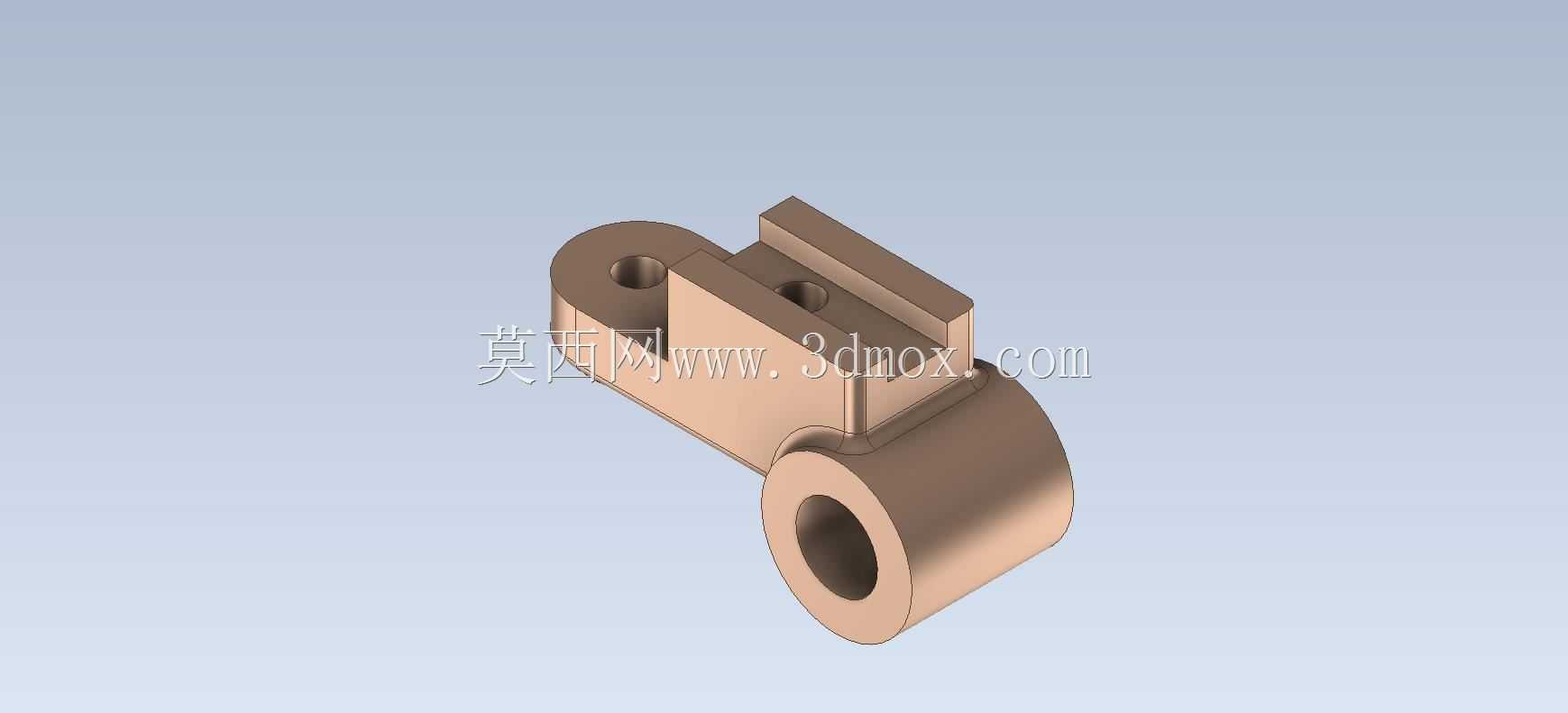

　　这类带同轴孔系的异形铰接支座，在轻工自动化输送线、小型工装夹具的摆臂传动单元里应用十分广泛，核心作用是作为摆动构件的回转支撑载体，承接驱动端的扭矩传递，同时为摆臂提供稳定的回转基准，避免传动过程中出现径向窜动、卡滞等问题。从结构功能来看，主体大直径通孔是核心的铰接安装位，用于穿装回转轴或者铰接销轴，孔壁的轴向长度经过针对性设计，能够保证足够的支撑接触面积，降低销轴转动过程中的接触面压，减少长期往复摆动带来的磨损，延长构件的维护周期。侧上方延伸的凸台带小直径通孔，是摆臂驱动端的连接位，用于铰接驱动连杆或者气缸推杆，两个孔的中心距是整个零件的核心尺寸参数，直接决定了摆动机构的传动比和行程范围，设计时需要严格控制中心距公差，避免出现传动干涉或者行程不达标的问题。主体下方的凸块结构是安装定位基准，用于嵌入安装基座的定位槽内，限制零件自身的转动自由度，保证支座在承受交变载荷时不会发生移位，安装时配合侧面的紧固螺钉即可完成完全固定，不需要额外设计复杂的压紧结构，能够有效压缩装配环节的工时。

　　设计这类零件的时候，首先要根据实际传动的载荷大小确定主体铰接孔的直径，按照销轴的剪切强度、接触面压要求反推孔的配合公差，一般铰接位选用间隙配合，保证销轴转动顺畅的同时控制径向间隙在合理范围，避免摆动过程中出现过大的回程误差。延伸臂的厚度需要根据驱动端的最大推力进行抗弯强度校核，尤其是两个孔之间的连接臂位置，是整个零件的应力集中区域，设计时要在转角位置做圆角过渡，避免直角结构带来的应力集中，防止长期受交变载荷出现疲劳断裂。主体大孔的外圆壁厚需要均匀，避免铸造或者注塑成型时出现缩孔缺陷，如果是采用金属切削加工的方式制作，壁厚均匀也能减少加工过程中的装夹变形，保证孔的圆柱度公差。

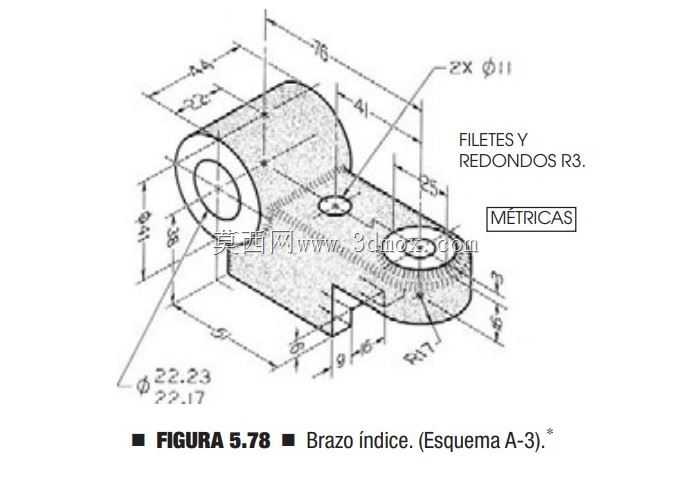

　　从安装边界来看，零件的整体外轮廓需要匹配安装工位的空间尺寸，主体大孔的轴向端面要和安装基座的贴合面保持垂直，垂直度公差一般控制在0.02mm以内，保证销轴安装后不会出现偏斜，避免转动时出现别劲的问题。侧方凸台的小孔轴线需要和主体大孔的轴线保持平行，平行度公差同样需要严格控制，否则会导致驱动连杆安装后出现扭曲，额外增加传动阻力，加速铰接位的磨损。下方定位凸块的尺寸需要和基座定位槽采用小间隙配合，装配时能够快速完成对位，降低装配调试的难度。这类零件的建模过程需要重点关注孔系的位置精度，先绘制主体的截面轮廓完成基础特征拉伸，再依次完成两个铰接孔的切除，最后添加安装定位凸块和过渡圆角，建模时要保证所有特征的参数可编辑，方便后续根据实际工况调整中心距、孔径、壁厚等核心参数，适配不同载荷等级的传动场景。在实际应用中，这类支座常搭配铜套或者滚动轴承安装在铰接孔内，进一步降低转动摩擦阻力，适合中低速、往复摆动的传动工况，比如小型包装设备的摆料机构、工装夹具的压紧摆臂、自动化设备的挡料机构等场景，都能看到这类结构的变体，核心的设计逻辑都是通过合理的孔系布局和支撑结构设计，在紧凑的空间内实现稳定的铰接传动功能，同时兼顾加工工艺性和装配便捷性，降低零件的生产和维护成本。
