双孔连接摇臂传动构件结构设计

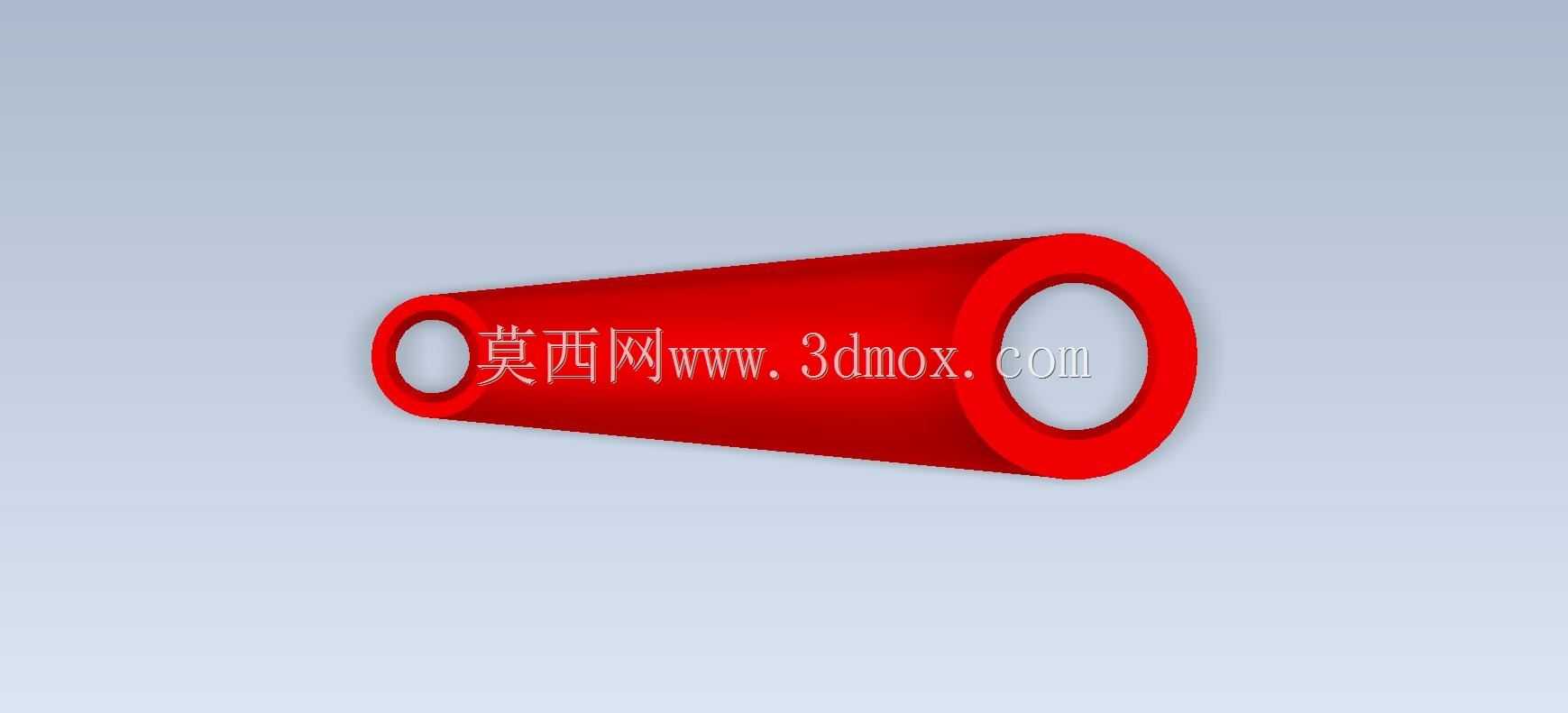

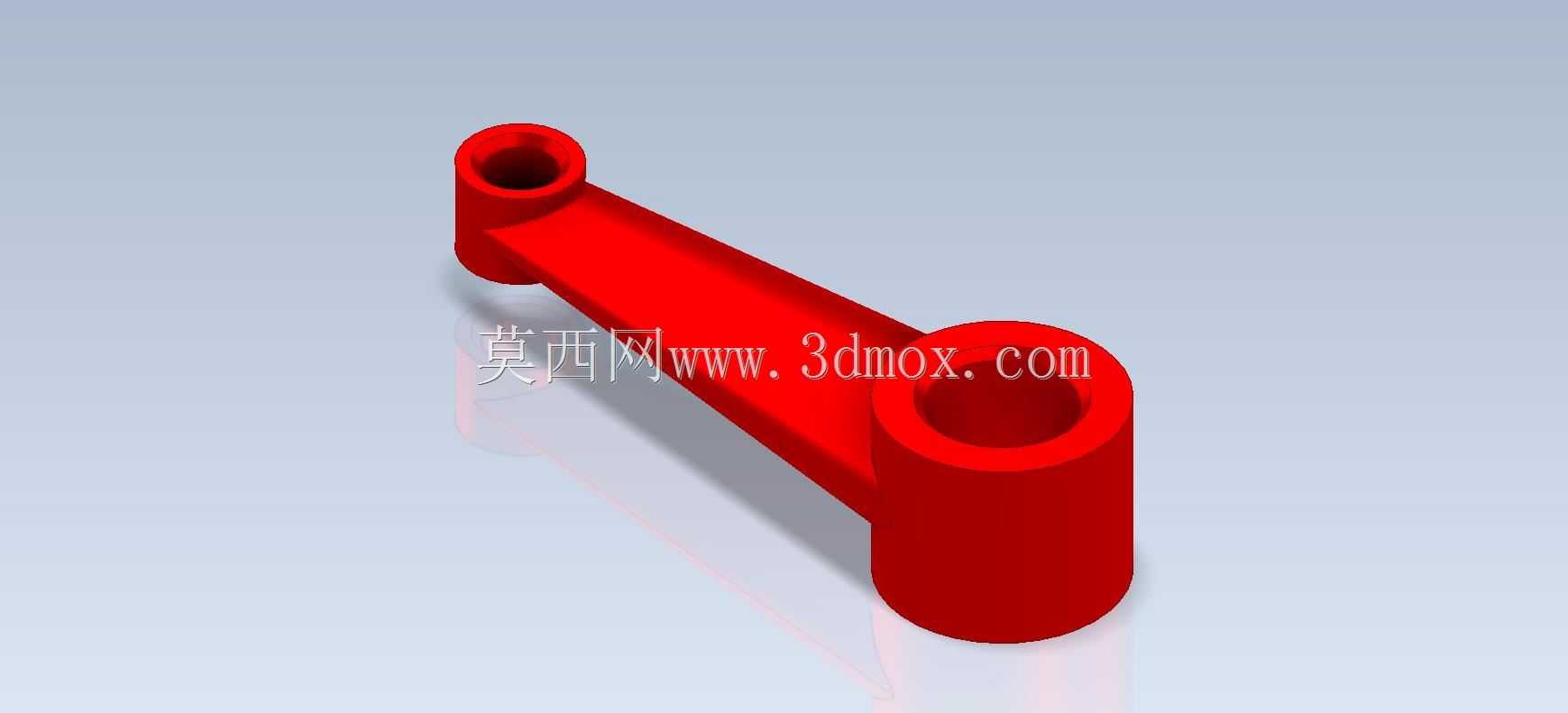

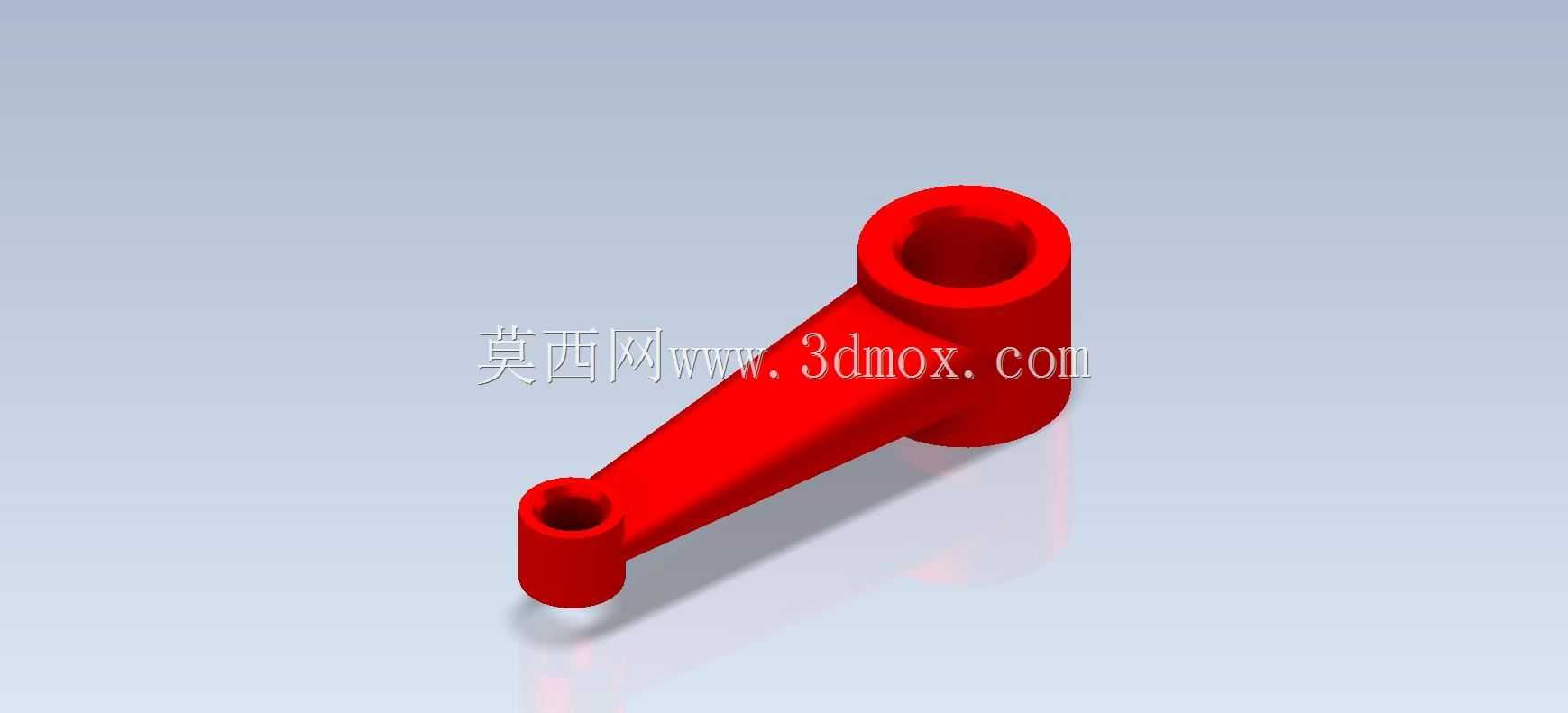

　　这类双孔摇臂构件在轻工自动化输送线、小型专用机床的进给操纵机构、手动工装夹具的锁紧联动结构中应用十分广泛，核心作用是在两个间距固定的铰接点位之间传递摆动力矩，将输入端的小角度转动转化为输出端的定行程往复动作，相比直连杆结构，摇臂的力臂夹角设计可以根据安装空间灵活调整传动比，在手动操作场景下能有效降低操作力，在气动驱动场景下可以通过臂长比例匹配气缸行程与执行端动作距离的差值。从结构功能来看，构件两端的同轴通孔分别对应两个铰接安装位，大直径端的孔通常用于连接固定转轴或者驱动输入轴，孔的内壁需要保证足够的圆柱度，避免装配后出现卡滞、偏磨的问题，孔口位置做了微小的倒角处理，既方便装配时销轴的导入，也能消除机加工产生的锐边毛刺，

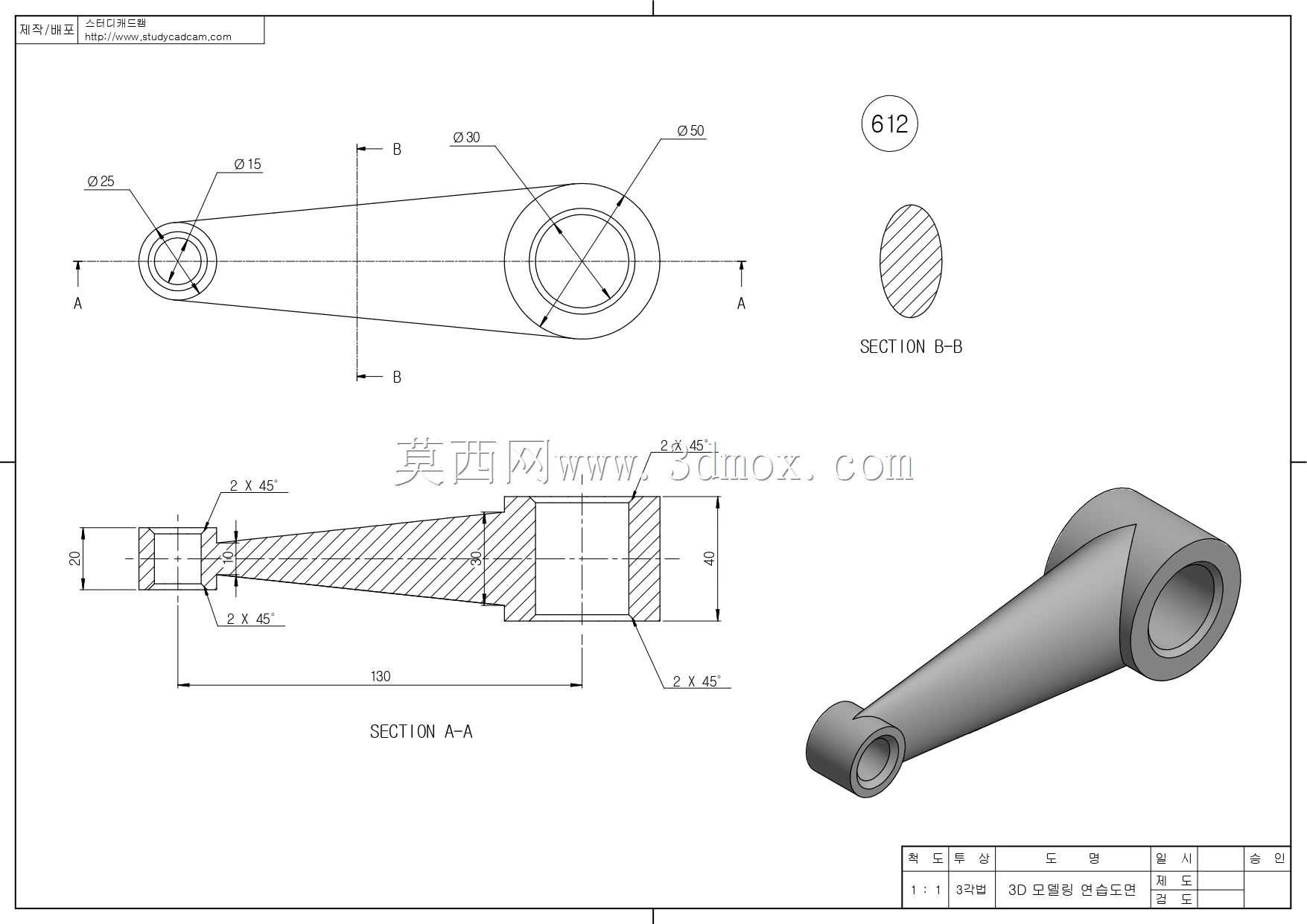

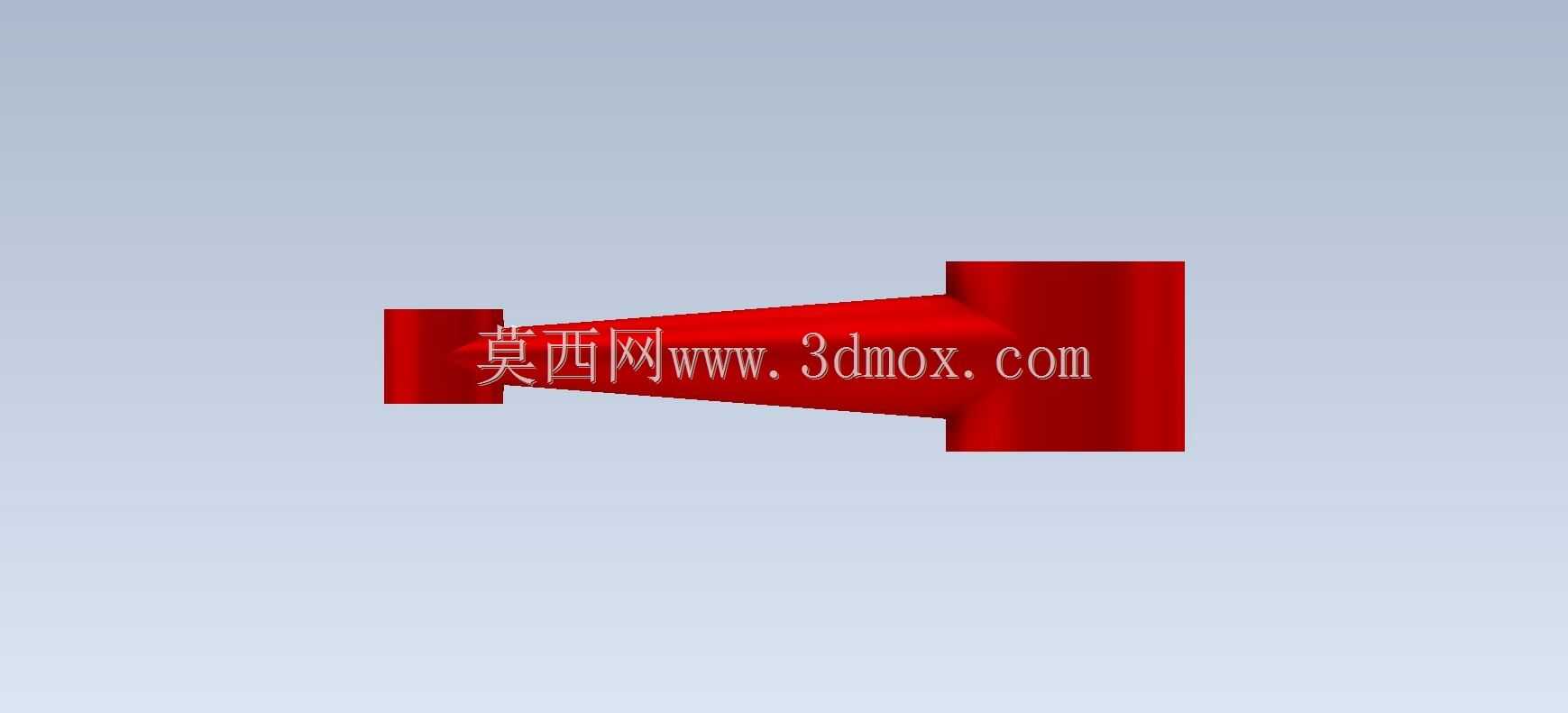

　　防止装配过程中刮伤操作人员或者配合零件的表面。连接两个孔位的臂身采用了变截面的斜向过渡结构，靠近大孔的位置截面厚度更大，因为这个区域是力矩传递过程中应力集中最明显的位置，加大截面可以有效提升抗弯、抗扭强度，避免长期交变载荷下出现疲劳断裂；靠近小孔的位置截面逐渐收窄，在保证结构强度足够的前提下尽可能降低构件自身重量，减少摆动过程中的惯性阻力，让传动动作更灵敏。设计这类构件的时候，首先要确定的是两个铰接孔的中心距，这个尺寸直接决定了传动比和动作行程，必须和整套机构的动作逻辑匹配，不能出现超程或者行程不足的问题；其次要确认两个孔的直径尺寸，分别匹配对应销轴或者轴件的配合公差，通常铰接位采用间隙配合，保证转动顺畅的同时控制径向间隙，

　　避免传动过程中出现过大的回程误差。臂身的轮廓走向要避开机构运动过程中的周边干涉区域，比如摆动轨迹范围内不能和设备的机架板、相邻的传动零件、管线排布位置产生碰撞，很多新手设计这类零件的时候只关注静态装配位置，忽略了摆动全行程的空间边界，很容易出现装配后运动卡滞的问题。从安装边界来看，大孔端的轴向长度要和安装座的支撑宽度匹配，保证装配后转轴的支撑跨度合理，减少悬臂受力带来的轴件变形；小孔端的轴向尺寸要匹配联动杆件的连接厚度，销轴装配后要预留卡簧或者开口销的安装位置，防止工作过程中销轴脱出。臂身与两端圆柱凸台的过渡位置采用了圆弧过渡，避免直角连接处的应力集中，提升构件的抗冲击能力，尤其是在频繁正反转摆动的工况下，

　　圆弧过渡能大幅降低裂纹萌生的概率。这类零件通常采用45号钢加工后做发黑处理，或者采用铝合金材料加工做阳极氧化，根据载荷大小选择对应材质，轻载手动操作场景下铝合金材质足够满足强度需求，还能降低整体重量，重载传动场景下则需要选用钢材并做调质处理，提升核心受力位置的强度。建模过程中要重点关注两个孔的轴线平行度公差，如果两个孔的轴线出现偏斜，装配后会导致铰接位别劲，不仅操作力变大，还会加速销轴和孔壁的磨损，缩短零件的使用寿命；臂身的各个壁厚要尽量均匀，避免后续如果采用注塑或者铸造工艺生产时出现缩孔、变形的问题，即便是采用机加工方式制作，均匀的壁厚也能减少加工过程中的材料去除量，提升加工效率。实际应用中，这类摇臂的大孔端经常会配套安装衬套，采用铜套或者含油轴承来降低转动摩擦，减少后期维护的润滑需求，这时候设计阶段就要提前预留衬套的安装壁厚，不能直接按照销轴直径设计孔位，要考虑衬套的压装余量，保证衬套压入后不会出现松动或者内孔收缩变形的问题。小孔端通常会连接连杆或者推杆，连接位置会预留一定的间隙补偿量，抵消安装过程中的位置误差，避免机构出现过约束卡死的情况。
