带安装底座立式双肋通油支座结构

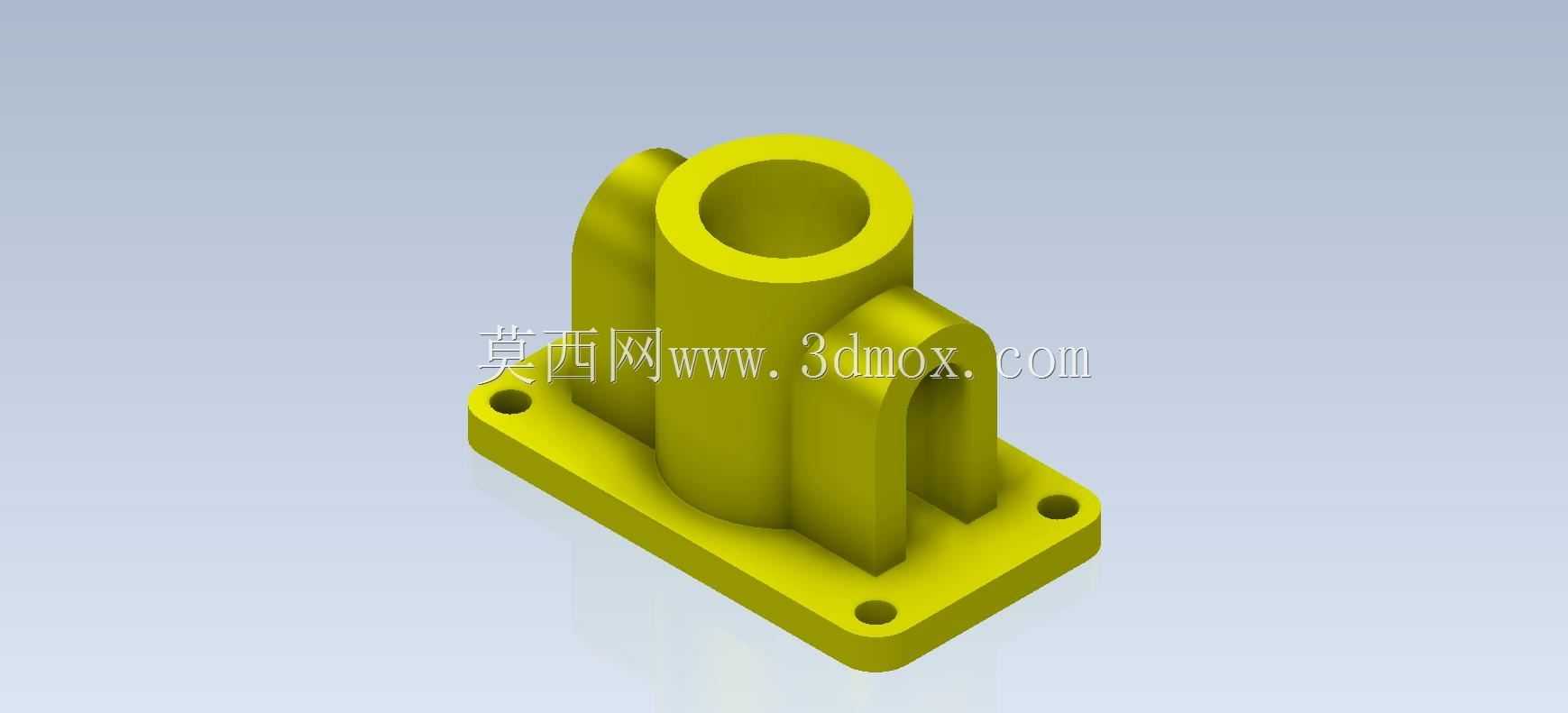

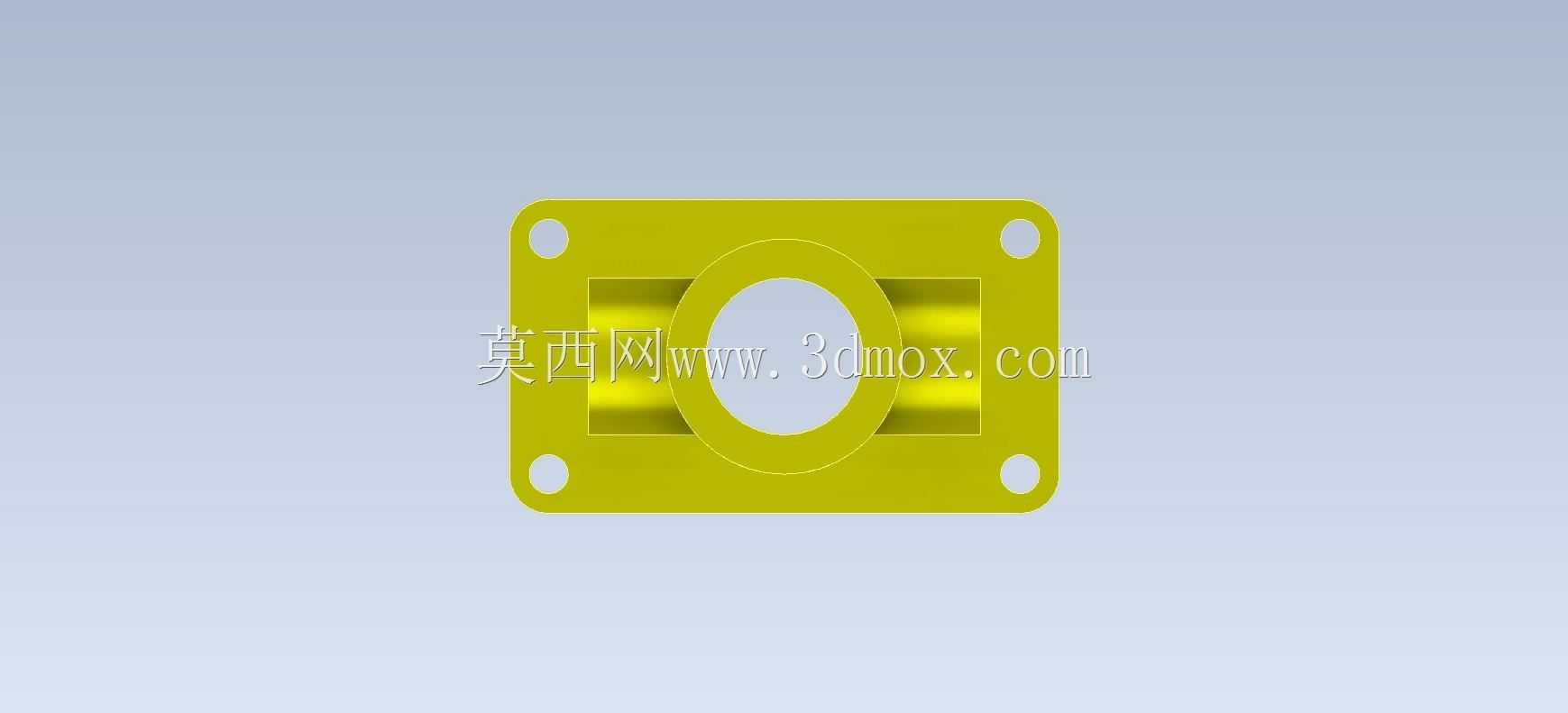

　　该零件属于流体管路系统中的立式支撑通油部件，常见于中小型液压站、集中润滑系统、小型气动控制回路的管路布设场景，主要承担管路转接、元件支撑、介质导通的复合作用，在轻工机械、小型加工设备的辅助流体回路中应用十分普遍。从结构功能来看，底部方形安装板是整个零件的承载基础，板上开设的三个沉头安装孔呈三角分布，可通过内六角螺栓将零件整体固定在设备安装面板、阀块顶面或者机架预留安装位上，沉孔设计能够保证螺栓安装后头部不突出安装面，避免与周边管路、元件产生干涉，安装板的底面做了平面度要求，安装后可保证与安装基面完全贴合，不会出现倾斜导致的管路对接错位。主体立式筒体为中空等径通孔结构，是介质流通的核心通道，内壁粗糙度要求控制在Ra1.6以内，

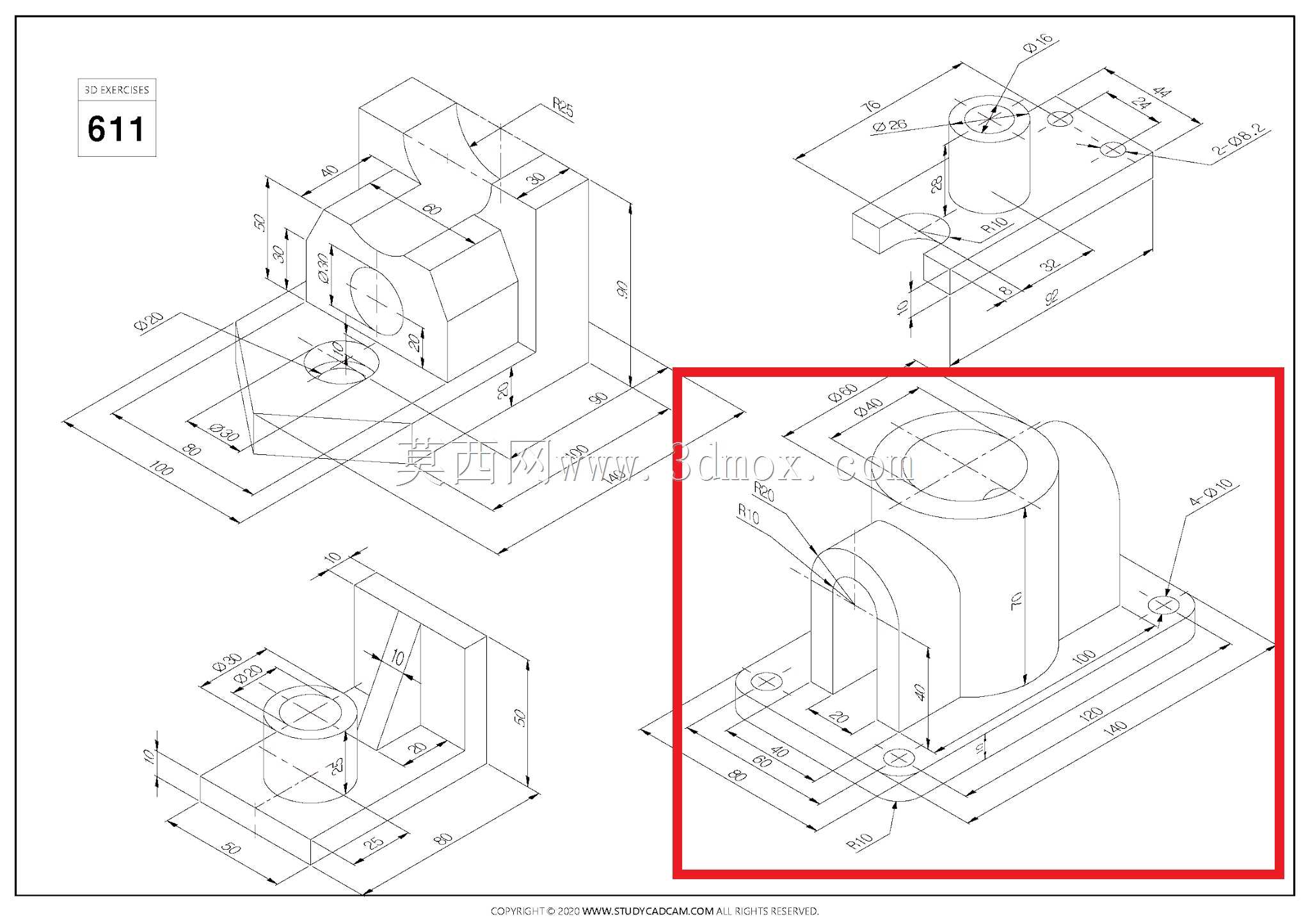

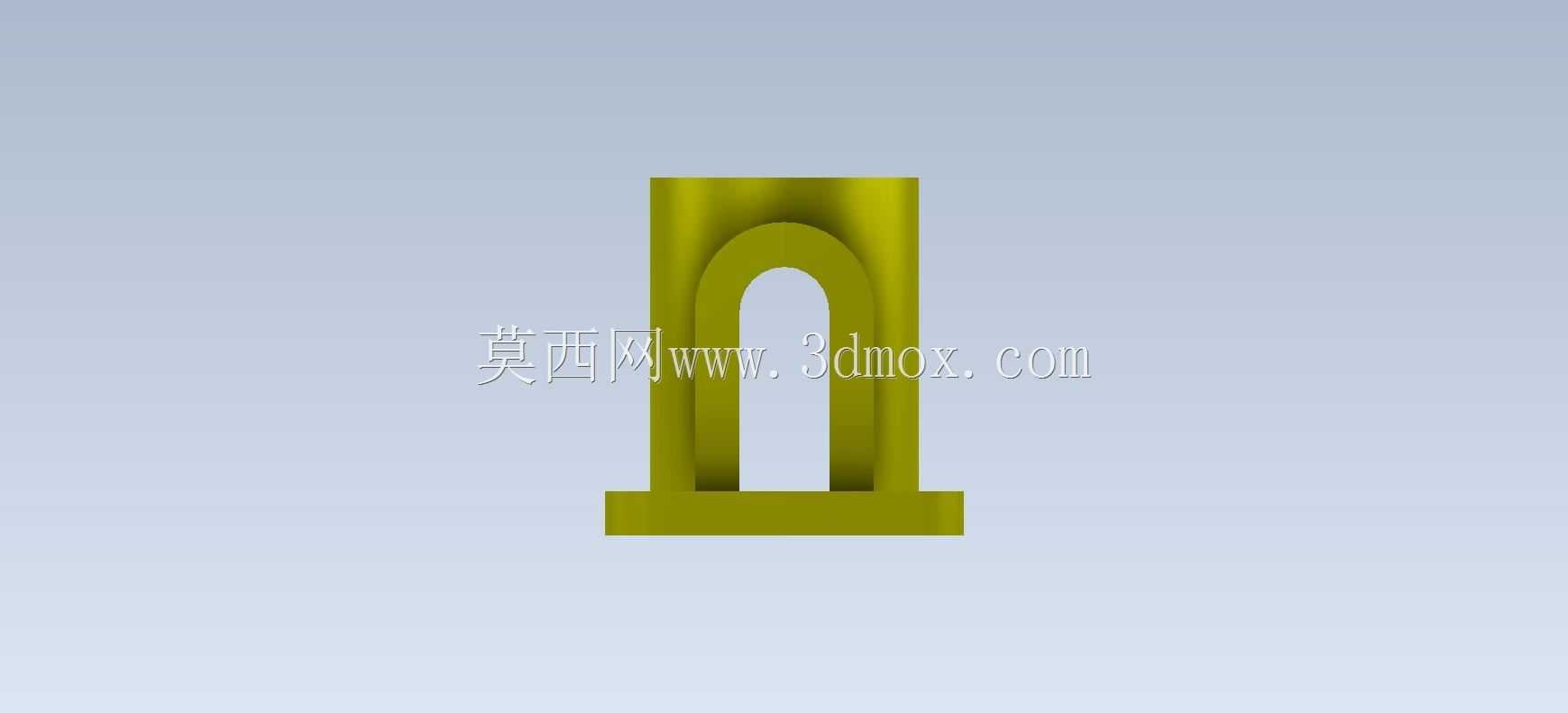

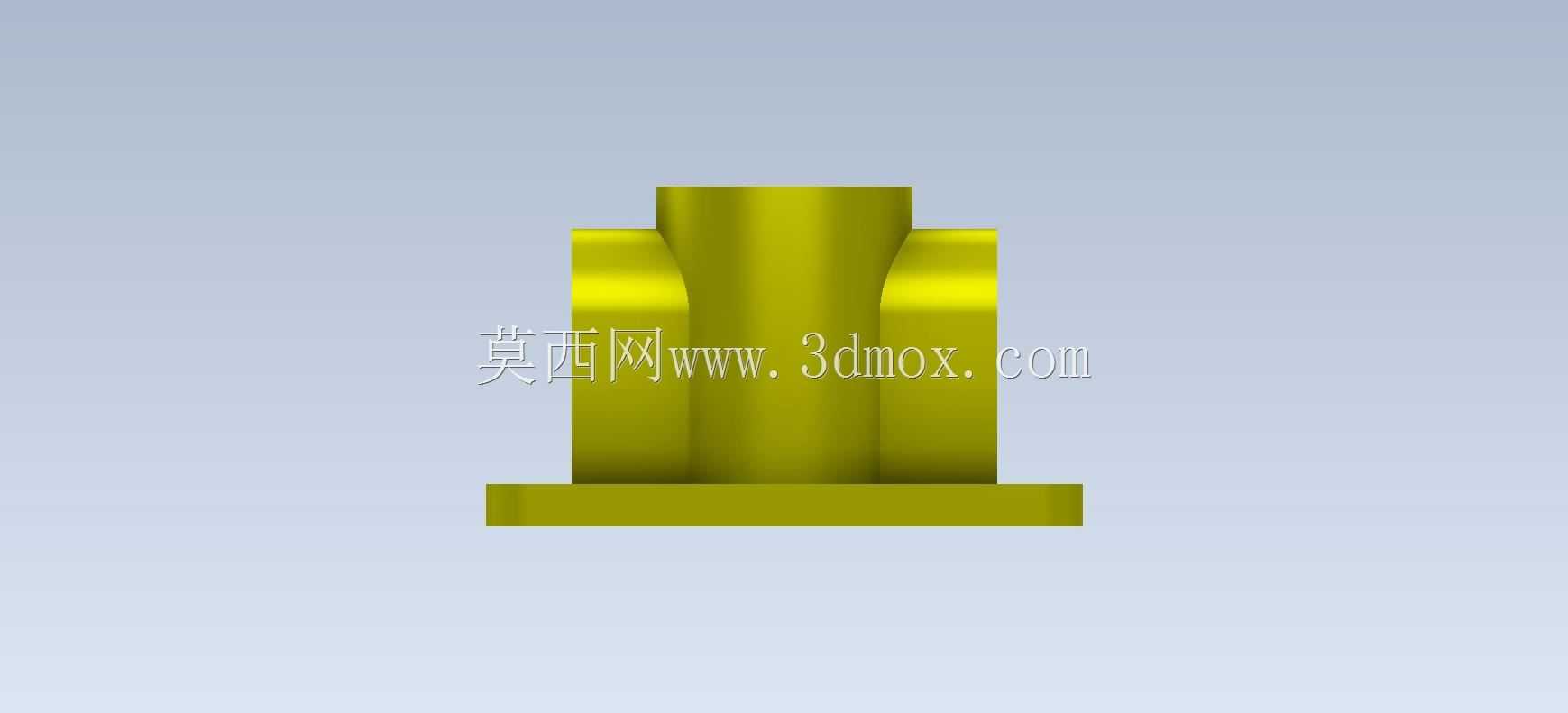

　　可减少流体通过时的阻力，同时避免杂质在管壁附着堆积，筒体上下端面的孔口位置做了微小倒角，既可以去除加工毛刺，也能在对接管路接头时起到导向作用，方便密封件的安装，避免密封件被锐边切损导致泄漏。筒体两侧对称设置的弧形加强肋，是结构强度设计的核心部分，肋板从安装板上表面一直延伸到筒体中上部位置，与筒体、安装板采用圆弧过渡连接，不存在应力集中的直角棱边，能够有效抵消管路对接时产生的侧向弯矩，以及设备运行过程中振动带来的交变载荷，避免筒体与安装板连接位置出现断裂风险，同时对称式的肋板设计也让零件整体受力均匀，不会出现单侧受力变形的问题。在建模设计过程中，首先需要确定安装基准，以安装板底面作为Z向零位，先绘制安装板的方形轮廓，

　　定位三个安装孔的位置，注意三个孔的中心距需要匹配常用安装面板的预留孔位尺寸，保证互换性；之后以安装板中心为基准，拉伸生成主体筒体，确定筒体的内孔直径、外圆直径以及整体高度，筒体高度需要匹配周边管路的布设高度，避免与其他元件产生空间干涉；随后在筒体两侧绘制加强肋的截面轮廓，拉伸生成肋板结构，所有连接位置添加R3-R5的过渡圆角，既符合铸造或者3D打印的工艺要求，也能减少应力集中；最后对所有孔口、棱边做倒角处理，完成整体结构的建模。从安装边界来看，安装板的方形轮廓尺寸决定了零件安装时需要占用的平面空间，安装时需要在安装基面预留比安装板单边大5mm以上的操作空间，方便螺栓的拧紧操作；筒体顶部的接口位置需要预留足够的管路安装空间，

　　方便扳手操作拧紧接头；零件整体高度方向上，上方不能有其他元件遮挡，避免管路无法顺利对接。实际使用中，该零件可根据流通介质的不同选择对应材质，通液压油时可选用铸铁或者铝合金材质，通水基介质时可选用不锈钢或者工程塑料材质，不同材质的零件结构尺寸一致，仅需调整对应壁厚满足强度要求即可。这类支座类零件看似结构简单，实则在流体回路中起到非常关键的作用，设计时不仅要考虑介质流通的通径要求，还要充分考虑安装后的结构强度、抗振性能，以及与周边元件的空间兼容性，很多新手建模时容易忽略过渡圆角的设计，或者安装孔的沉头深度不足，导致实际生产装配时出现干涉、强度不足等问题，在练习建模时需要重点关注这些工艺细节，才能让模型具备实际生产应用的价值。
