带凸台圆柱的开槽安装支座零件

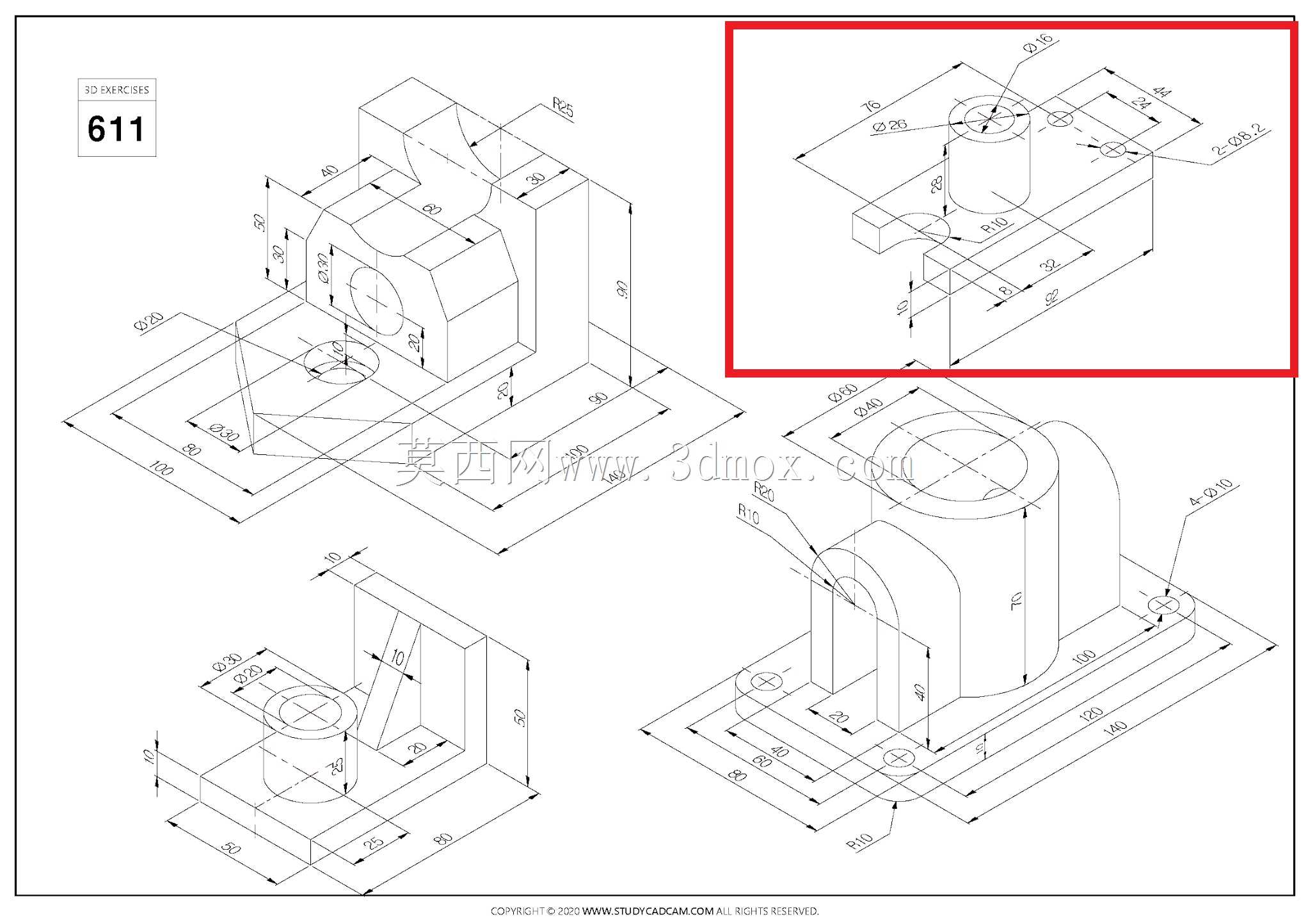

　　在轻工自动化输送线、小型工装夹具的定位支撑场景中，这类带凸台圆柱的开槽安装支座是十分常见的结构件，日常多承担轴类零件的定位支撑、小型执行元件的安装固定功能，很多入门级结构设计练习都会选取这类典型结构作为建模训练载体，帮助新手掌握拉伸、切除、孔特征等基础建模命令的组合使用逻辑。从实际使用场景来看，这类支座通常安装在设备的台板或者型材框架上，上方的空心凸台圆柱可以穿入导向轴、定位销或者小型气杆的端部，侧面的开槽结构主要用于快速拆装调整，不需要完全拧下紧固件就能把配套的杆件从槽口滑入或取出，比全封闭的轴孔结构在调试阶段效率高很多，尤其适合小批量试制、需要频繁调整工位的非标设备场景。从结构设计逻辑上拆解这个零件，

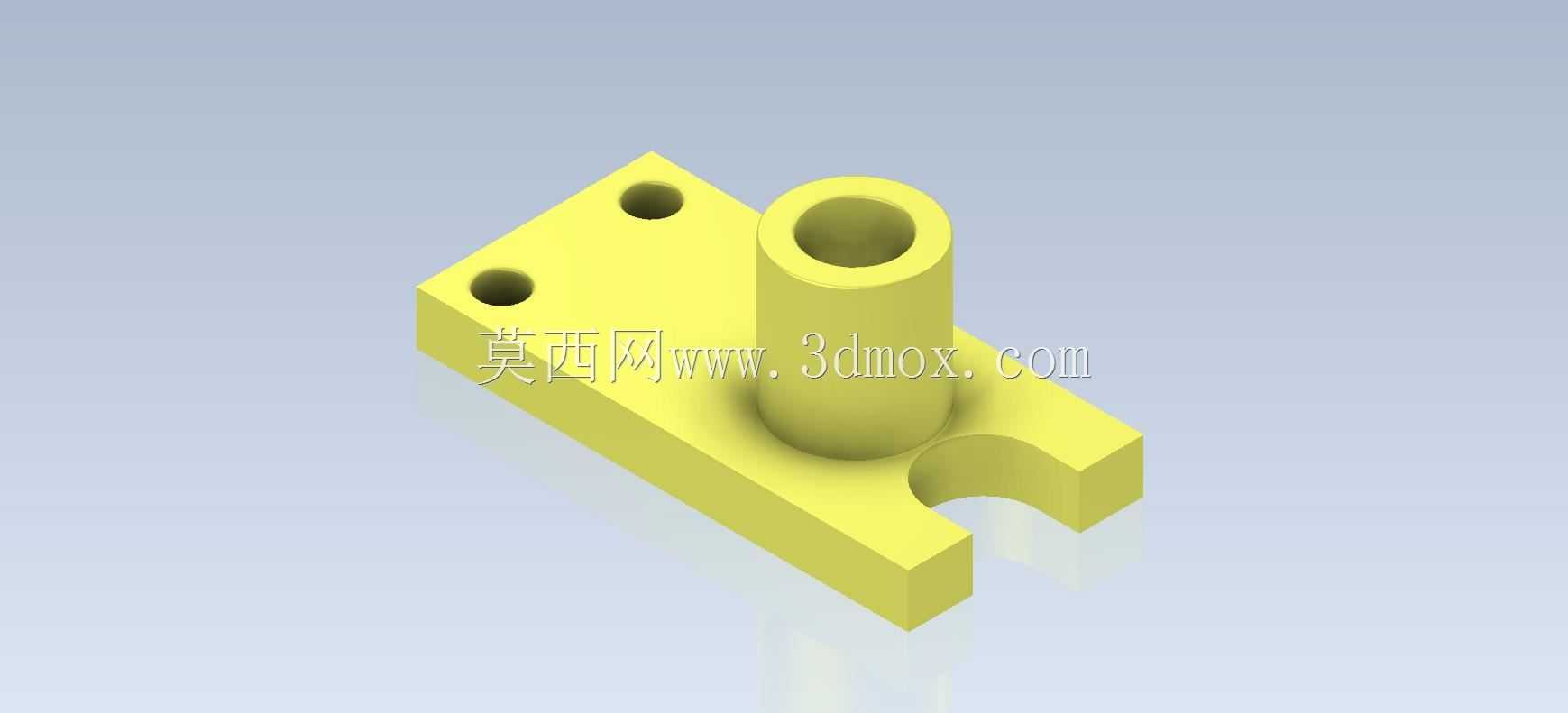

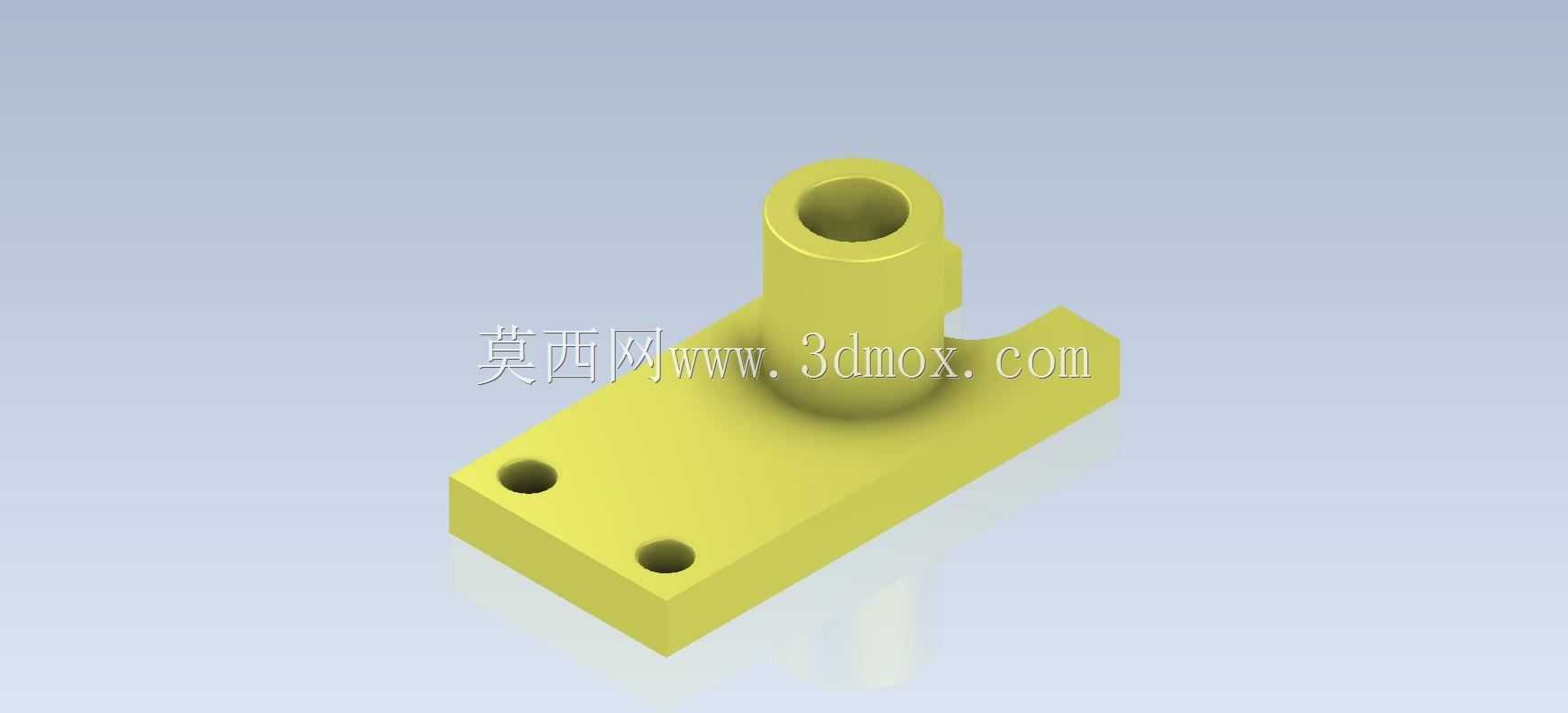

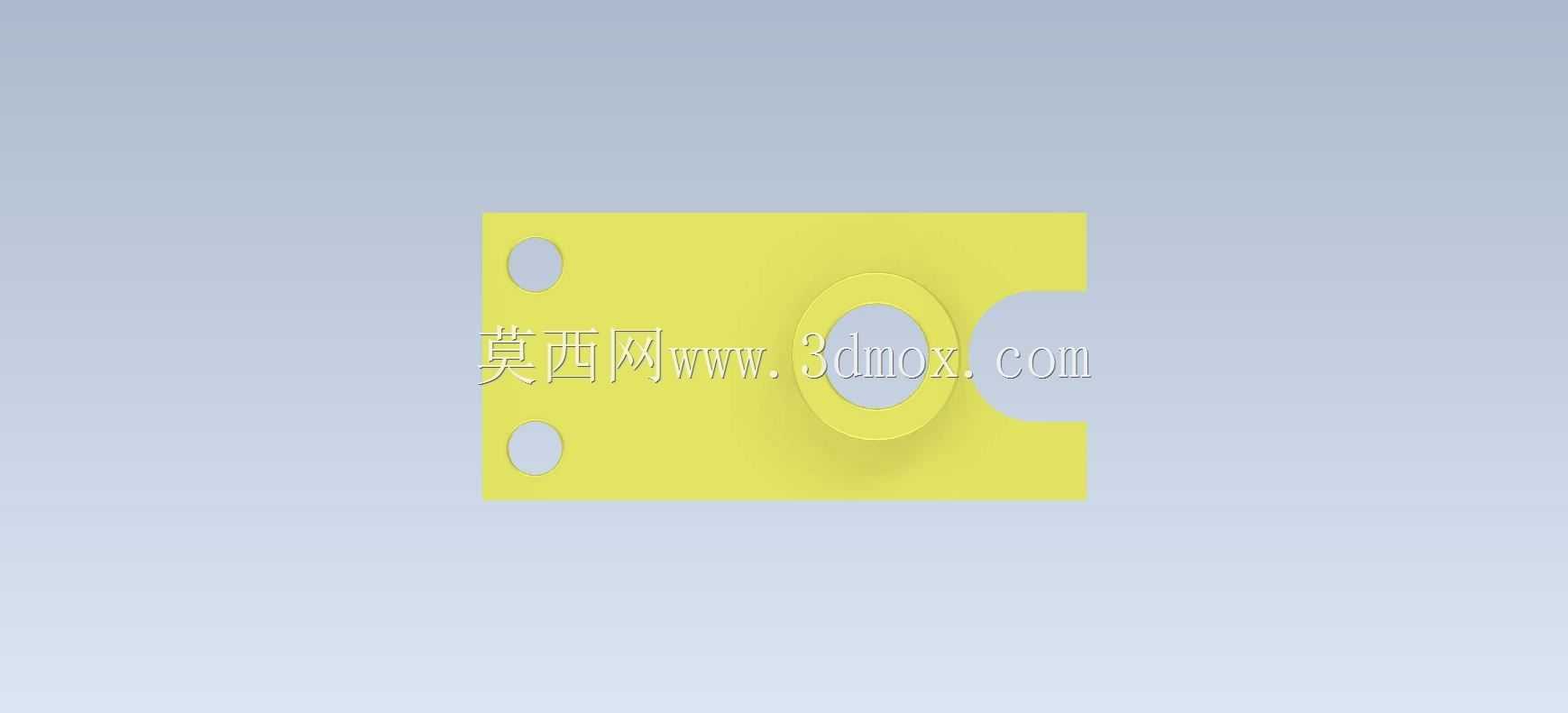

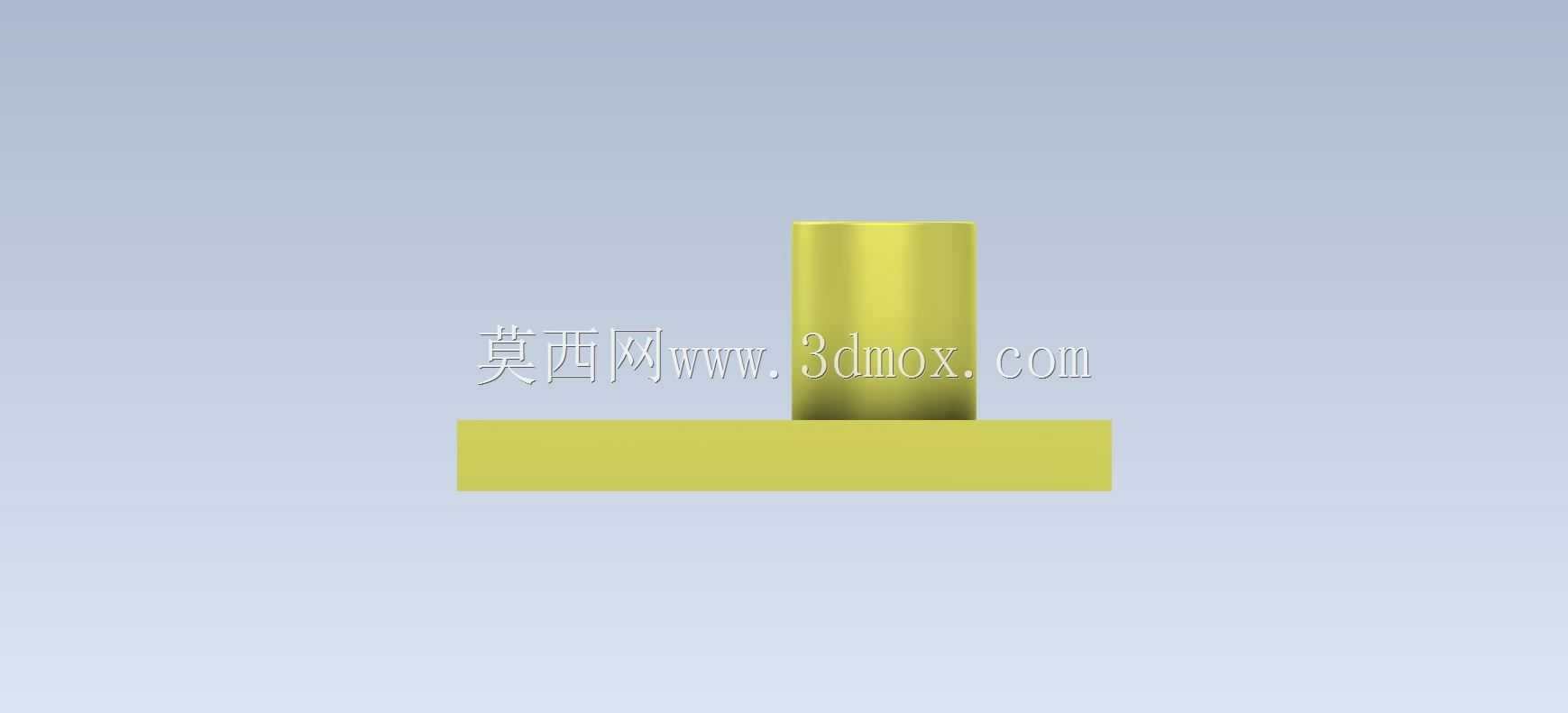

　　底部的矩形安装板是整个零件的承载基础，板上预留的两个沉头安装孔，是用来穿内六角螺钉把支座固定在安装基准面上，沉孔的设计可以让螺钉头完全埋入板内，不会突出平面干涉上方的零件安装，安装孔的间距是按照常用的铝型材槽距或者标准安装孔位来设定的，保证可以直接适配市面上通用的安装基准，不需要额外做转接板。底部安装板的一端做了U型开槽，这个槽的宽度和上方凸台圆柱的内孔直径是匹配的，槽的两个侧边做了圆角过渡，避免应力集中在槽根位置，长期受侧向力的时候不会出现开裂的问题，实际加工的时候这个槽可以用铣刀一次走刀成型，加工难度低，不需要特殊刀具。上方的空心凸台圆柱和底板是垂直一体结构，圆柱的外圆做了拔模斜度吗？不，从练习模型的结构来看是直壁结构，

　　适合用棒料直接车削后和底板焊接，或者整块料铣削成型，也适合开模注塑做尼龙材质的轻载版本，内孔的公差如果是做导向用一般选H7级精度，如果只是做穿线或者过孔可以放宽到H9，根据实际使用场景调整即可。从安装边界尺寸来看，底板的长度要大于凸台圆柱的中心到开槽端的距离，保证安装后螺钉的受力点在底板的实体范围内，不会出现悬臂过长导致支座受力倾斜的问题，凸台圆柱的高度要根据配套杆件的插入深度来定，一般要保证杆件插入后有至少1.5倍孔径的配合长度，避免配合过短出现晃动。设计这类零件的时候，首先要确定安装面的平面度要求，一般安装基准面的平面度要控制在0.05mm以内，保证支座安装后不会出现倾斜，凸台圆柱的内孔和安装底板的垂直度要控制在0.

　　02mm/100mm以内，不然穿入的轴会出现卡滞、磨损不均匀的问题。两个安装孔的位置度公差一般控制在0.1mm以内，保证可以顺利对准安装基准面上的螺纹孔，不需要强行掰动零件来对位。开槽的位置要和凸台内孔的中心对齐，偏差不能超过0.05mm，不然杆件滑入的时候会被槽边卡住，无法顺利进入内孔。从加工工艺角度来说，如果是金属材质的小批量制作，一般选用6061铝合金或者Q235钢，整块料下料后先铣平上下两个大面，再铣外形轮廓，然后钻安装孔、锪沉孔，再铣端部的U型槽，最后镗凸台的内孔，保证内孔的精度和粗糙度；如果是大批量生产的塑料版本，可以用注塑模一次成型，只需要在孔位和槽位做适当的拔模斜度就能顺利脱模，成本会低很多。实际使用的时候要注意，这类支座的侧向承载能力不如带加强筋的支座，所以不适合承受大的径向冲击力，一般用在轻载、受力平稳的定位场景，比如小型检测设备的传感器安装支架、流水线的挡料杆支撑座、小型气缸的尾部铰接座这些位置，如果要承受更大的载荷，可以在凸台和底板连接的位置增加三角加强筋，提升整体的结构刚性，减少受力后的变形量。建模的时候要注意各个特征的先后顺序，一般先做底板的基体特征，再做上方的凸台圆柱，然后做切除特征来加工内孔、安装孔和端部的开槽，最后做各个边的圆角，尤其是凸台和底板连接的位置要做圆角过渡，减少应力集中，不要直接做直角连接，不然热处理或者受力的时候容易在转角位置开裂。
