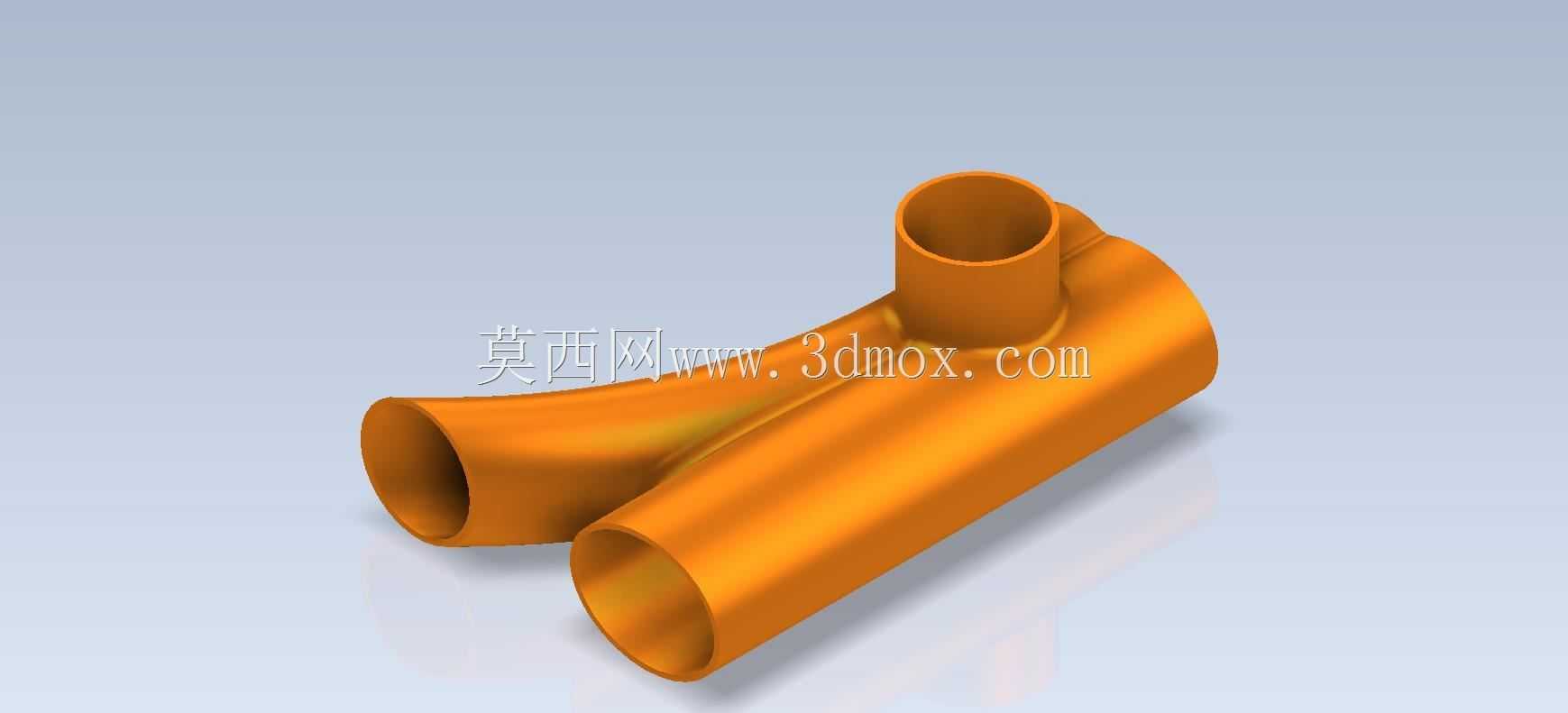

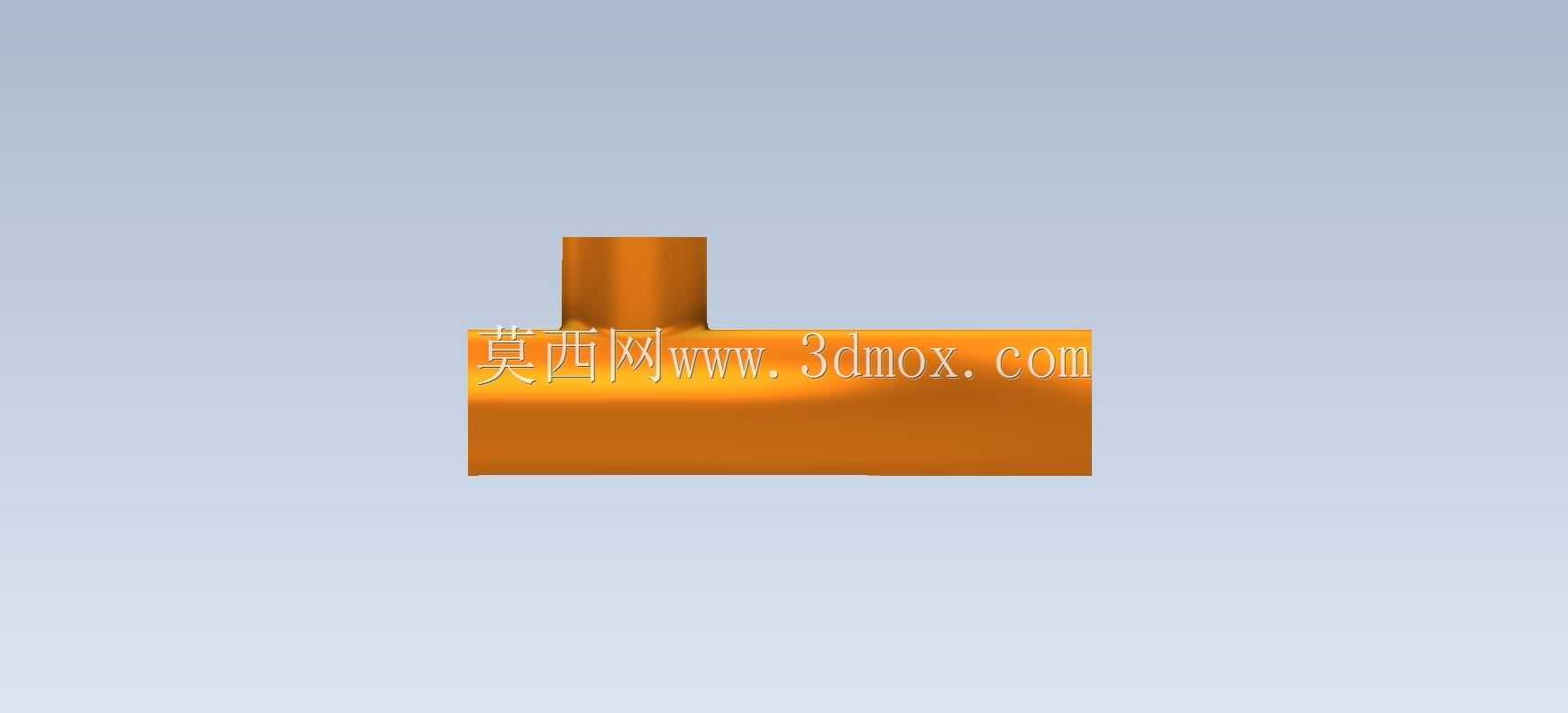

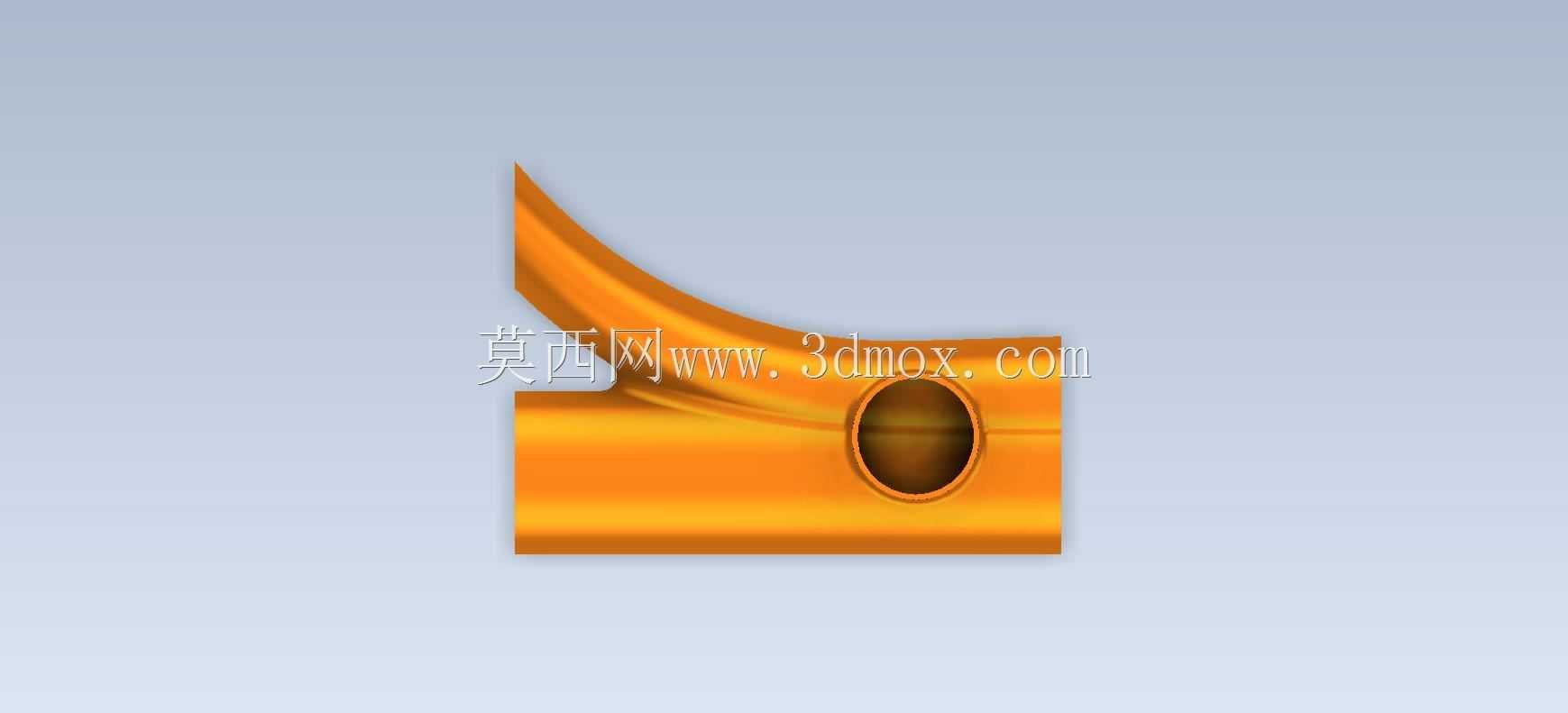

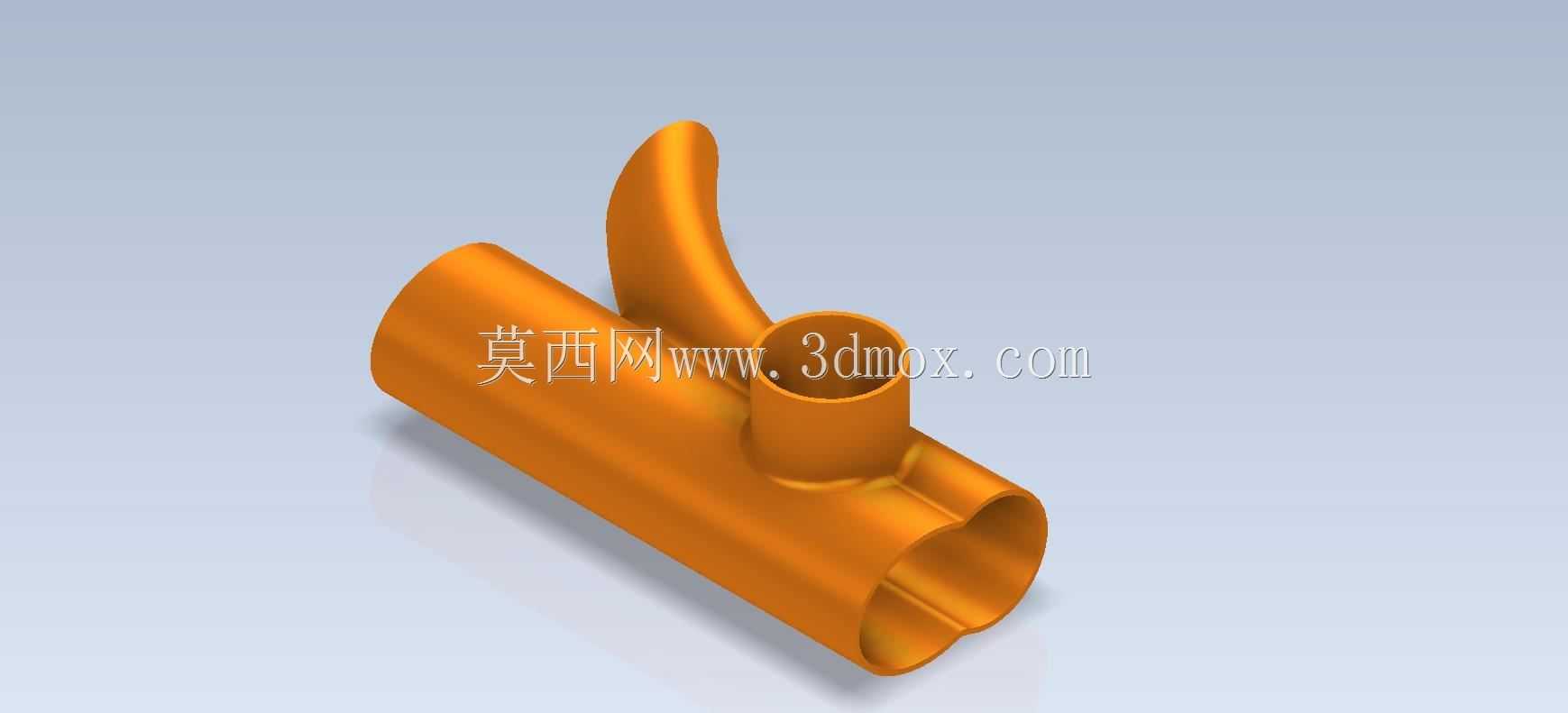

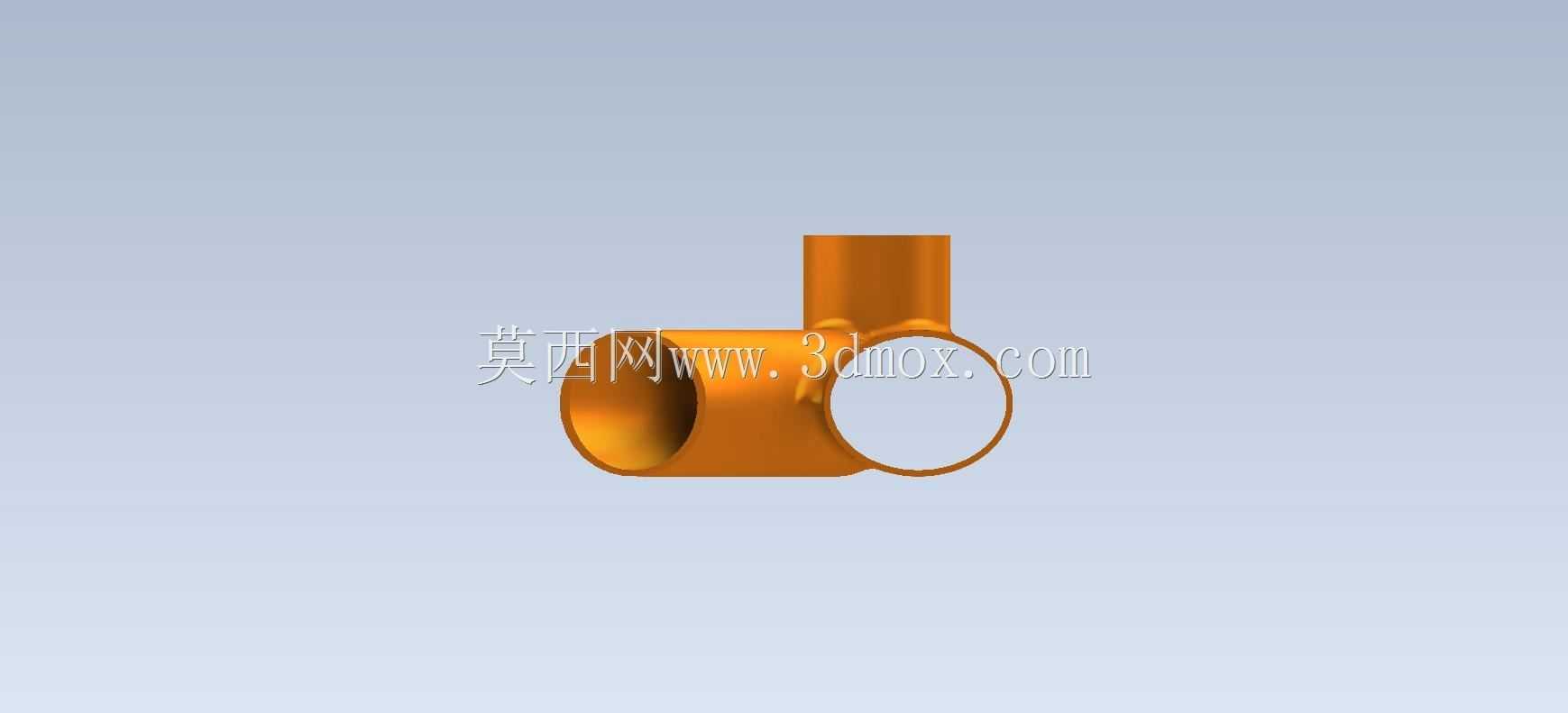

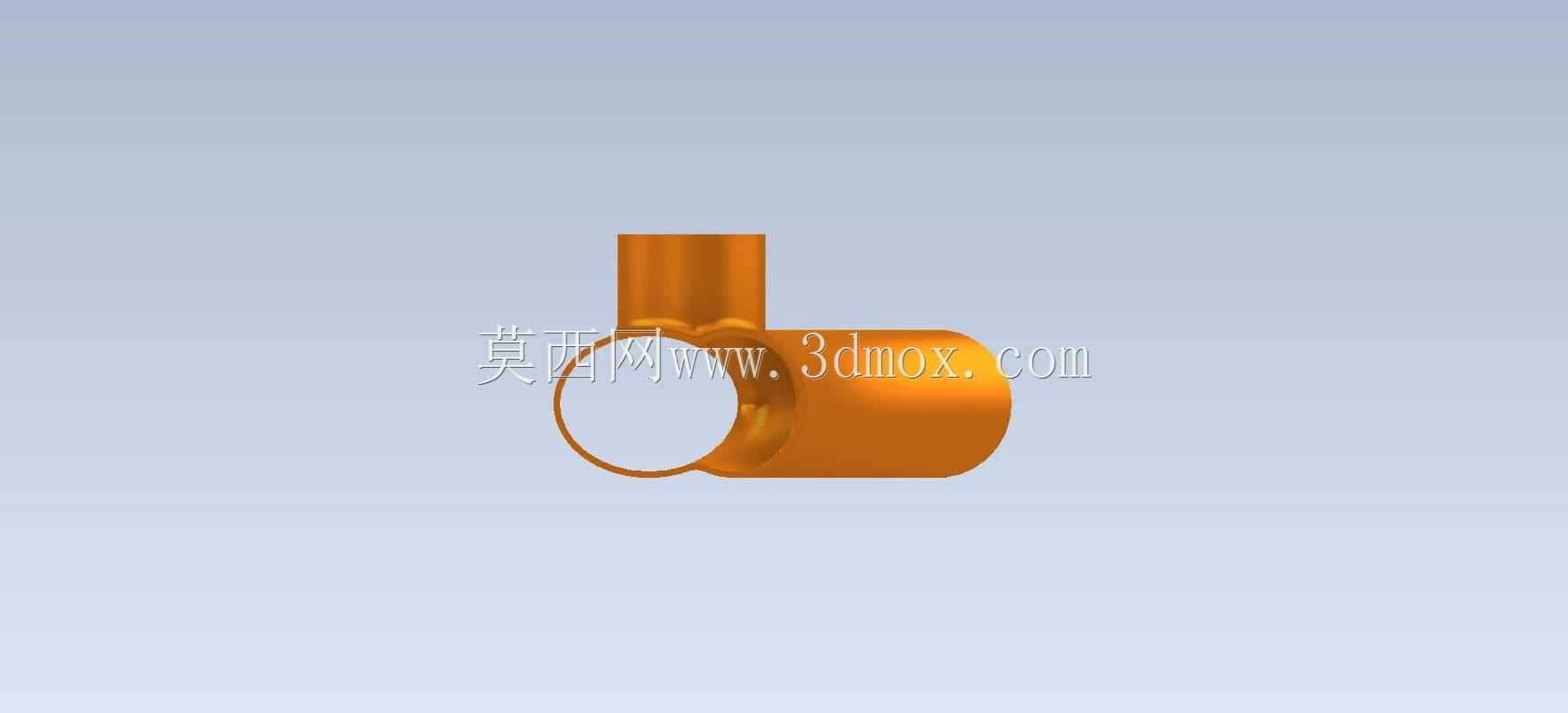

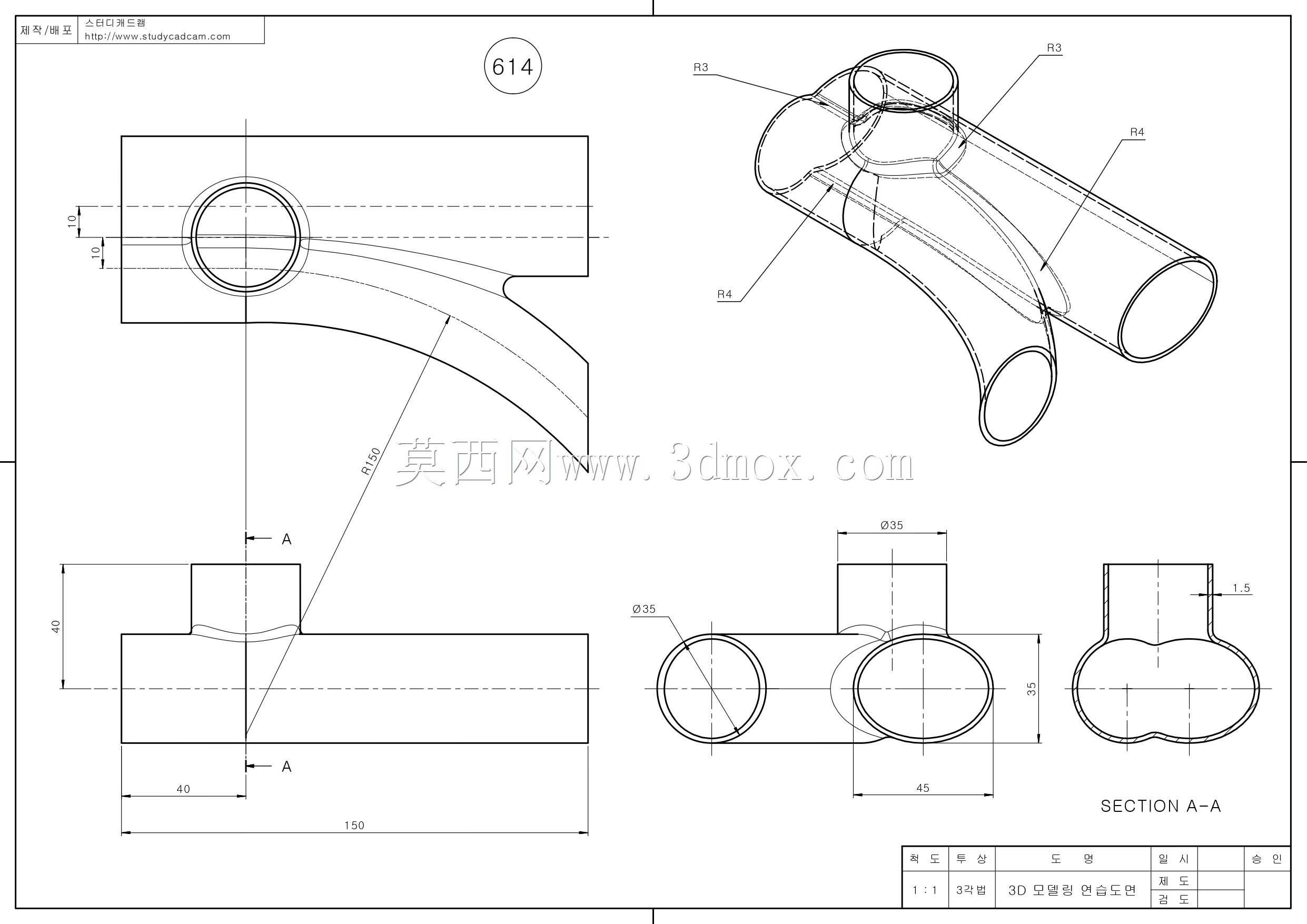

这类三通管路接头在流体输送系统中承担着分流、合流的核心作用,常见于小型气动回路、低压给排水支路、实验台流体管路、小型化工试验装置的管线排布场景中,区别于常规等径三通,该结构采用了非对称的管径设计,其中两个接口处于同一轴向平面呈平行排布,第三个接口垂直于两个平行接口的轴线方向向上延伸,能够在有限的安装空间内完成单路输入双路输出、或是双路输入单路合流的管线走向需求,避免了常规直角三通需要额外搭配弯头调整走向的冗余设计,减少了管路接头数量,也降低了管路系统的泄漏风险点。从结构设计逻辑来看,该接头整体采用圆滑过渡的曲面结构,三个接口的衔接位置没有生硬的直角转折,所有流道转角位置都做了大圆角顺滑处理,能够有效降低流体在分流、
合流过程中的局部阻力,减少流体在转角位置形成涡流的概率,对于输送含有微小固体颗粒的流体介质时,也能减少颗粒在管路转角位置的沉积,避免长期使用后出现流道堵塞的问题。接口部分全部采用标准圆柱直筒结构,端部预留了足够的插接长度,能够适配常规的软管插接、快插接头压接、或是粘接固定的安装方式,接口的壁厚保持均匀一致,沿着流道走向的壁厚偏差控制在合理范围内,既能够满足低压工况下的结构强度要求,避免管路承压时出现鼓胀、开裂的问题,也不会因为壁厚过大造成材料浪费,同时均匀的壁厚也适配注塑、3D打印等多种加工工艺的成型要求,避免加工过程中出现缩痕、应力集中等缺陷。在安装边界方面,该接头的整体外轮廓没有突出的棱角与额外的固定结构,

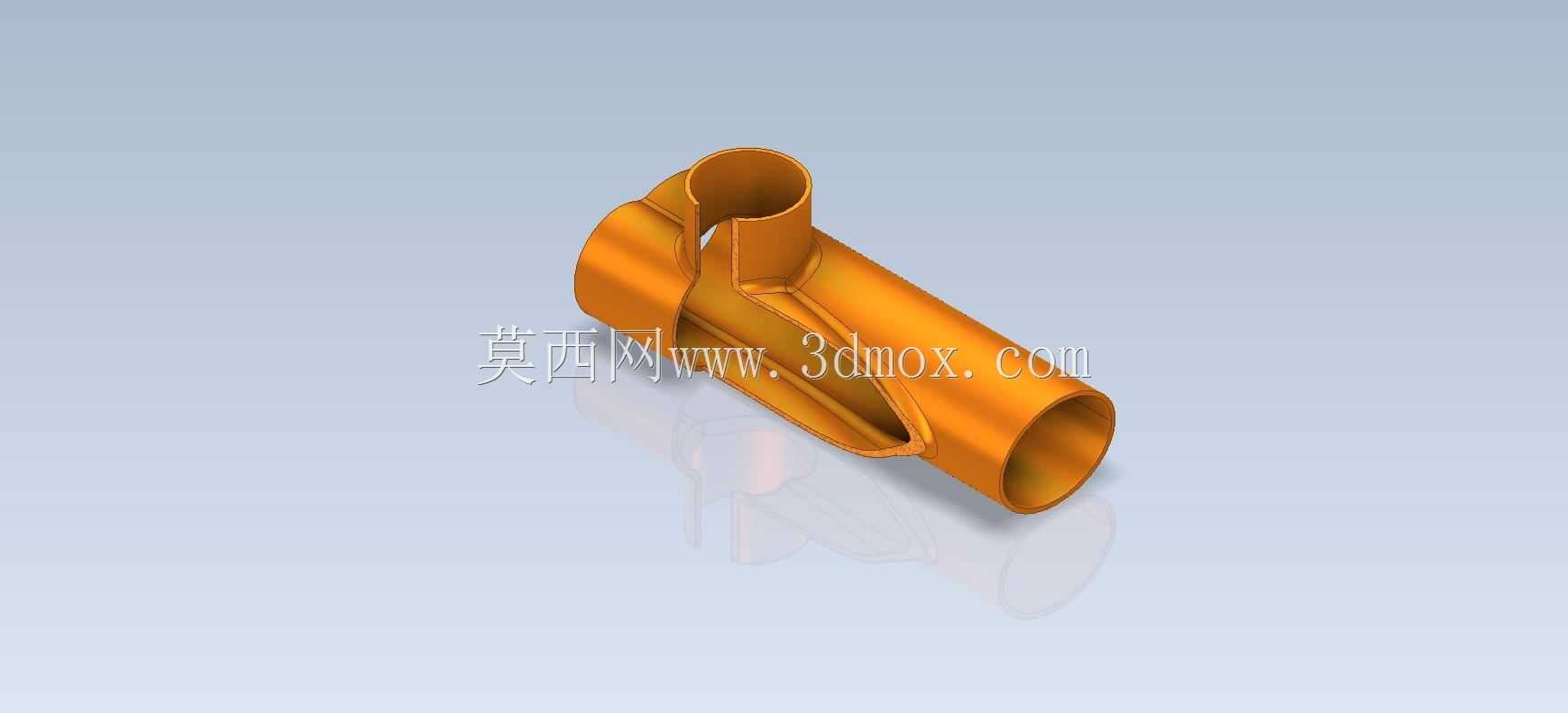

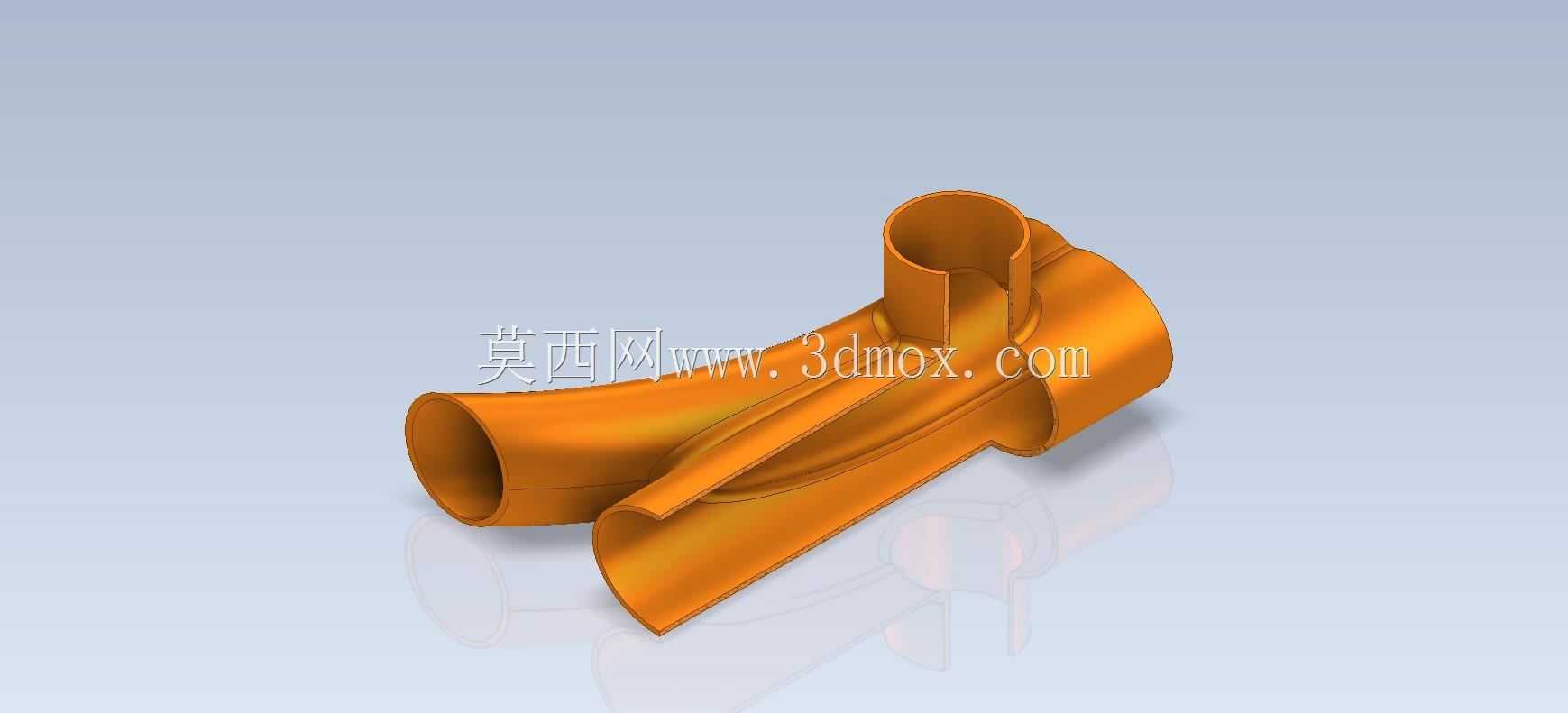

三个接口的轴线位置经过精准排布,两个平行接口的中心距经过优化,在安装时不会与相邻的管路、固定卡箍产生空间干涉,垂直方向的接口高度控制在紧凑范围内,能够适配设备内部狭窄的管线排布空间,不需要为接头预留额外的操作余量。建模过程中需要重点关注三个流道的相贯线处理,要保证内部流道的顺滑衔接,不能出现台阶、错位等影响流体通行的结构缺陷,同时外表面的曲面过渡要保证曲率连续,避免出现曲面褶皱、不光顺的问题,在完成主体结构建模后,还需要对所有的棱边做倒圆角处理,去除加工过程中可能产生的锐边,避免安装操作时划伤操作人员,也能减少应力集中点,提升接头的抗疲劳性能。这类结构作为CAD建模练习案例,能够帮助设计者熟练掌握曲面扫掠、多实体合并、相贯线处理、
壁厚均匀性控制等核心建模技能,理解管路类零件的设计要点,在实际工程应用中,这类非对称三通接头也常被用于定制化的流体设备中,根据实际的流量需求调整三个接口的通径比例,匹配不同支路的流量分配要求,相比标准件的等径三通,定制化的变径非对称结构能够更好地适配特殊的管线走向需求,减少管路系统的整体占用空间,提升管线排布的紧凑性。在结构强度校核方面,这类接头的薄弱位置通常出现在三个接口的衔接交汇处,也就是相贯线的位置,设计时需要适当加大该位置的过渡圆角,分散承压时的应力集中,保证在额定工作压力下,结构的应力水平处于材料的许用应力范围内,同时接口位置的壁厚要满足插接时的压接强度要求,避免安装时接口出现开裂、变形的问题。对于不同的应用场景,还可以在接口位置增加防滑槽、密封槽等结构,适配不同的连接方式,比如用于气动回路时,可以在接口外壁增加环形防滑槽,提升软管插接后的拉脱力,用于液体输送时,可以在接口端部增加密封锥面,搭配卡套接头实现更好的密封效果。
- 上一篇:L型带孔立式安装连接支座结构
- 下一篇:带凸台圆柱的开槽安装支座零件
- 全部评论(0)
- 模板大小: 1.57 MB
- 售价:5金币
- 下载次数: 13
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 通用五金配件
