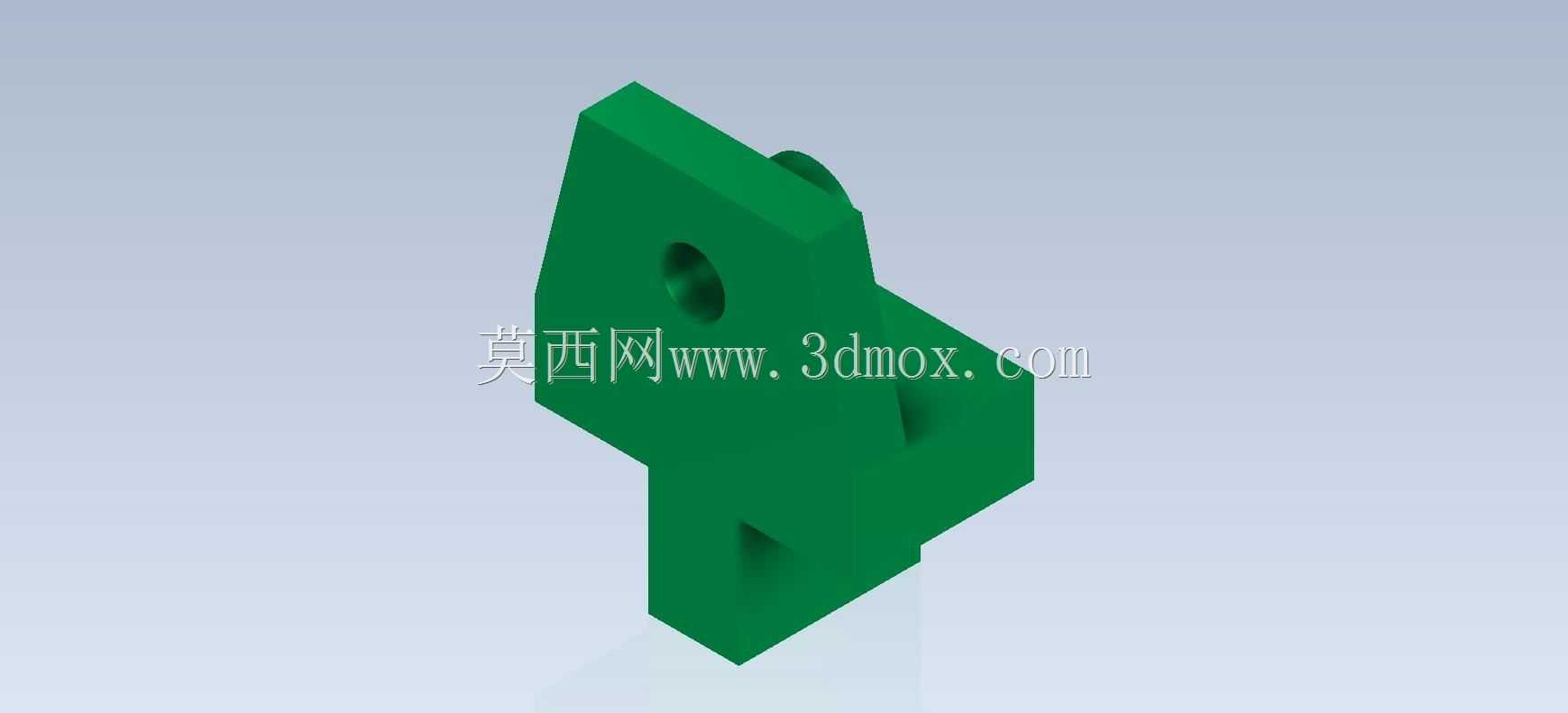

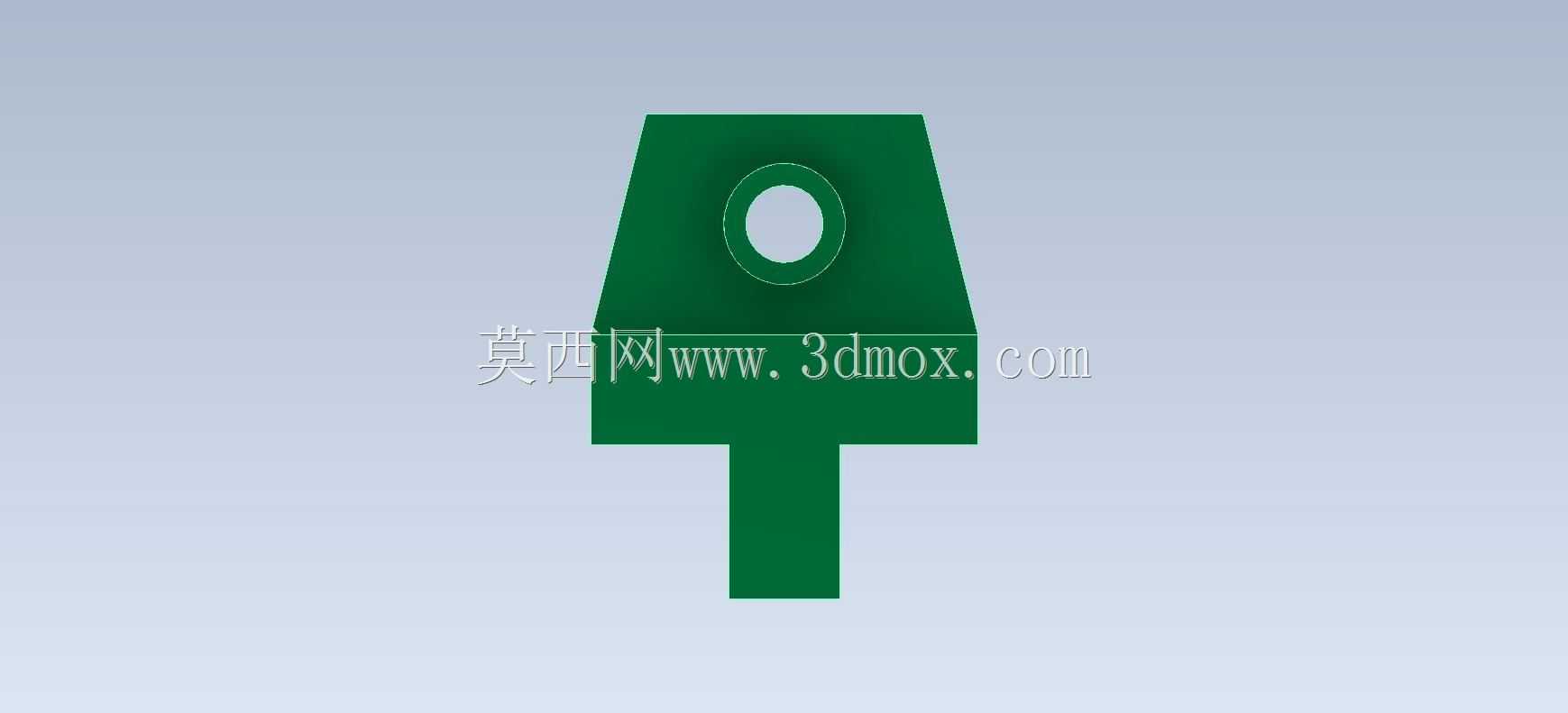

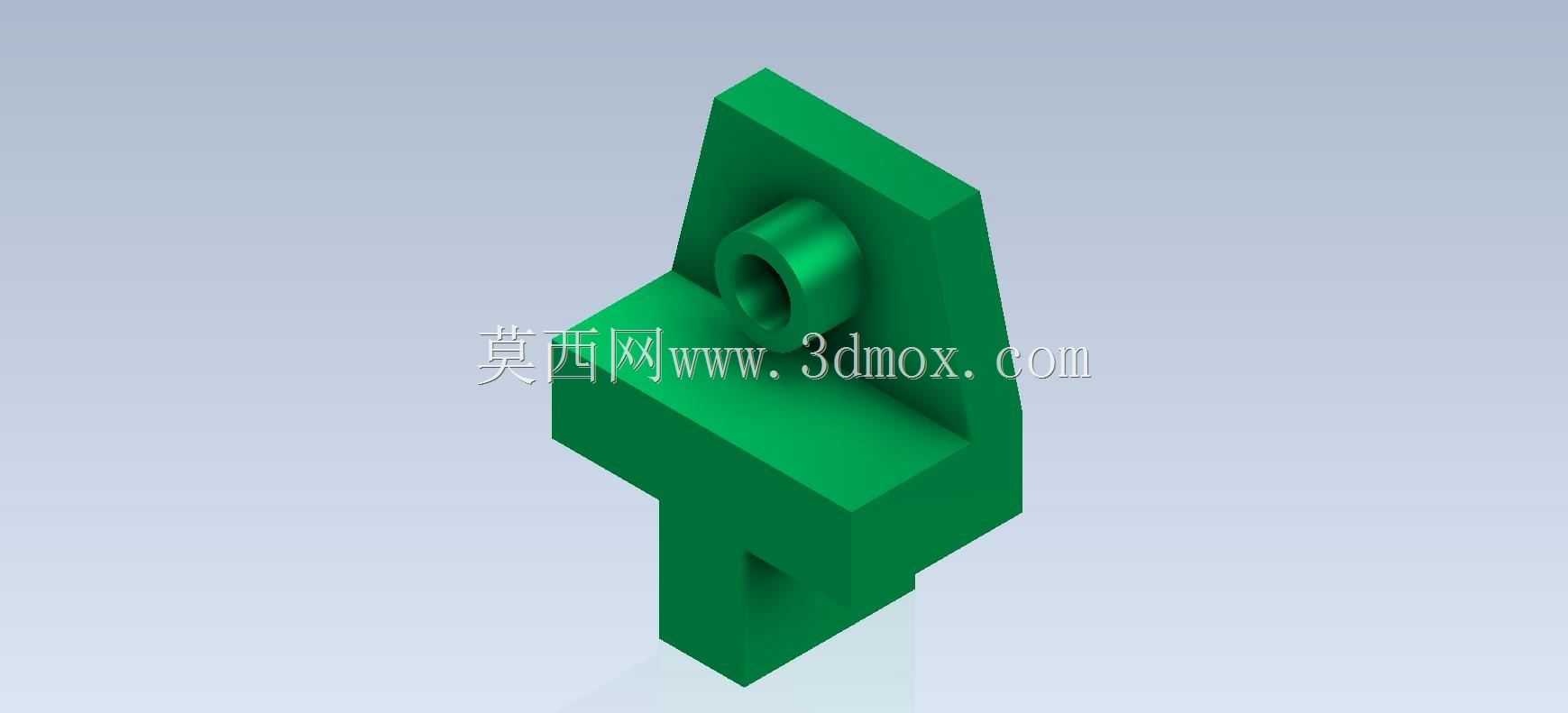

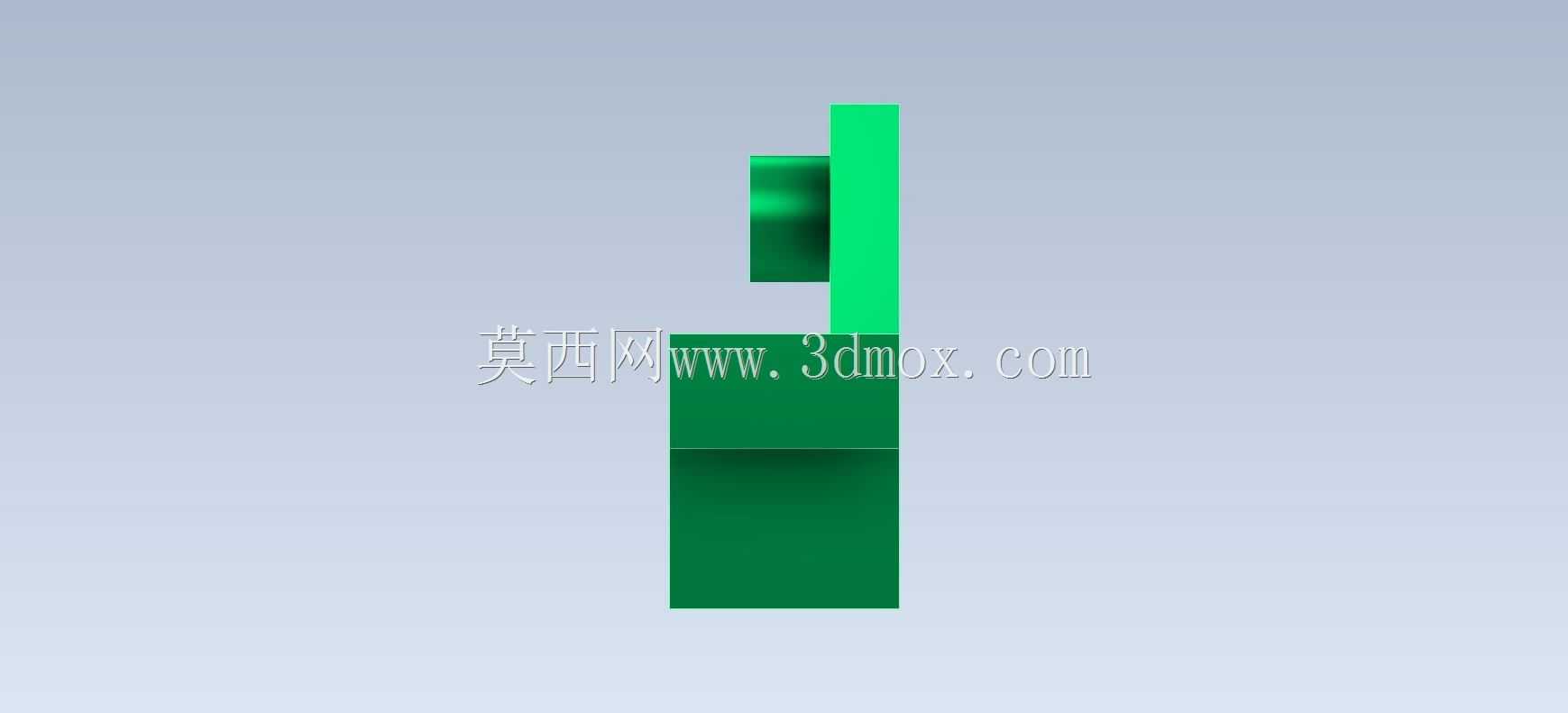

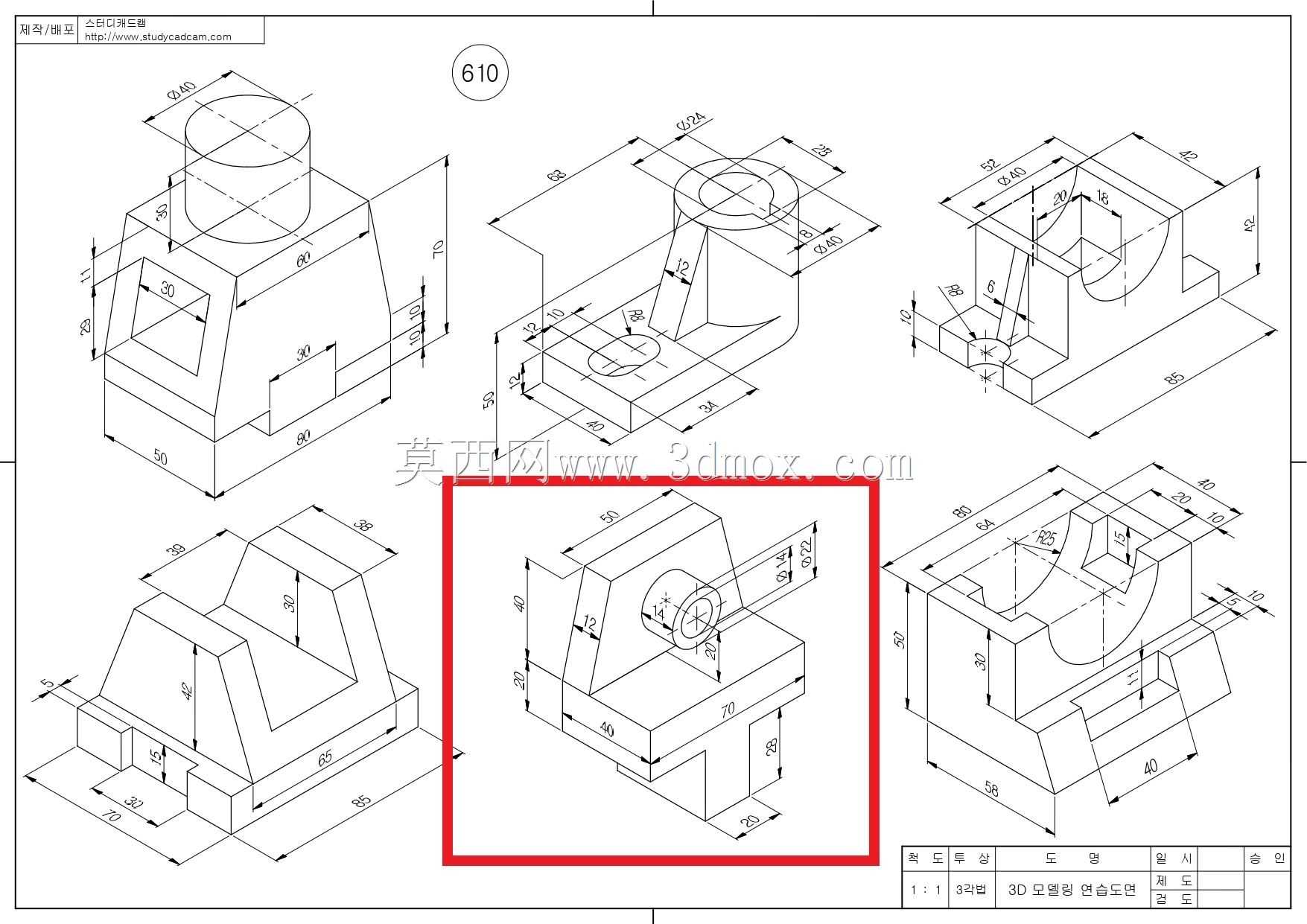

L型带凸台通孔机械练习构件

　　该构件属于机械设计基础练习类的典型结构件，整体采用L型弯折的块体作为主体承载结构，这类结构在小型工装夹具、检测治具的定位模块中十分常见，常作为安装基座承载配套的轴类、销类零件，实现相邻组件的位置固定与角度支撑。主体块体的竖直段上方设置有同轴的圆柱凸台，凸台中心开有贯通的圆孔，该孔可作为销轴安装孔、导向杆穿过孔或是流体介质的流通孔，根据实际装配场景的不同，孔内壁可按需加工公差带，满足间隙配合、过渡配合或是过盈配合的装配要求，凸台的外圆柱面可作为轴套类零件的定位止口，保证配套零件安装后的同轴度误差控制在机械装配允许的范围内。主体L型结构的水平段下方开有矩形凹槽，该凹槽可作为安装避让槽，避开装配面的凸起结构，

　　也可作为卡接槽与设备机架的对应凸块配合，实现快速定位安装，减少装配时的找正时间，在小批量非标设备的组装场景中，这类带避让槽的基座能大幅降低现场配作的工作量。从设计思路来看，该构件的建模过程覆盖了机械三维建模的核心基础操作：首先通过拉伸命令生成L型的主体基体，确定整体的安装边界尺寸，竖直段与水平段的厚度比例参考了常用安装基座的刚度要求，避免在承受侧向载荷时出现过大的形变；之后在竖直段的对应位置拉伸生成圆柱凸台，保证凸台与基体的结合面有足够的接触面积，避免应力集中导致凸台断裂；随后通过切除命令生成中心通孔与下方的矩形凹槽，切除特征的尺寸标注需符合机械设计的工艺要求，孔的边缘可按需添加倒角，去除加工毛刺，也便于装配时的零件导入，

　　凹槽的内角可设置合适的圆角，避免铣削加工时出现应力集中的尖角，同时减少加工时的刀具损耗。在实际应用场景中，这类结构常出现在自动化生产线的小型定位工位，作为传感器的安装基座，中心通孔可穿过传感器的检测探头，L型的两个相邻平面可分别贴合在设备的竖直安装板与水平支撑板上，通过螺栓穿过预设的安装孔实现固定，凸台结构可保证传感器探头的伸出长度符合检测距离要求，避免探头与被检测工件发生碰撞。在工装夹具领域，该构件可作为定位挡块使用，下方的矩形凹槽可卡在工装平台的T型槽凸沿上，中心通孔可插入定位销，限制工件的移动自由度，L型的直角面可作为工件的定位基准面，保证工件装夹后的位置精度满足加工要求。从安装边界来看，

　　该构件的整体外轮廓尺寸适配小型设备的安装空间，竖直方向的高度不会遮挡周边的运动部件，水平方向的长度可保证与安装面有足够的接触面积，提升安装后的稳定性，所有棱边的倒角处理既符合机械加工的工艺规范，也能避免装配过程中锋利边缘划伤操作人员。建模过程中需要注意各特征的几何约束关系，保证凸台与基体的垂直度、通孔与凸台的同轴度、L型直角面的垂直度等形位公差符合设计要求，这些形位公差直接影响后续装配的精度，若垂直度误差过大，会导致安装在凸台上的零件出现偏斜，影响设备的运行稳定性。这类基础结构的建模练习，能帮助初学者快速掌握三维建模的特征逻辑，理解机械结构从二维草图到三维实体的转化思路，同时建立工艺与设计结合的思维，在建模时就考虑后续加工、装配环节的实际需求，避免出现无法加工或是装配干涉的设计问题。
