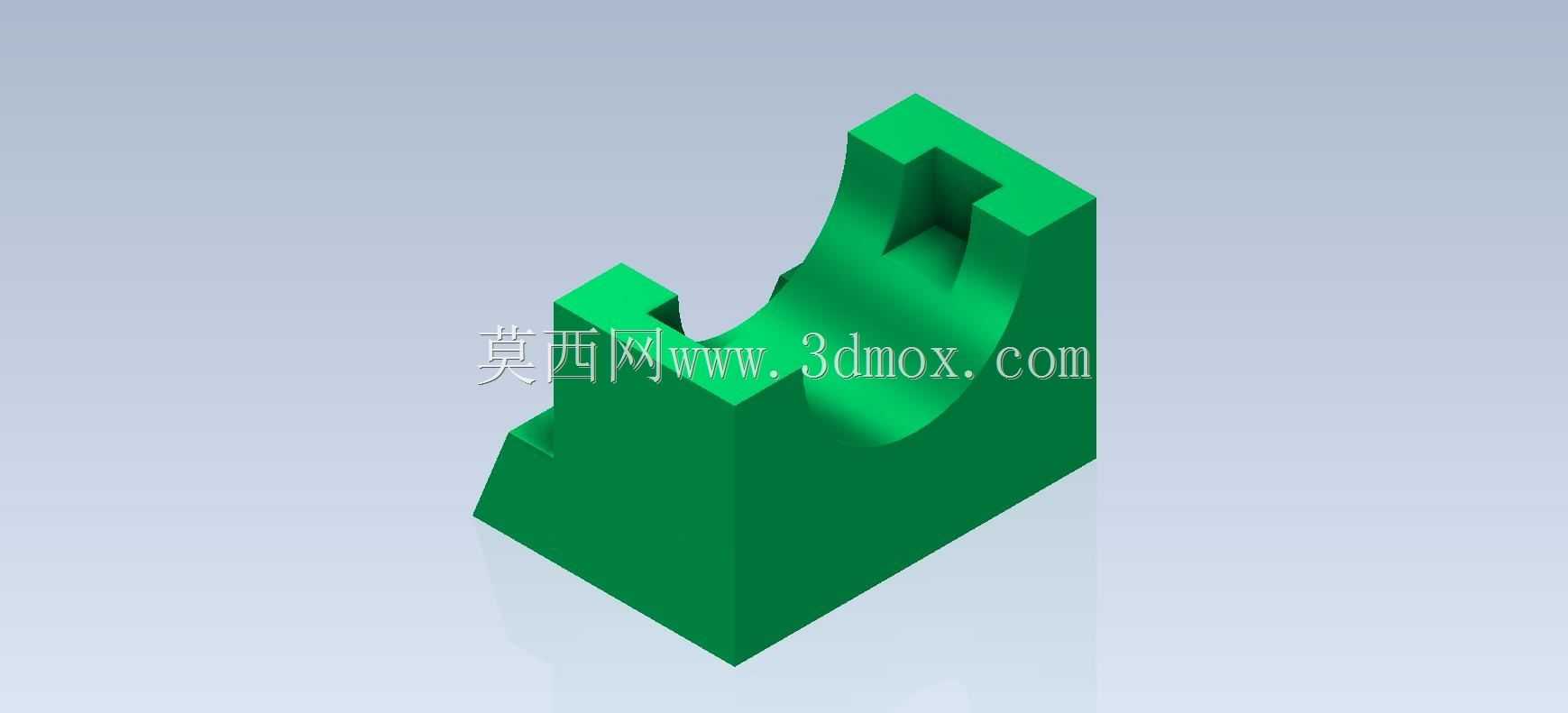

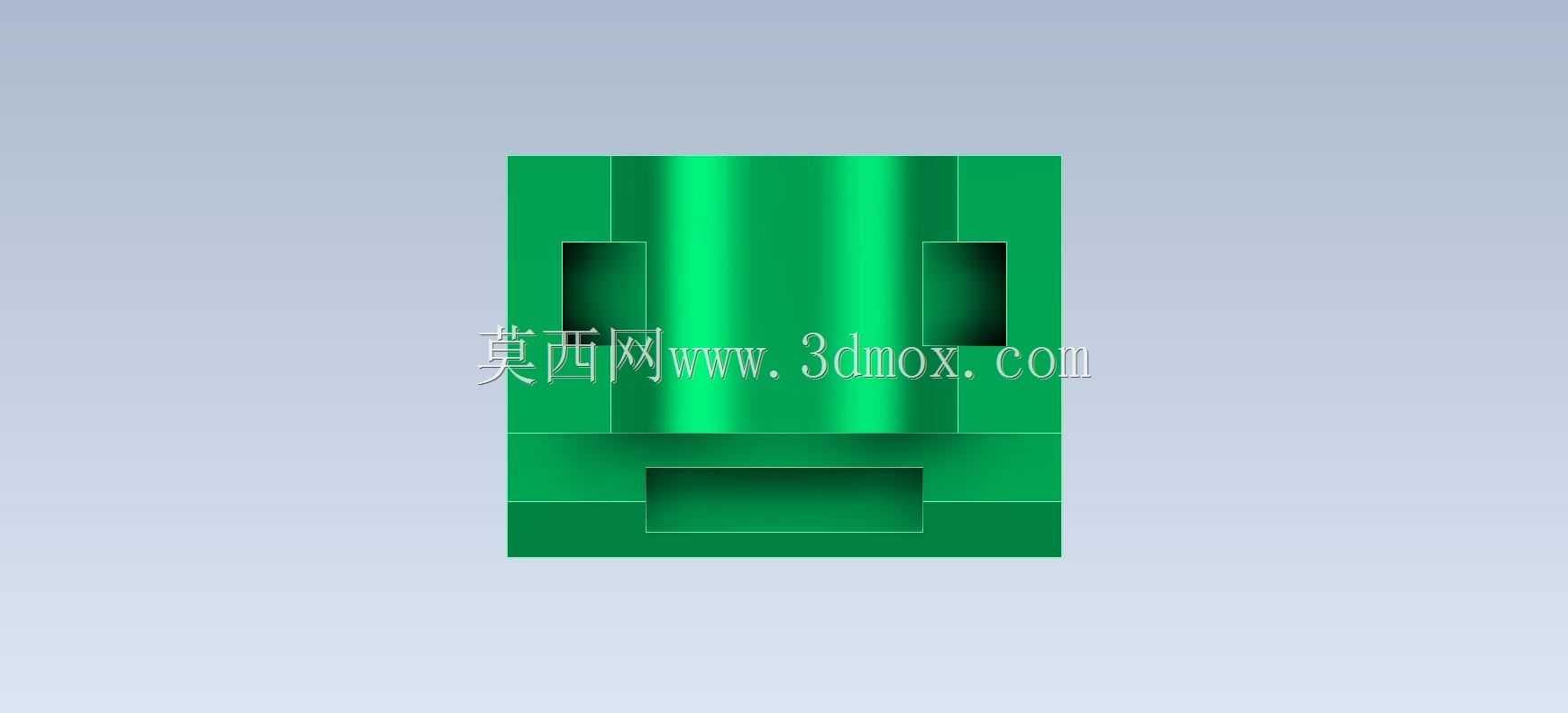

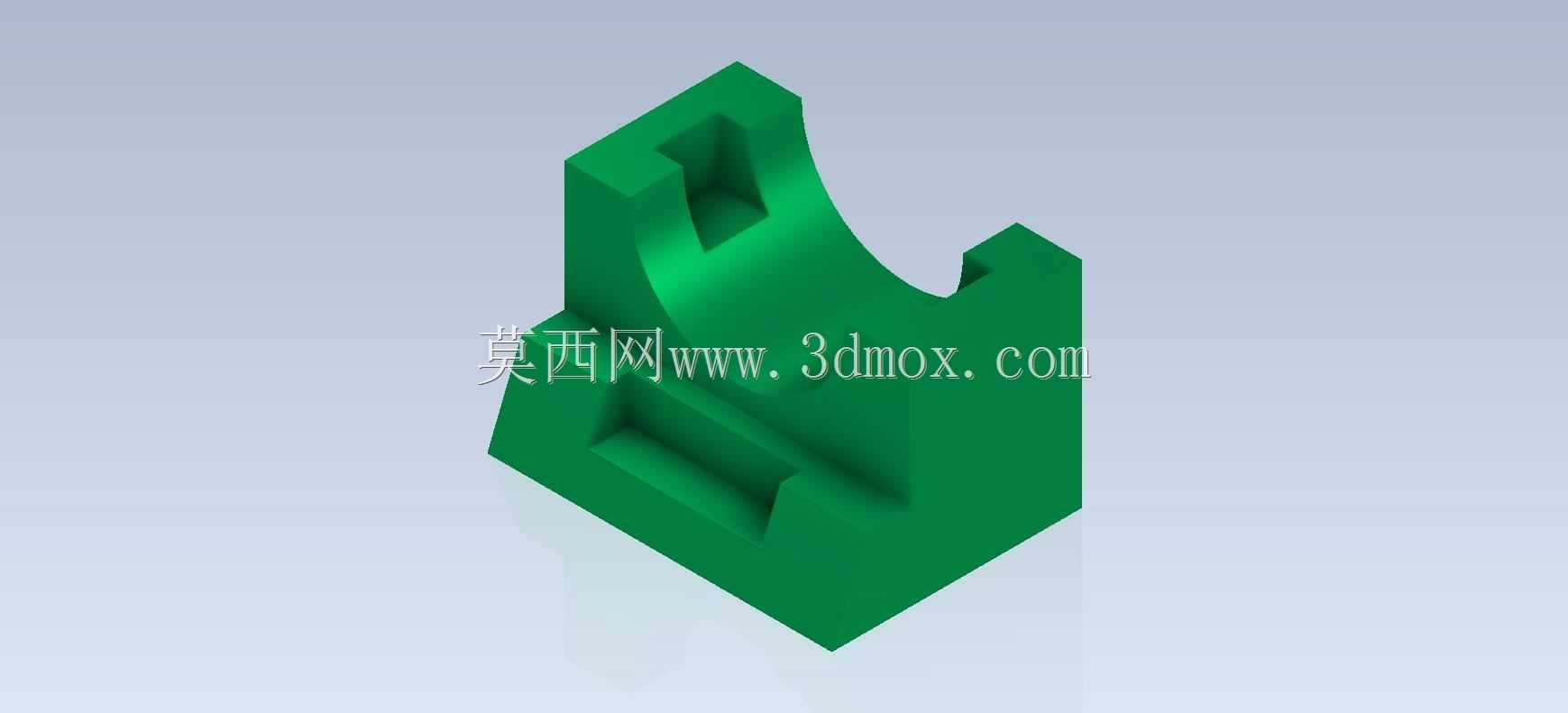

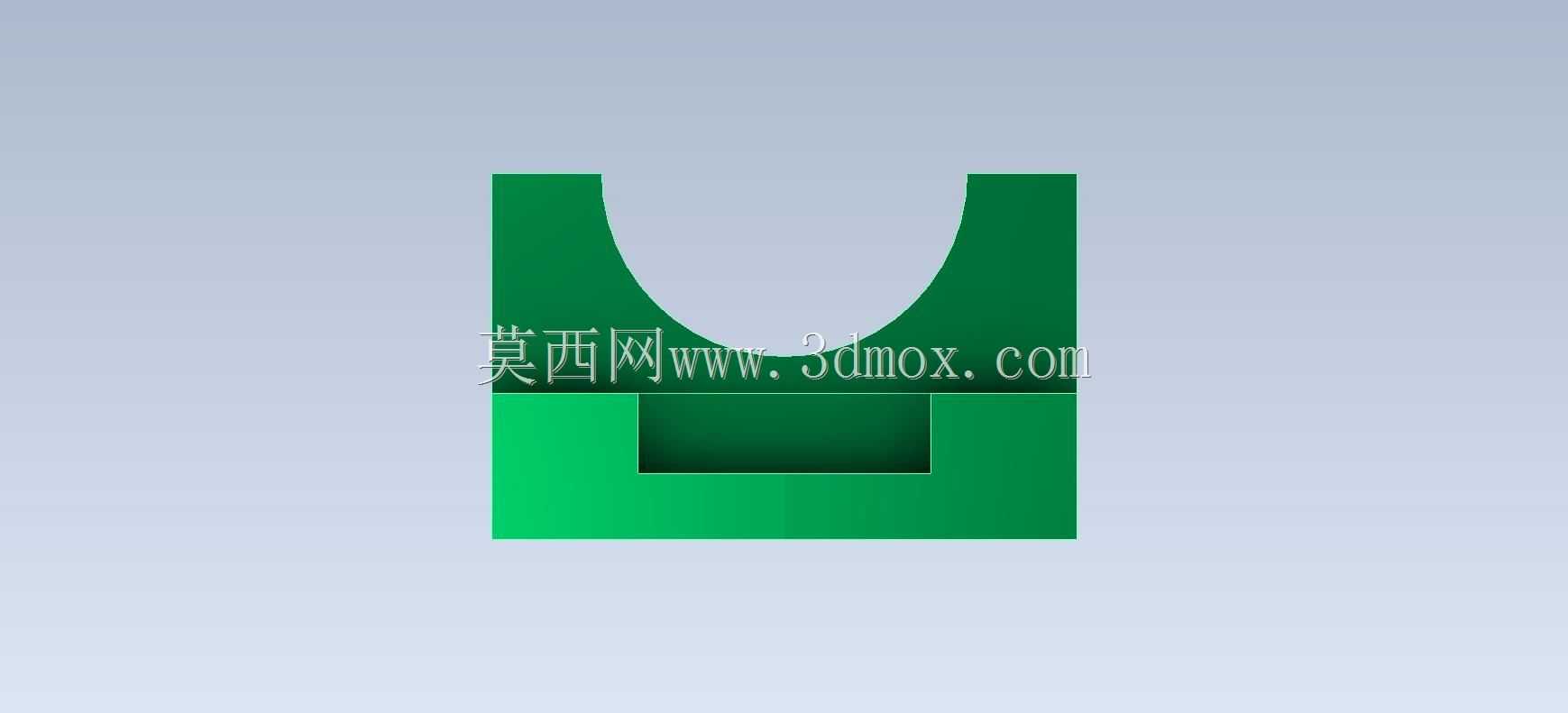

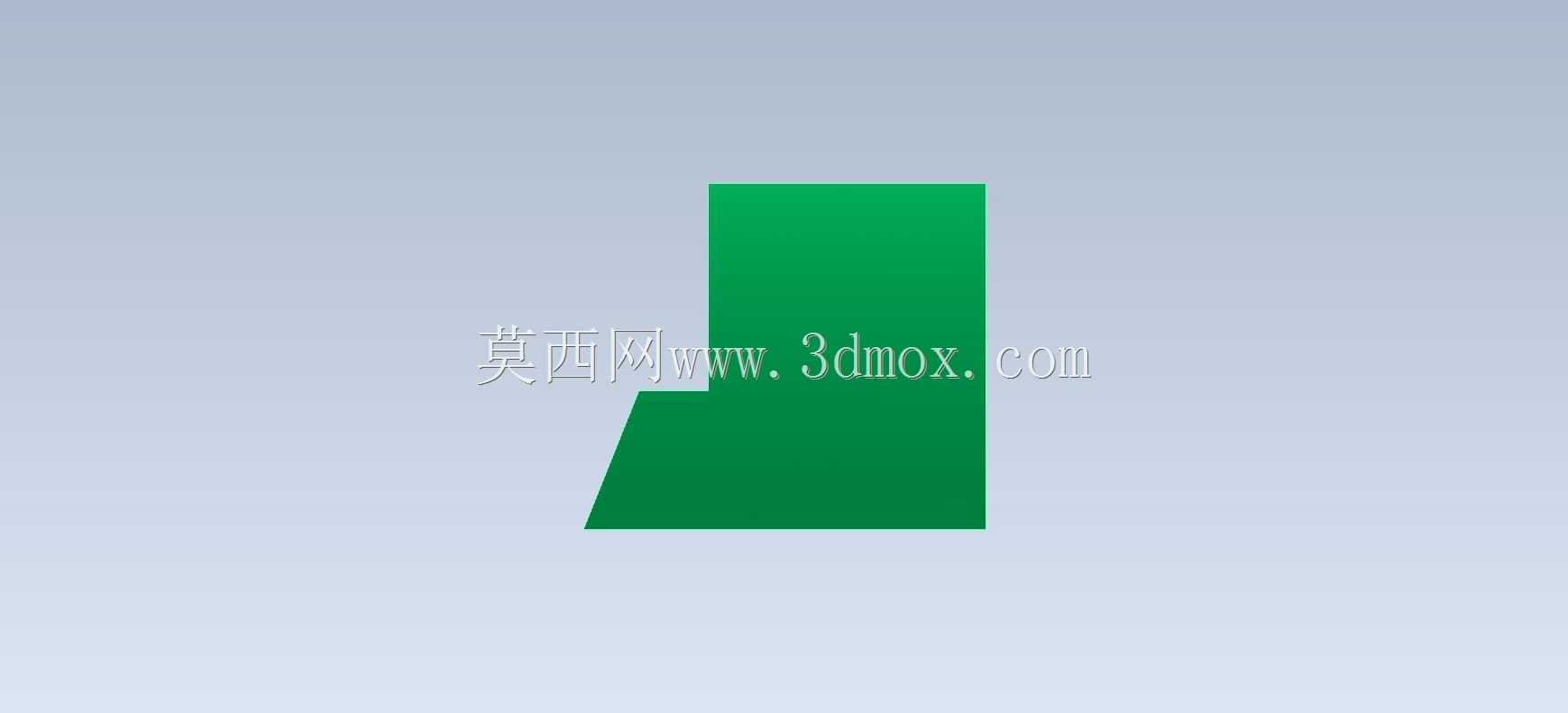

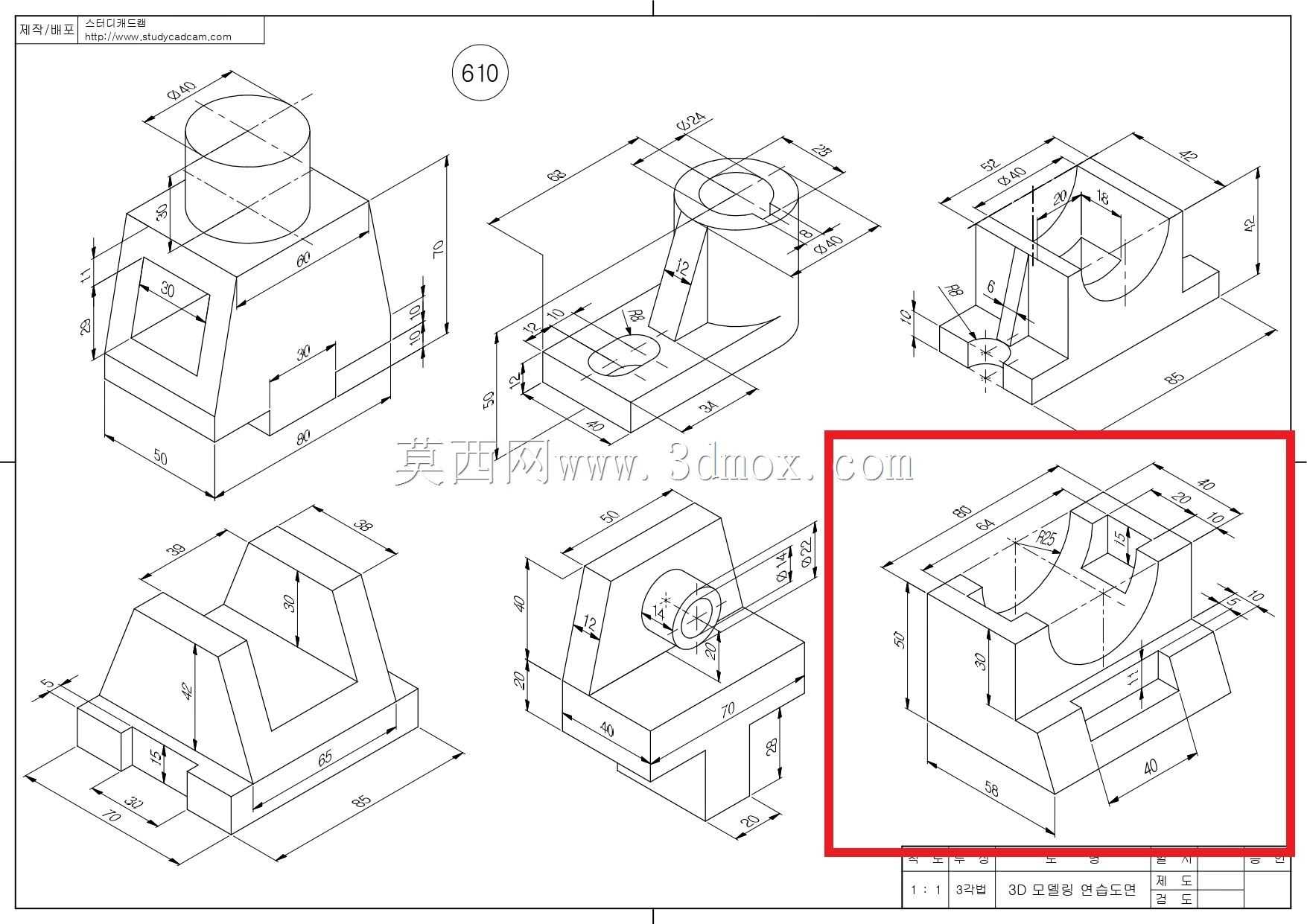

带弧形卡槽的绿色块状机械练习构件

　　这款块状构件是机械三维建模练习中典型的组合特征实体，在小型工装夹具的定位模块、非标自动化设备的挡料支撑块场景中有着广泛的应用空间，日常产线里常见的工件承托、工位限位场景都能见到同结构特征的零件身影。从实际使用角度看，这类零件多采用45号钢或者铝合金加工成型，表面做发黑或者阳极氧化处理提升耐磨性能，安装时通过底部的平整面贴合设备安装基板，依靠侧边的卡槽结构完成对圆柱类、带弧面工件的侧向定位，避免工件在加工或者输送过程中出现径向窜动。

　　设计这类零件时，首先要确定核心的定位弧面尺寸，弧面的半径需要匹配被支撑工件的外径，预留0.1到0.2mm的装配间隙避免卡滞，同时要兼顾零件本身的结构强度，上部的凹型槽是为了避让工件上的凸起结构，防止装配时出现干涉，下部的内凹槽则是为了给安装螺丝预留沉头空间，同时减少零件整体的重量，降低材料成本。建模过程中要优先绘制主体的拉伸基体，再通过切除拉伸完成各个槽体特征，最后对所有锐边做0.5mm的倒角处理，避免安装调试时划伤操作人员，也能减少应力集中导致的零件开裂问题。

　　从安装边界来看，这类零件的整体外轮廓为近似方形结构，长宽尺寸控制在80mm到120mm区间，高度根据实际工位需求在60mm到100mm之间调整，底部安装孔的孔距要适配标准铝型材的槽间距，通常设置为40mm的整数倍，方便直接在型材工作台上固定，不需要额外加工转接板。零件的弧形定位面的粗糙度要求达到Ra1.6，保证和工件接触时不会刮伤工件表面，其余非配合面的粗糙度达到Ra6.3即可满足使用要求。

　　在实际产线应用中，这类支撑块往往成对使用，分别布置在工件的两端位置，共同承担工件的重量，同时限制工件的五个自由度，配合顶部的压紧机构就能完成工件的完全定位，满足钻削、铣削等机加工工序的装夹需求。设计时还要考虑零件的受力情况，弧形支撑面的壁厚要保证在8mm以上，避免长时间承重出现变形，上部的避让槽深度不能超过零件总高度的三分之一，防止削弱零件整体的结构刚性。建模练习过程中，要重点掌握拉伸凸台、拉伸切除、倒角、圆角这些基础特征的使用逻辑，理解特征创建顺序对建模效率的影响，比如先做主体特征再做细节切除，避免出现特征参考丢失的问题，同时要养成随时检查特征尺寸关联性的习惯，保证修改某一个尺寸时相关联的特征能够同步更新，减少后续改图的工作量。

　　这类零件虽然结构不复杂，但是涵盖了机械结构设计中最基础的定位、避让、安装三大核心设计要素，是初学者掌握三维建模逻辑、理解机械零件实际应用场景的典型练习案例，通过对这类零件的建模练习，能够快速建立起从二维图纸到三维实体的转换思维，理解每一个结构特征背后的实际工程意义，避免出现只追求建模外观而忽略实际加工、装配可行性的问题。在实际加工环节，这类零件可以直接通过数控铣床一次装夹完成所有特征的加工，不需要复杂的工装夹具，加工成本低，互换性强，在小型非标设备的设计中是非常常用的基础支撑类零件，不同项目中只需要调整弧形面的半径、各个槽体的尺寸就可以快速适配不同的工件定位需求，能够大幅缩短非标设备的设计周期。
