CAD练习用异形支撑座结构建模

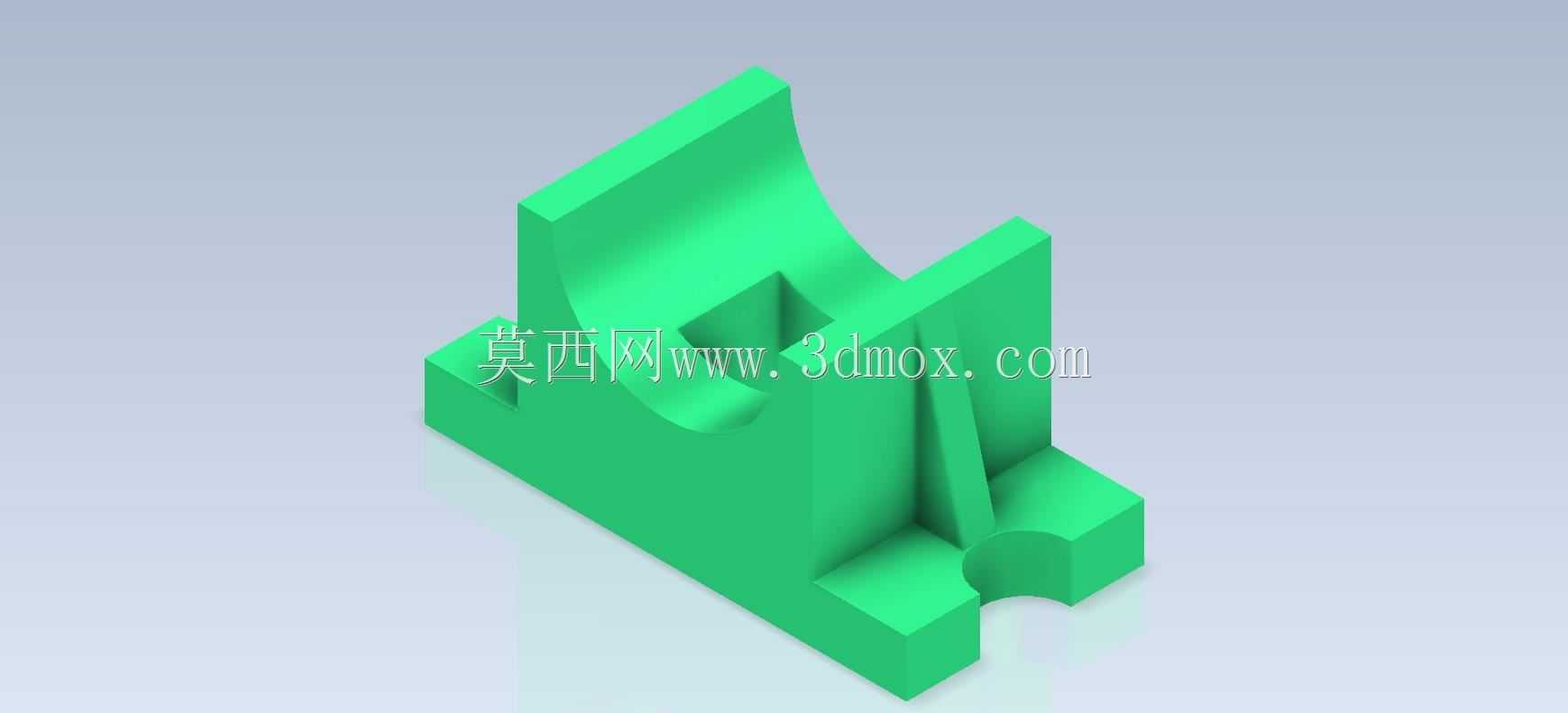

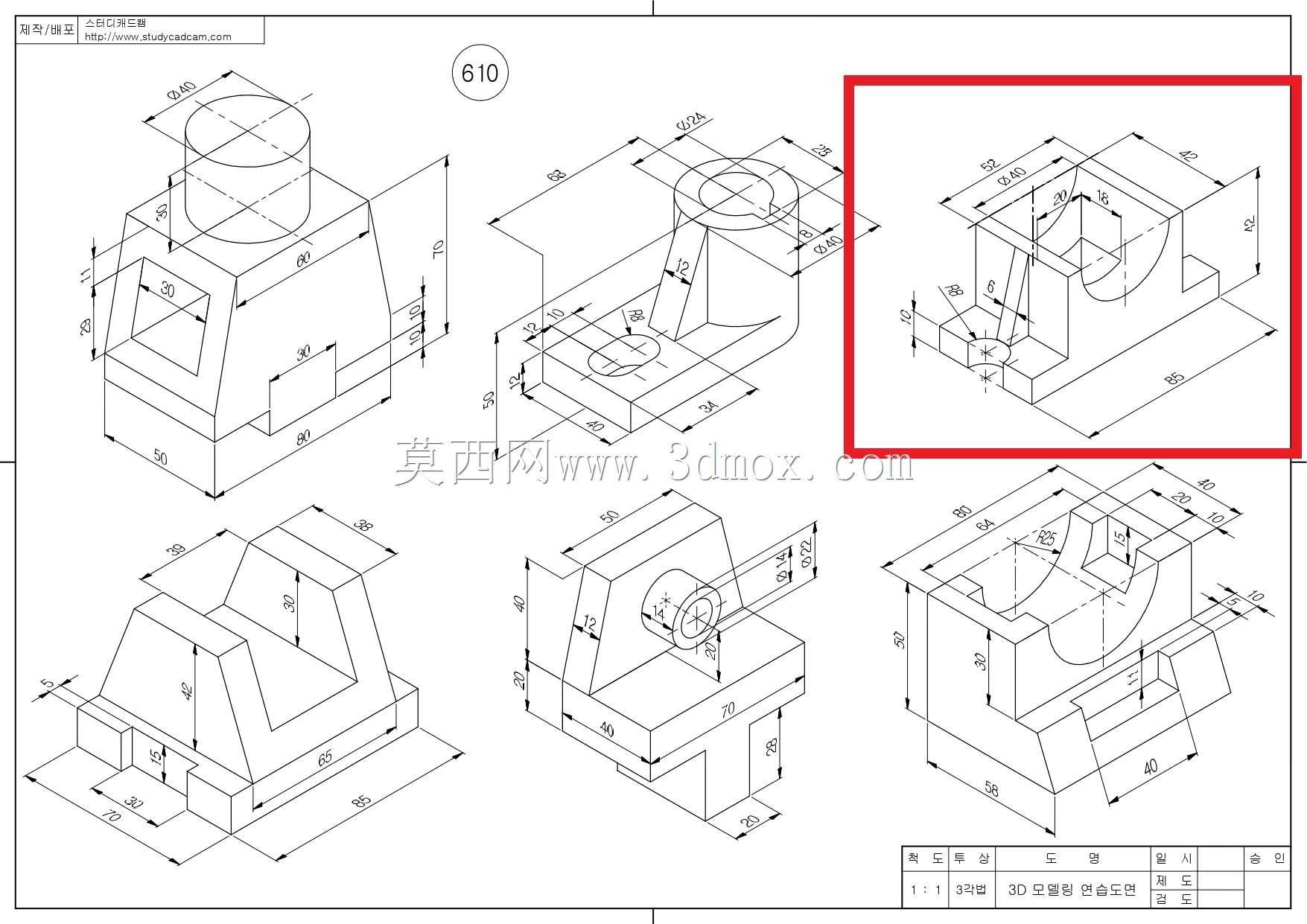

　　在日常机械结构设计的建模练习中，这类异形支撑类零件是非常典型的训练载体，很多刚接触三维建模的工程师都会通过这类零件的绘制，来熟练掌握草图绘制、特征拉伸、切除、筋特征添加等基础操作，同时也能建立对零件安装配合、受力逻辑的直观认知。从实际工程应用场景来看，这类带弧形卡槽、双侧立板、底部定位凸台的支撑件，常出现在小型自动化生产线的物料承托工位、工装夹具的定位支撑模块，或是小型专用设备的内部机架连接部位，主要作用是为轴类零件、管状杆件提供侧向支撑与径向限位，同时通过底部的安装结构完成自身在设备基板上的固定，避免承托部件运行时出现窜动、偏移。

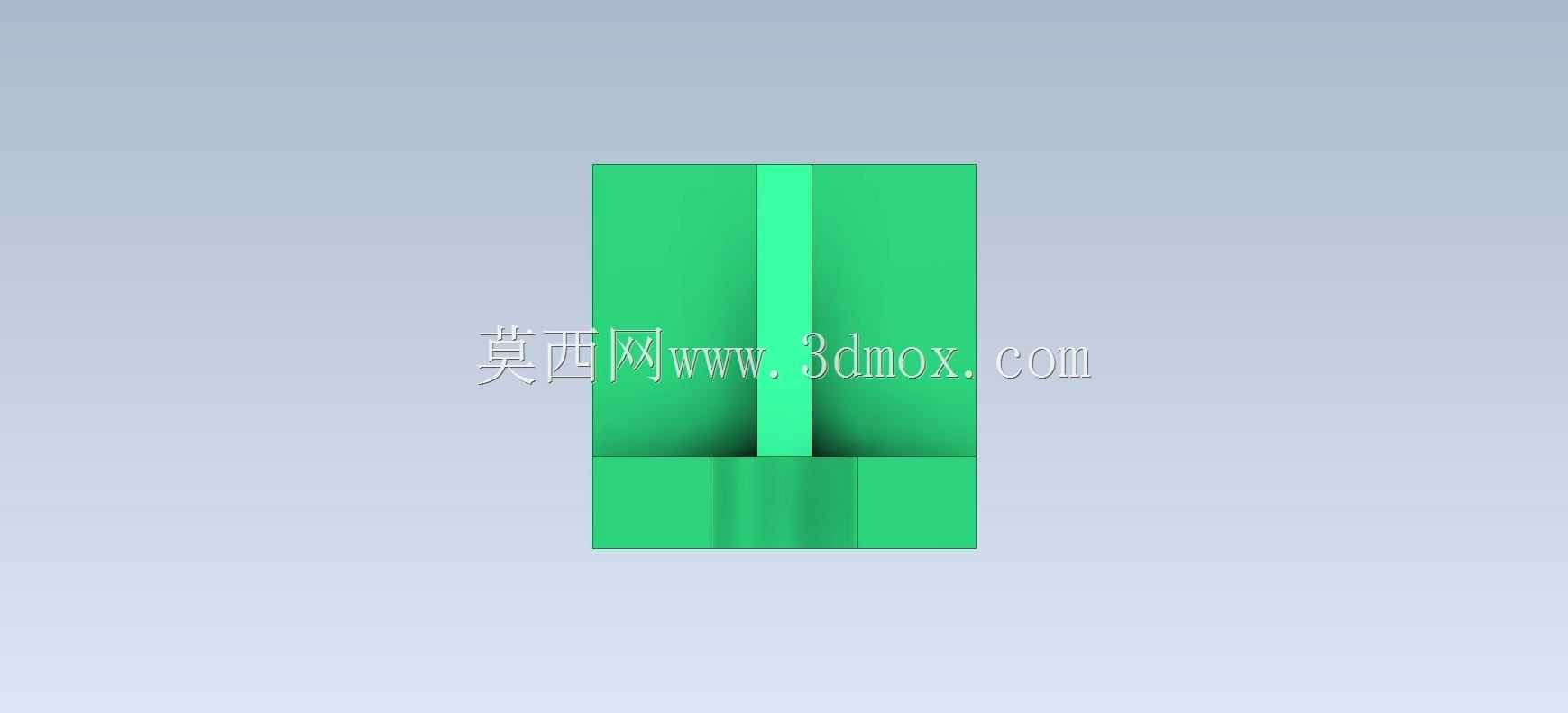

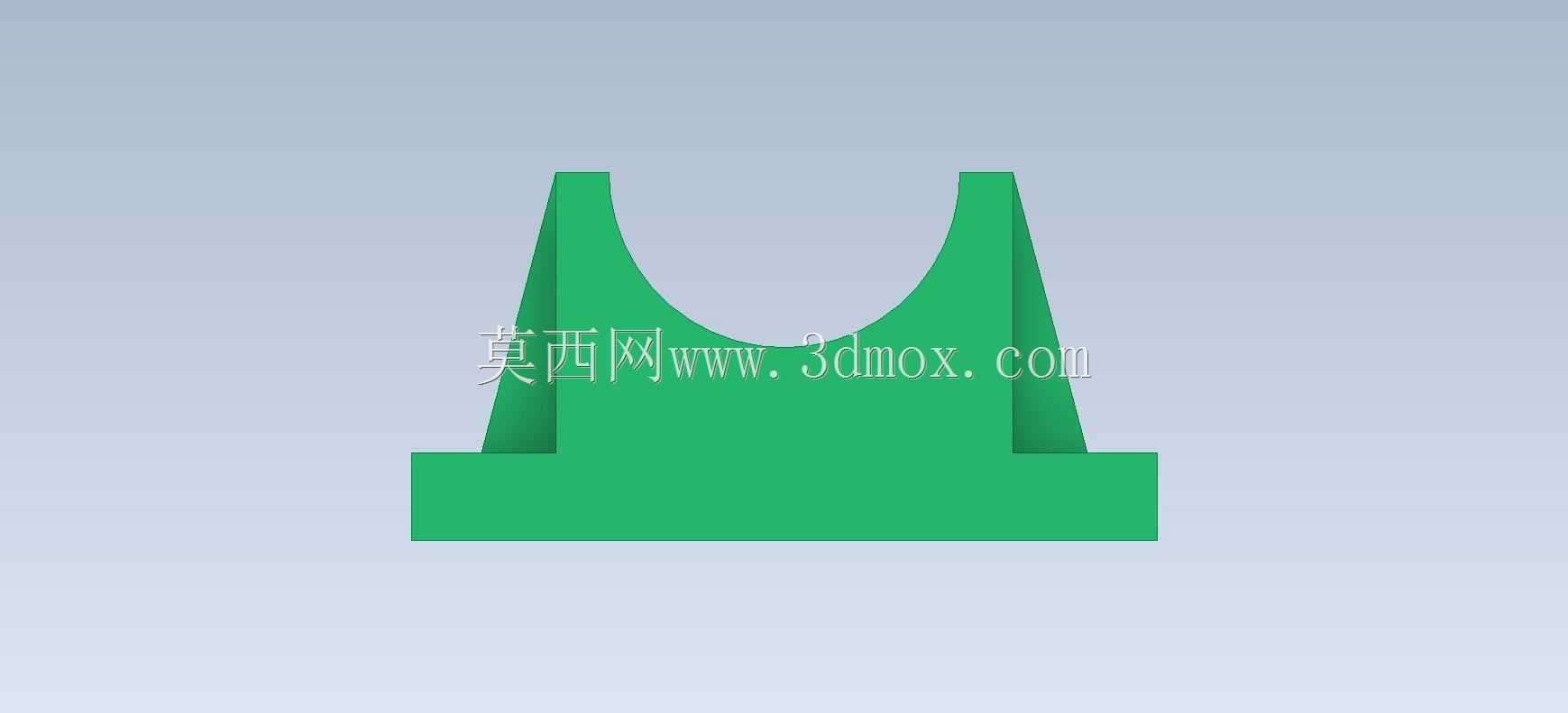

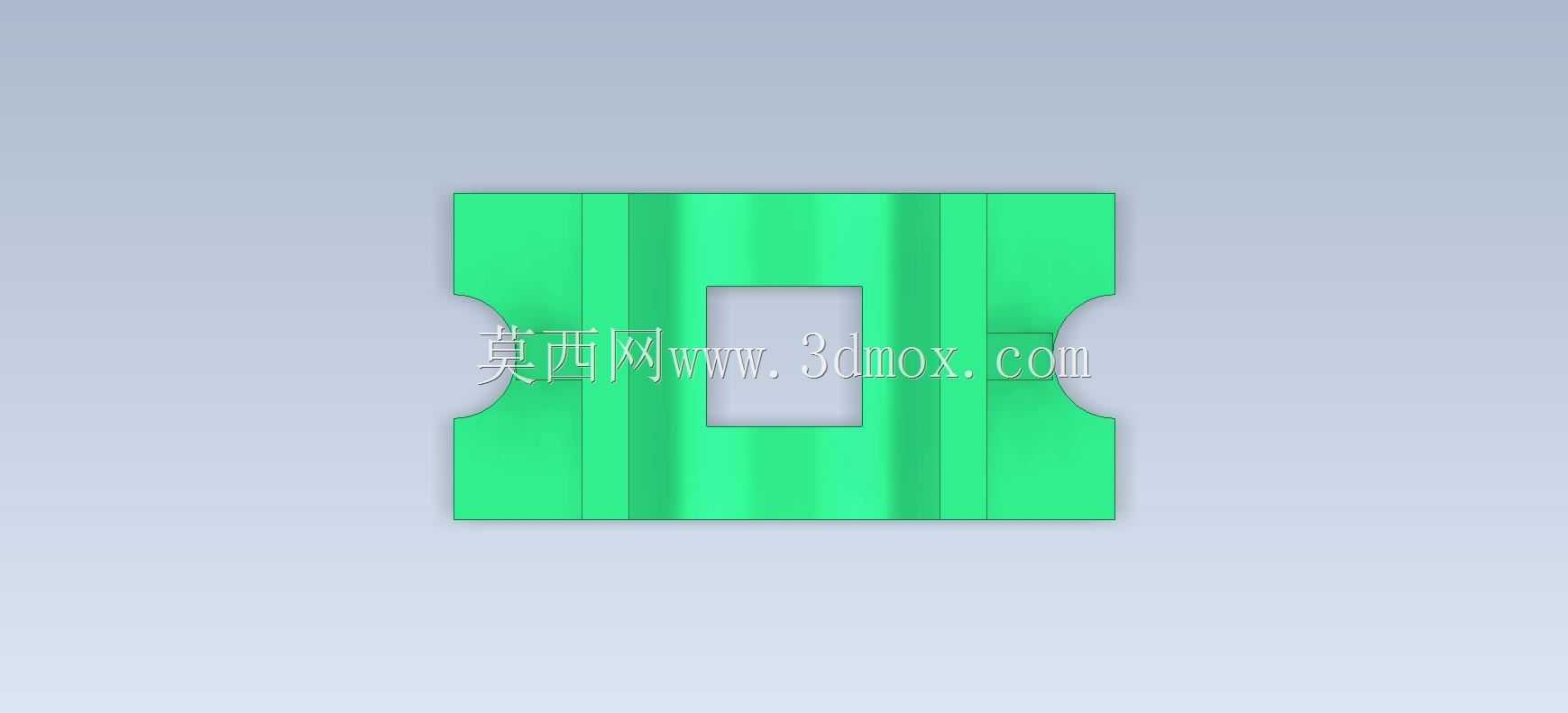

　　从结构功能特性来看，零件主体的弧形凹槽是核心功能面，圆弧面的曲率需要和被支撑的圆柱类工件外径保持匹配，才能保证接触面积足够，避免应力集中导致的零件变形或工件磨损；两侧的立板一方面起到侧向挡边的作用，防止被支撑件沿轴向滑脱，另一方面也为后续加装压块、紧固件预留了安装空间，立板和主体底座之间的三角形加强筋，是典型的结构补强设计，在不额外增加过多零件重量的前提下，大幅提升立板的抗侧向载荷能力，避免长期受侧向推力出现立板弯折、根部开裂的问题。底部的两个方形凸台以及凸台中间的半圆缺口，是安装定位结构，两个凸台可以卡在设备安装板的预设卡槽内，完成X、Y方向的初步定位，半圆缺口则是为安装螺栓、定位销预留的避让空间，让零件可以通过紧固件牢牢锁止在安装基准面上，不会因为设备运行的振动出现移位。

　　设计这类零件的时候，首先要明确核心功能面的尺寸优先级：弧形支撑槽的直径、槽的中心高度是第一优先级尺寸，直接决定了能不能和被支撑件完成配合；其次是底部安装凸台的间距、凸台高度，以及安装缺口的中心位置，这部分尺寸需要和设备安装基板的定位结构做匹配，否则零件加工完成后无法顺利装配；最后才是立板高度、筋板厚度、边角倒圆这类细节尺寸，这类尺寸可以在满足结构强度的前提下根据实际安装空间做灵活调整。建模过程中需要特别注意特征的先后逻辑，应该先绘制底部底座的草图，拉伸得到主体基座，再绘制弧形槽的截面轮廓通过拉伸切除得到支撑弧面，之后添加两侧立板，最后在立板和底座的连接处添加筋特征，所有的边角都要根据加工工艺要求添加合适的倒圆，避免锐边应力集中，同时也符合实际机加工的工艺要求，减少加工时的崩边风险。

　　从安装边界来看，这类零件的整体外轮廓尺寸属于小型支撑件范畴，安装时需要预留的操作空间并不大，只要保证安装位置上方有足够的空间放入被支撑的圆柱件，侧面预留出紧固件拧紧的操作空间即可，不需要额外预留过大的检修空间，因为这类支撑件属于静态承载零件，没有运动部件，日常运行几乎不需要维护，只要安装时紧固件锁止到位，长期运行也不会出现故障。在实际设计选型时，如果是用于承载重量较大的工件，可以适当增加底座厚度、筋板厚度，同时把弧形支撑面的宽度做适当加宽，提升接触面积降低面压；如果是用于轻载的工装定位场景，则可以在保证结构强度的前提下适当做减重设计，比如在底座非配合面添加减重孔，降低零件的整体重量和材料成本。很多建模练习中容易忽略的细节是安装面的平面度要求，实际工程中零件和安装基板接触的底面需要保证足够的平面度，否则安装时会出现零件翘曲，导致弧形支撑槽的中心高度出现偏差，直接影响被支撑件的同轴度，这也是练习这类零件建模时需要同步建立的工程思维，不能只追求外形相似，还要考虑实际加工、装配、使用中的各类工艺与性能要求。
