带安装底座立式支撑连接座结构练习件

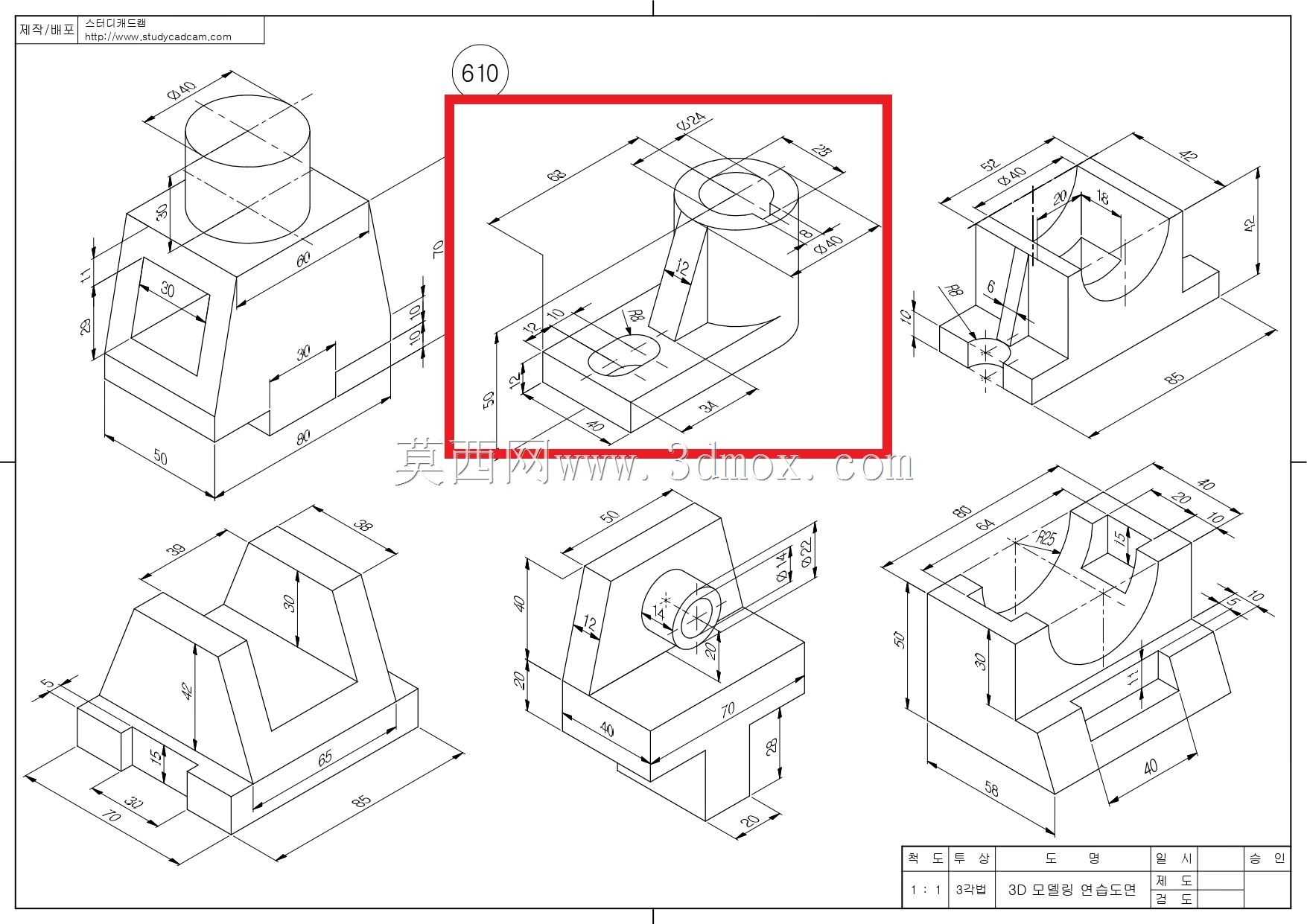

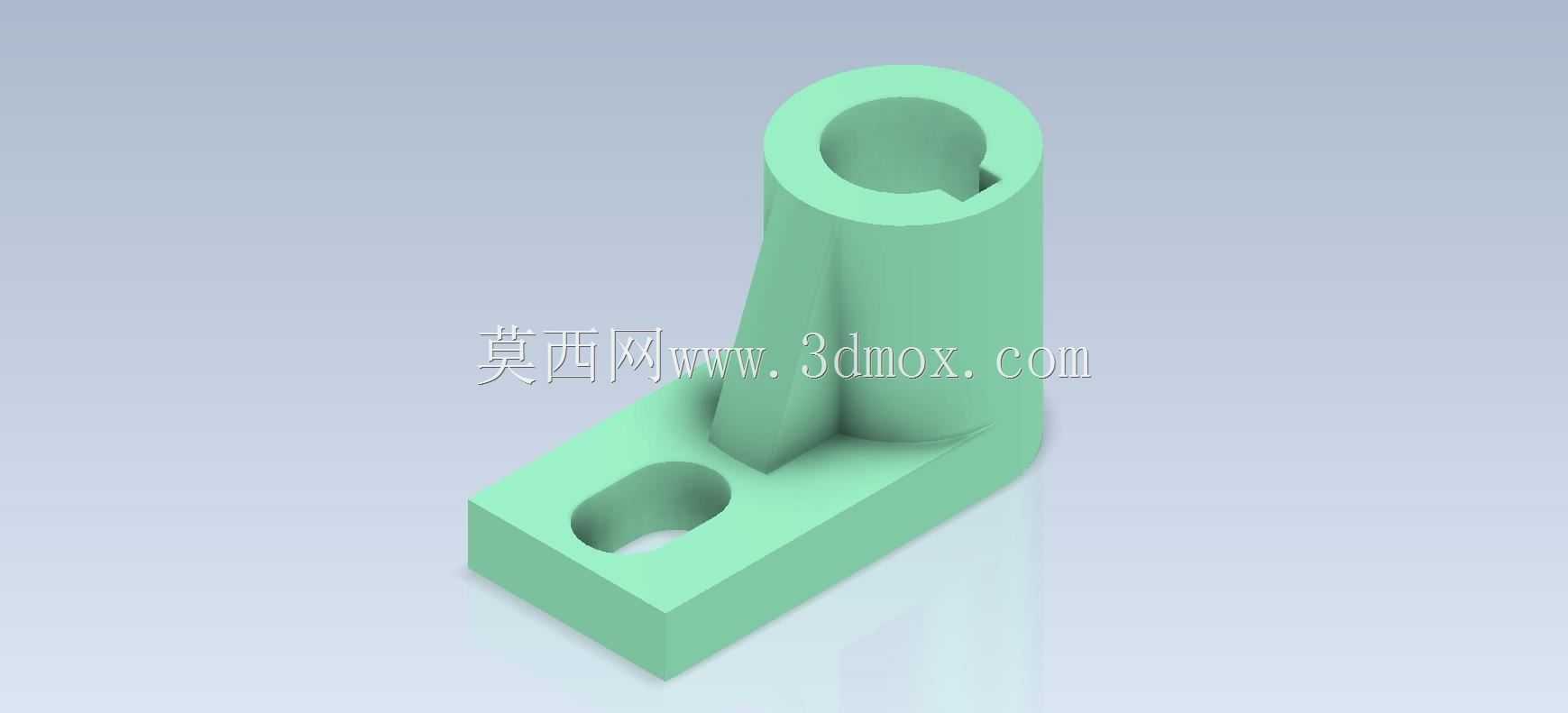

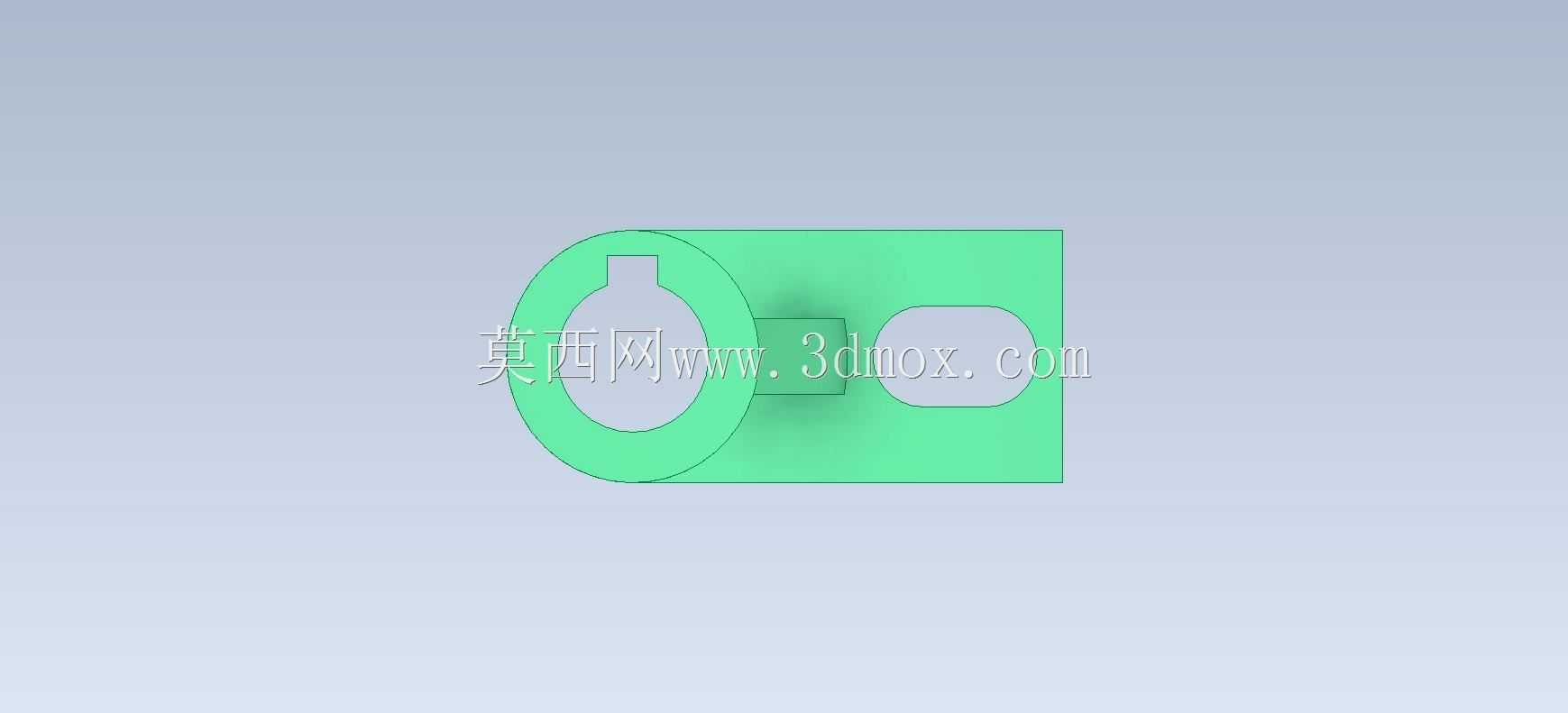

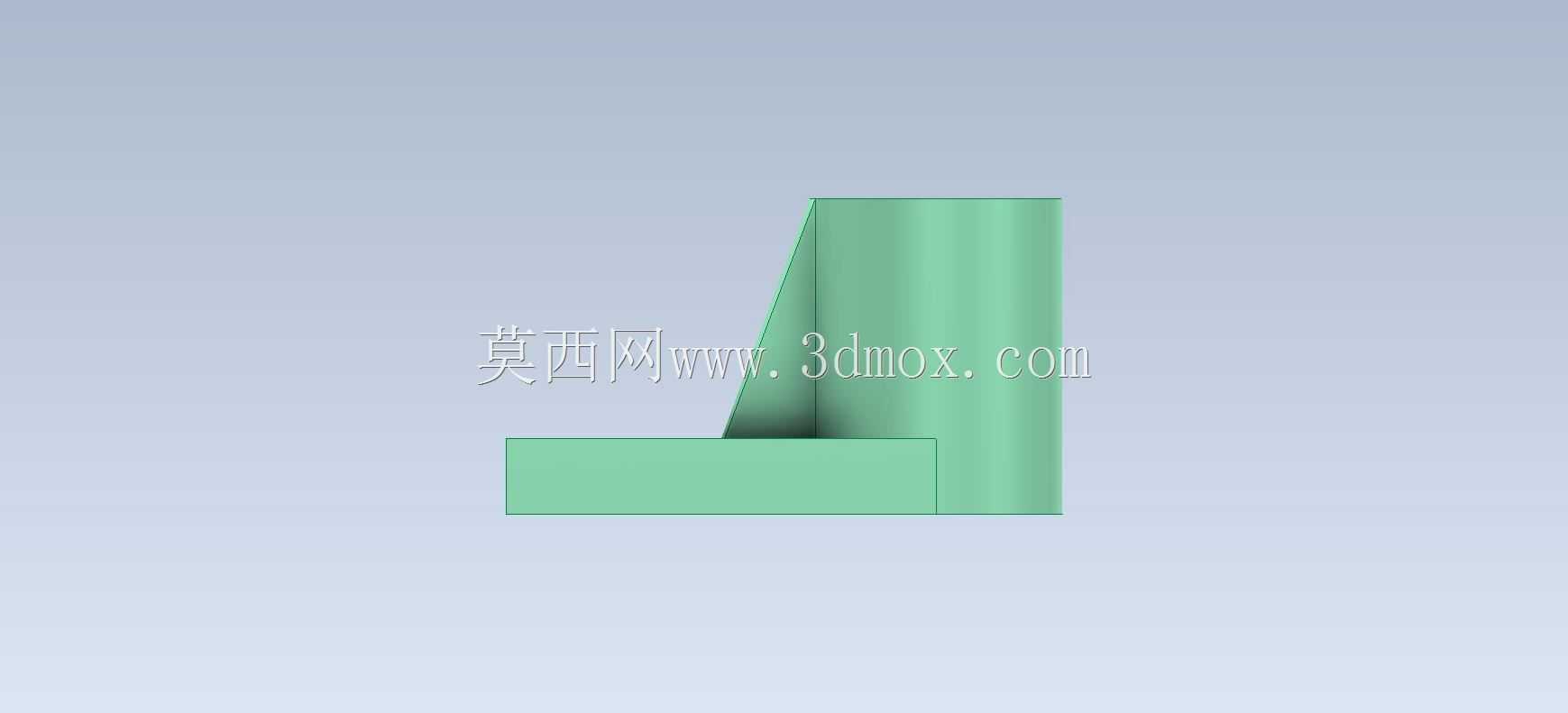

　　这类带安装底座的立式支撑连接结构，在轻工自动化输送线、小型工装夹具定位模块、桌面级检测设备的载具固定单元中十分常见，核心作用是为上方的轴类、杆类执行元件提供稳定的竖向支撑，同时通过底座实现与设备安装基面的可靠固定，避免支撑部位在长期受侧向载荷时出现偏移、晃动问题。从结构功能来看，主体竖向的筒状结构为中空设计，内壁预留的键槽结构可与插入的杆件实现周向限位，防止杆件在筒内发生相对转动，保证扭矩传递或者定位精度的稳定性；筒身与底座之间设置的三角形加强筋，是这类悬臂支撑结构的核心强化设计，能够有效抵消竖向筒身受到的侧向倾覆力矩，降低筒身根部的应力集中系数，避免长期受载后根部出现疲劳断裂的问题。底座上开设的长圆形安装孔，并非随意设计，这类腰型孔在实际装配中可以提供一定的安装调整余量，抵消安装基面的孔位加工误差，不需要在装配时反复修配基面或者扩孔，大幅提升现场装配的效率，同时长圆孔的设计也能适配不同孔距的安装基面，提升零件的通用适配性。

　　从设计思路层面拆解这个零件，建模时首先要确定整体的安装边界：底座的长宽尺寸需要匹配安装位置的可用空间，通常这类小型支撑座的底座厚度不会低于8mm，保证底座自身的刚性，避免锁紧安装螺栓时底座出现变形；竖向筒身的高度需要匹配上方被支撑元件的安装高度要求，筒身的内径尺寸与被支撑杆件的外径采用间隙配合，公差等级通常选H7/h6即可满足多数普通工装的使用需求，内壁键槽的尺寸需要根据传递的扭矩大小确定，普通轻载场景下选用普通平键的标准槽型即可。加强筋的厚度通常取底座厚度的0.7-0.8倍，筋板与筒身、底座的连接处都需要设置铸造圆角或者加工圆角，避免连接处的应力集中，尤其是如果采用注塑或者铸造成型工艺时，圆角还能改善材料的流动性能，减少成型缺陷。

　　实际应用中，这类支撑座如果用于输送线的挡料机构，竖向筒内插入的挡料杆可以在物料到达指定位置时伸出，阻挡物料继续输送，完成定位后挡料杆缩回，物料继续前进，此时筋板的设计可以承受物料撞击挡料杆时产生的侧向冲击力，避免挡料杆歪斜；如果用于检测设备的传感器安装支架，筒内可以安装接近开关或者位移传感器的固定杆，通过调整杆的插入深度来适配不同高度的检测位置，腰型安装孔可以微调整个支撑座的水平位置，保证传感器的检测点对准被测工件的指定位置。建模过程中需要注意几个容易出错的细节：一是筒身顶部的端面需要与内孔保持垂直，否则杆件插入后会出现倾斜，影响支撑精度；二是底座的安装面需要保证平面度要求，通常平面度公差不超过0.05mm，否则锁紧螺栓后零件会出现翘曲，导致竖向筒身的垂直度超差；三是加强筋与筒身的连接位置需要平滑过渡，不要出现尖锐的棱角，既可以减少应力集中，也能避免后续表面处理时出现积液、挂渣的问题。

　　从尺寸链的角度考虑，设计时需要重点管控底座安装面到筒身内孔轴线的垂直度、内孔的圆柱度、安装孔的位置度这几个关键形位公差，这些公差直接决定了零件装配后的使用精度。如果是用于有相对运动的场景，内孔表面还需要做相应的耐磨处理，比如增加铜套或者做表面淬火，提升内孔的使用寿命，避免长期杆件滑动摩擦导致内孔磨损变大，出现间隙晃动的问题。很多初学者在练习这类零件建模时，容易忽略工艺性的细节，比如直接在筋板和筒体的连接处做直角连接，没有预留圆角，或者把安装孔设计成圆孔，没有考虑装配时的调整余量，这些问题在实际生产装配中都会带来不必要的麻烦，通过这类结构练习，可以很好地掌握支撑类零件的设计逻辑，理解结构设计中刚性、工艺性、装配便利性三者之间的平衡，而不是单纯画出几何外形。
