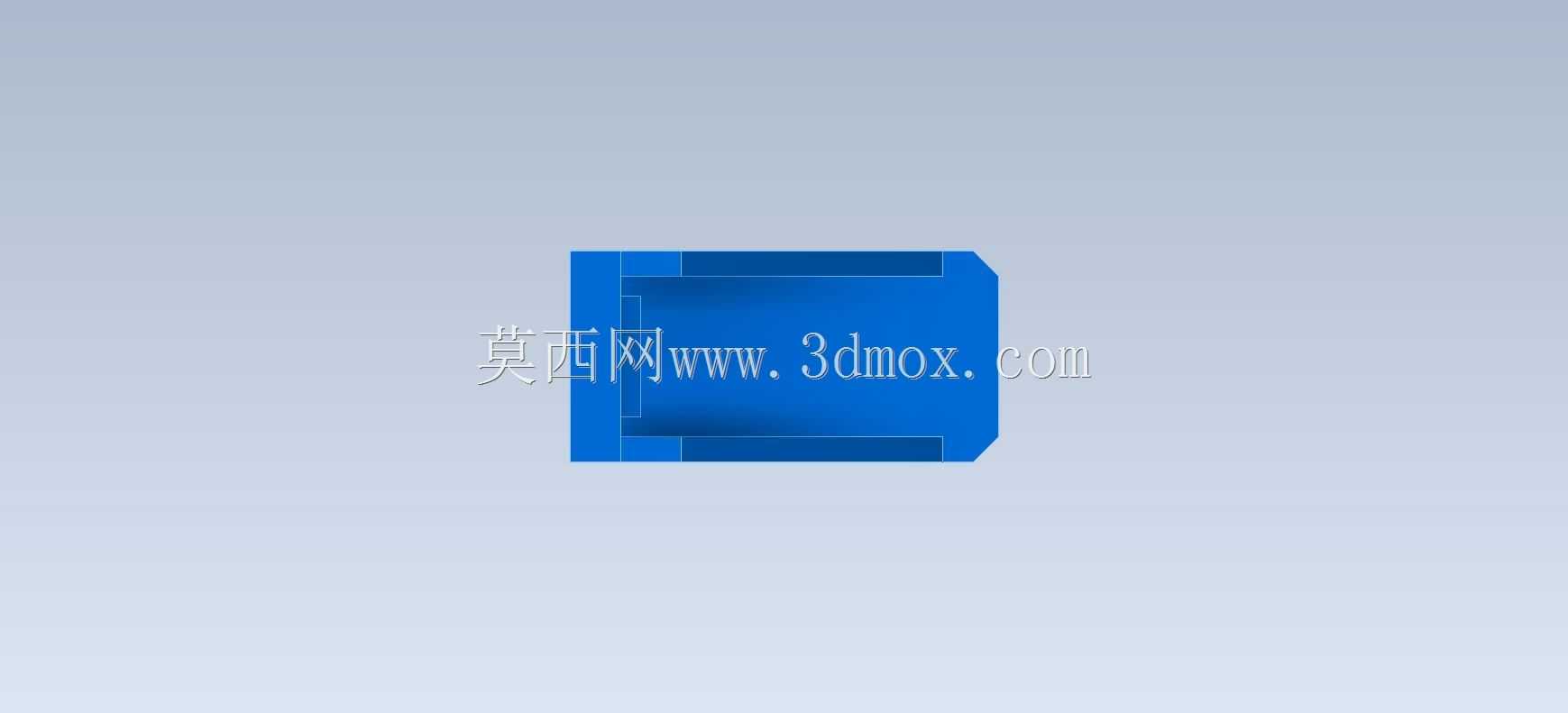

L型带孔斜撑加强安装支座结构设计

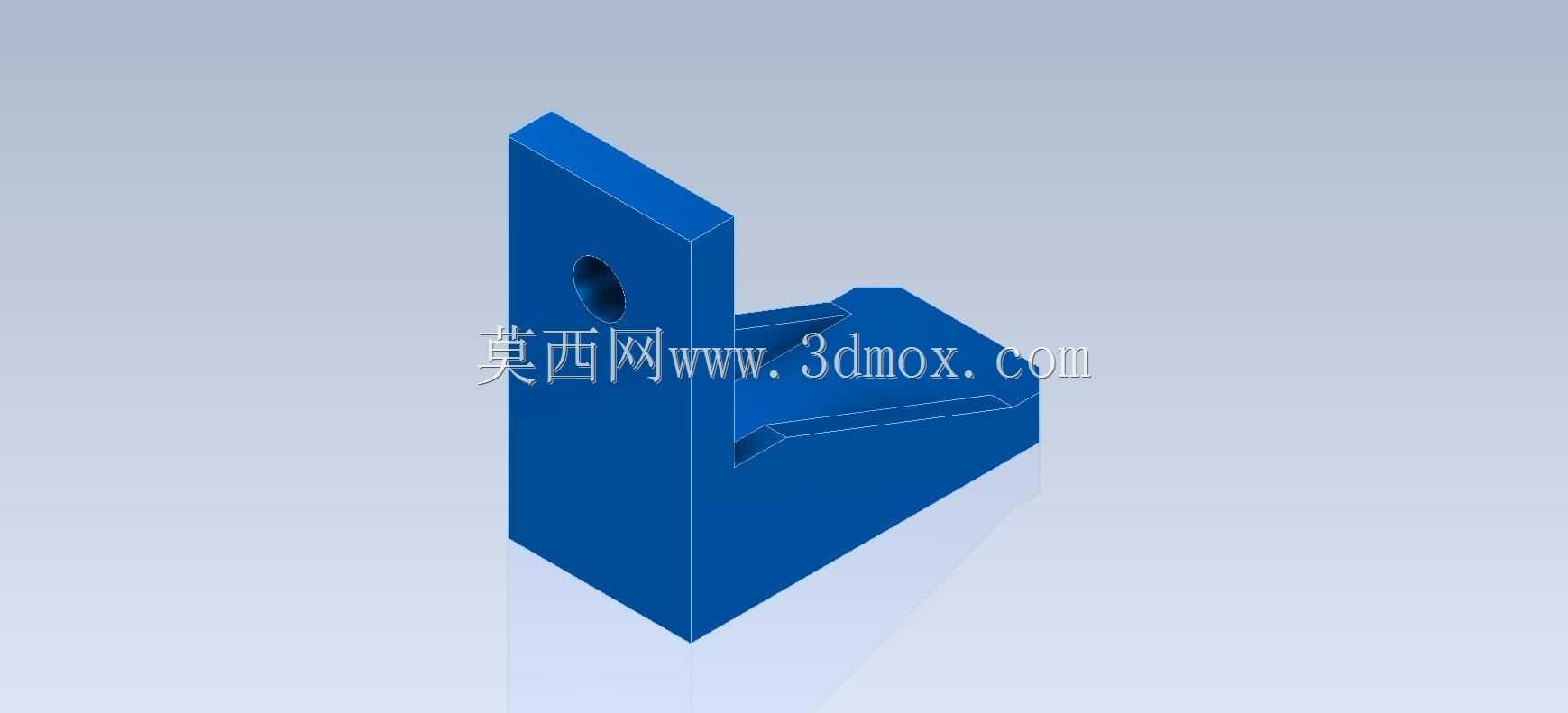

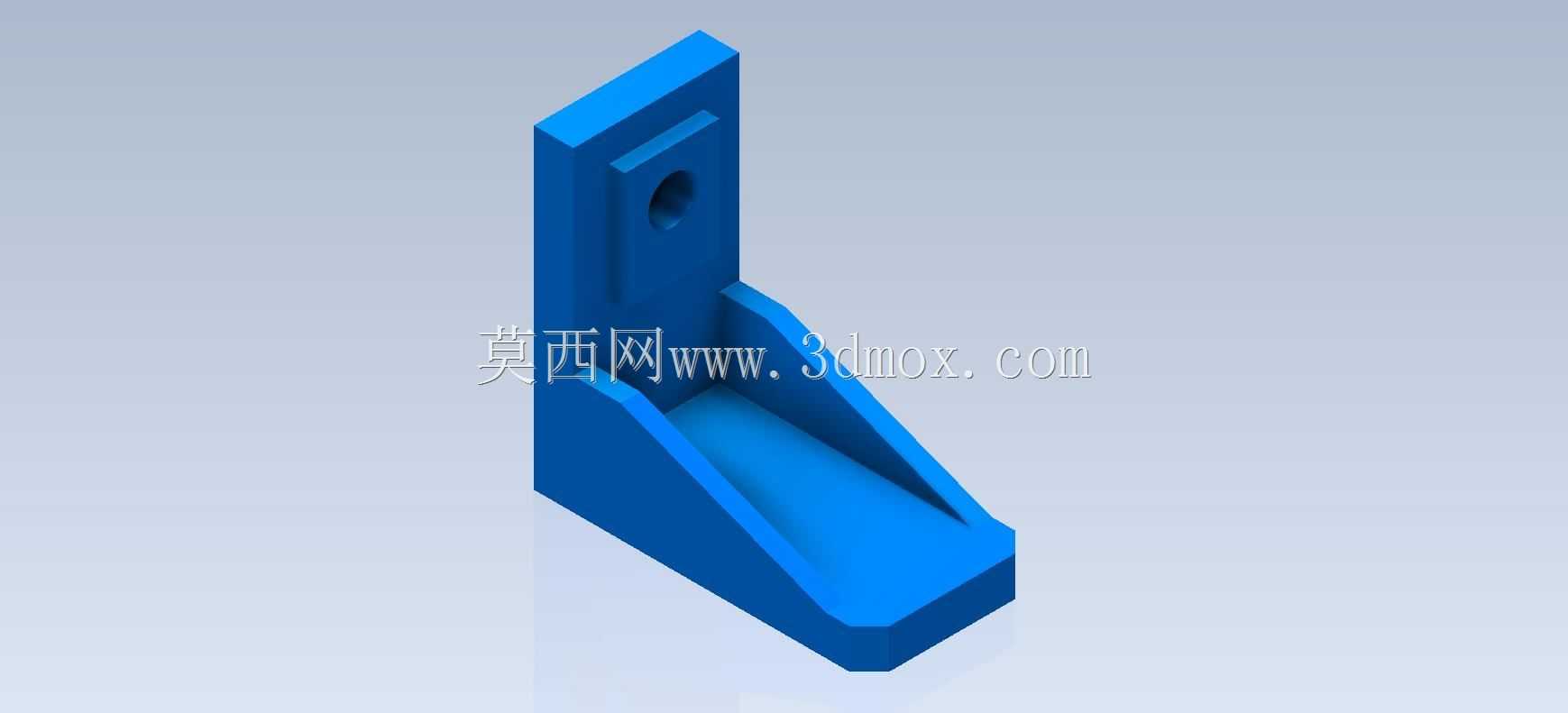

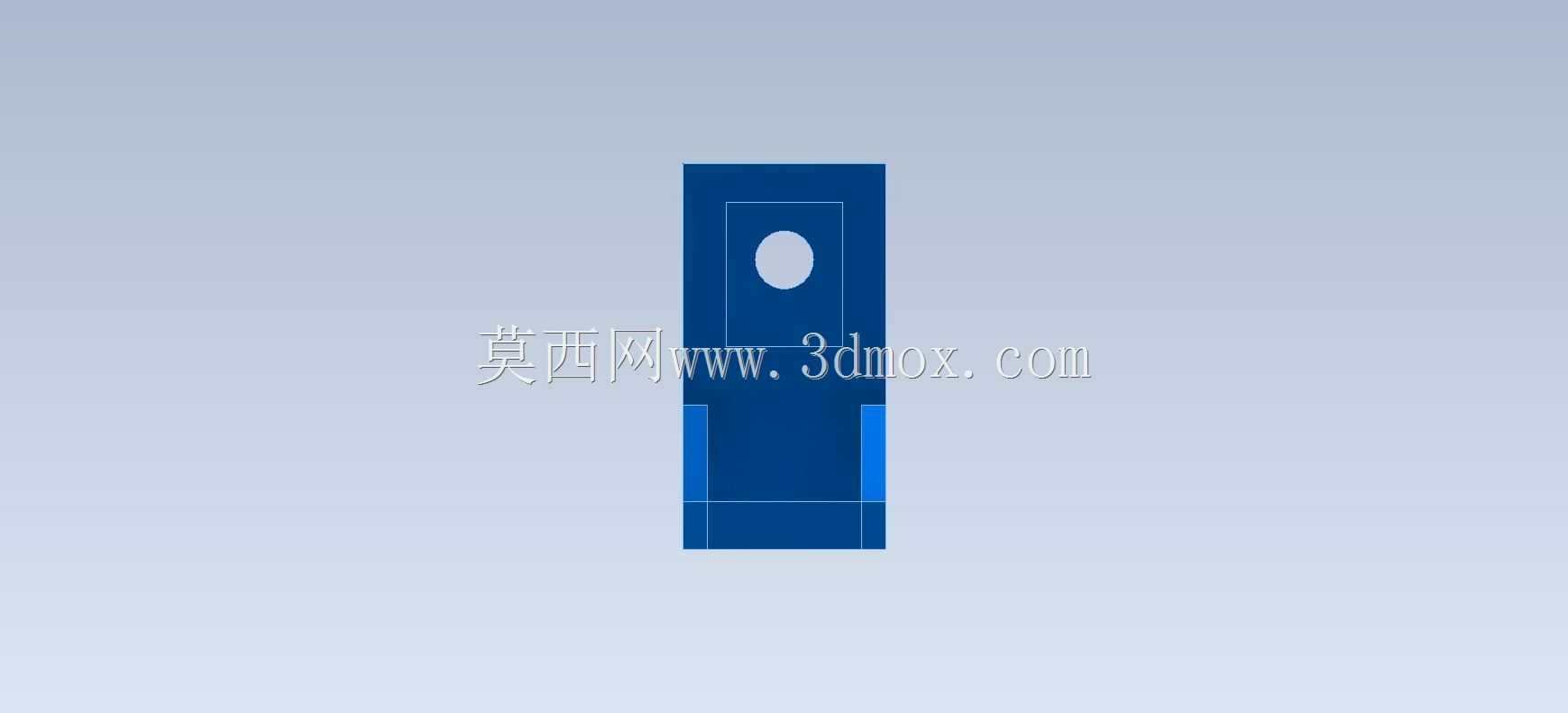

　　在工业装配场景里，这类L型斜撑支座是非常常见的支撑定位部件，多应用在自动化生产线的侧边辅件固定、小型设备机架的边角加强、工装夹具的定位支撑工位上，日常接触的输送线侧挡板安装、小型气动元件的固定座、检测工位的传感器支架安装，都能见到同结构类型的零件。从结构功能上看，这个零件的竖直段承担安装定位的作用，上面开设的通孔用于穿装螺栓，和竖直安装面完成锁紧固定，孔位做了沉台设计，能够让螺栓头完全沉入零件表面，避免螺栓外露干涉后续装配的其他部件，竖直段背面和安装面完全贴合，保证安装后不会出现翘曲间隙，锁紧后的连接刚性足够。水平延伸的斜向支撑段是承载的核心部分，斜向的加强筋把竖直段和水平承载段连为整体，相比无筋的直角折弯件，

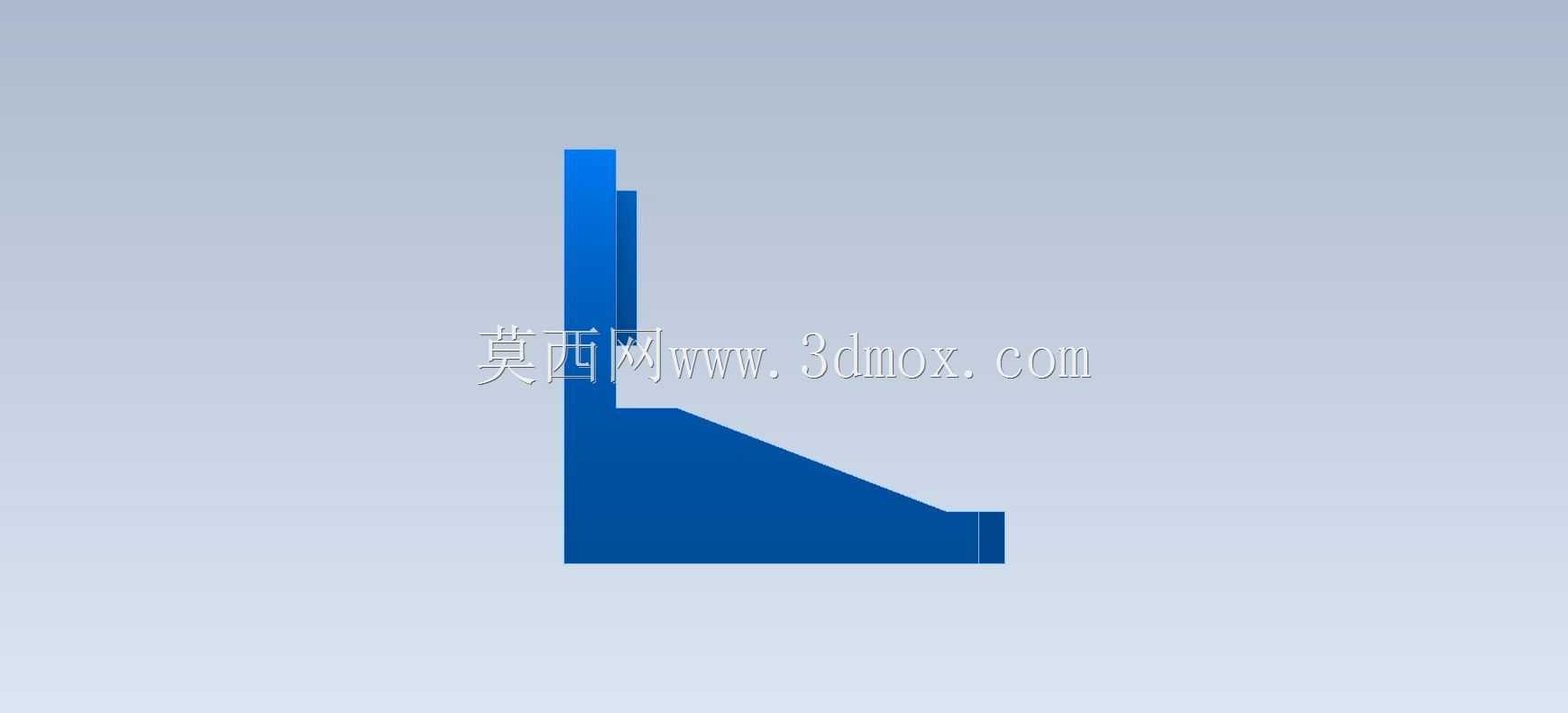

　　这个结构的抗弯折能力提升非常明显，当水平段承受垂直向下的载荷或者侧向的倾覆力矩时，斜筋能够把应力均匀分散到整个竖直安装面上，避免直角连接处出现应力集中导致的断裂变形，水平段的端面做了倒角处理，既可以去除加工毛刺避免安装时划手，也能在和配套部件对接时起到导向作用，方便快速对位装配。设计这类零件的时候，首先要明确安装边界：竖直安装面的贴合尺寸要和配套的型材或者设备安装面宽度匹配，不能超出安装面的范围导致无法贴平，安装孔的中心距要符合常用的安装孔位标准，比如适配常用的铝型材槽距或者钢板预制孔间距，方便现场直接装配不用二次打孔。斜撑的倾斜角度一般取45度左右，这个角度下的加强效果最优，既不会因为角度太陡导致水平段承载长度不足，

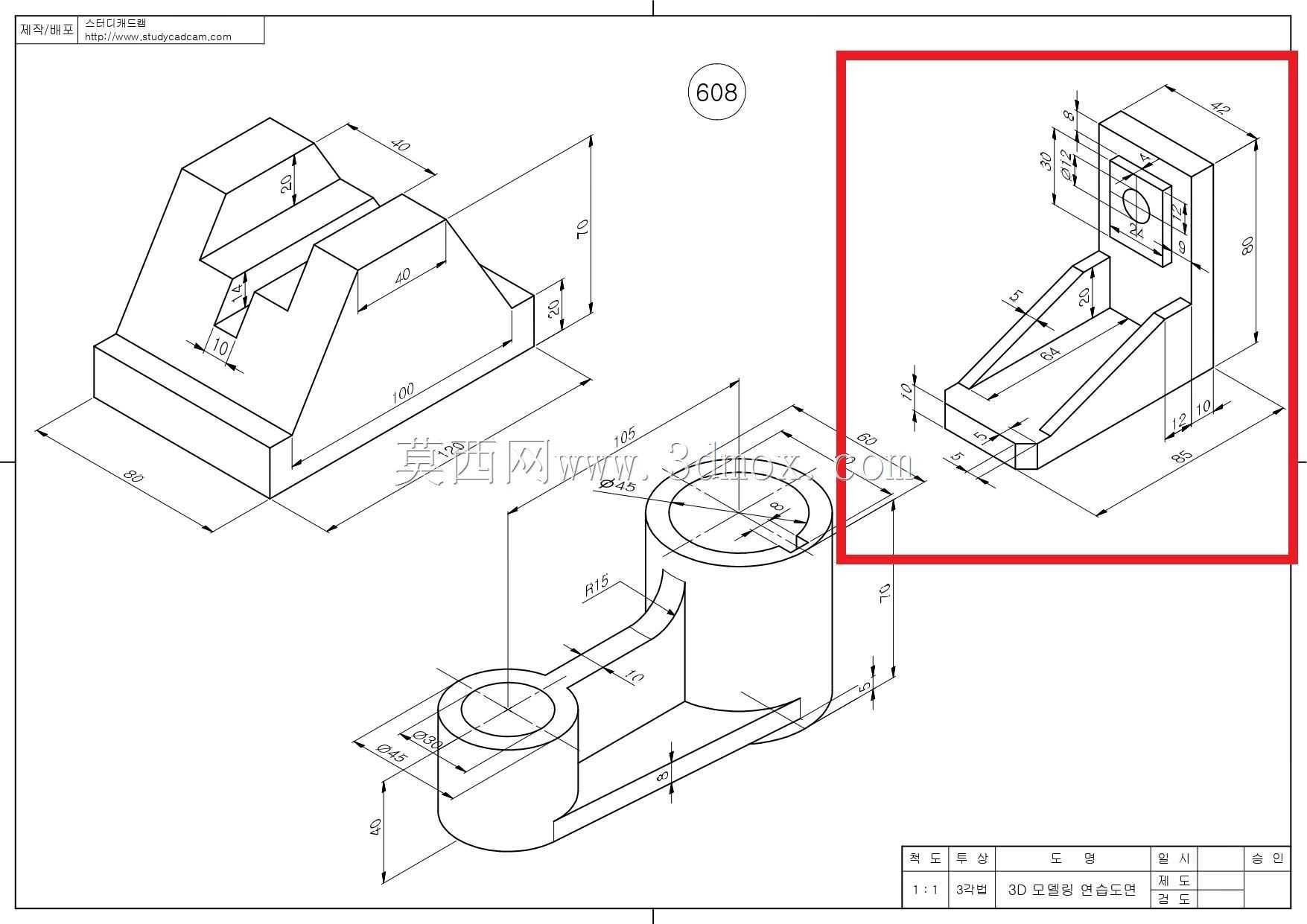

　　也不会因为角度太缓浪费材料、增加零件整体的占用空间。零件的壁厚设计要匹配承载需求，日常轻载工况下壁厚取3-5mm即可满足强度要求，如果是承载较重的部件，可适当加厚壁厚同时在斜筋和主体的连接处做圆角过渡，进一步降低应力集中系数。实际建模过程中，要先绘制竖直段的主体轮廓，拉伸生成基础实体后，在对应位置切除出安装通孔并做沉头特征，之后绘制斜向支撑的轮廓，和竖直段做合并布尔运算，连接处添加R2-R3的过渡圆角，最后对所有锐边做0.5mm的倒角处理，避免应力集中同时满足加工的工艺要求。这类零件一般采用注塑或者钣金折弯焊接、3D打印的方式加工，小批量试制时用3D打印可以快速验证装配尺寸，批量生产时如果是塑料材质多采用注塑成型，

　　金属材质则可以采用压铸或者钢板焊接后铣平安装面的工艺，保证安装面的平面度公差在0.1mm以内，确保安装后不会出现歪斜。在设备维护场景中，这类支座属于易更换的标准辅件，损坏后可以快速拆卸更换，不需要对主体设备进行改动，大幅降低产线停机维护的时间成本。
