钣金结构电动操作手柄构件设计

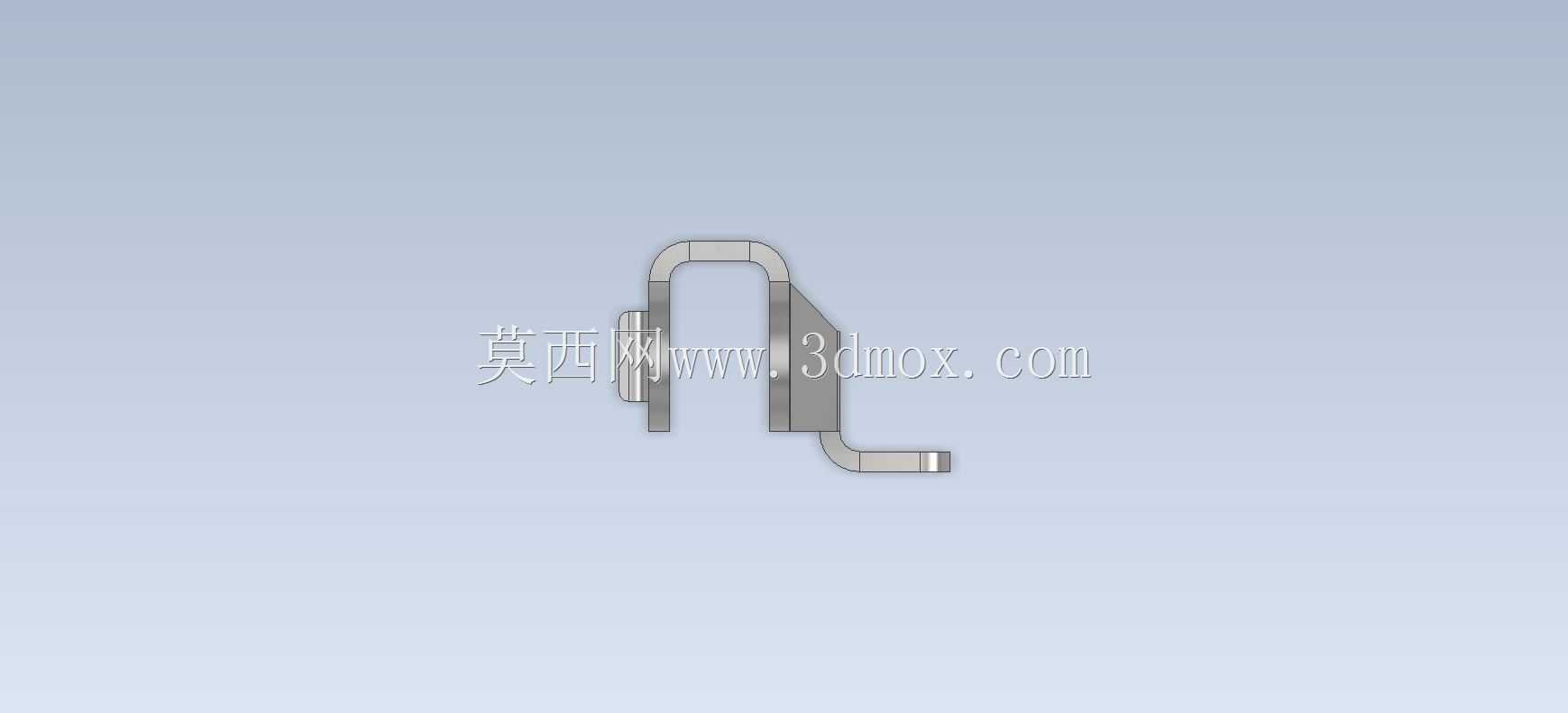

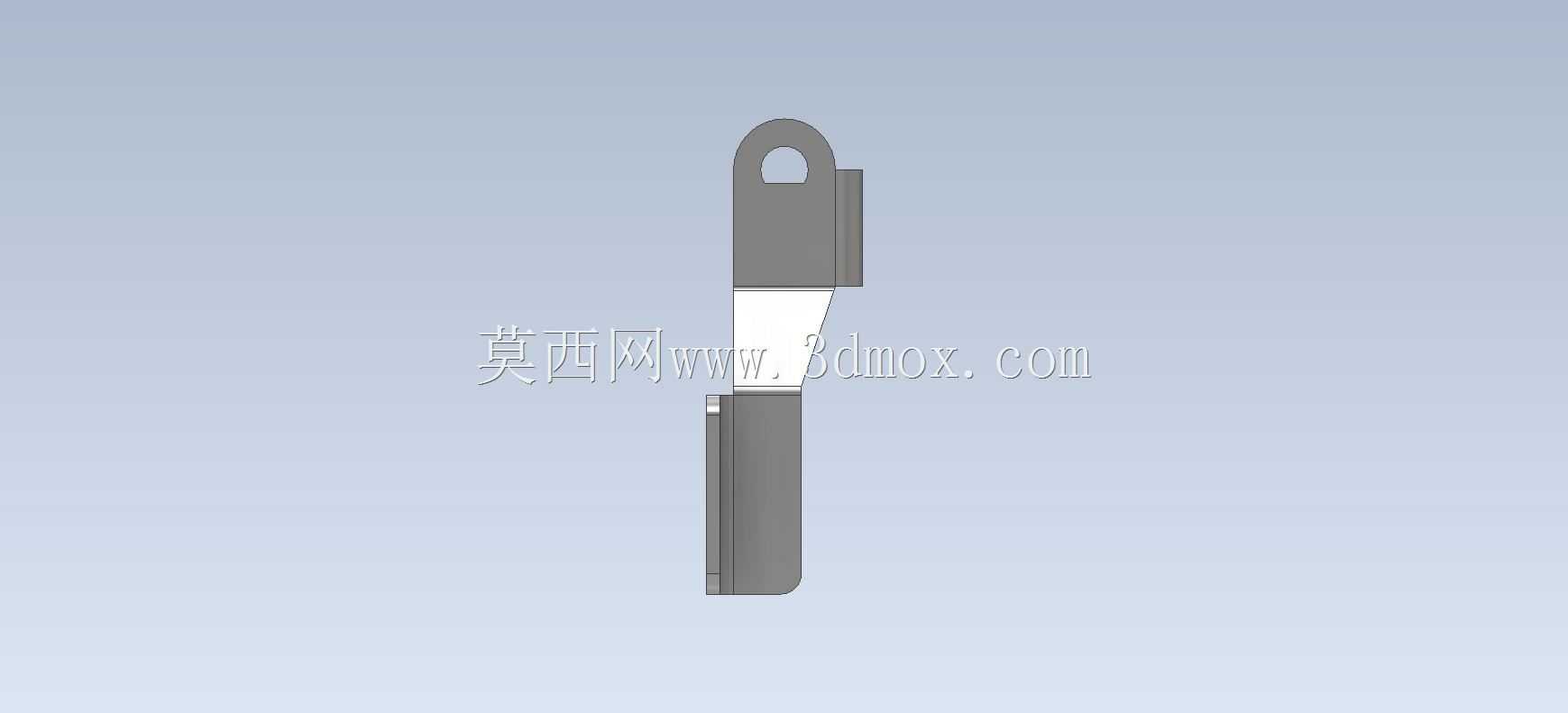

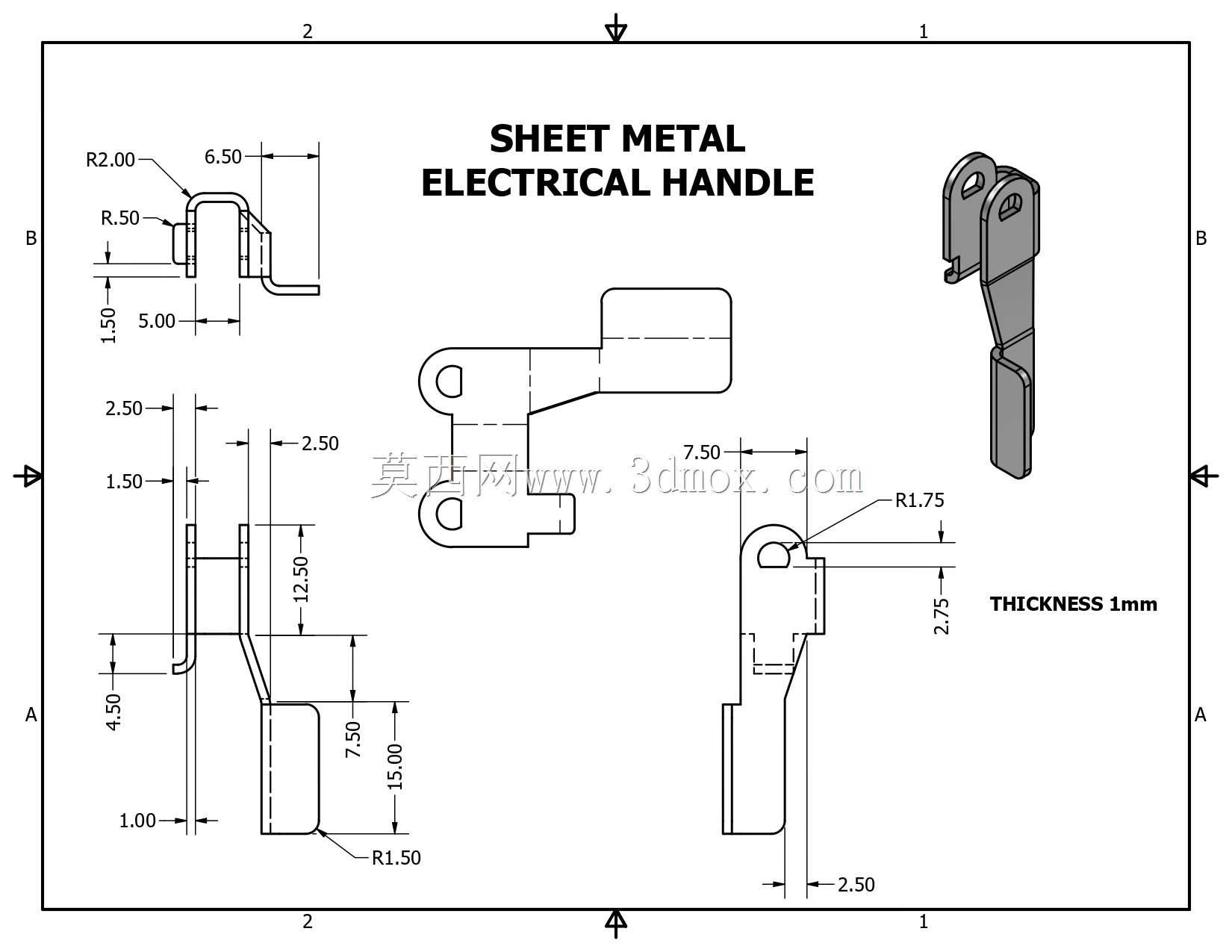

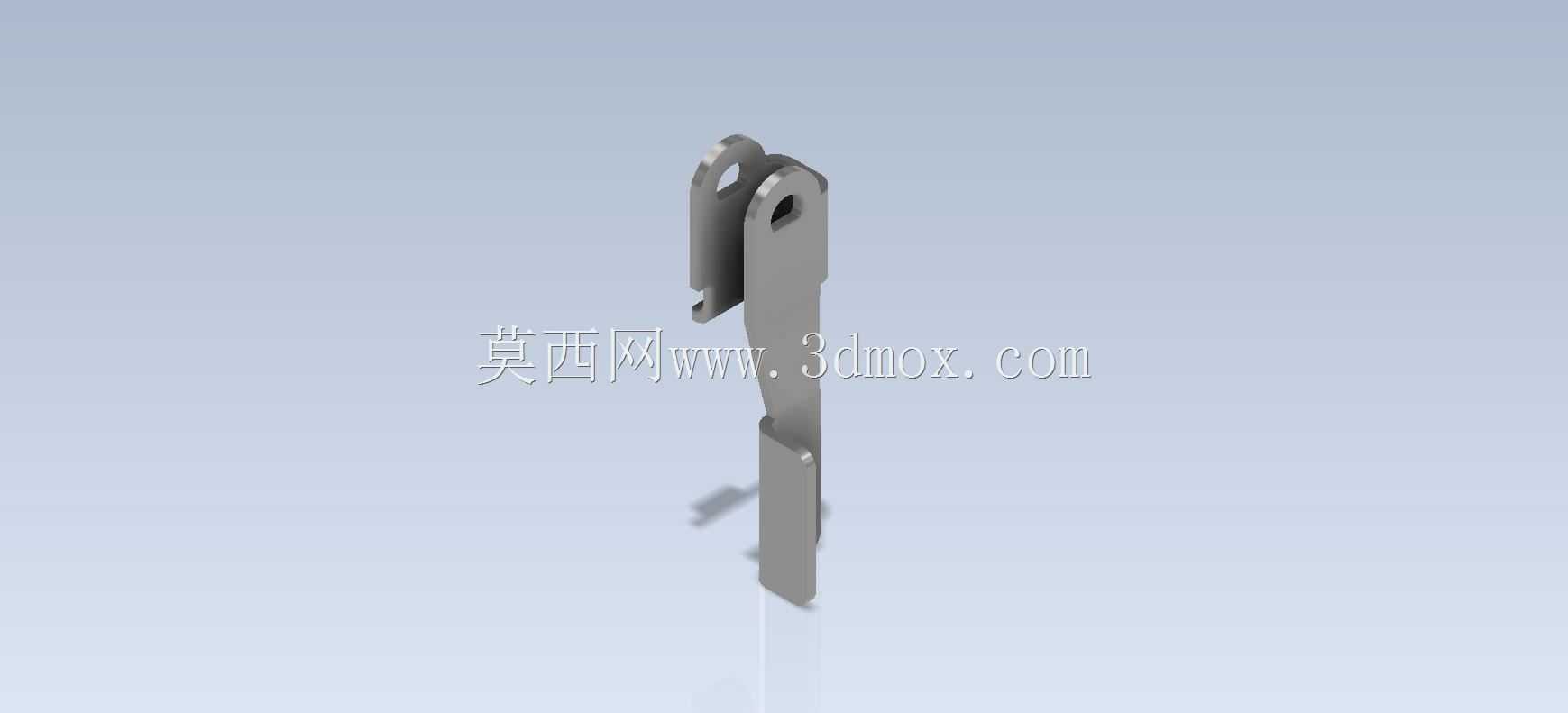

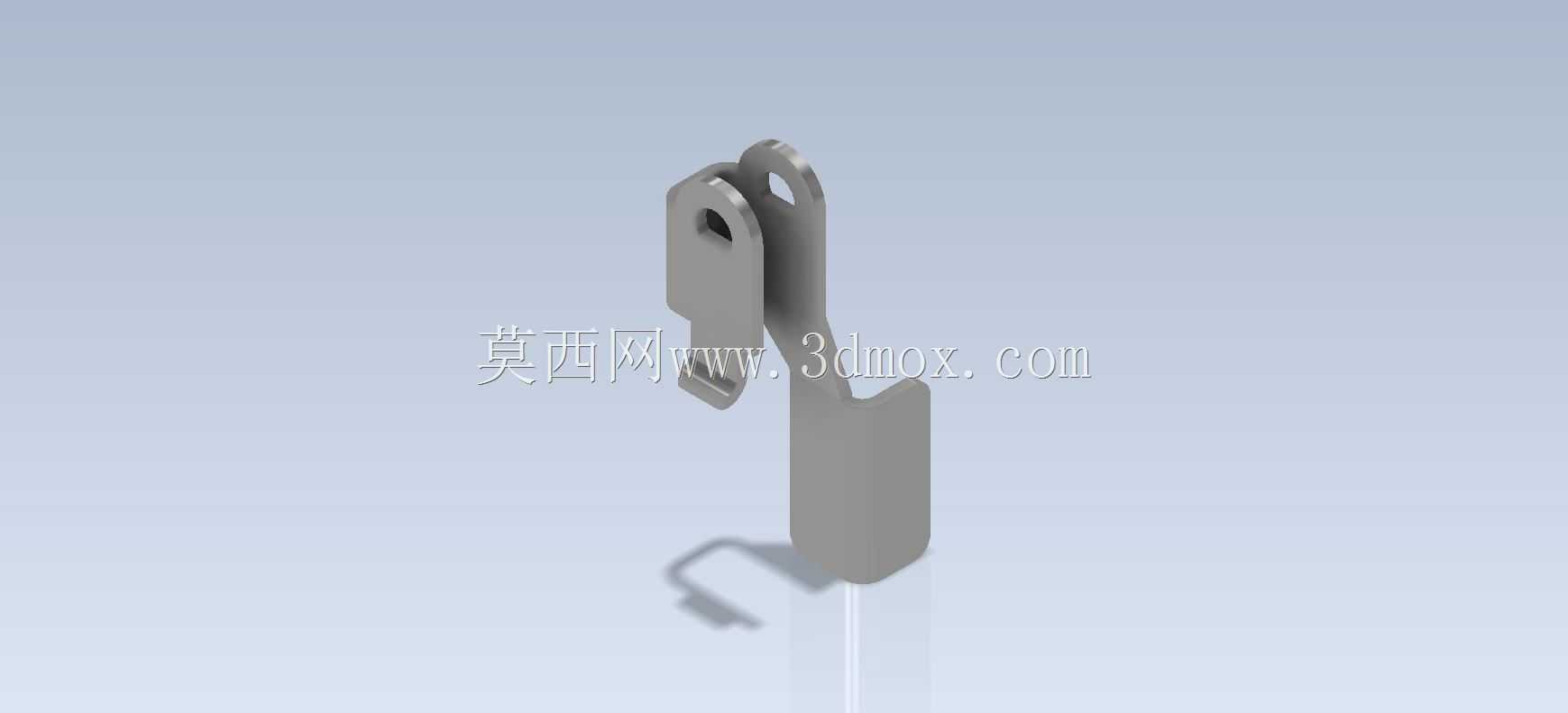

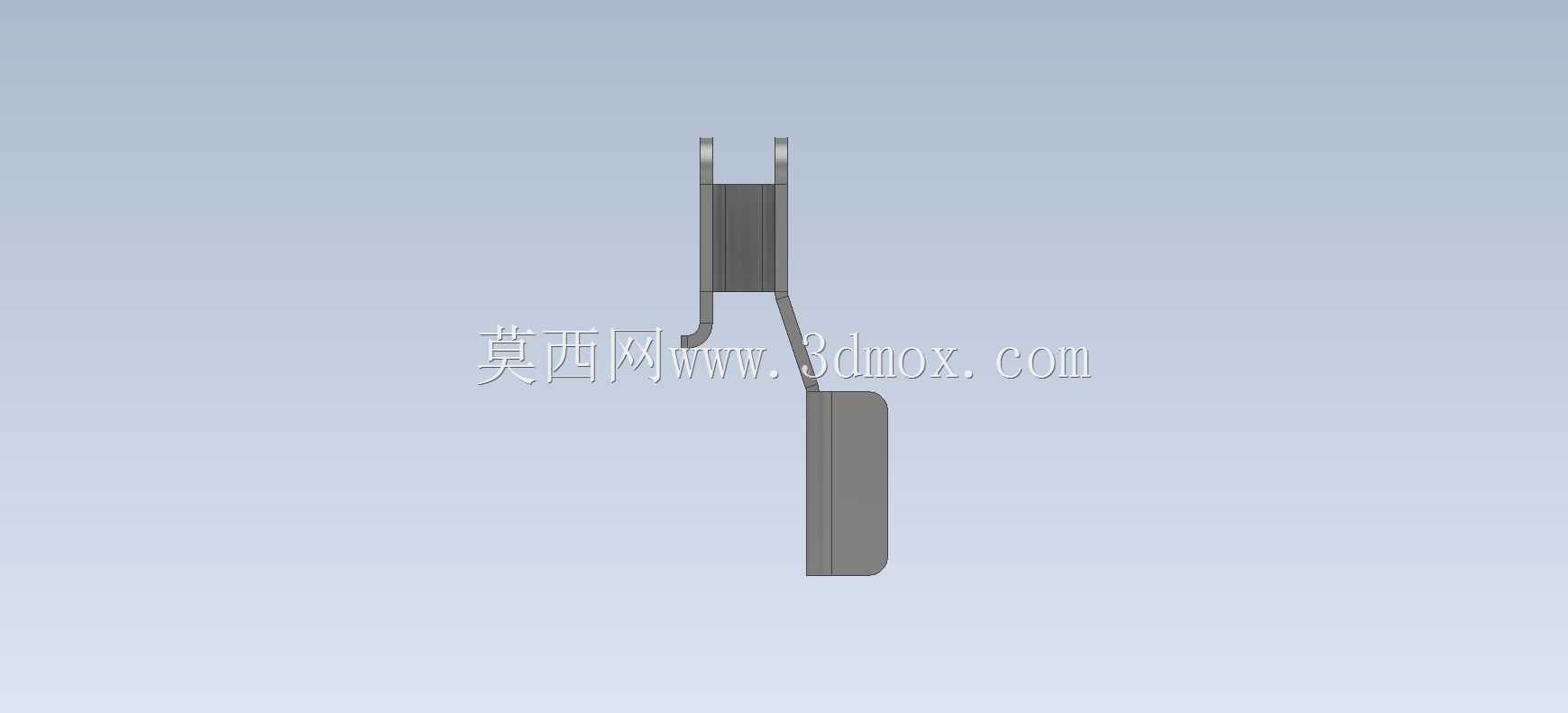

　　该钣金手柄构件主要适配小型手持电动工具、便携机电设备的操作端握持与力传递场景，常见于充电式电动起子、小型手持打磨设备、便携剪切类机具的操作部位，作为操作人员手部直接接触施力的结构件，承担握持定位、操作力传导、部件连接限位的核心作用，在设备整机结构中属于直接影响操作手感与使用可靠性的外露功能件。从功能特性来看，该构件采用薄板钣金折弯成型工艺制作，整体为长条形受力结构，上端设置双耳铰接孔位，可与设备主机的传动端或操作触发机构形成铰接配合，实现手柄的角度调整或操作力的杠杆传递；下端为收窄的握持段，边缘经过折弯翻边处理，避免薄板锐边划伤操作人员，同时提升握持部位的结构刚度，避免长期施力出现板面变形。构件中段设置有定位卡槽结构，

　　可在手柄收拢或展开到工作位置时，与主机上的弹性锁止件配合卡合，实现使用状态与收纳状态的位置固定，防止操作过程中手柄出现非预期晃动。从设计思路层面，该构件完全遵循钣金加工的工艺特性开展结构设计，所有折弯边均预留了合理的折弯内R角，避免折弯处出现应力集中导致的开裂问题；孔位均采用冲压成型，孔边与板边的距离满足钣金冲压的最小边距要求，防止冲压过程中出现孔位变形或板面撕裂；整体结构无复杂曲面，所有成型特征均可通过常规的剪板、冲孔、折弯工序完成加工，无需额外的焊接或机加工序，能够有效控制单件加工成本，适配批量生产的工艺要求。在安装边界与尺寸适配方面，该构件上端双耳的间距与铰接孔的同轴度公差控制在钣金件常规经济精度范围内，

　　可直接与主机端的铰接销轴配合装配，无需额外的配钻或修配工序；构件整体厚度适配常规手持电动工具的操作力负载要求，在承受正常操作下的推拉力、扭转力时，板面变形量控制在功能允许范围内，不会出现卡滞或结构失效；手柄展开后的握持长度符合成年人手部握持的人机工程尺寸，操作时手部施力点与铰接点的力臂长度经过匹配设计，既能够保证操作时的力传递效率，又不会因力臂过长导致构件受力过大出现变形。在实际设备装配场景中，该钣金手柄不需要额外加装非金属握持套即可直接使用，金属板面的哑光处理能够提升握持时的摩擦力，避免操作时出现打滑；构件表面经过防锈处理，可适配常规车间、户外作业等多场景的使用环境，不会因短期接触水汽出现锈蚀影响外观与使用性能。

　　从结构受力角度分析，该构件的折弯翻边结构沿长轴方向布置，相当于在薄板基础上增设了纵向加强筋，大幅提升了长条形构件的抗弯截面模量，在同等板材厚度下，相比平板式手柄结构的抗弯曲能力提升40%以上，同时不会额外增加构件的整体重量，符合手持电动工具轻量化的设计要求。上端铰接部位的双耳结构采用对称布置，受力时两侧耳片均匀承担载荷，避免单侧受力导致的耳片变形或销轴偏磨问题，铰接孔内未额外镶嵌衬套，依靠钣金件自身的孔壁精度与销轴配合，在非高频转动的使用场景下，完全能够满足整机的使用寿命要求，同时减少了装配零件数量，降低了整体装配复杂度。
