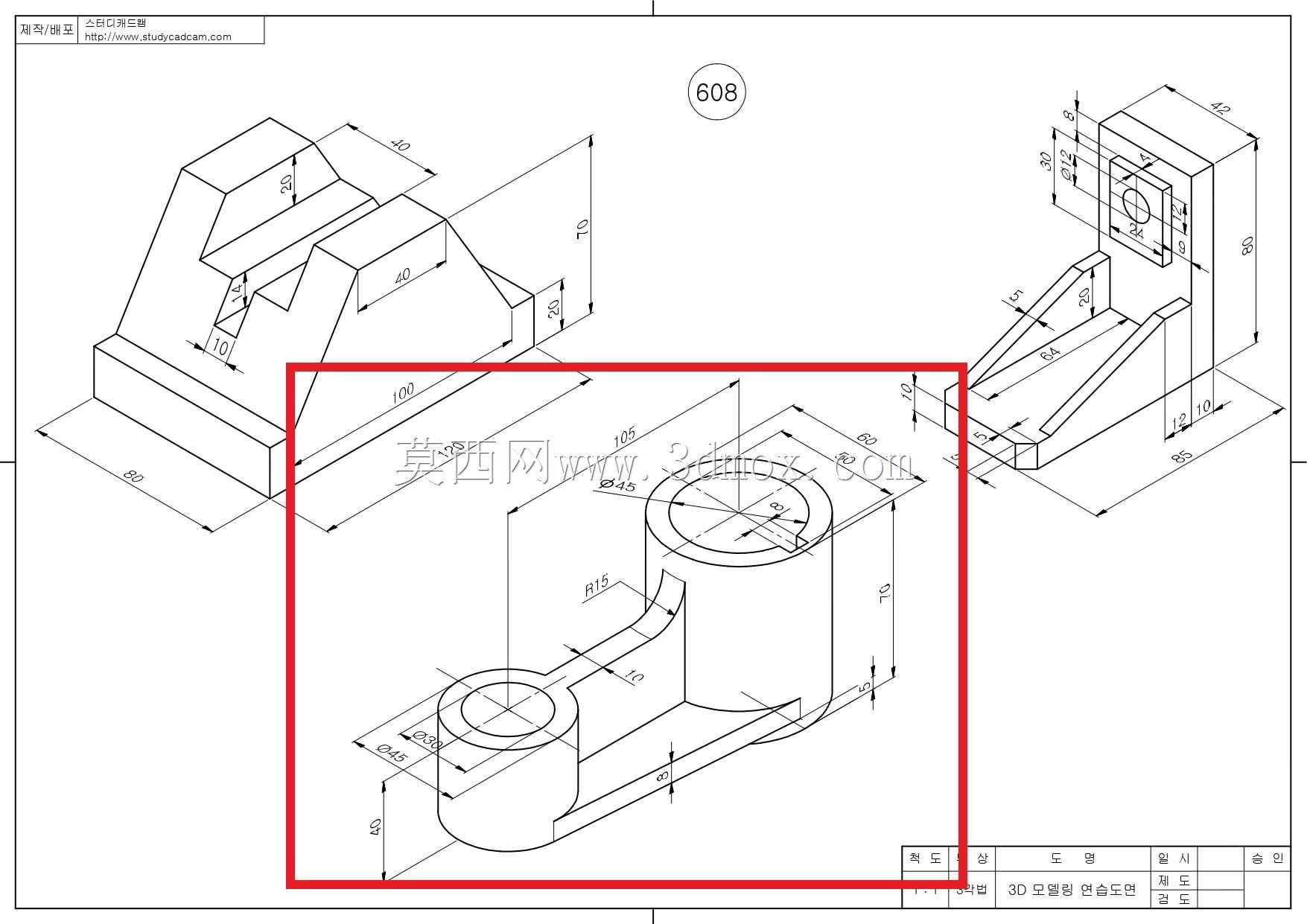

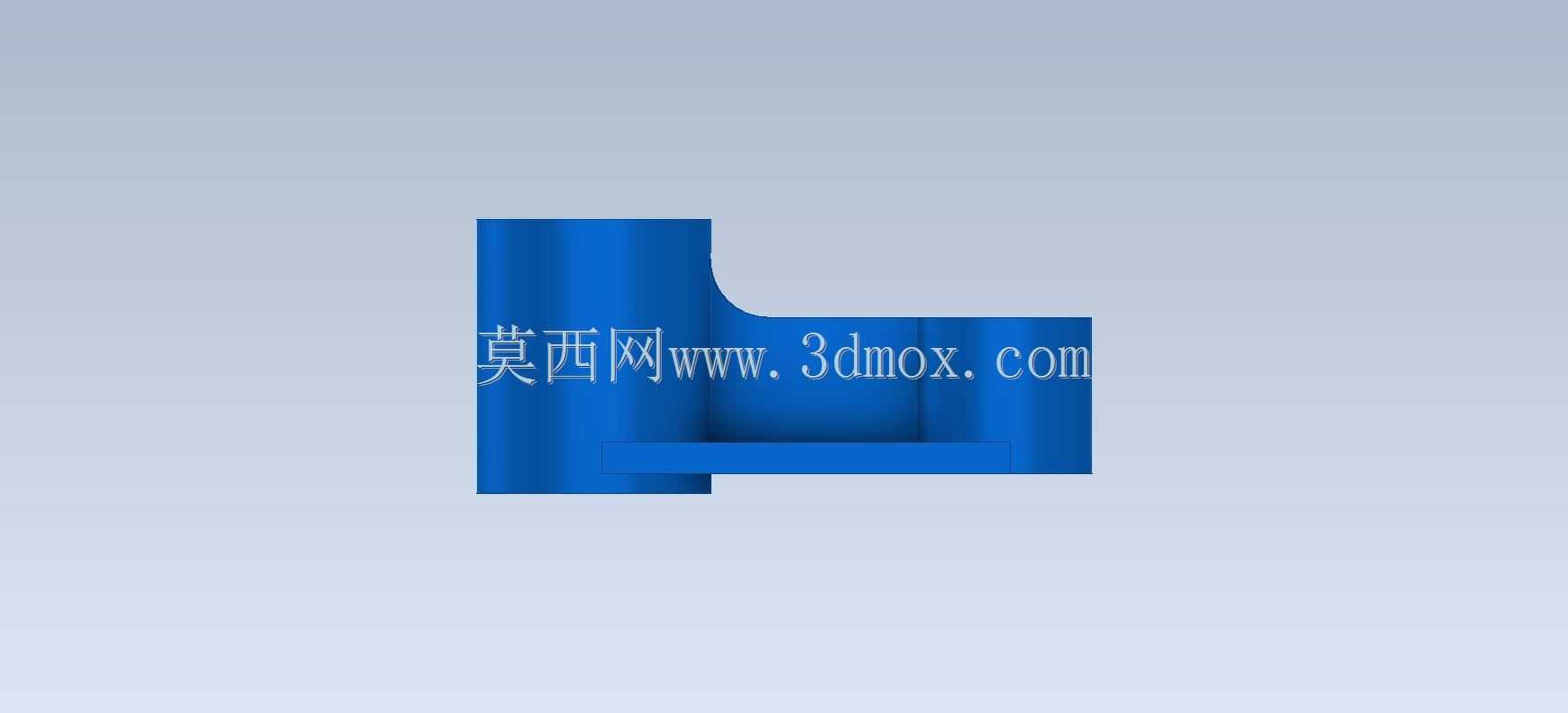

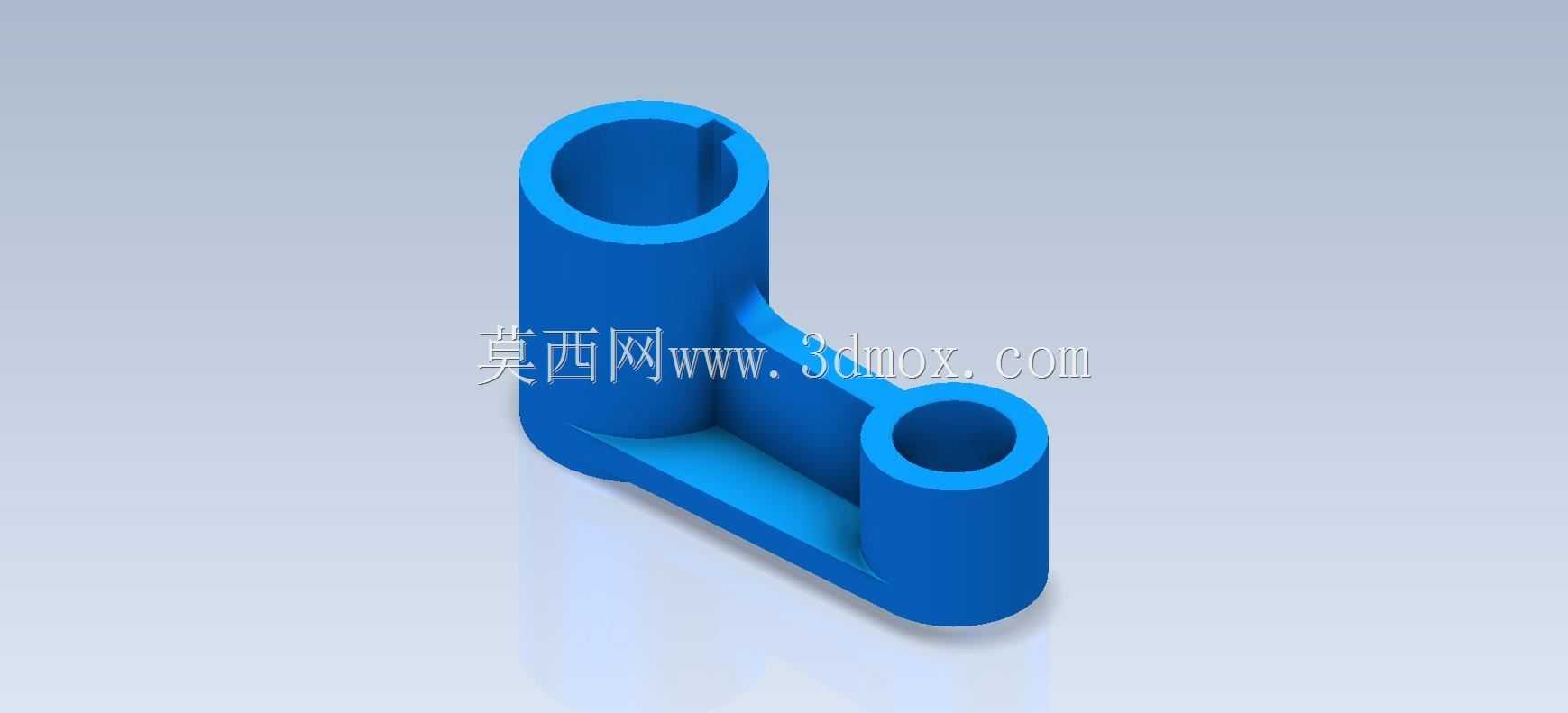

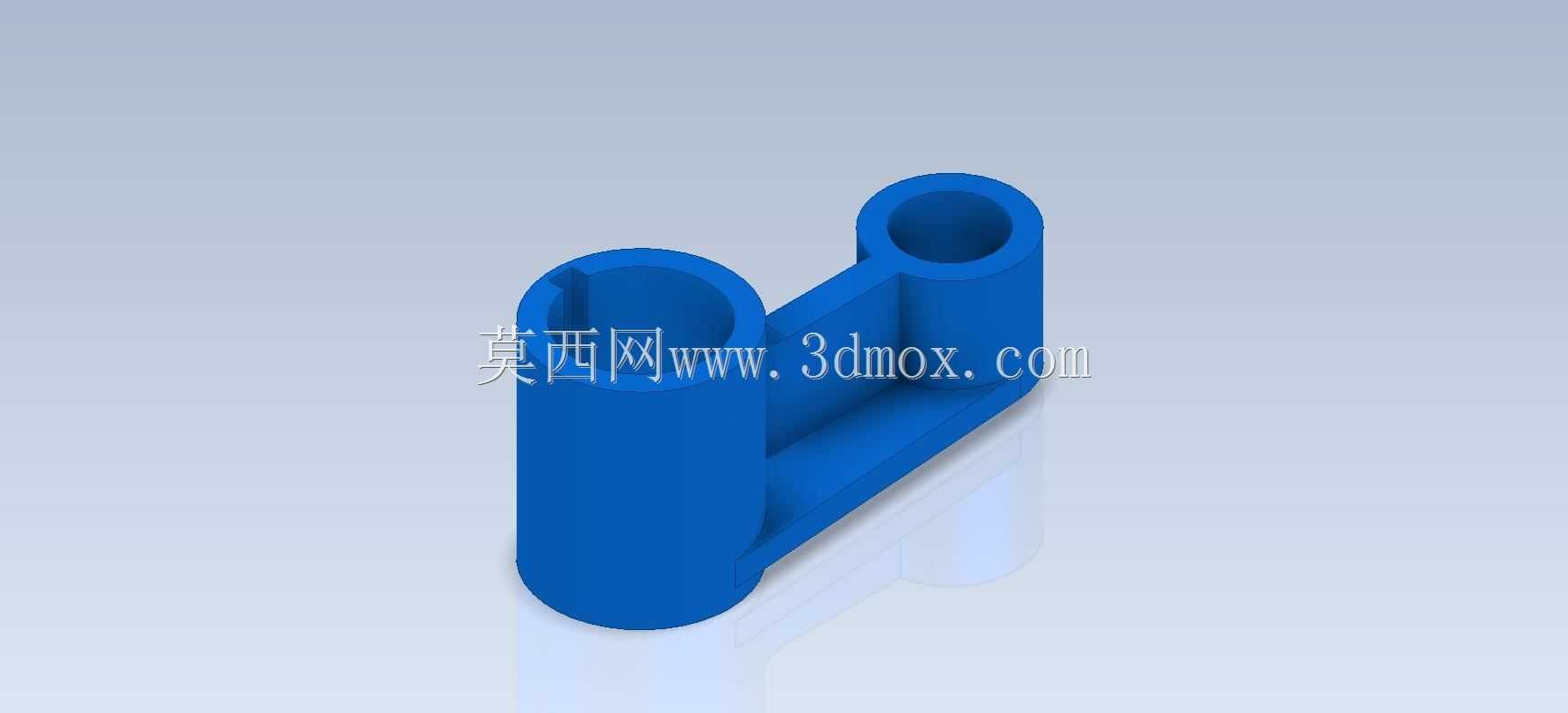

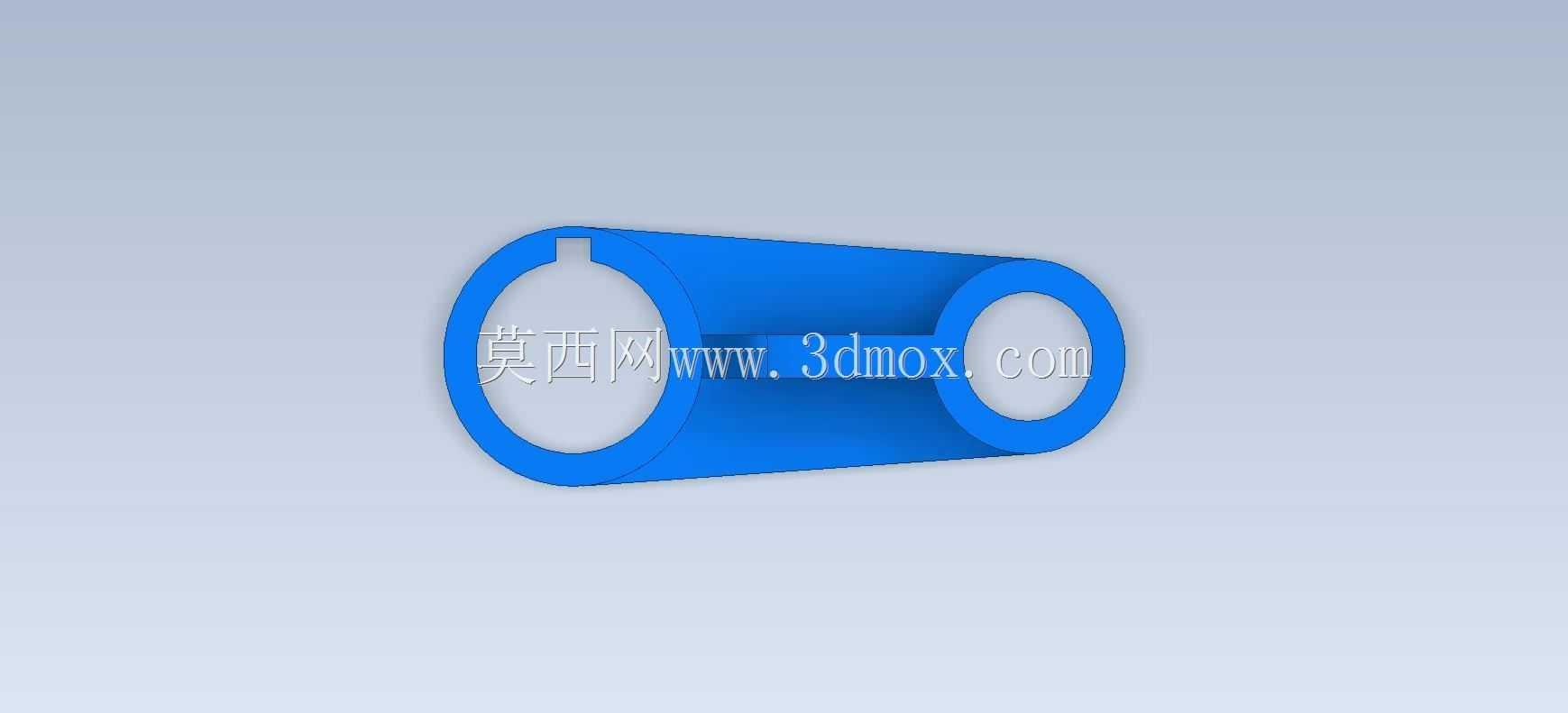

这类双筒L型支撑连接构件,常见于小型自动化设备的气路、液路辅助安装工位,也会出现在教学实验台架的杆件固定场景中,用来实现垂直方向与水平方向的管路、杆件的转接固定,避免管线悬空晃动带来的接口松动、管路磨损问题。从结构形态来看,两个带内孔的筒状结构分别承担不同的安装功能,较高的筒体内孔可穿入直径稍大的导向杆或者管路,筒壁上预留的缺口是为了适配侧面锁紧螺钉的安装空间,不需要将筒体完全贯穿就能实现穿入杆件的顶紧固定,安装时可以从侧面操作锁紧件,相比全周封闭的筒体,在狭小安装空间里的操作便利性提升不少。较矮的筒体与高筒体呈垂直排布,通过底部的L型连接筋实现两者的刚性连接,矮筒的内孔尺寸更小,用来穿装细直径的定位杆或者辅助管路,
两个筒体的轴线保持平行,安装后可以保证穿入的两根杆件保持平行度要求,避免出现杆件倾斜卡滞的问题。设计这类构件的时候,首先要确定两个筒体的中心距尺寸,这个尺寸直接决定了构件安装后两根平行杆件的间距,需要匹配对应安装工位的杆件排布要求,中心距偏差过大就会导致杆件穿装后出现别劲、滑动不畅的问题。连接筋的厚度需要根据实际承载需求调整,如果用来承托较重的管路或者带振动的杆件,连接筋的厚度要适当增加,同时在筋与筒体的衔接位置做圆角过渡,减少应力集中带来的断裂风险,尤其是设备运行中存在持续振动的场景,直角衔接的位置很容易因为应力累积出现开裂,圆角过渡可以有效分散衔接处的应力。筒体的内孔尺寸公差需要根据穿装杆件的配合要求选择,
如果是需要杆件在筒内滑动的导向场景,内孔要选间隙配合,表面粗糙度控制在合理范围,降低滑动时的摩擦阻力;如果是用来固定杆件不发生相对位移,内孔可以选过渡配合,配合侧面的锁紧螺钉实现完全固定。筒体的外径尺寸要兼顾强度与安装空间,壁厚过薄会导致锁紧螺钉顶紧时筒体出现变形,壁厚过厚则会占用过多安装空间,相邻部件安装时容易出现干涉。构件的整体安装边界需要提前核算,L型结构的外轮廓不能超出安装工位的预留空间,尤其是高筒体的高度方向尺寸,要避免和上方的设备部件发生碰撞,矮筒体的底部要保证和安装基面贴合平整,如果安装基面存在凹凸,需要在构件底部设计对应的安装凸台,保证固定后构件不会出现倾斜。实际建模过程中,这类构件是典型的拉伸、
切除特征组合练习案例,先绘制L型连接筋与两个筒体的截面轮廓,拉伸得到主体结构,再对两个筒体进行内孔切除,之后处理高筒体侧面的锁紧缺口,最后对所有锐边做倒角或者圆角处理,避免安装时划伤操作人员,也能减少应力集中点。在实际生产中,这类构件如果用于普通非腐蚀场景,可以选用ABS或者尼龙材质通过3D打印快速制作,成本低、交付快,适合小批量设备试制阶段使用;如果用于有一定强度要求、存在油污或者腐蚀介质的场景,可以选用铝合金材质通过机加工制作,表面做阳极氧化处理提升耐磨与抗腐蚀性能。需要注意的是,两个筒体的内孔轴线平行度是加工时的重点管控指标,平行度超差会直接导致穿入的杆件无法正常滑动或者固定,机加工时可以一次装夹完成两个内孔的镗削加工,减少装夹误差带来的形位公差超差问题。安装时,一般可以通过连接筋上预留的安装孔将构件固定在设备基板上,也可以利用筒体本身的锁紧结构将构件固定在穿装的主杆件上,根据实际工位的安装条件灵活选择固定方式,不需要额外设计复杂的安装结构,适配性较强。
