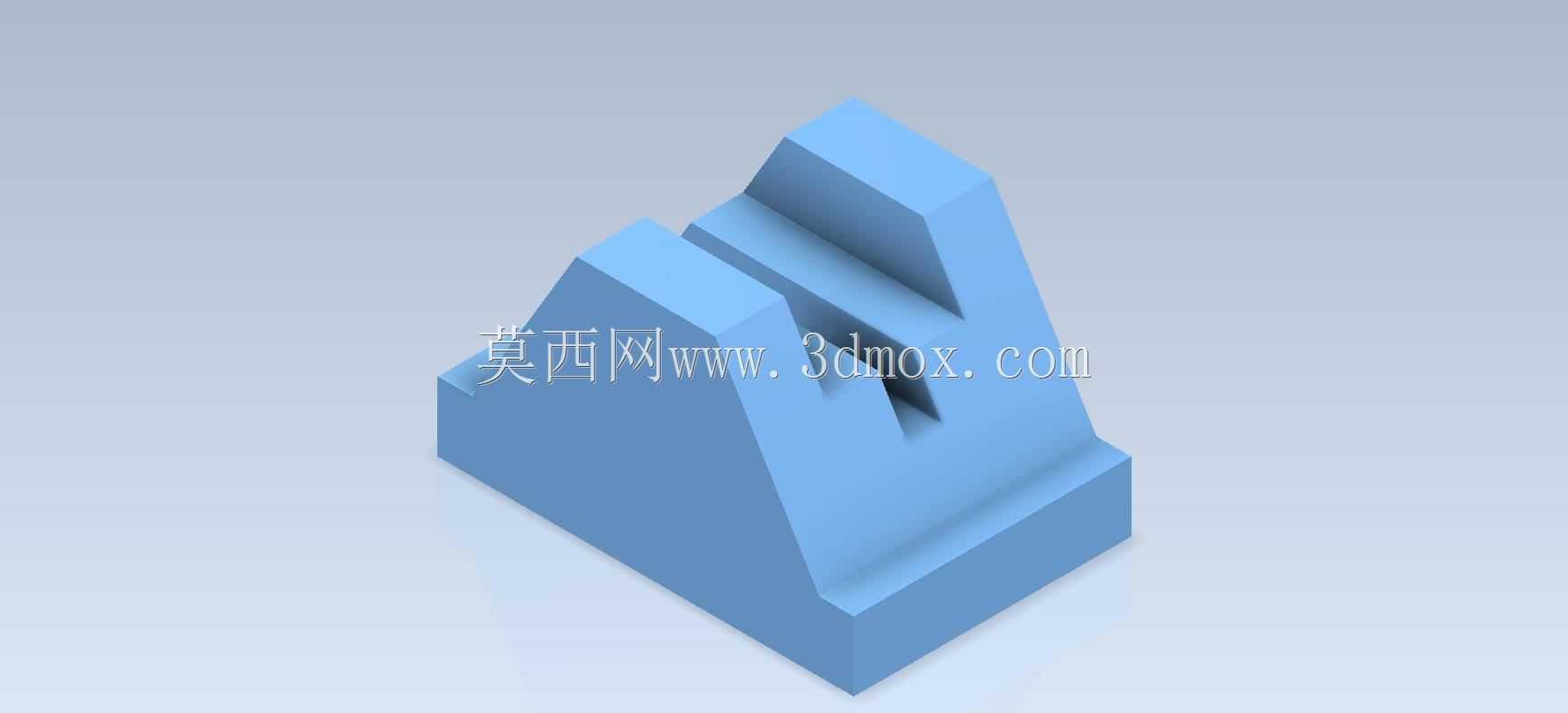

带双槽定位结构的斜置支撑基座零件

　　在工装夹具、小型自动化输送线的侧边定位工位中，这类带双平行槽的斜置支撑基座是十分常见的结构件，日常产线调试时，不少工程师会忽略这类基座的槽位平行度公差，最终导致导向件安装后出现卡滞，反而拖慢了整线的调试进度。从实际使用场景来看，这类基座大多承担两个核心作用：一是作为底部承载件，承接上方安装的检测传感器支架、小型导向挡块的静载荷与往复动作带来的冲击载荷，二是通过本体上的两道平行通槽，为上方安装件提供前后方向的位置调节余量，适配不同规格工件的定位需求，在3C产品小件组装工位、五金零件冲压出料的接料定位端，都能见到同结构基座的应用。

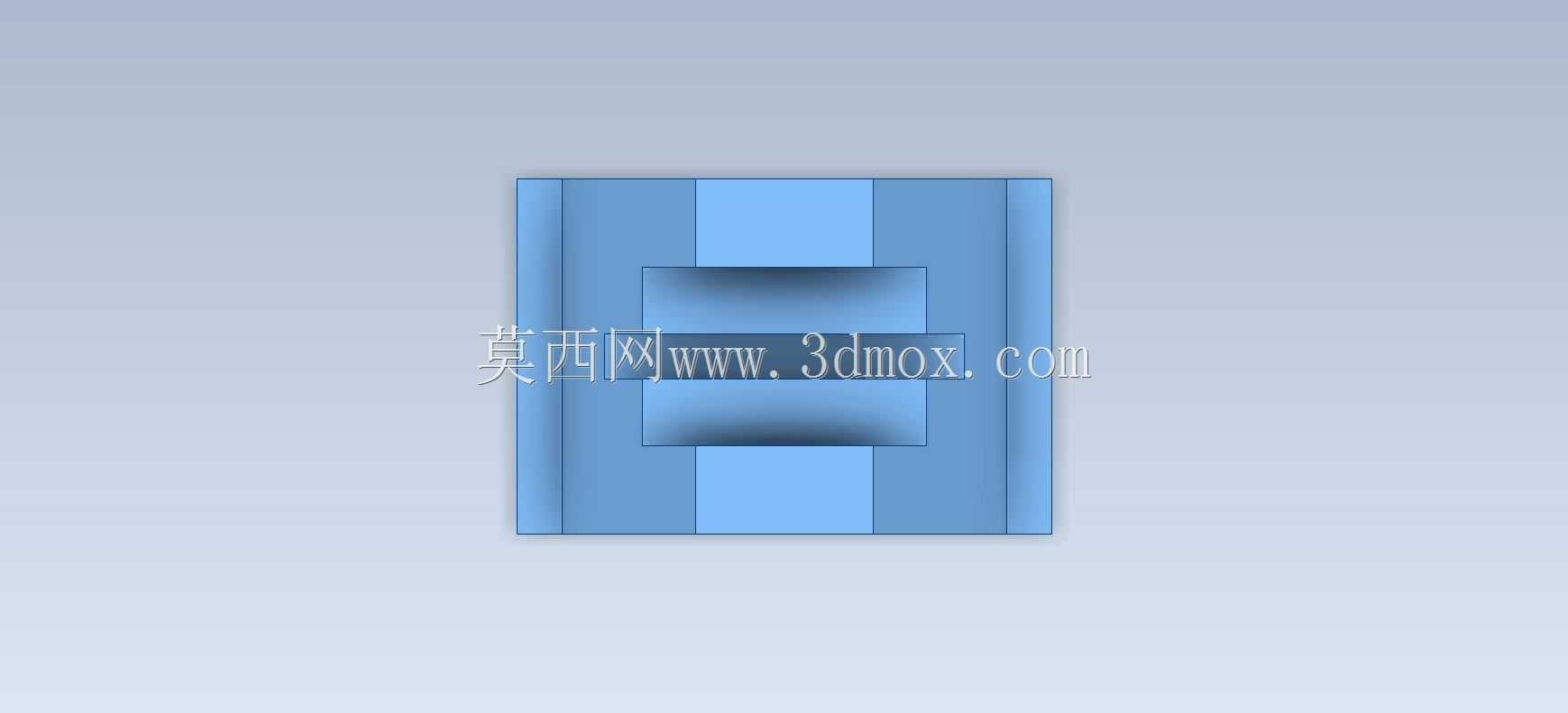

　　设计这类零件时，首先要明确安装边界：底部为整面贴合的安装基面，需要保证平面度在0.05mm以内，避免锁紧安装螺丝后基座出现翘曲，导致上方槽位的导向精度失效；基座主体的斜向支撑面角度并非随意设定，通常是匹配上方安装件的倾斜工作角度，比如在工件斜向顶升的工位，支撑面角度需要和顶升轨迹的法线方向保持垂直，减少安装面的附加弯矩。两道平行槽的设计需要重点关注三个参数：一是槽的宽度公差，要匹配常用的内六角圆柱头螺丝的杆部直径，预留0.2-0.3mm的调节间隙，同时槽的深度要保证螺丝锁紧时，垫片能够完全压在槽的两侧台阶面上，避免锁紧力不足导致工位运行时基座移位；二是两槽之间的中心距，要和上方安装件的安装孔位中心距保持一致，避免出现安装干涉；三是槽的两端要设计合理的退刀结构，若采用铣削加工，槽端的铣刀让刀位不能超出基座的主体轮廓，避免和周边相邻的工位零件产生碰撞。

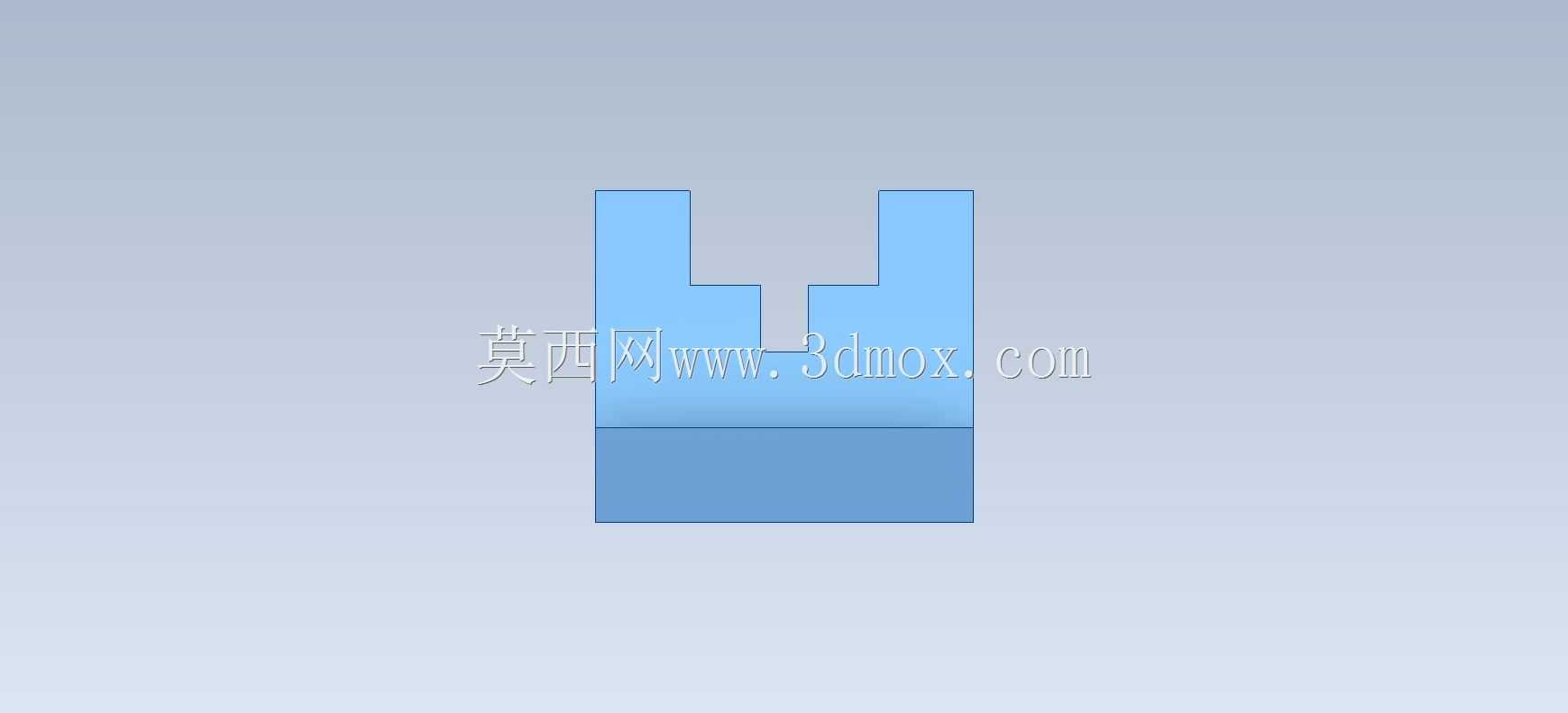

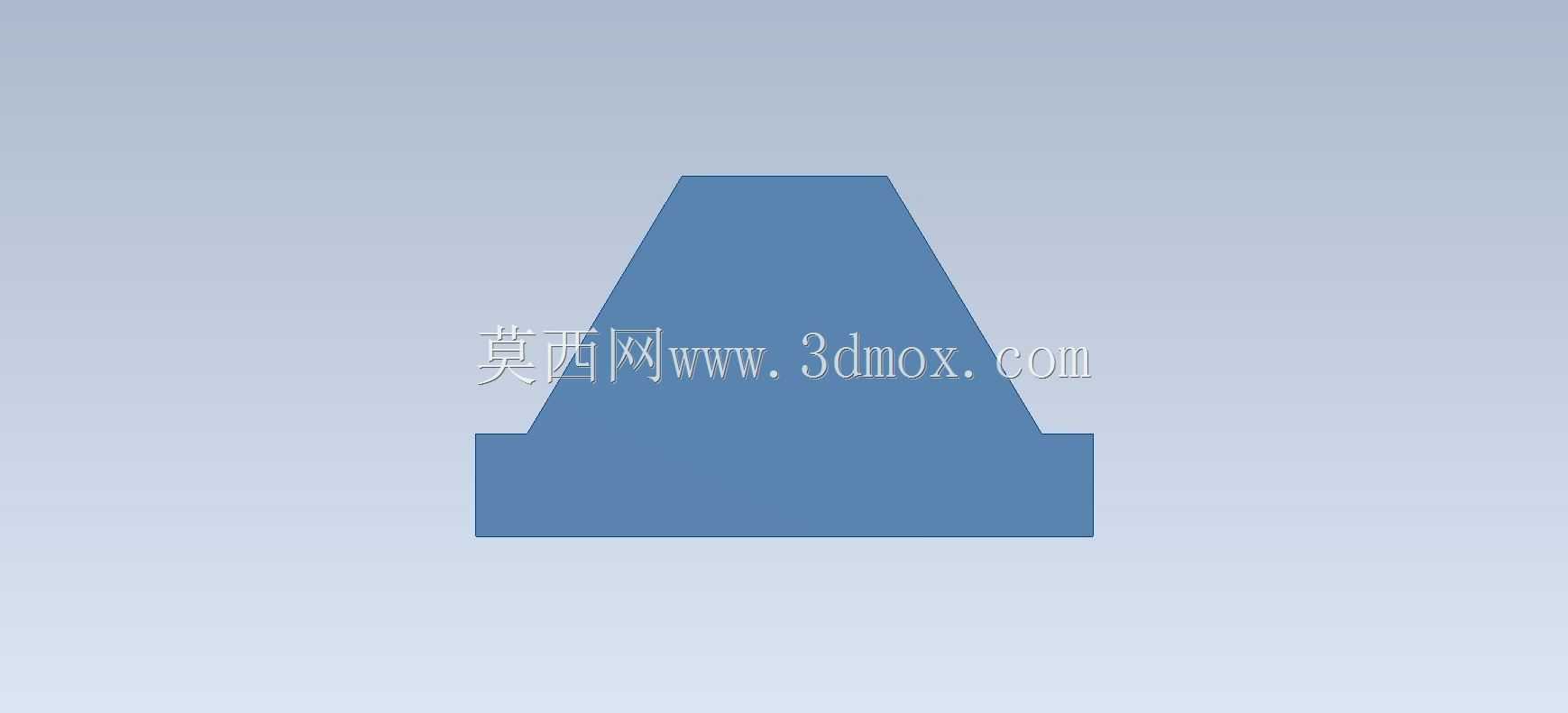

　　从建模逻辑来看，这类零件适合采用基础特征叠加的方式构建：首先绘制底部安装底座的矩形轮廓，拉伸得到基础基体，之后在基体上绘制斜向支撑的截面轮廓，拉伸合并为整体，再通过切除特征生成两道平行的安装调节槽，最后对所有锐边进行倒钝处理，避免加工和装配过程中出现割手的问题。需要注意的是，斜向支撑面和底部安装基面之间的过渡圆角不能过小，圆角半径过小会导致加工时应力集中，在长期承受交变载荷的工位上，过渡位置容易出现裂纹，通常圆角半径取壁厚的0.3-0.5倍最为合适，既不会过多增加零件重量，也能有效分散应力。

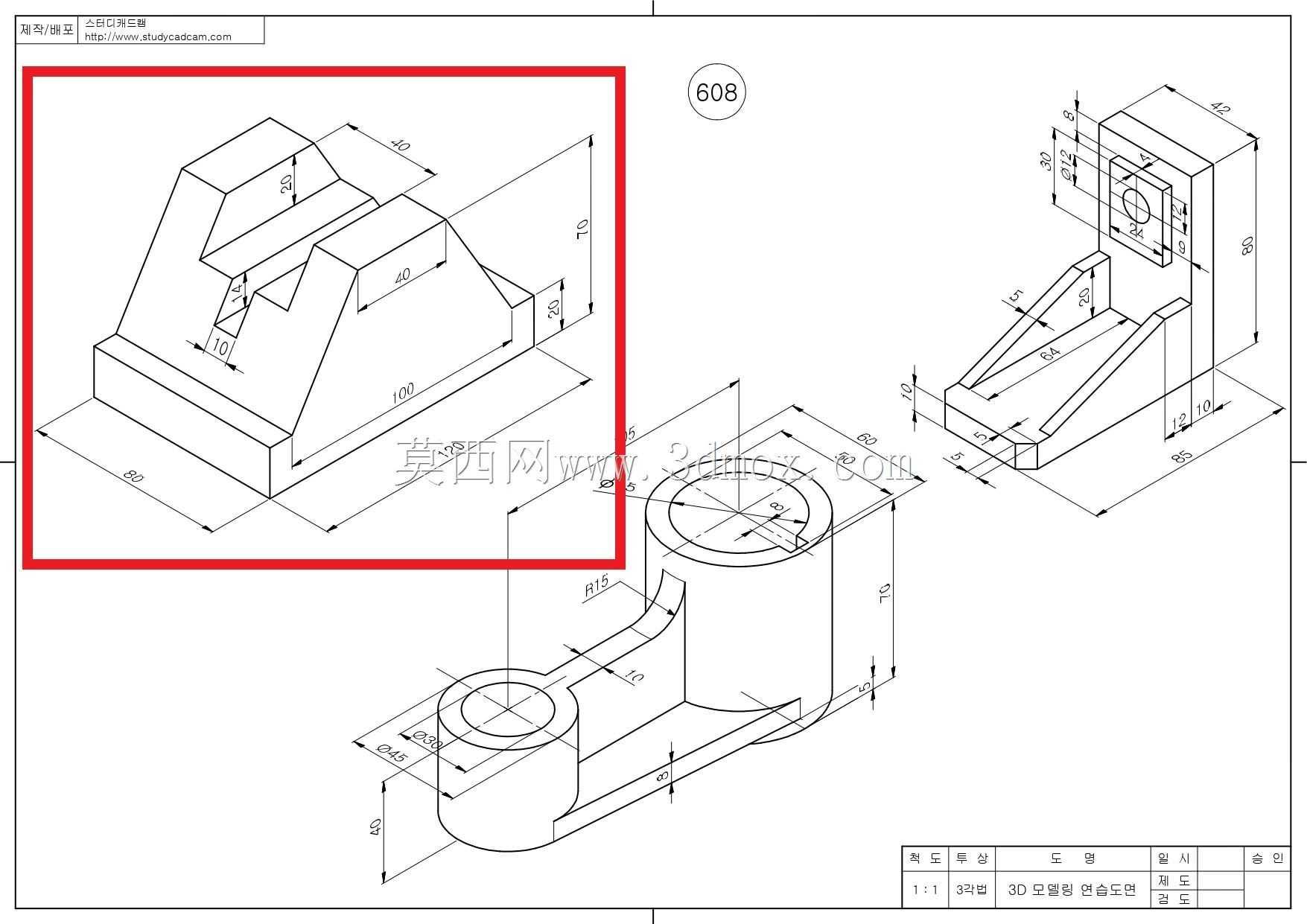

　　尺寸设定上，这类小型基座的整体长度通常控制在80-120mm区间，宽度在60-90mm区间，整体高度根据支撑角度的不同，一般在70-100mm范围，底部安装基面预留四个沉头安装孔，适配M6或M8的膨胀螺丝或T型螺栓，能够直接固定在铝型材工作台的T型槽面上，不需要额外加工转接板。两道调节槽的长度通常设置为30-40mm，能够提供25mm以上的位置调节量，满足大部分工位的位置微调需求，槽的侧壁粗糙度要达到Ra3.2，避免调节时螺丝杆部和槽壁出现卡涩。在实际选型替换时，若工位存在切削液喷淋或粉尘较多的场景，可以将零件材质从常规的Q235碳钢替换为6061铝合金，表面做硬质阳极氧化处理，提升耐磨和耐腐蚀性能，不需要改动整体结构尺寸就能直接适配工位需求。不少刚入行的结构工程师在建模这类零件时，容易忽略槽位的拔模角度，若采用注塑或铸造成型工艺，槽位需要预留1-2度的拔模斜度，方便零件脱模，若采用机加工工艺则可以不留拔模角，但要在图纸上明确标注槽壁的垂直度要求，保证安装调节的顺畅度。
