带开槽凸台异形支撑块结构练习件

　　在日常机械结构设计的建模练习中，这类带异形凸台与开槽结构的块状零件，是很多入门设计者接触实体特征组合建模的典型载体，它的结构逻辑完全贴合通用机械零部件里小型定位支撑件的设计思路，没有冗余的装饰性结构，每一处几何特征都对应实际装配场景下的功能需求。从实际应用场景来看，这类零件常作为小型工装夹具的定位支撑块，或是自动化设备料道侧的挡停支撑件，也可作为教学实训台架上的模块化安装基座，用来承载小型传感器、导向销这类轻载元件，适配的工况多为低速、轻载的定位支撑场景，不需要承受大吨位的冲击载荷，但对安装贴合度、特征位置精度有明确要求。

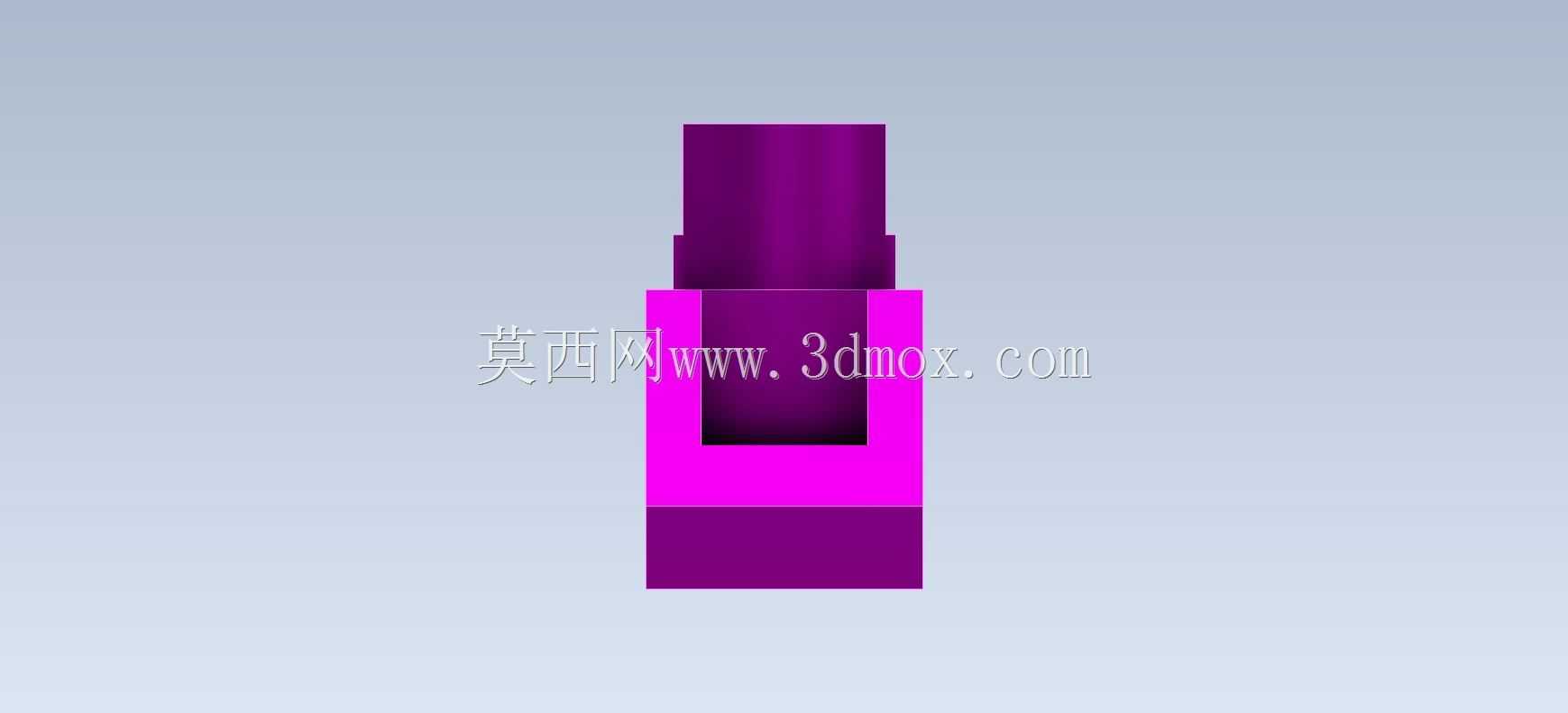

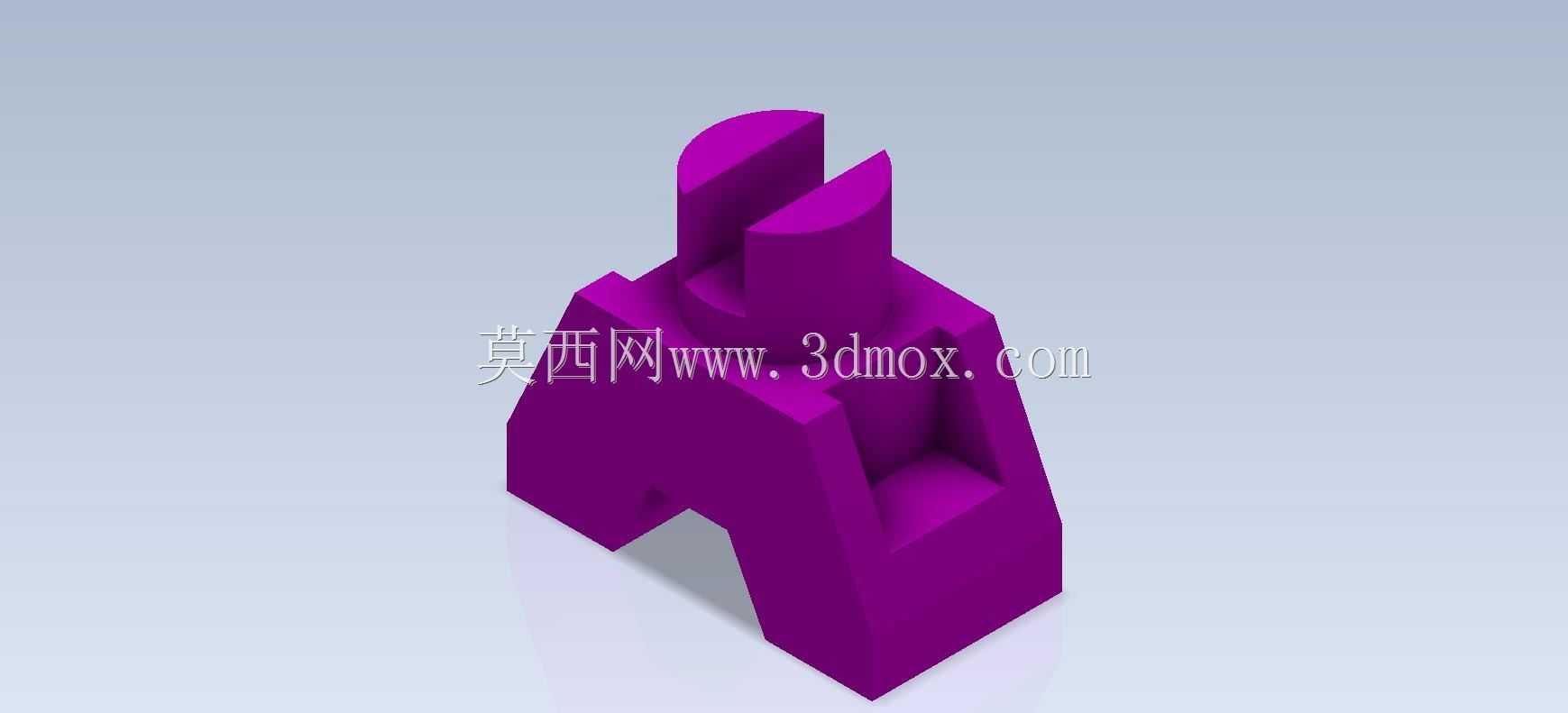

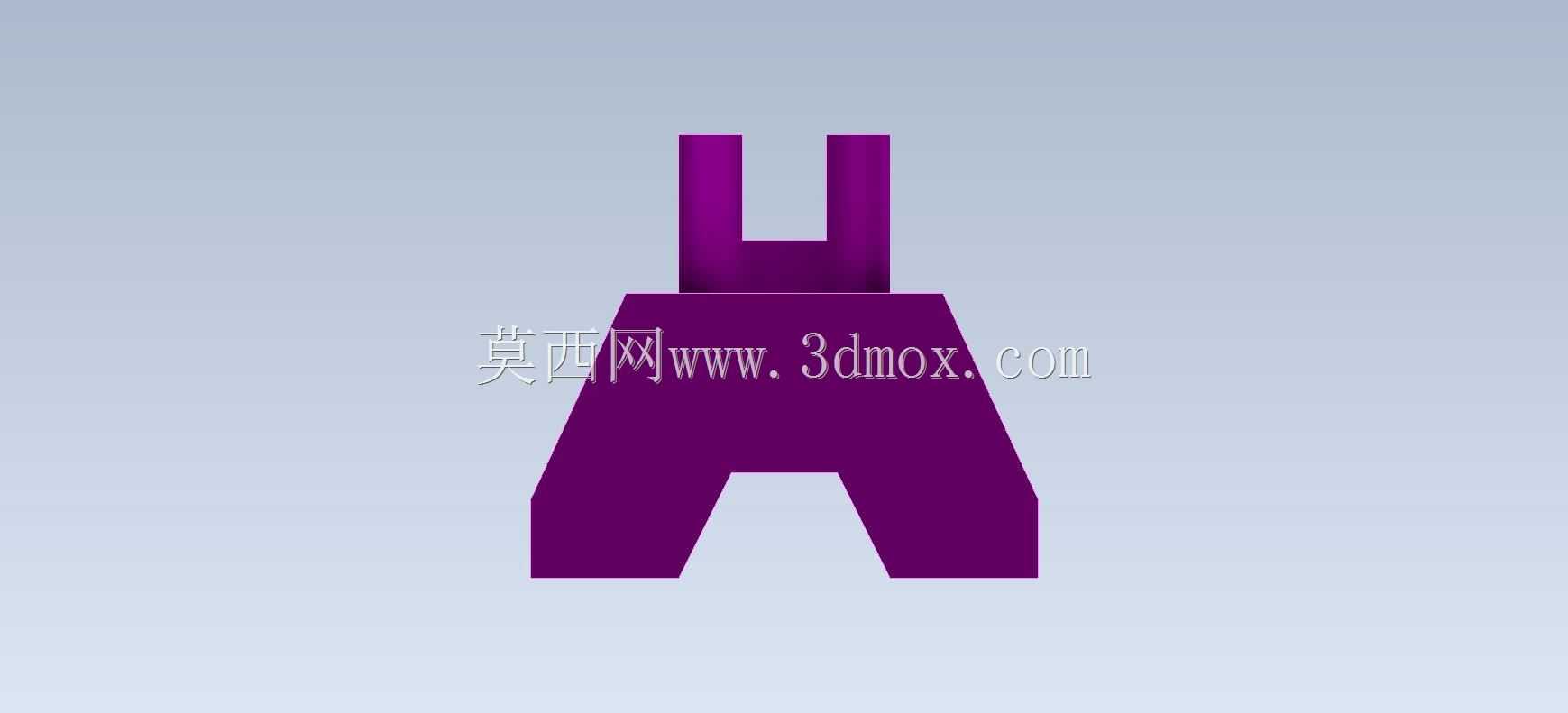

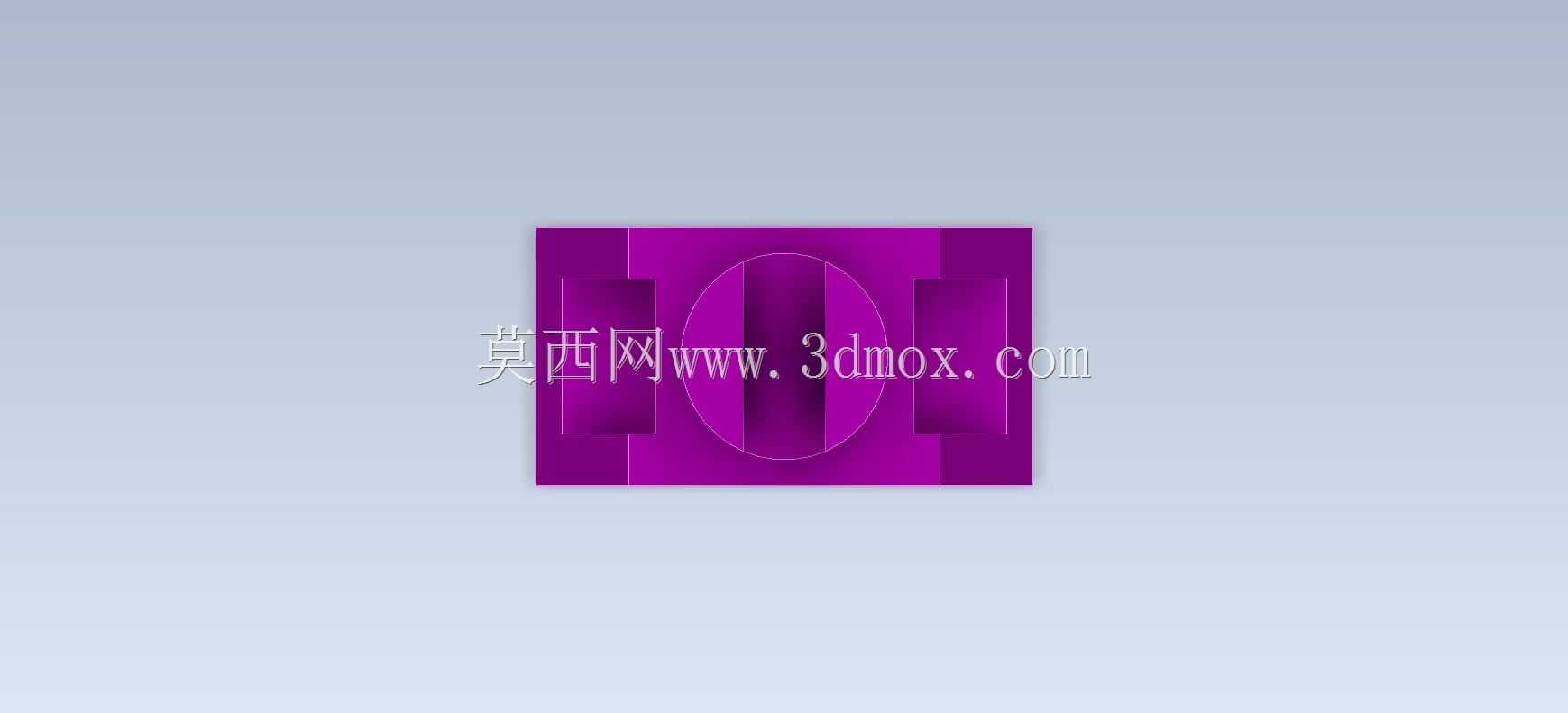

　　从设计思路上拆解这个零件，首先底部的拱形开槽是核心的避让结构，在实际装配中，这个槽位可以避开安装面凸起的定位销、走线槽或是相邻零件的凸缘，不需要额外在安装基板上加工沉位，就能让零件底面完全贴合安装基准面，减少装配时的配修工作量。底部主体采用近似方形的块状结构，是为了保证支撑稳定性，方形的四个侧面可以作为相邻零件的靠面，也方便加工时打表找正，降低机加工的装夹难度。往上延伸的两个对称半圆柱凸台，中间预留的直槽是典型的插装定位结构，实际使用中可以插入片状的拨叉、检测挡片或是弹性卡件，槽的宽度公差一般取H7级别，既能保证插装件的滑动顺畅，又不会出现过大的晃动间隙，两个半圆柱的顶面做了平切处理，不是完整的圆柱面，这是为了预留紧固件的安装空间，当需要在凸台上方固定盖板或是压块时，平切面可以作为紧固件的支撑面，避免圆弧面导致的紧固件偏斜、压不紧的问题。

　　再看零件侧面的内凹开槽，这个结构不是随意的减重设计，实际装配中这个槽位可以嵌入小型的行程开关碰块，或是作为气管、细线缆的走线避让槽，也可以在槽内加装聚氨酯缓冲垫，当零件作为挡停块使用时，缓冲垫可以吸收运动件的撞击力，避免硬接触导致的零件表面碰伤、产生异响。整个零件的所有棱边都做了微小的倒角处理，不是为了外观好看，而是为了去除机加工产生的毛刺，避免装配时划伤操作人员，也防止零件在转运过程中棱边磕碰产生凹坑，影响装配贴合精度。

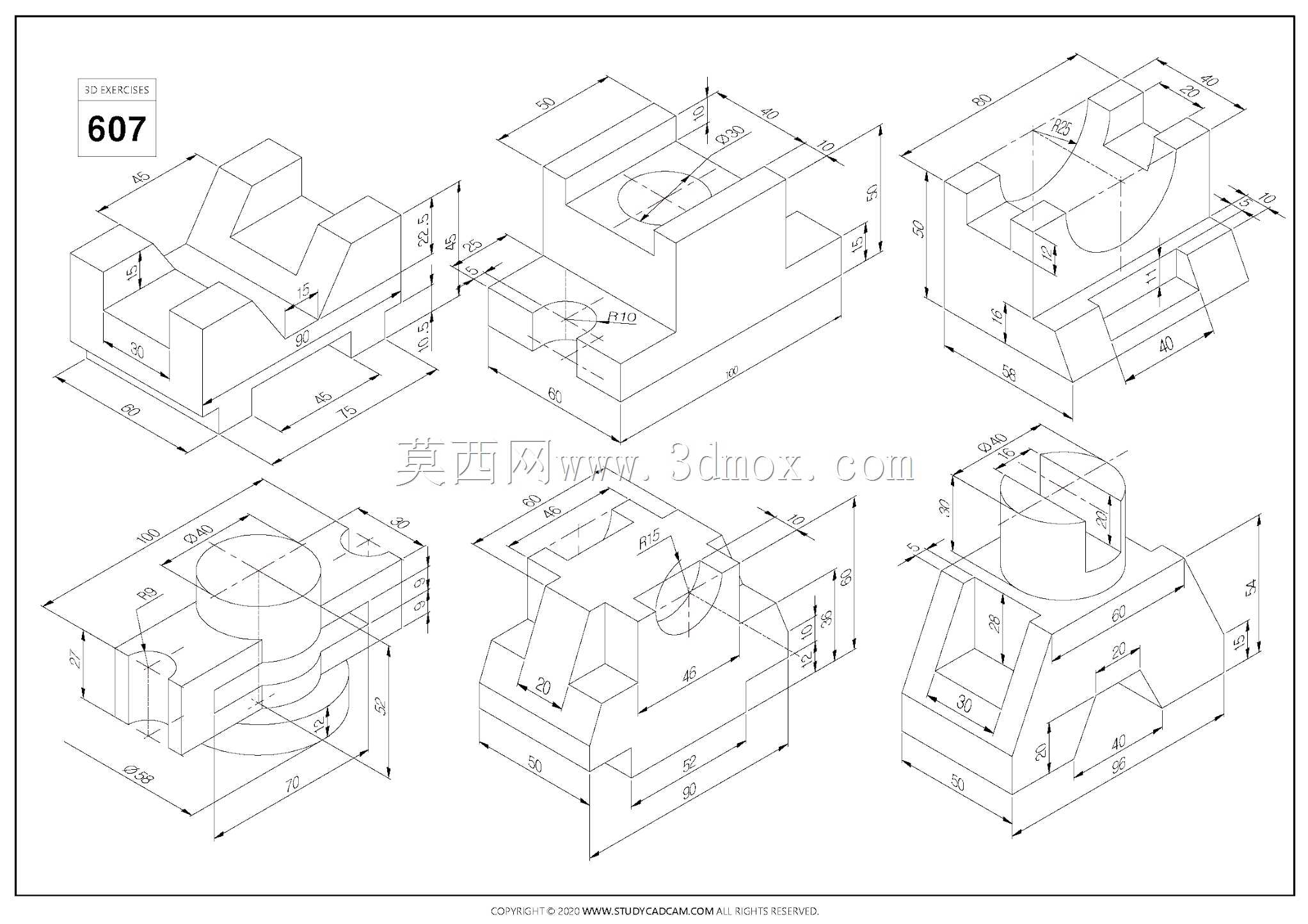

　　从安装边界来看，这类零件的底面为安装基准面，一般会在底部方形块的四个角位置加工沉头螺钉孔，用来穿M4或是M5的内六角螺钉固定在安装基板上，安装时需要保证拱形开槽的位置与基板上的避让特征对齐，两个凸台的对称中心面要与对应的运动件轨迹平行，否则会导致插装在槽内的零件出现卡滞。外形尺寸上，这类练习件的尺寸比例完全按照实际工业常用的小型支撑件缩放，整体长宽尺寸一般在50mm到80mm区间，高度在70mm到100mm区间，不会占用过大的安装空间，适合在紧凑的设备内部布局。建模过程中需要重点关注各个特征的布尔运算顺序，先做主体块的拉伸，再依次切除底部拱形槽、侧面内凹槽，最后拉伸凸台并切除中间的直槽，还要注意凸台与主体块的过渡圆角，圆角半径不能过大，否则会和相邻装配零件产生干涉，也不能过小，避免加工时应力集中导致零件开裂。很多新手建模时容易忽略特征的父子关系，把凸台和主体分开建模再装配，实际生产中这类零件是一体铣削加工的，建模时要保证所有特征在同一个实体上，才能导出准确的加工图纸，标注尺寸时要以底面为基准，依次标注各个槽位的深度、凸台的高度、槽的宽度，避免出现封闭尺寸链，保证加工时的尺寸精度可追溯。
