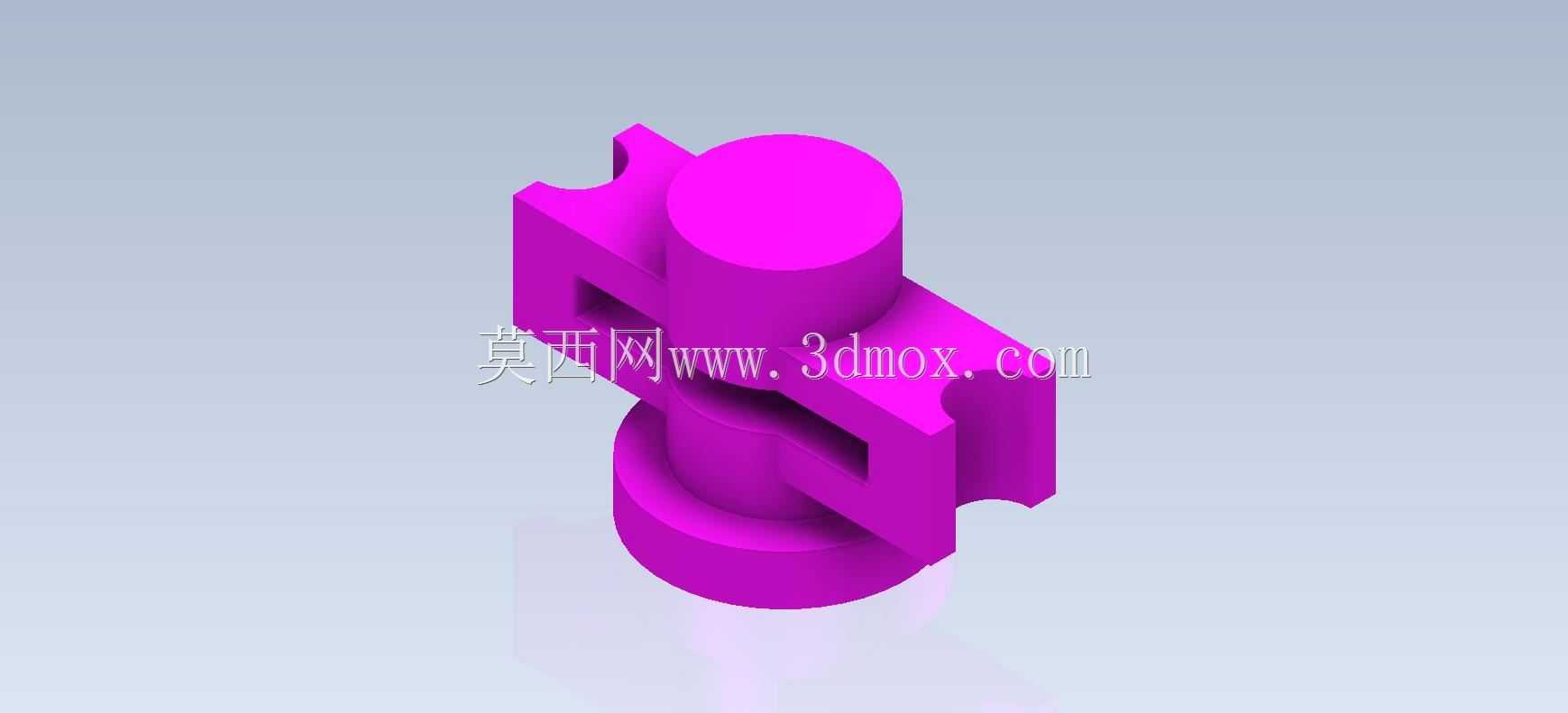

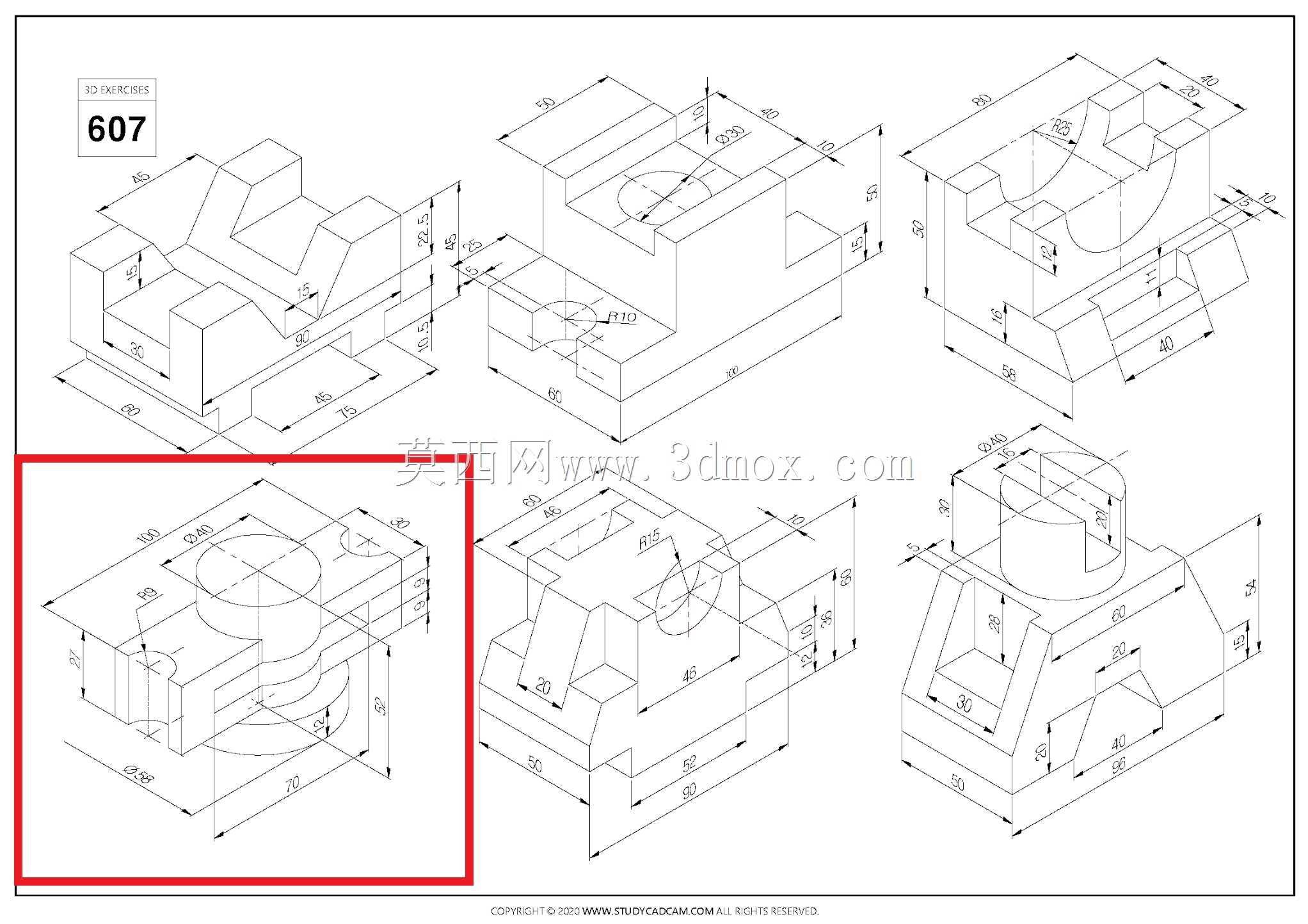

带侧凸耳圆柱基座组合式机械练习构件

　　做机械结构设计的从业者大多有过基础建模练习的经历，这类组合式构件看似造型简单，实则覆盖了拉伸、切除、凸台定位、同轴度校验等多个核心建模操作，是从软件操作过渡到实际零件设计的重要训练载体。从实际工程场景来看，这类带侧凸耳的圆柱基座结构，在小型工装夹具定位模块、自动化设备的工位支撑座、手动工具的连接基座上都能找到相似的结构逻辑，并非凭空设计的练习造型。

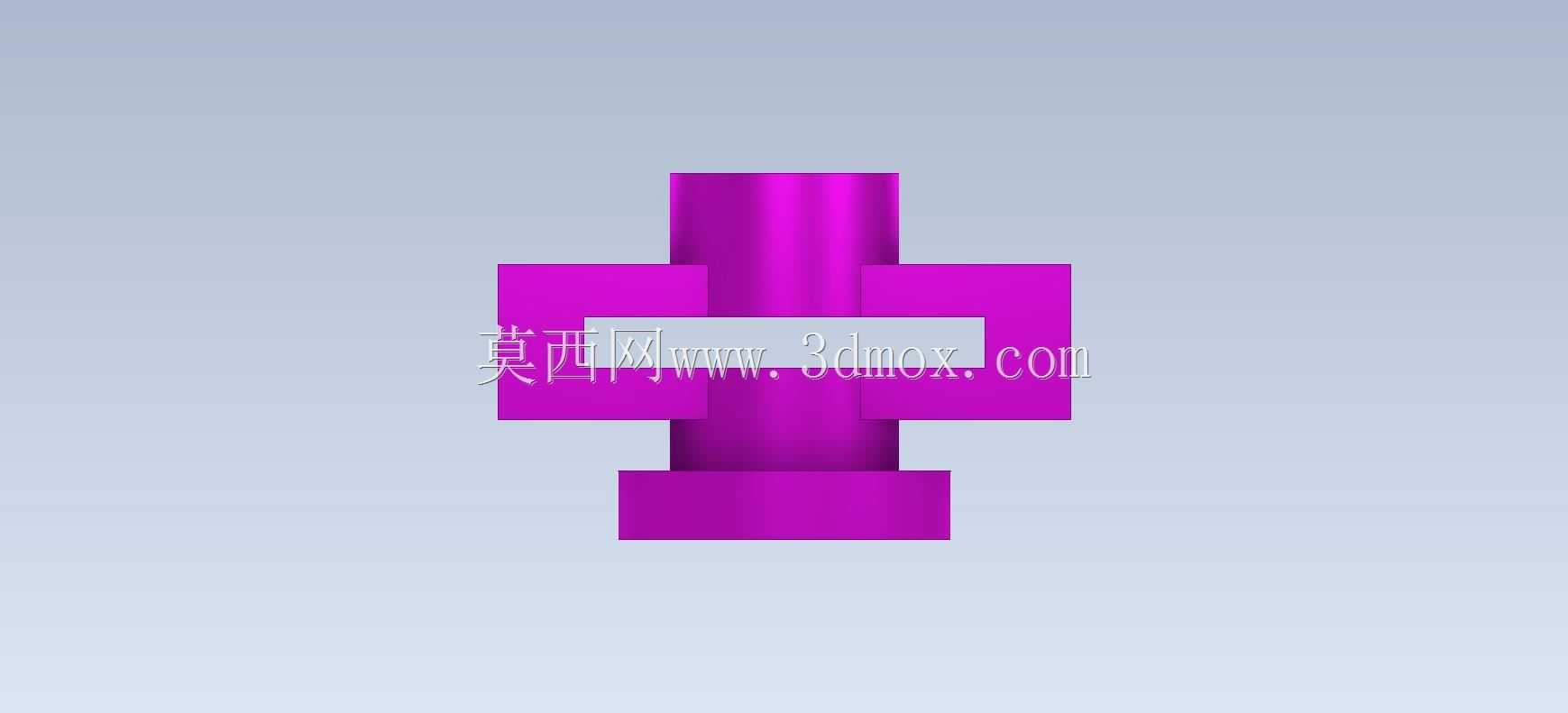

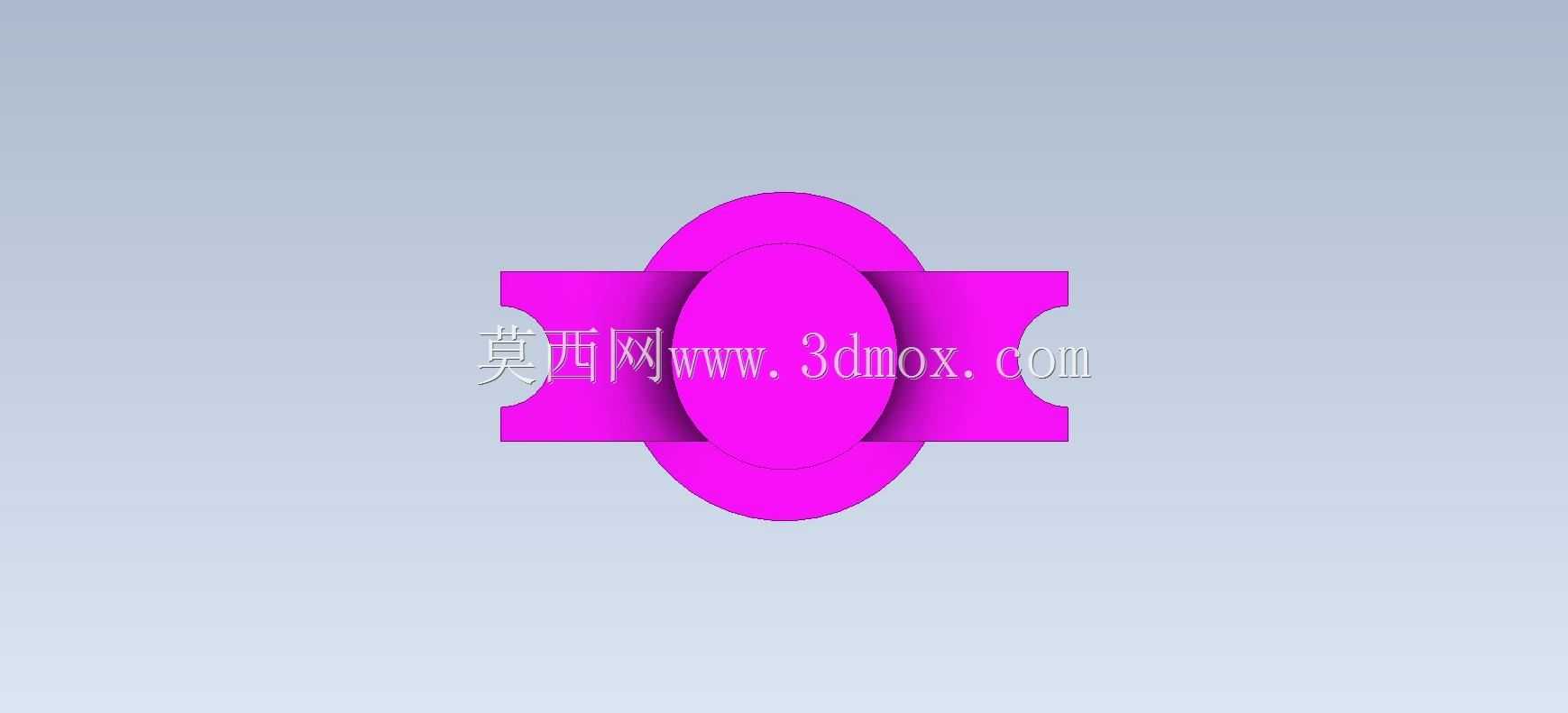

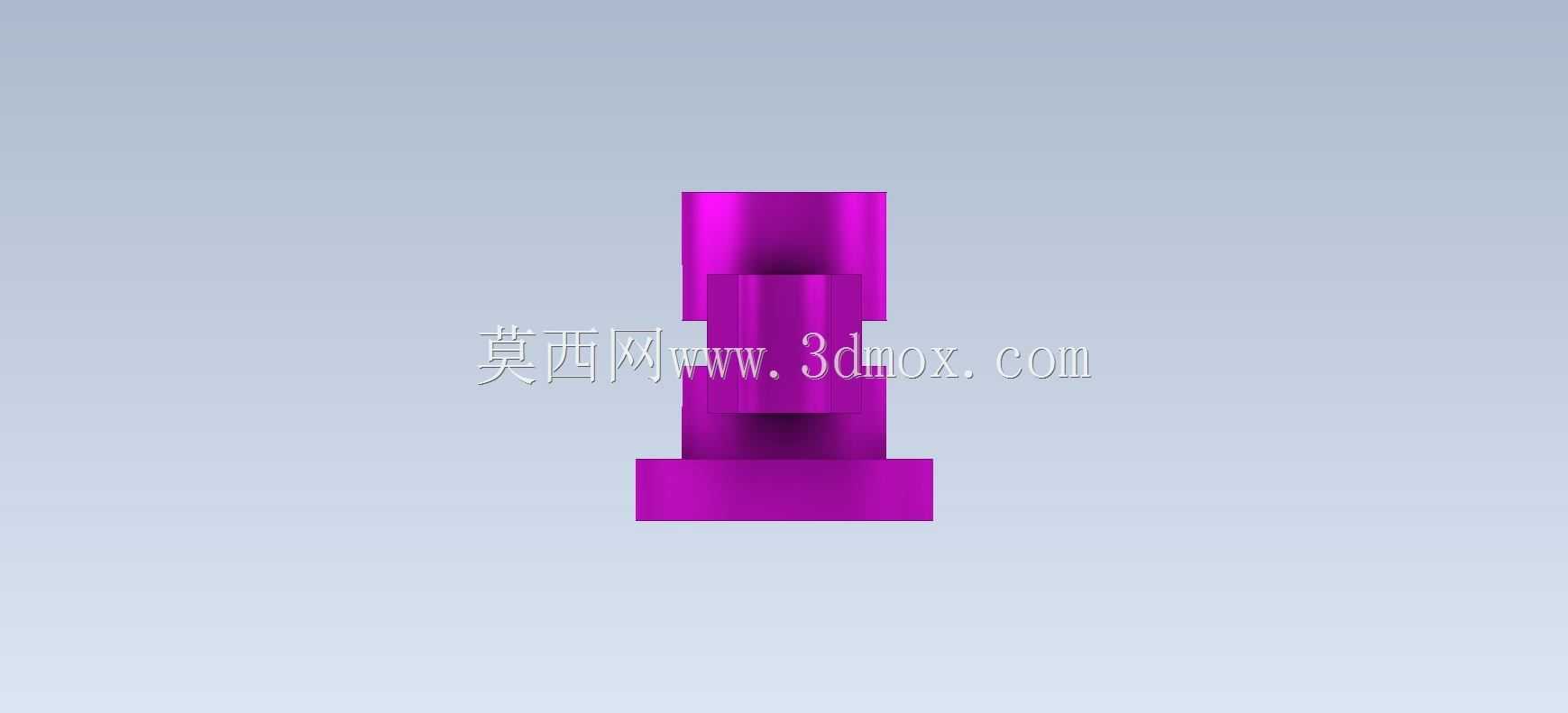

　　先看结构的功能特性，主体的同轴双圆柱段是核心承载部分，大直径圆柱段作为安装贴合面，能够保证构件放置或装配时的接触面积足够，降低单位面积压强，避免长期受压出现接触面凹陷；上方小直径圆柱段可作为定位轴使用，与配套的带孔零件实现间隙或过渡配合，完成径向定位。两侧延伸出的带缺口凸耳结构，是整个构件的安装固定位，凸耳上的半圆缺口是为了适配螺栓穿过时的让位需求，不需要额外加工完整的螺栓过孔，在一些快拆式的工装结构里，这种缺口设计能大幅提升装拆效率，不需要完全拧下螺母就能把构件从安装位取出，调整工位时能节省不少辅助时间。

　　设计这类构件的时候，首先要确定的是双圆柱的同轴度公差，这是整个零件的核心精度要求，如果两段圆柱不同轴，后续装配时会出现定位卡滞、配合间隙不均匀的问题，建模时要优先以公共轴线作为基准，所有特征都围绕这个基准展开。两侧凸耳的对称度也是关键参数，两个凸耳的安装面要和圆柱基座的下端面保持共面，不然装配时会出现一侧贴合、一侧悬空的情况，螺栓紧固后会产生额外的内应力，长期使用容易出现凸耳根部断裂的问题。凸耳根部和圆柱衔接的位置，要做合理的圆角过渡，不能直接用直角衔接，直角位置会产生严重的应力集中，在承受冲击载荷或者频繁拆装的工况下，裂纹很容易从根部萌生，实际生产中这个圆角的半径一般要取壁厚的0.2-0.3倍，既能降低应力集中系数，也不会影响凸耳和安装面的贴合范围。

　　从安装边界来看，这类构件的整体占用空间由圆柱直径和两侧凸耳的外伸长度共同决定，设计时要提前核算安装位的预留空间：圆柱段的直径决定了径向的最小安装空间，要保证周边零件和圆柱面之间留出至少2mm的安全间隙，避免运动过程中发生干涉；凸耳的外伸长度要适配所用螺栓的中心距，缺口的半圆直径要比所选螺栓的公称直径大0.5-1mm，保证螺栓能顺利卡入缺口，同时缺口的开口方向要和拆装方向保持一致，不然快拆设计就失去了意义。圆柱段的轴向高度要根据配合零件的孔深来确定，一般要比配合孔的深度小0.1-0.2mm，保证装配后贴合面能完全压紧，不会出现圆柱段顶起导致贴合面虚接的问题。

　　很多新手在做这类练习建模的时候，容易忽略工艺性的问题，比如把凸耳的厚度设计得太薄，实际生产时如果采用铣削加工，太薄的凸耳在切削力作用下会产生振颤，加工表面质量差，甚至会出现变形；如果采用注塑成型的话，太薄的位置还会出现充填不足、缺料的问题。另外，所有的棱边位置都要设计微小的倒角，一方面是去除加工后的毛刺，避免装配时割手或者刮伤配合零件的表面，另一方面也能在装配时起到导向作用，让零件更容易对准安装位。这类练习构件的建模过程，本质上是在训练设计者把功能需求、工艺要求、装配约束整合到三维模型里的能力，不是单纯把形状画出来就完成了任务，每一个特征的尺寸、每一个圆角的大小、每一个缺口的位置，背后都有对应的工程逻辑，把这些逻辑理清楚，后续做实际工业零件设计的时候才能少出问题，避免设计出来的零件没法加工、没法装配，或者使用寿命达不到要求。
