带凸台卡槽的机械定位支撑块结构

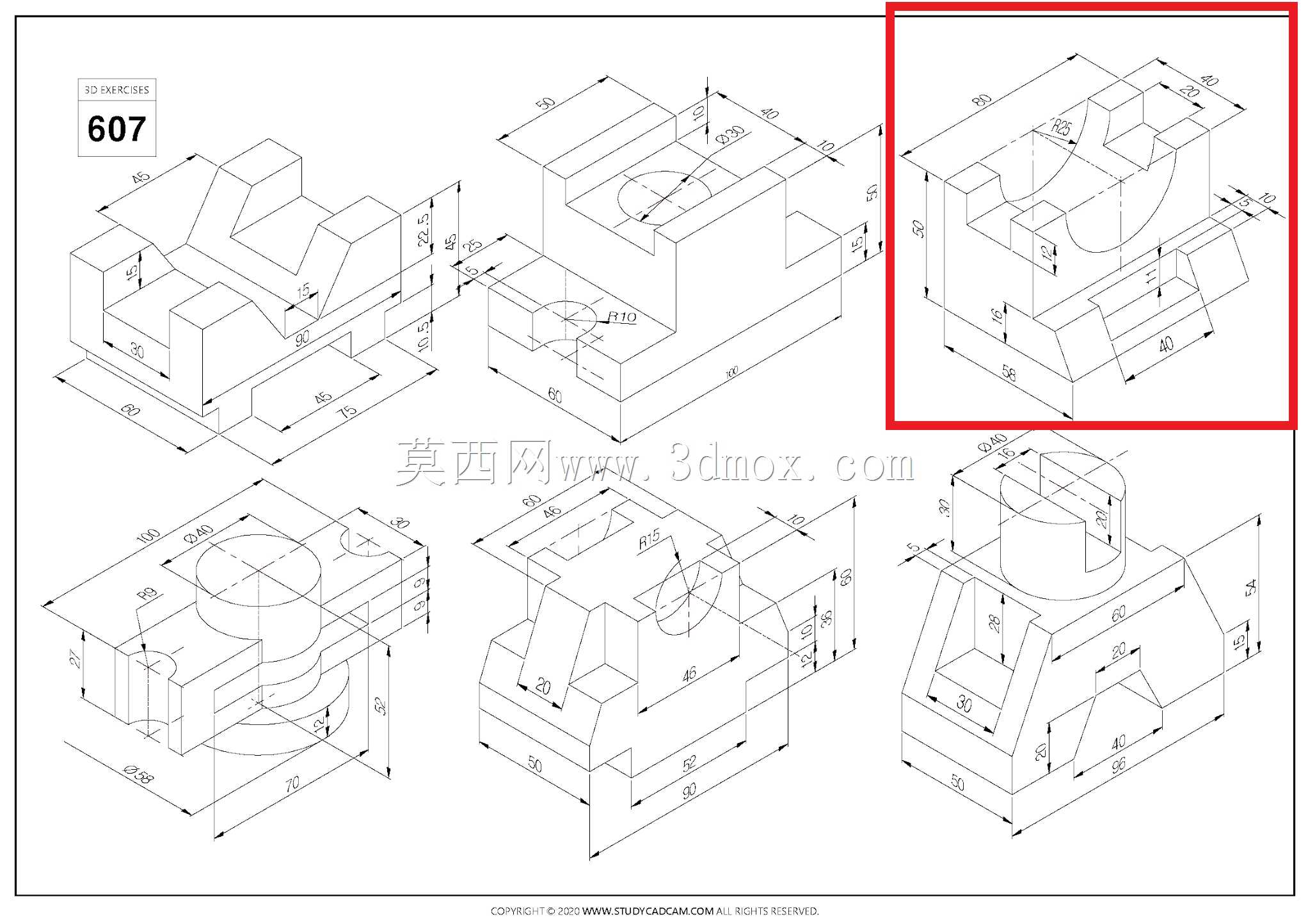

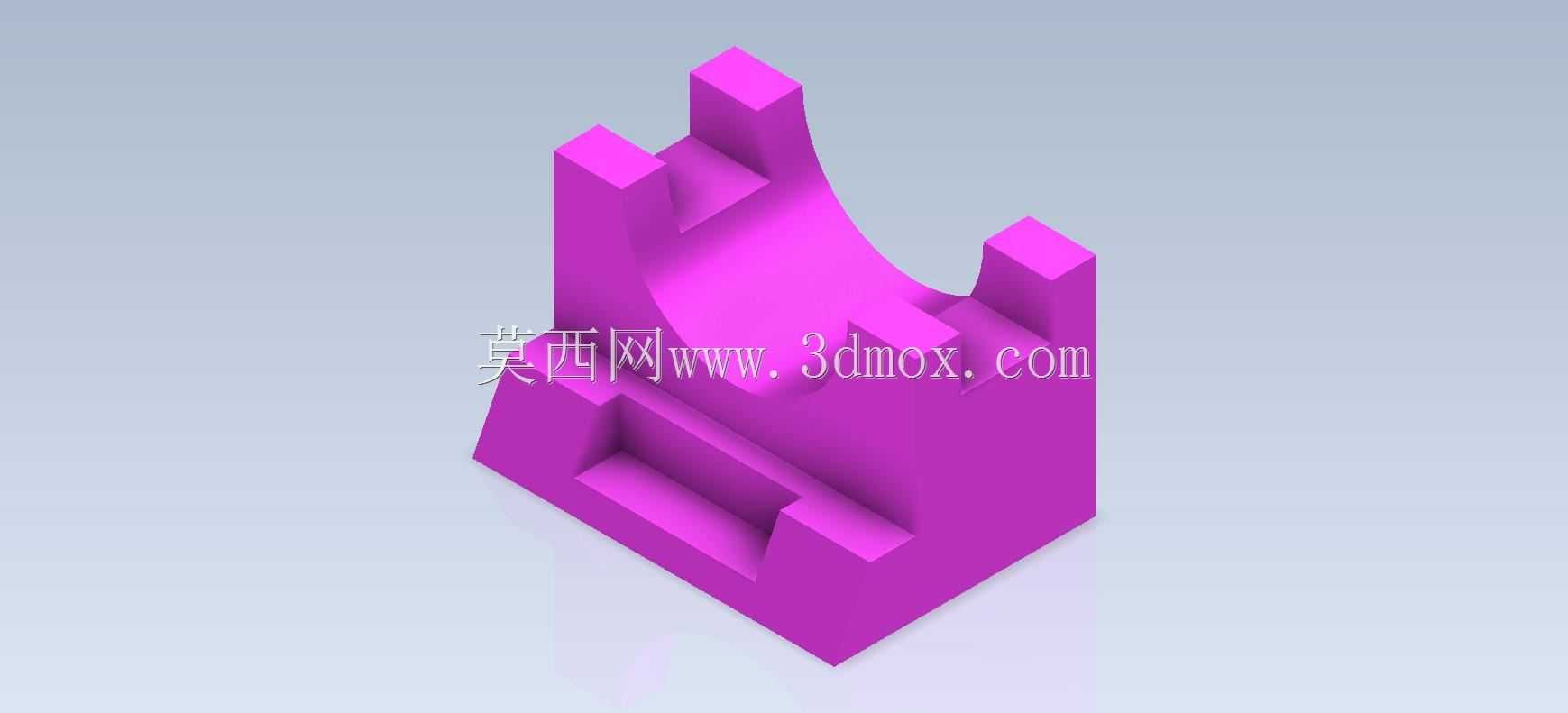

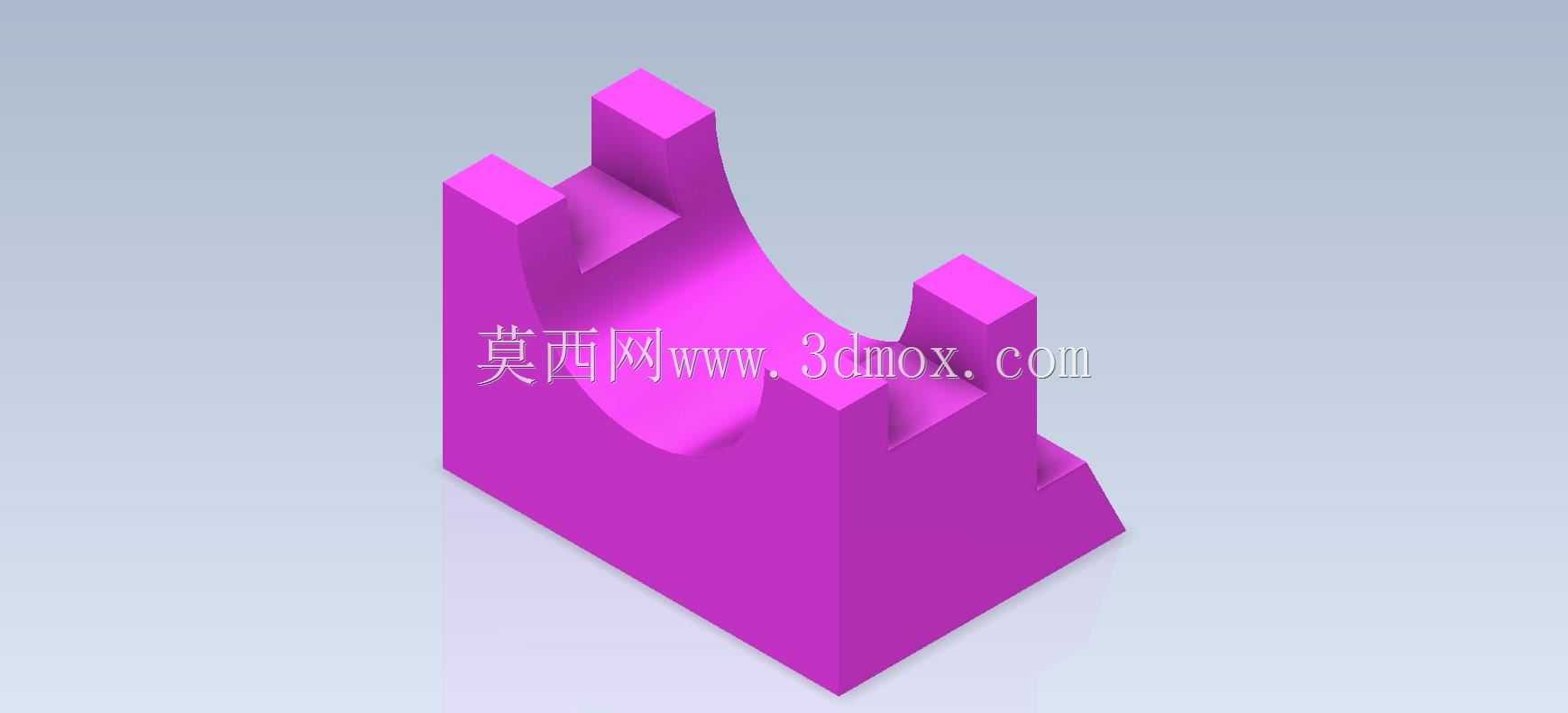

　　在非标自动化生产线的工装夹具设计环节，这类带多组凸台与卡槽结构的支撑定位块是极为常见的基础功能零件，主要承担工件定位、承载支撑以及相邻部件的连接限位作用，广泛应用于电子元器件装配线、小型五金件加工工位、检测设备的载具模组当中。从实际使用场景来看，这类零件通常安装在工装基板的指定工位上，底部平面与基板通过沉头螺栓完成锁附固定，上方的弧形凹槽用于承托轴类、盘类或者带圆弧面的待加工工件，两侧的立式凸台则起到侧向限位作用，避免工件在加工、检测或者流转过程中出现横向窜动，而零件本体上开设的内凹卡槽，一方面可以为工装的压头、检测探针预留避让空间，另一方面也能作为快速装夹的卡位结构，配合快换夹具实现不同规格支撑块的无工具快速更换，大幅缩短产线换型的调试时间。

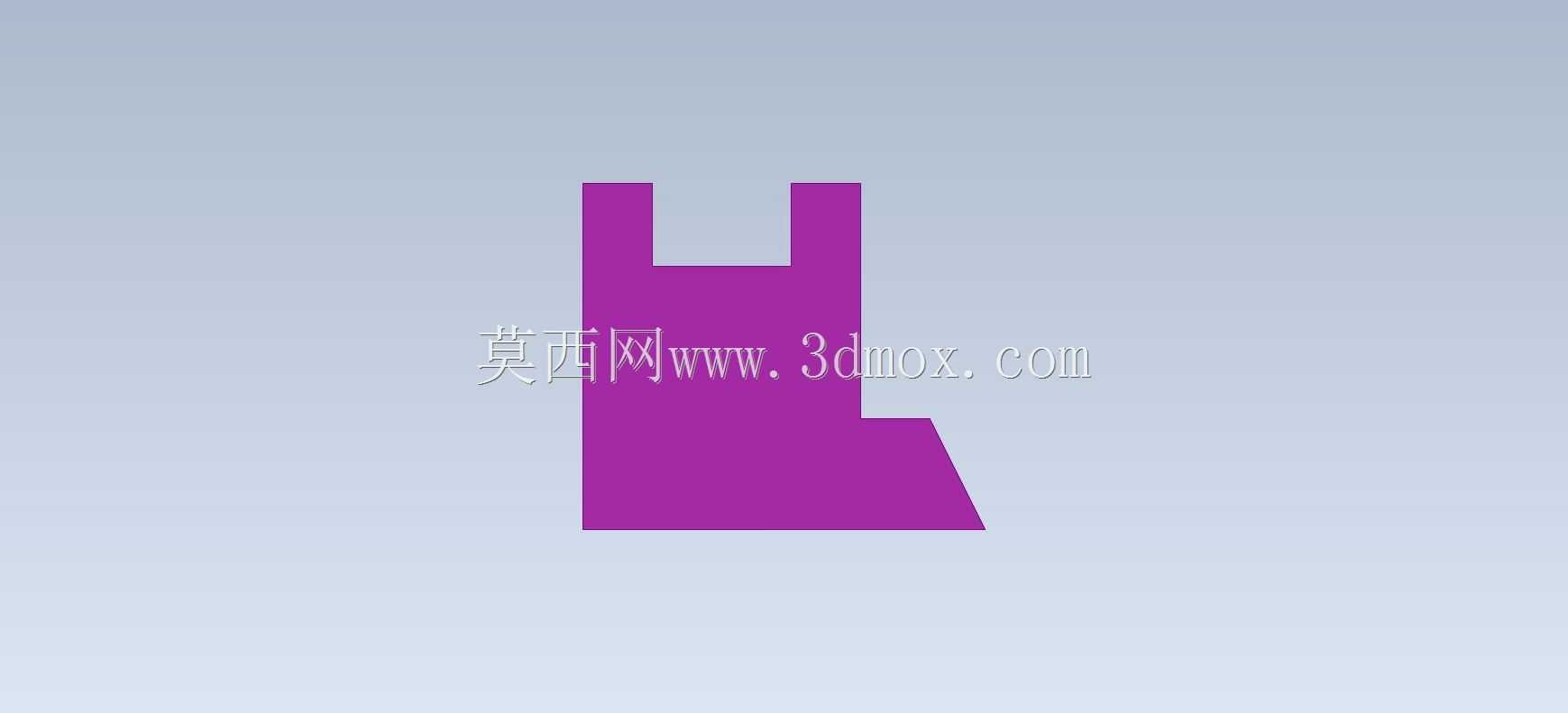

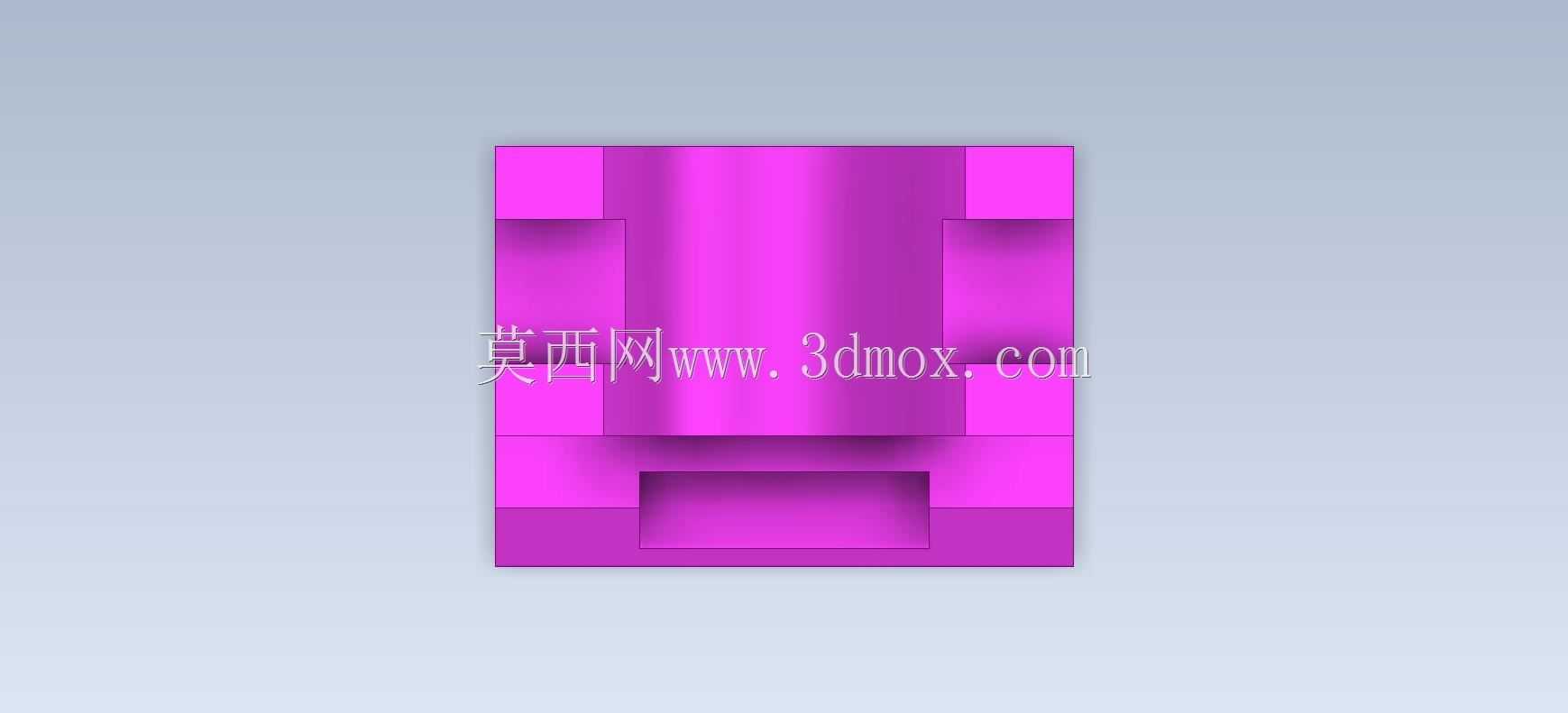

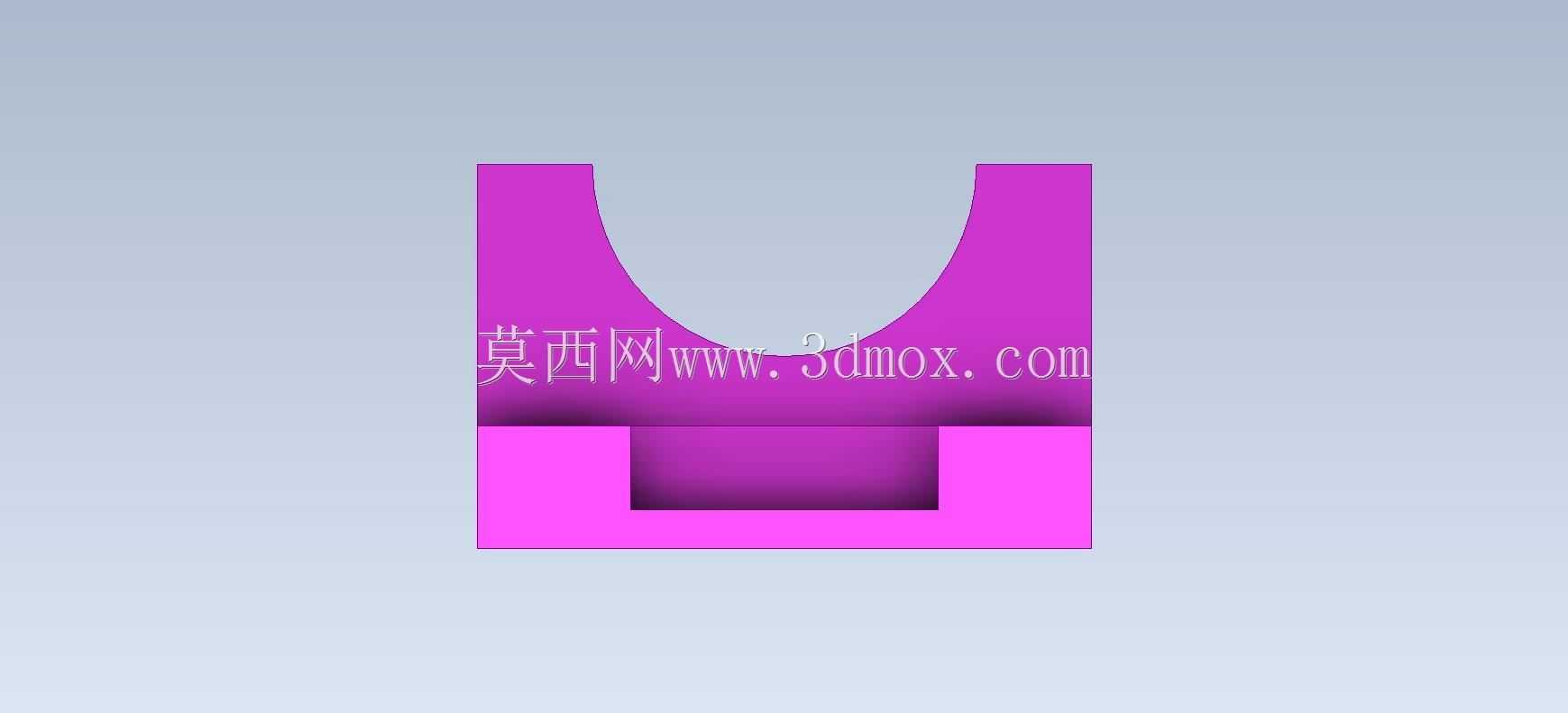

　　从设计思路层面拆解，这类零件的建模过程需要优先确定基准面，通常以零件与基板贴合的底面作为第一设计基准，所有凸台、凹槽、卡槽的尺寸都基于该基准进行标注，避免出现基准累积误差导致后续装配时定位精度不足。弧形凹槽的曲率半径需要与待支撑工件的外圆弧面保持0.1-0.2mm的间隙配合，既保证工件放置时的顺畅度，又不会因为间隙过大导致定位偏移；两侧立式凸台的高度需要根据工件的定位高度差进行设定，通常凸台的定位面要高出工件支撑面3-5mm，保证侧向限位的有效接触长度，同时凸台的边角位置需要做C0.5的倒角处理，避免工件取放时被锐边刮伤，也能减少操作人员调试工装时被划伤的风险。零件本体上的内凹卡槽需要匹配对应压头或者探针的外形尺寸，单边预留0.3mm的避让间隙，防止运动部件与支撑块发生硬碰撞，同时卡槽的深度要满足压头下行的行程需求，避免出现行程干涉。

　　从安装边界与尺寸约束来看，这类支撑块的整体外形通常控制在100mm80mm120mm的范围内，适配大多数小型工装的工位安装空间，底部的安装孔位需要按照标准工装基板的孔距进行设计，通常采用M6的沉头孔，孔位间距遵循20mm的整数倍模数，方便在标准孔系基板上任意调整安装位置。零件的壁厚设计需要保证足够的结构强度，通常主体壁厚不小于8mm，凸台与主体连接的位置需要做R2-R3的圆角过渡，减少应力集中，避免在长期承受工件压紧力的情况下出现根部断裂的问题。在实际加工环节，这类零件通常采用6061铝合金进行铣削加工，表面做阳极氧化处理提升耐磨性能，部分需要更高耐磨要求的工位也会采用POM或者赛钢材质进行加工，避免刮伤工件表面。建模过程中需要重点关注各个特征的布尔运算逻辑，凸台与主体的合并、凹槽与卡槽的切除都要保证特征之间的拓扑关系正确，避免出现碎面、零厚度几何体等问题，导出的工程图需要明确标注各个形位公差，其中底面的平面度要求控制在0.02mm以内，弧形凹槽的同轴度、两侧凸台定位面的平行度都需要控制在0.03mm以内，保证零件加工完成后的定位精度满足产线的使用要求。对于刚接触三维建模的从业者来说，这类零件是非常好的基础练习案例，能够熟练掌握拉伸、切除、倒角、圆角等基础建模命令的使用，同时也能理解机械零件设计中基准选择、公差配合、安装避让等核心设计逻辑，为后续复杂工装、整机设备的设计打下扎实的基础。在实际的设计迭代过程中，这类支撑块还可以根据具体的工件形态调整弧形槽的尺寸、凸台的位置以及卡槽的形式，比如在需要防呆的工位上，可以将其中一侧的凸台高度做差异化设计，避免工件反向放置；在需要检测工件到位情况的工位上，可以在支撑块内部预留传感器安装孔，集成到位检测功能，进一步提升工装的集成度。
