带安装耳法兰式杯形密封端盖结构

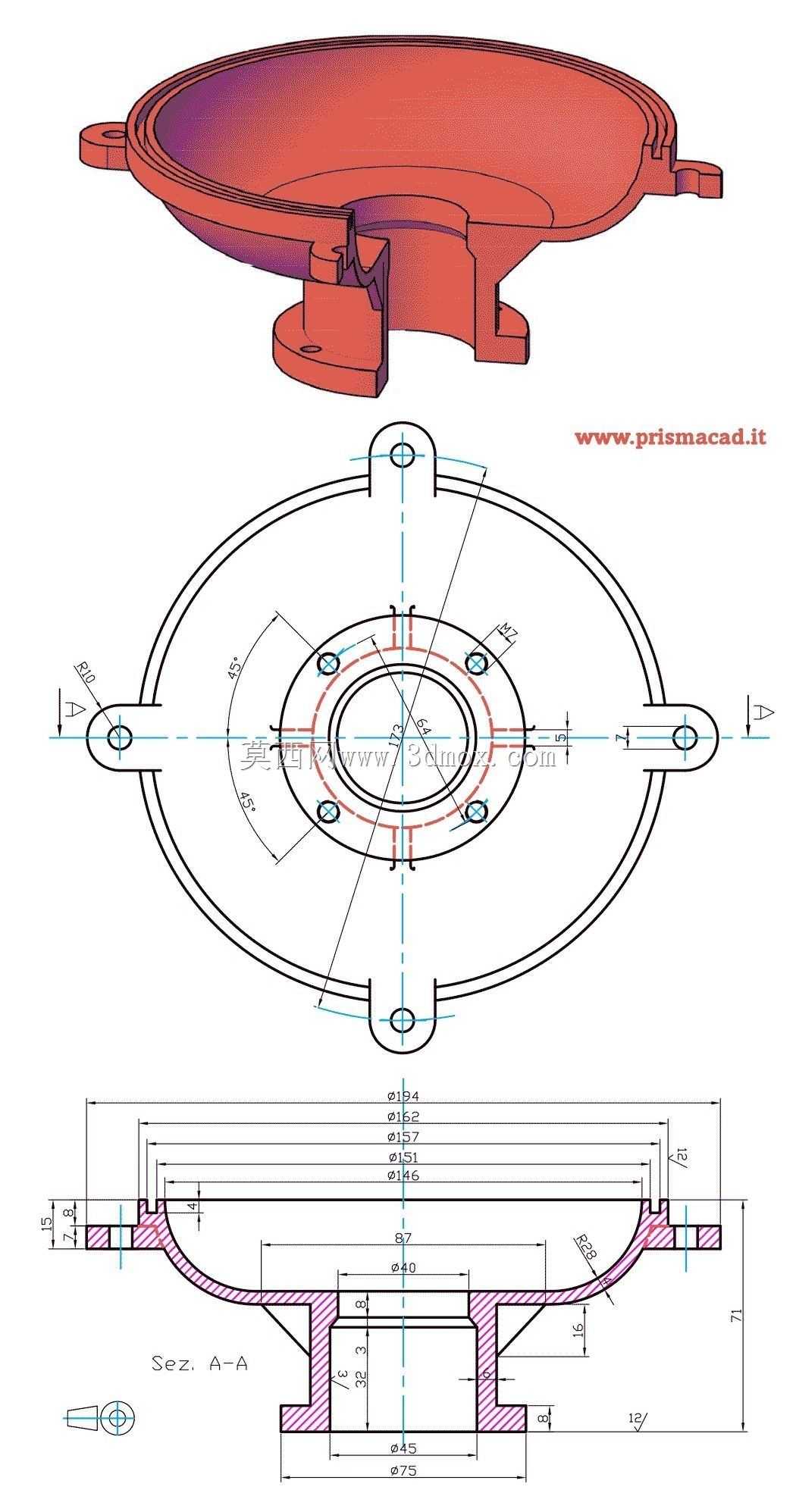

　　这类带侧装耳的杯形端盖结构，在流体输送管路、小型承压腔体、低压泵阀组件的端部密封场景中十分常见，日常做三维建模练习时选这类结构，能同时覆盖回转特征、阵列特征、安装位避让、密封面设计多个核心建模技能点，对刚接触结构设计的从业者来说是非常典型的实操训练载体。从实际工况适配来看，这类端盖主要承担腔体端部的封堵、介质阻隔、外部杂质防护作用，部分同结构改型还会在中心开孔作为轴穿位，配套密封圈实现动密封衔接，在小型液压站辅件、气动元件端封、小型减速机端盖、家用增压泵腔体封盖等场景都能看到同逻辑的结构应用。

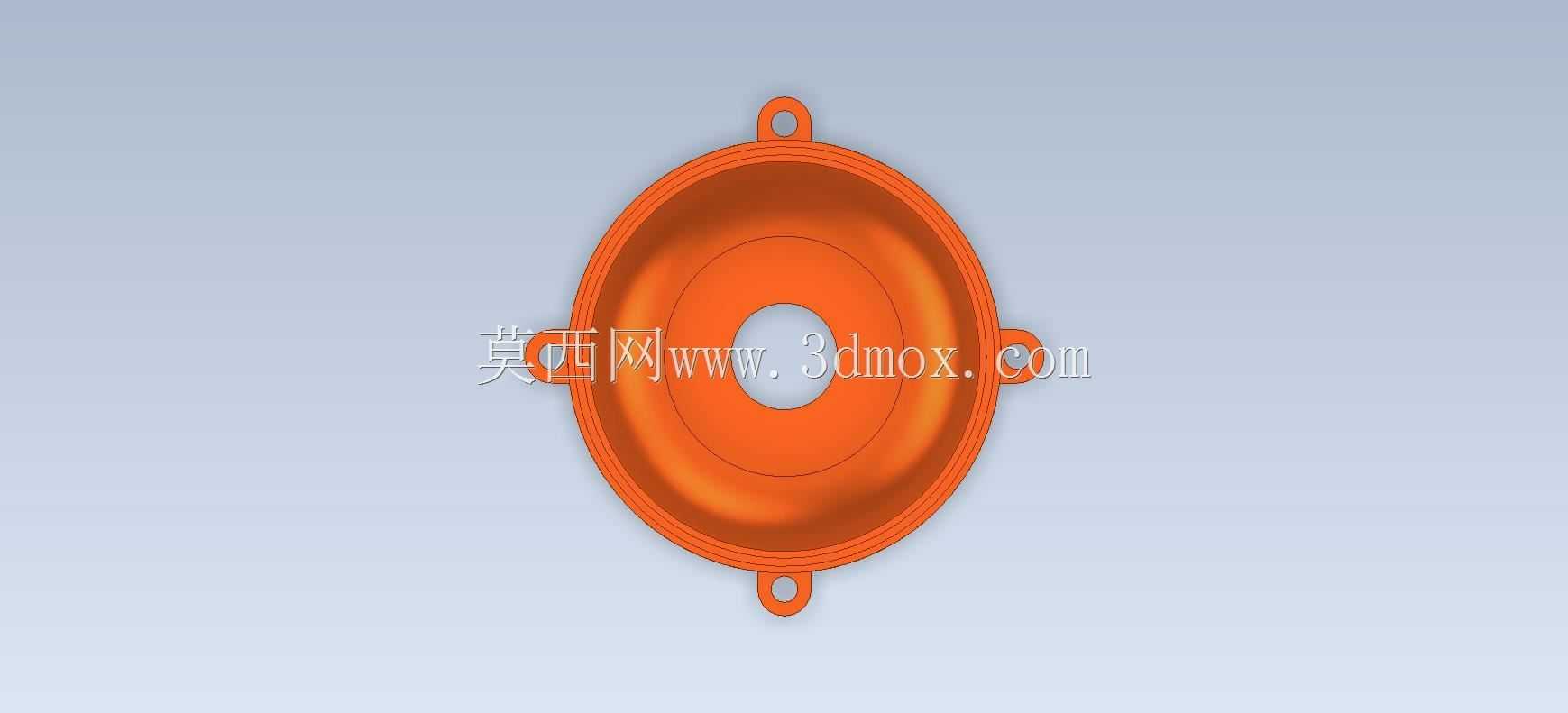

　　设计这类结构时，首先要匹配对接腔体的内径尺寸，端盖的嵌入段外径要比腔体内径小0.1-0.3mm的装配间隙，避免过盈压装导致壳体变形，间隙过大则会出现密封件偏移、介质渗漏的问题。端盖外缘的法兰边厚度要根据承压等级核算，常规0.6MPa以下的低压工况，法兰边厚度取3-5mm即可满足强度要求，法兰边与嵌入段的衔接位置要做R1-R2的圆角过渡，避免应力集中导致装配受力后法兰边开裂。侧面均布的四个安装耳是这类结构的核心安装位，每个耳片上的通孔尺寸要匹配对应规格的安装螺丝，比如M4螺丝对应4.5mm的通孔，耳片的外伸长度要保证螺丝安装时扳手有足够的操作空间，不会和端盖主体产生干涉，四个耳片采用环形阵列排布，保证安装时受力均匀，不会出现单侧压紧导致的密封面翘曲问题。

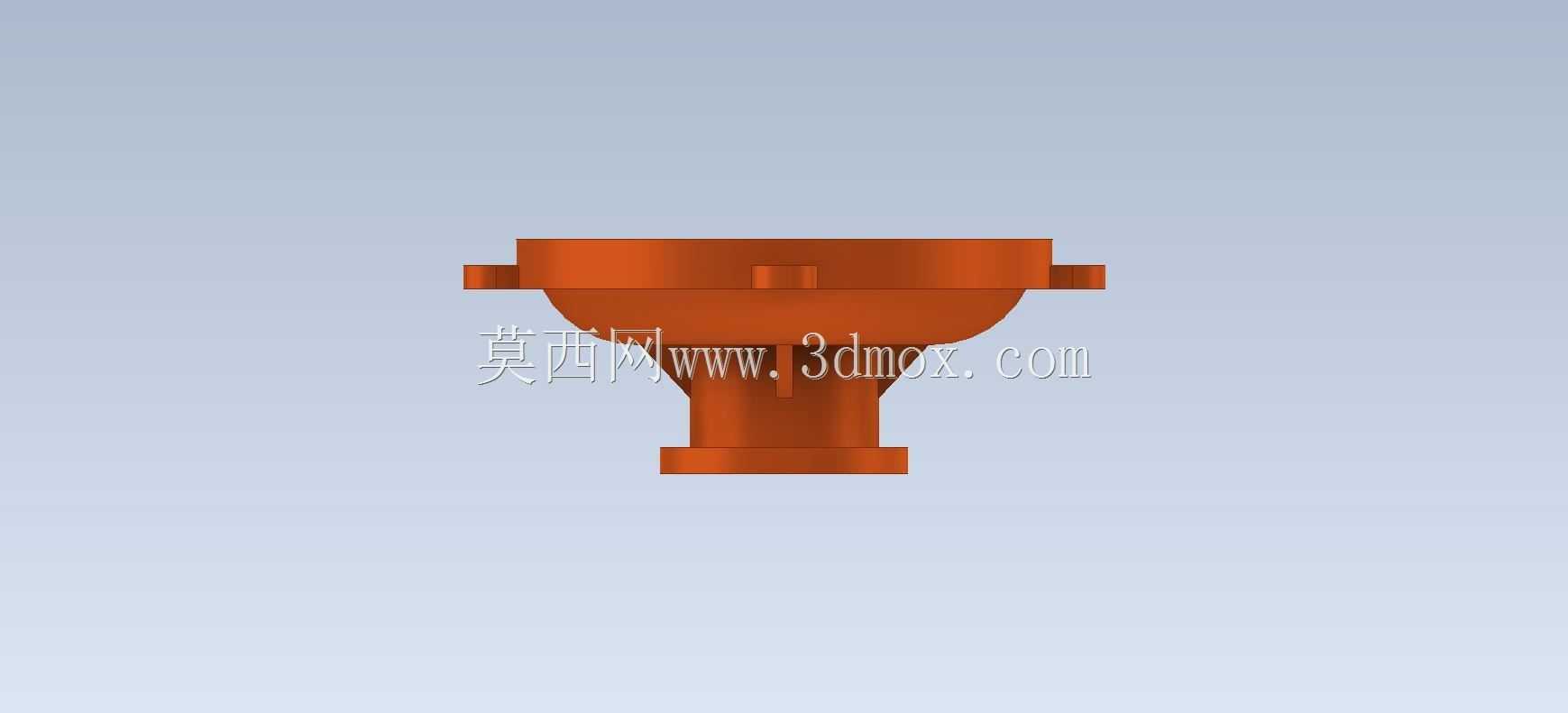

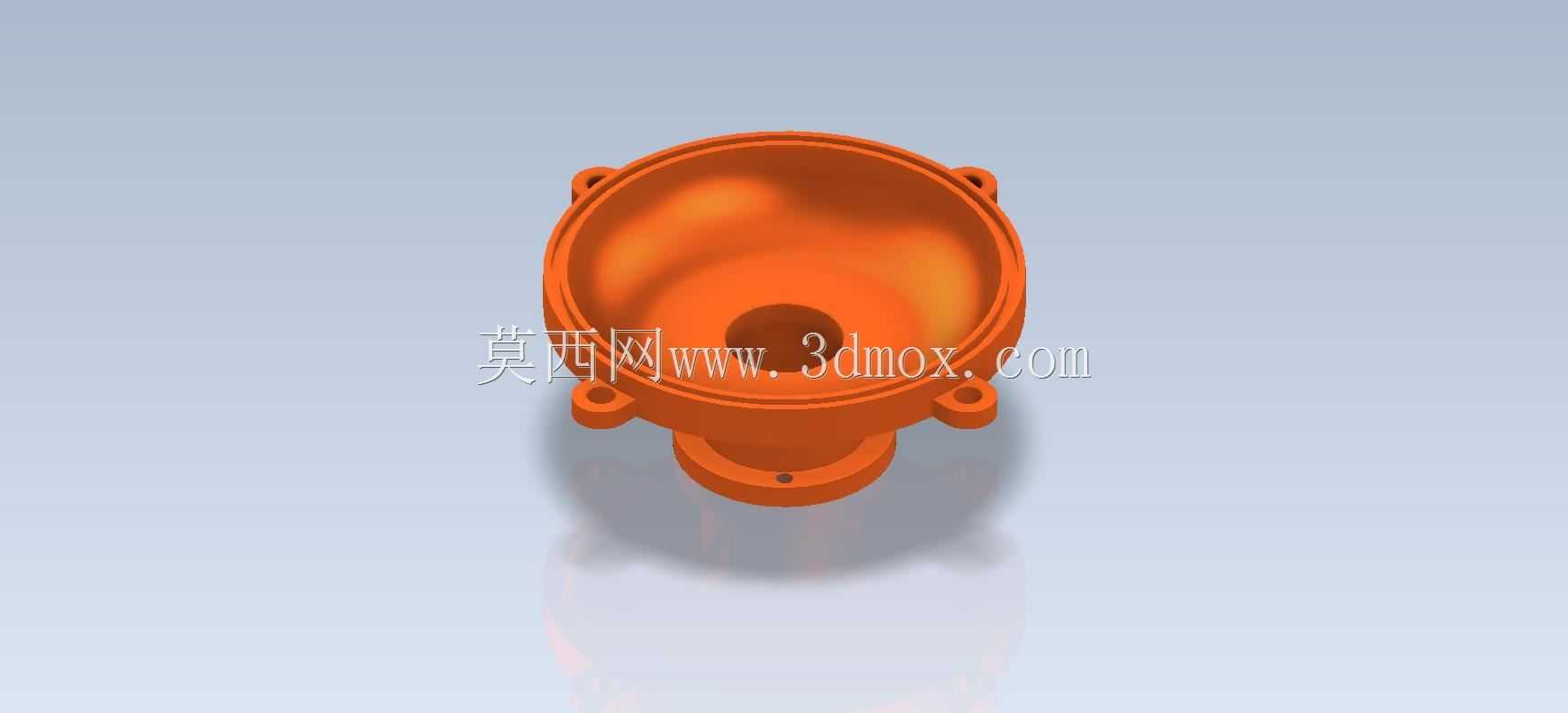

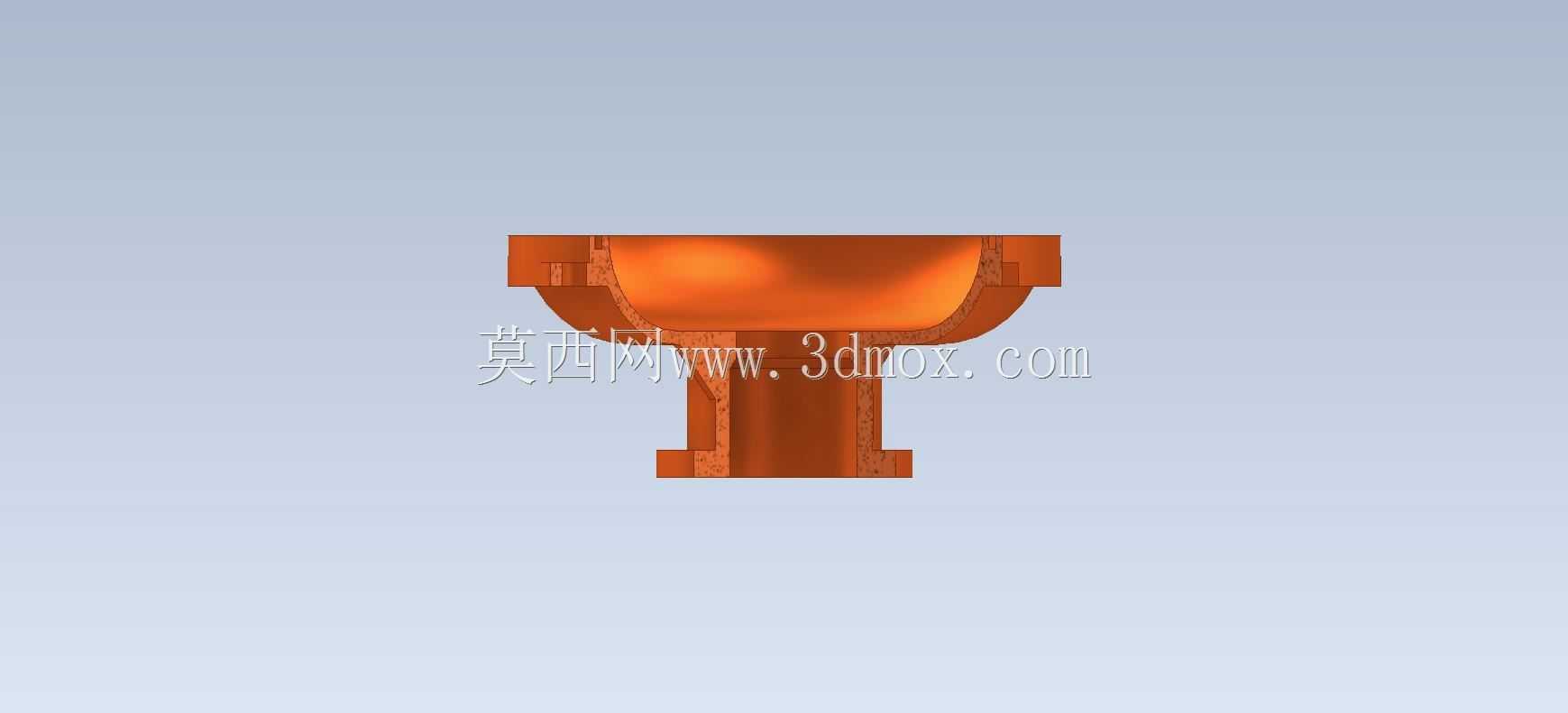

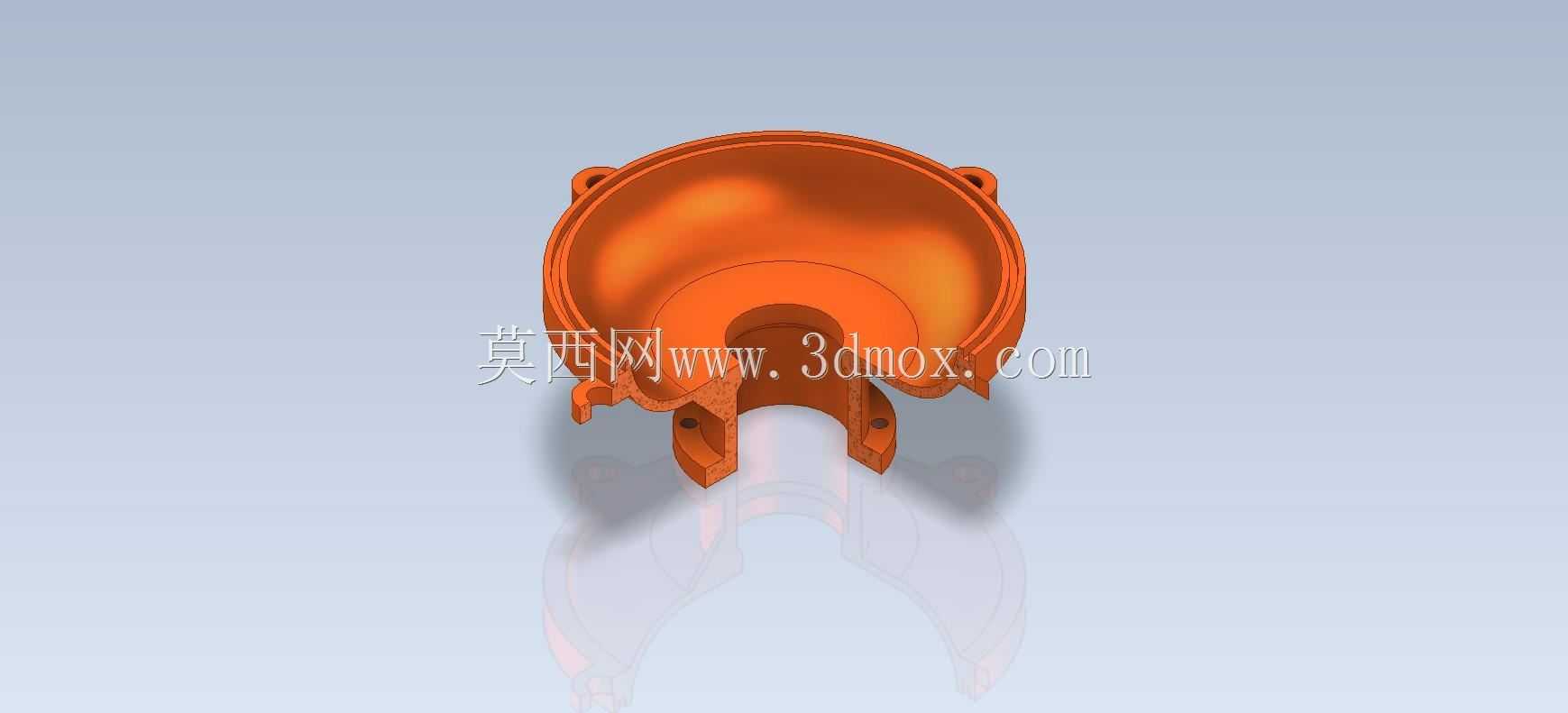

　　端盖内部的型腔设计要匹配腔体内部的构件轮廓，比如本次练习的结构内部做了渐变的弧形过渡，一方面是减少端盖自身重量，降低材料成本，另一方面弧形内壁可以减少介质流动时的紊流冲击，降低流体噪音，同时避免直角位置的介质残留，对于输送有少量杂质的流体场景，弧形内壁也能减少杂质挂壁堆积的问题。中心位置的凸台结构是这类端盖的常见设计，凸台一方面可以作为定位止口，和内部的轴承、密封件配合实现径向定位，另一方面凸台的端面可以作为轴向压紧面，固定内部构件的轴向位置，避免设备运行时内部构件出现窜动。凸台侧面的小定位孔，是用来安装定位销或者紧定螺丝的，防止端盖安装后出现周向转动，保证安装位置的一致性。

　　建模过程中要注意几个容易出错的细节：安装耳和法兰主体的衔接位置要做圆角处理，不能直接直角相接，否则注塑或者压铸生产时会出现应力集中导致的开裂问题，同时直角位置的模具加工难度也更高，生产时容易出现缺料缺陷。端盖的所有外露棱边都要做0.5mm的倒角，去除锐边，避免装配时划伤操作人员，也避免安装过程中锐边割伤密封胶圈导致密封失效。如果是用于有密封要求的场景，法兰的贴合面要保证平面度在0.1mm以内，表面粗糙度不高于Ra3.2，保证和腔体端面贴合时没有缝隙，配合密封垫或者密封胶实现可靠密封。

　　从安装边界来看，这类端盖的整体外径要比对接腔体的法兰外径小2-3mm，避免安装时和周边的管路、固定件产生干涉，安装耳的外圆尺寸要控制在安装空间允许的范围内，比如安装在狭小设备腔体内的端盖，耳片不能超出设备壳体的内壁轮廓，否则会出现装配卡滞。中心凸台的伸出长度要根据内部构件的安装深度确定，不能过长顶到内部的叶轮、齿轮等运动部件，也不能过短导致定位失效，一般凸台伸出长度比内部配合件的定位深度大0.2-0.5mm，保证压紧后没有轴向窜动间隙。

　　这类结构虽然看起来简单，但涵盖了机械结构设计中最基础的安装定位、密封适配、强度校核、工艺性考量等多个核心要点，很多复杂的壳体类、端盖类零件都是在这个基础结构上演变而来的，把这类基础结构的设计逻辑摸透，后续做更复杂的承压腔体、泵阀壳体设计时，就能快速理清设计思路，避免出现装配干涉、密封失效、强度不足等常见问题。做建模练习时也不要只追求外形相似，要多思考每个结构特征对应的实际作用，结合工况需求去调整尺寸参数，才能真正把建模技能和实际设计需求结合起来，而不是单纯的画形状。
