方形法兰式液压油路连接接头结构

　　做液压系统集成的时候，这类带方形安装法兰的接头是管路布局里最常用的连接件之一，很多刚接触三维建模的工程师容易忽略这类零件的安装边界细节，最后装配时才发现干涉或者密封失效的问题。先从实际应用场景说，这类接头主要用在液压阀块、泵组出油口、油缸进出油口的端面连接位置，和普通螺纹直接头不同，方形法兰的四个安装孔可以提供更稳定的压紧力，在中高压油路工况下，比单纯螺纹连接的抗脉冲能力强很多，不会因为设备长期振动出现螺纹松动渗油的问题。

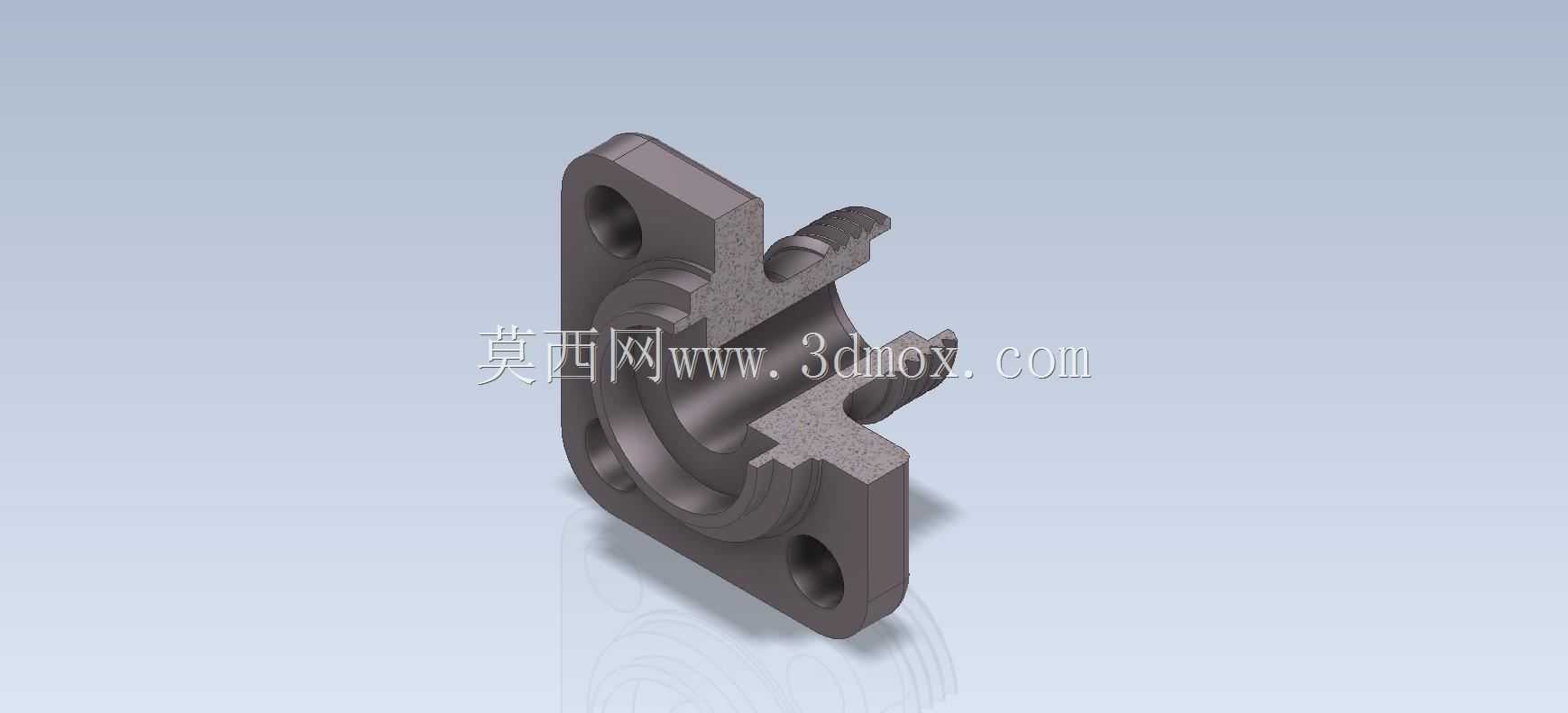

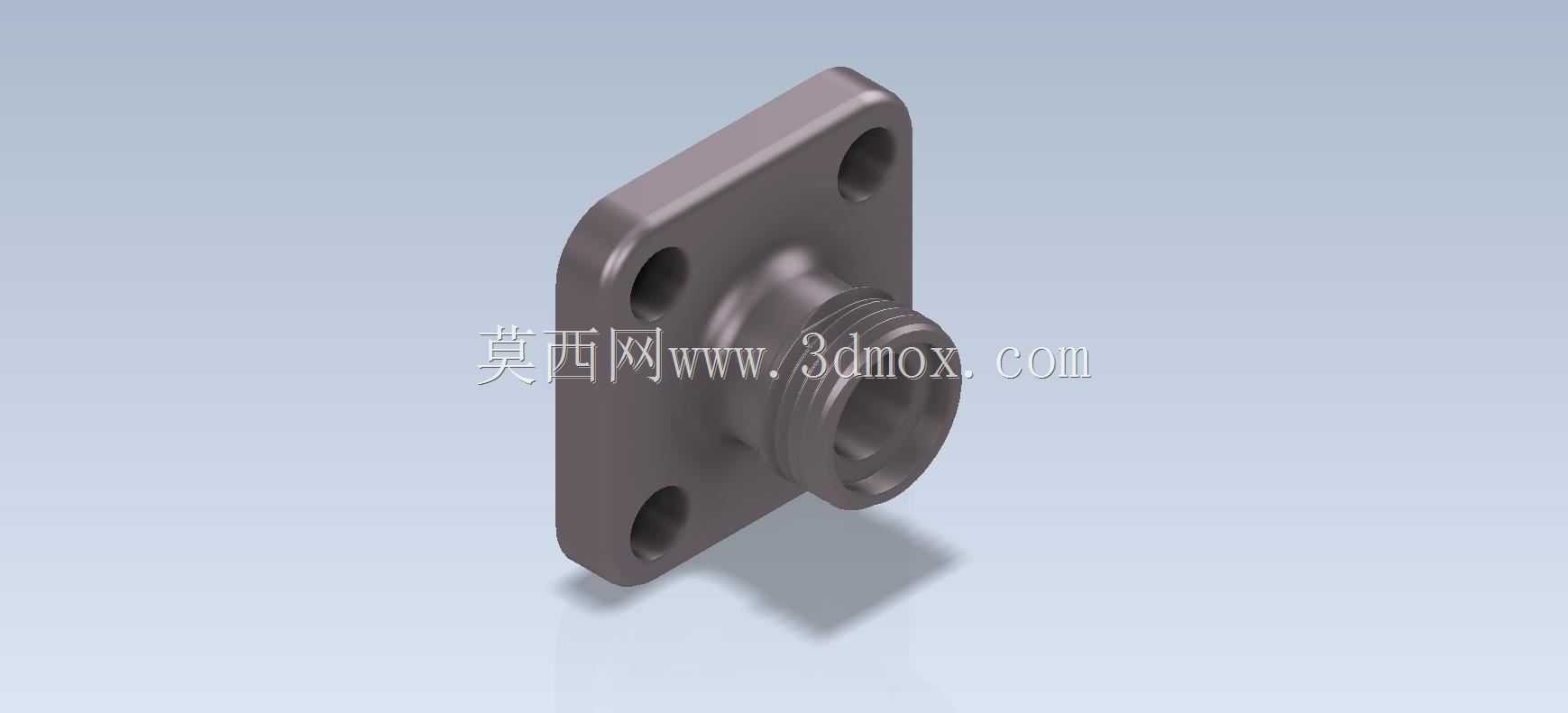

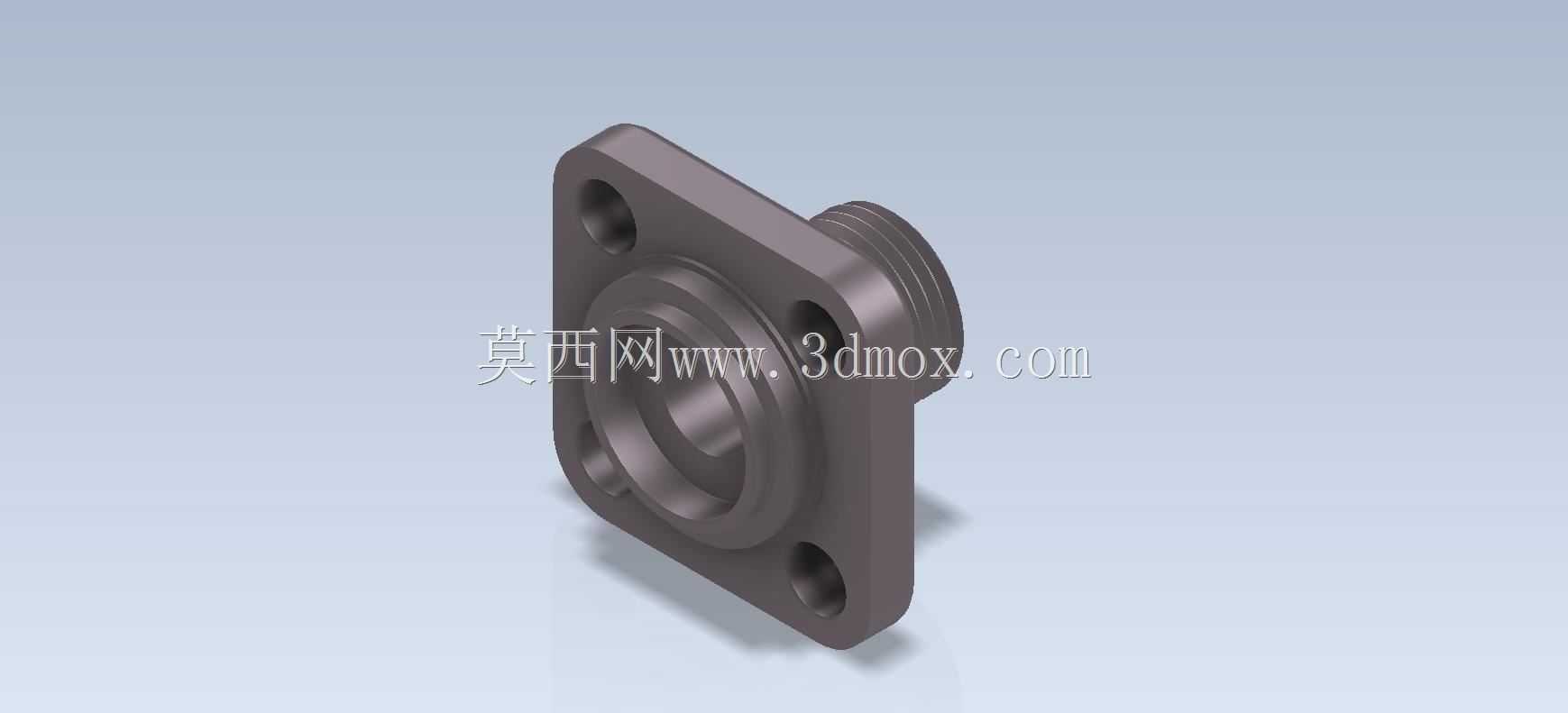

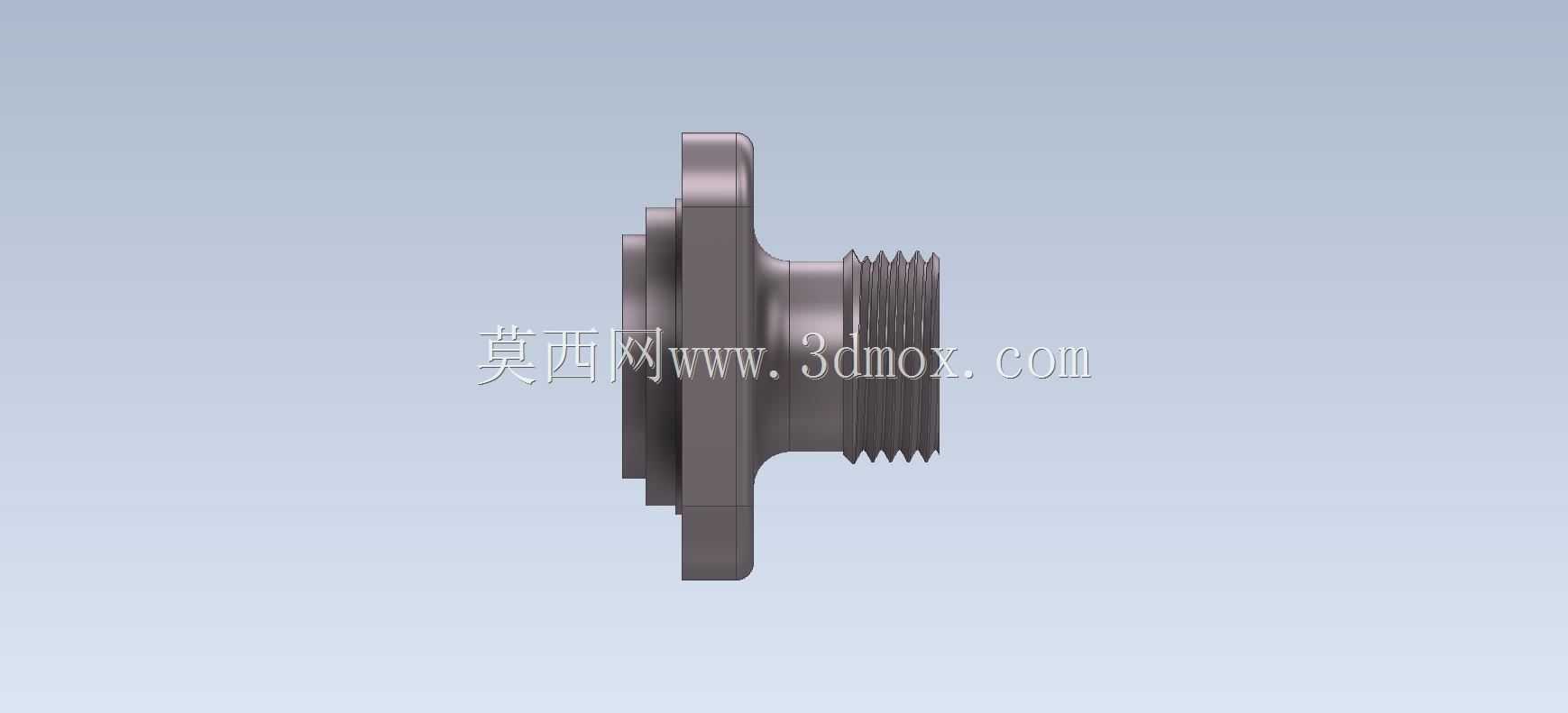

　　从功能特性上拆解，这个零件的主体分为三个功能段：方形安装法兰盘、中间的密封定位腔体、外侧的外螺纹连接段。法兰盘上的四个通孔是穿装固定螺栓用的，设计的时候要注意孔的位置度公差，四个孔的中心距必须和对接端面上的螺纹孔中心距严格匹配，不然螺栓装不上，强行拧螺栓会导致法兰面倾斜，密封件压缩量不均匀，高压下很容易漏油。中间的内凹腔体是用来装O型密封圈或者组合密封垫的，腔体的深度要和密封件的压缩比匹配，一般O型圈的压缩量控制在15%-25%之间，深度太深密封压不紧，太浅会把密封件压溃，长期使用容易老化失效。外侧的外螺纹段是用来连接液压胶管或者硬管的管接头，螺纹的规格要和常用管路通径匹配，螺纹收尾处要做退刀槽，避免管接头拧到底的时候顶到法兰端面，出现安装间隙。

　　设计思路上，做这类零件的三维建模首先要确定通径大小，也就是中间流道的直径，这个尺寸直接决定了接头的通油能力，要根据管路的流量和流速计算，一般液压系统的管路流速控制在3-5m/s，通径太小会导致压力损失过大，油温升高太快，太大则会增加接头的整体尺寸，占用不必要的安装空间。法兰盘的厚度要根据工作压力计算，高压工况下法兰盘如果太薄，螺栓拧紧的时候会出现法兰变形，导致密封面贴合不严，四个安装孔的位置要避开中间腔体的壁厚，不能出现孔和腔体打通的情况，法兰的四个边角要做倒角处理，避免安装的时候划伤操作人员，也能减少应力集中，避免长期受压力脉冲出现边角开裂。

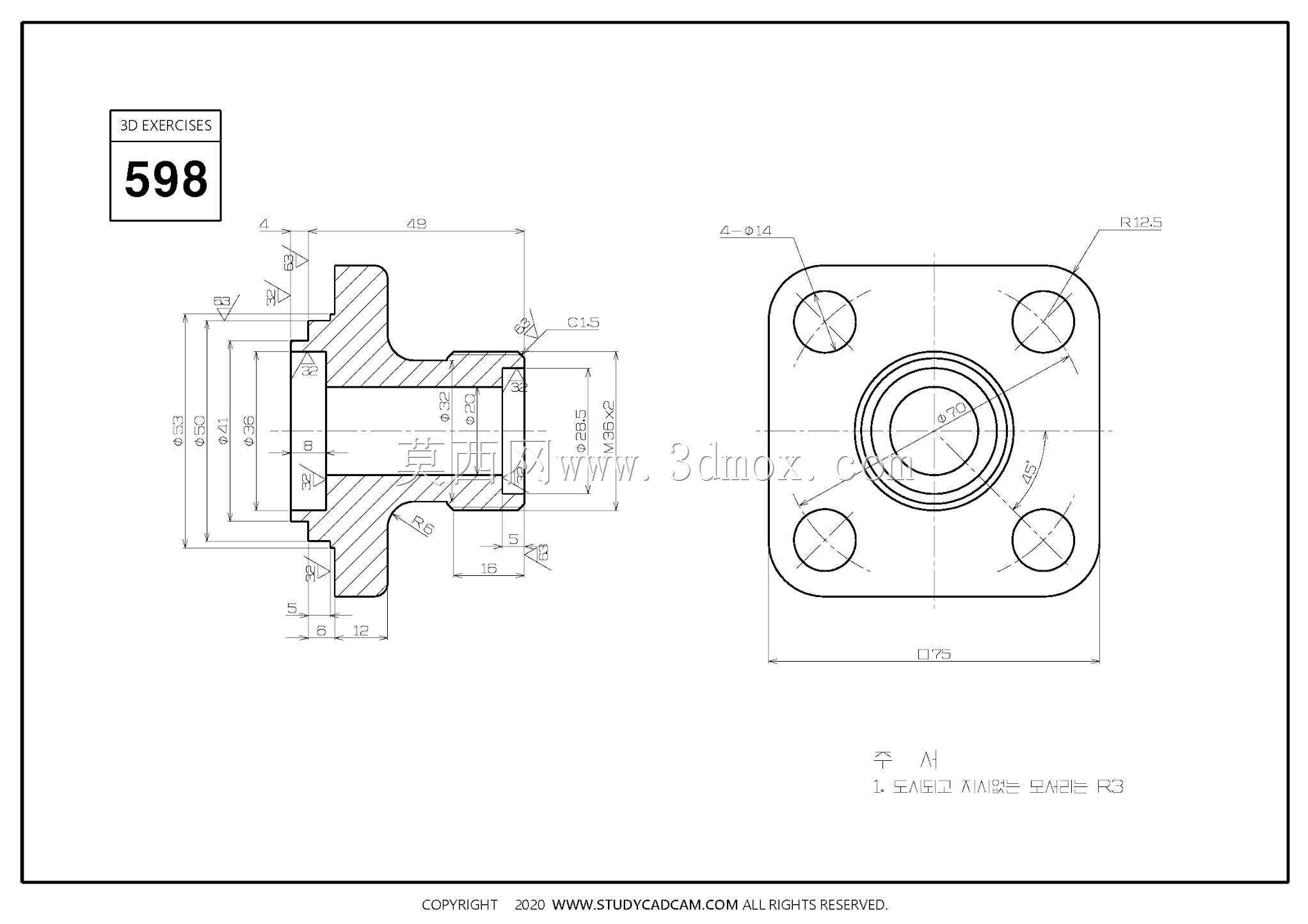

　　外形尺寸和安装边界方面，这类接头的安装空间要预留足够的螺栓操作空间，四个螺栓的位置外侧要留出扳手活动的余量，一般至少要留出螺栓公称直径1.5倍的空间，不然装配的时候扳手伸不进去，没法拧紧螺栓。外螺纹段的长度要根据对接的管接头长度确定，要保证管接头拧入后有足够的螺纹啮合长度，同时不能让螺纹末端顶到对接的管路内壁，避免截流。中间密封腔体的内径要比流道直径大2-3mm，给密封件留出安装定位的台阶，台阶处要做圆角过渡，避免尖锐棱角割伤密封件。建模的时候还要注意各个同轴度的要求，法兰的密封端面要和外螺纹的轴线、中间流道的轴线保持垂直，垂直度公差一般控制在0.02mm以内，不然安装后密封面会出现偏斜，哪怕螺栓拧得再紧也会出现渗漏。

　　很多新手做这类练习模型的时候，容易把各个特征的比例做失调，比如法兰盘做的太薄，或者外螺纹段太长，要么就是安装孔的位置离法兰边缘太近，导致螺栓安装的时候侧边没有足够的支撑强度。实际工程应用里，这类接头的材质一般用45号钢调质处理，或者304不锈钢用于有防腐要求的工况，表面处理一般做发黑或者镀锌，避免生锈。建模的时候还要考虑加工工艺性，比如法兰盘的端面要留磨削余量，密封面的粗糙度要达到Ra1.6以上，才能保证密封效果，外螺纹的精度一般选6g级，和管接头的内螺纹配合间隙合适，不会出现过紧拧不动或者过松漏油的问题。流道的内壁要做光滑过渡，不能有台阶或者锐角，避免油液流动的时候产生紊流，增加压力损失，同时也能减少杂质在拐角处沉积的概率，降低油路堵塞的风险。
