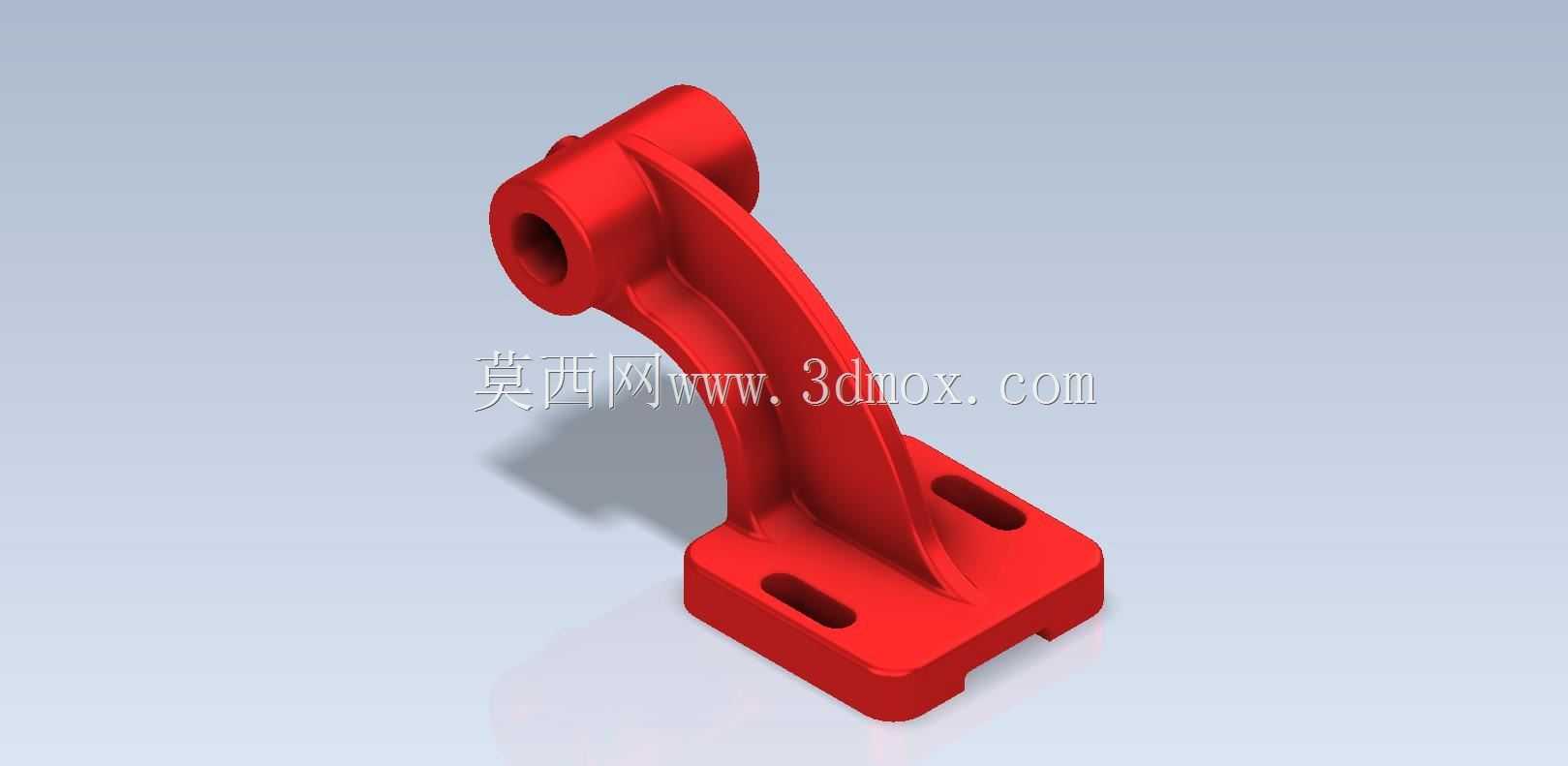

这类带斜向支撑臂的铰接支座,在轻工输送线、小型自动化专机的辅助支撑结构里十分常见,日常做设备改型时经常会碰到类似的安装需求。它的核心作用是为需要小角度摆动的从动构件提供稳定的铰接支点,同时通过一体化的底座结构直接固定在设备型材框架或者安装基板上,省去额外拼接转接件的装配工序,能有效压缩现场安装的调试周期。
从结构功能拆分来看,上端的带通孔筒状结构是核心铰接位,孔内壁需要与配套的铰接销轴做间隙配合,加工时要严格控制孔的圆柱度与内壁粗糙度,避免销轴转动时出现卡滞或者偏磨,实际选型时这个铰接孔的内径要匹配对应销轴的直径公差,通常选H8/f7的配合精度就能满足多数中低速摆动的工况需求。筒身外侧做了加厚的环形凸缘,一方面是提升铰接部位的结构强度,避免长期受径向载荷时出现孔口开裂,另一方面也能为铰接处的防尘垫圈、限位卡簧预留安装空间,不用额外设计挡圈槽的外接结构。

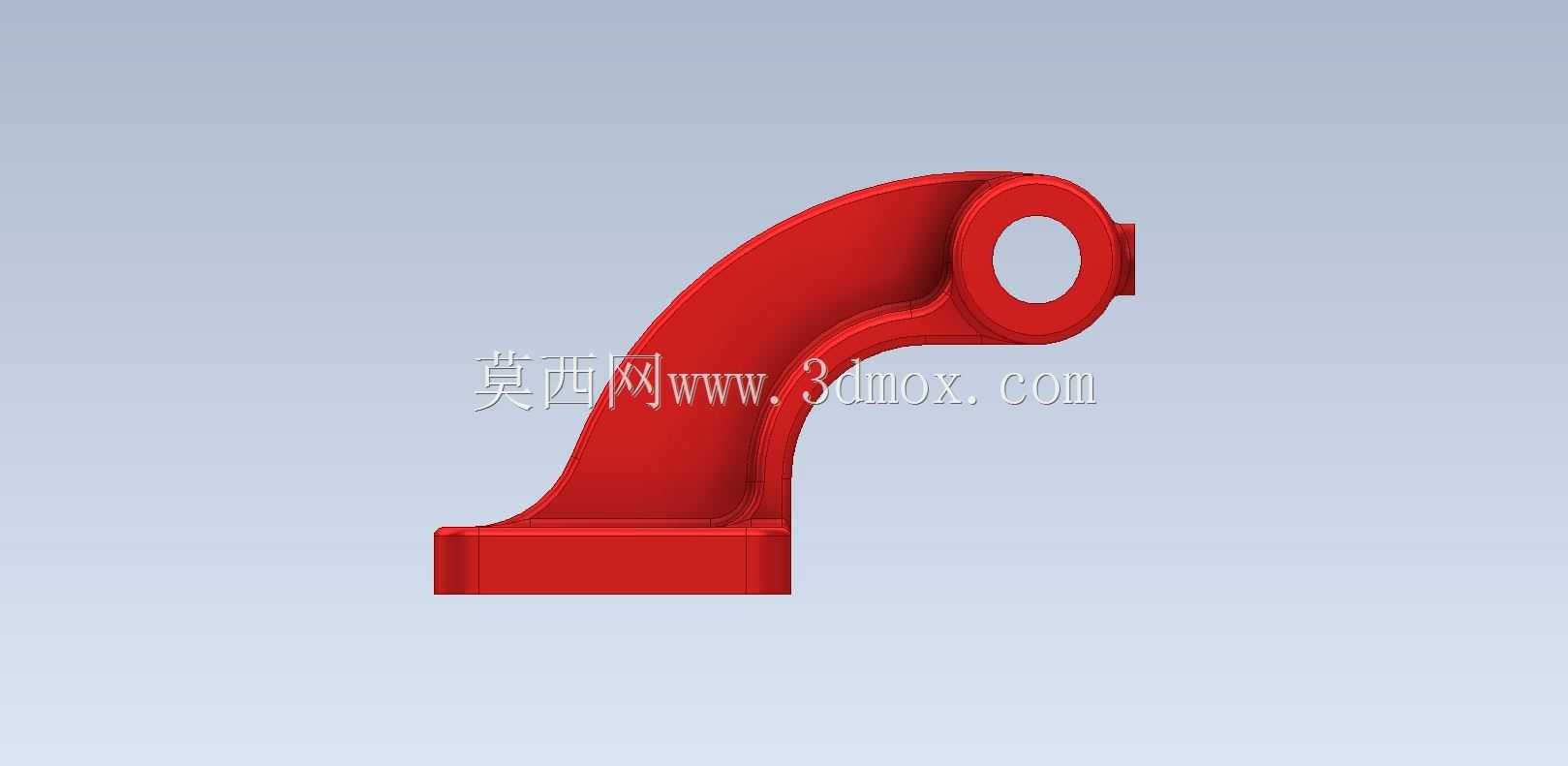

中间的斜向支撑臂采用了变截面的流线型过渡设计,不是等厚度的直臂结构,靠近上端铰接筒的位置截面更宽,顺着受力方向逐渐收窄到底座连接处,这种设计是按照悬臂梁的弯矩分布做的优化,铰接端受的弯矩最大,对应位置的截面惯性矩更大,能把工作时的应力分散到整个臂身,不会在根部出现应力集中的问题。臂身两侧做了内凹的减重槽,在不降低整体结构强度的前提下,能减少零件的整体重量,同时也节省了加工原材料的用量,要是采用铸造工艺生产的话,这种均匀的壁厚设计也能避免铸件出现缩孔、冷隔的缺陷。

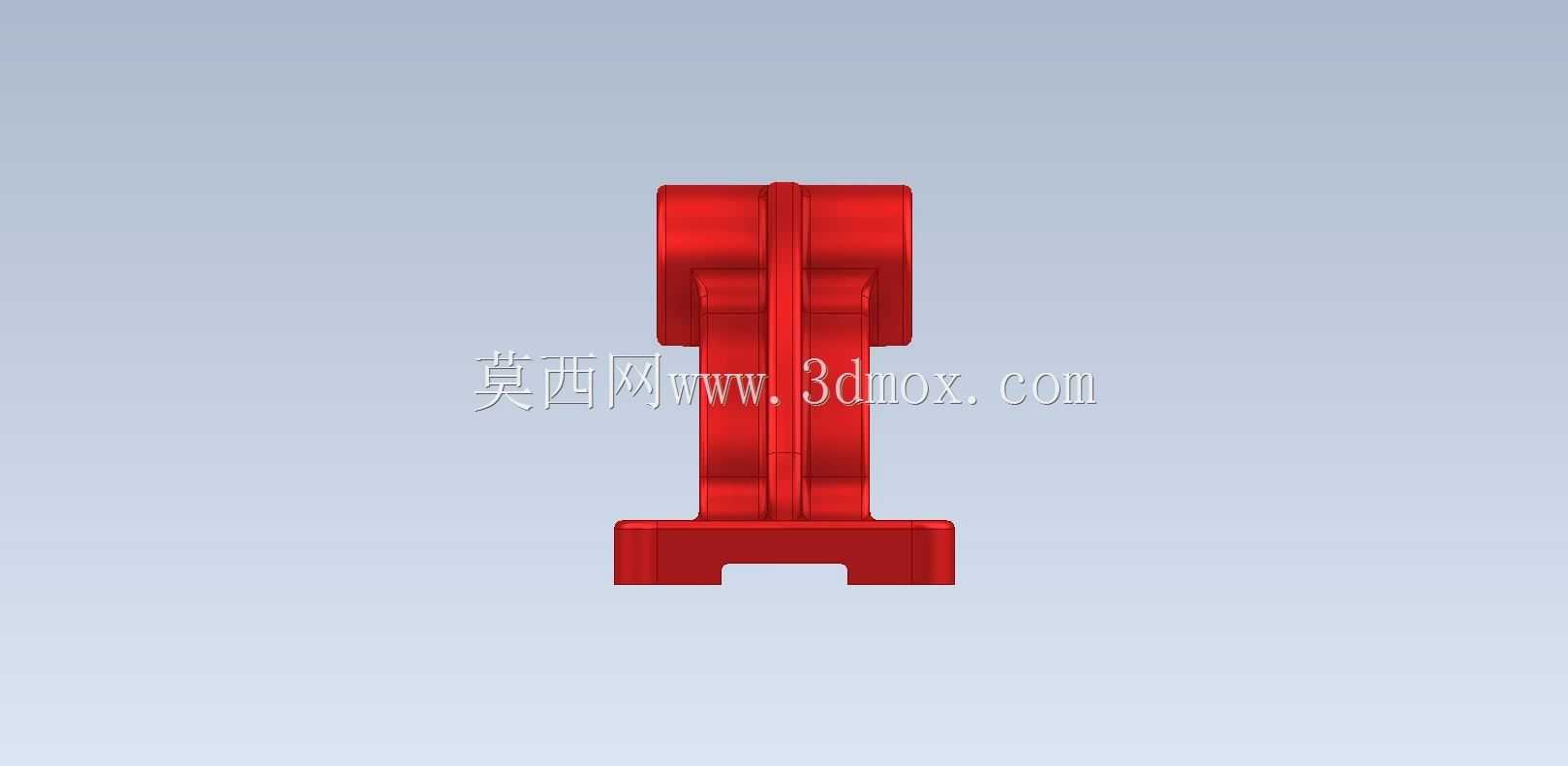

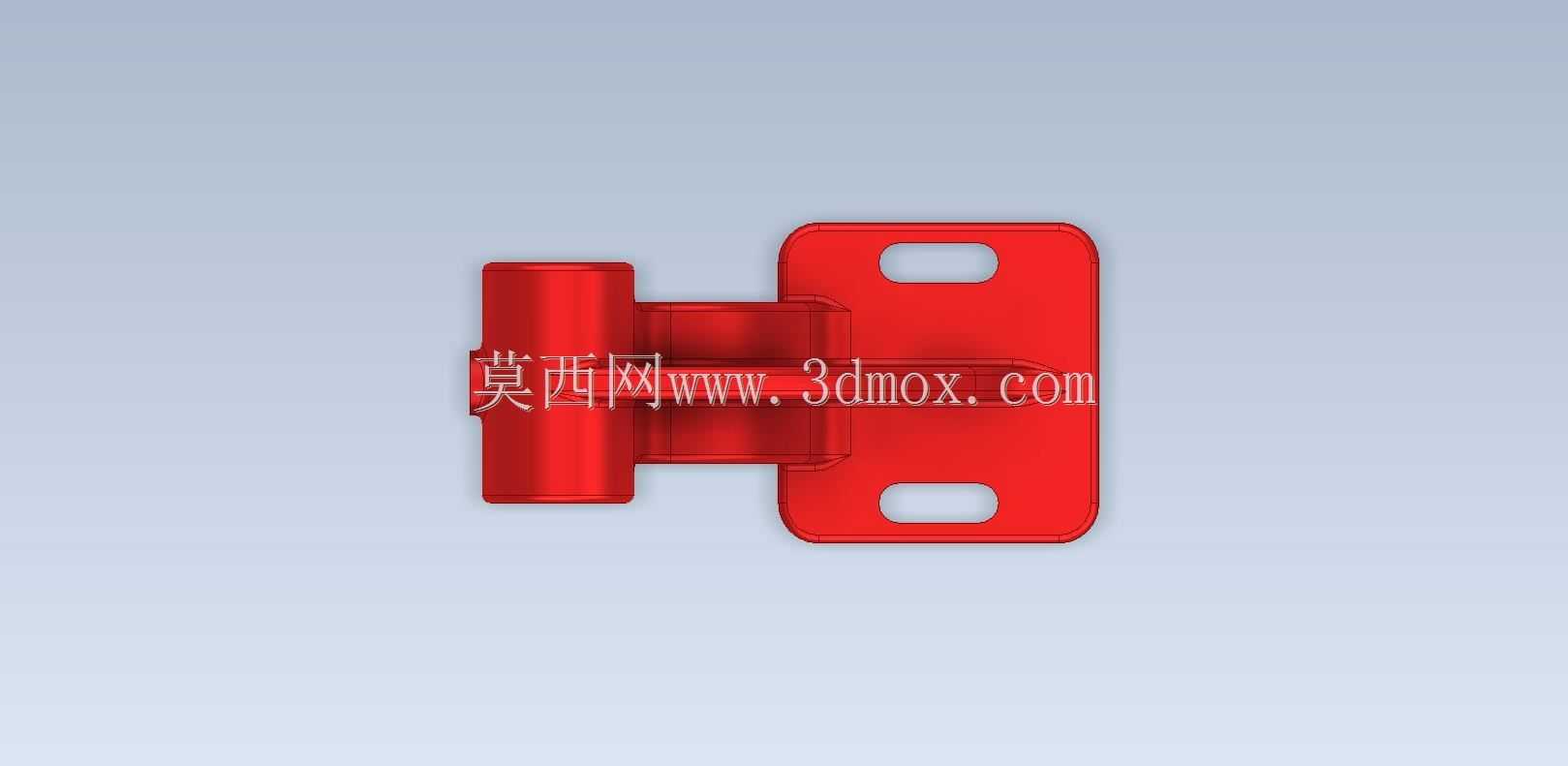

下端的安装底座是方形板式结构,底座上开了两个长圆形的安装腰型孔,这两个腰孔的长度方向是顺着支撑臂的受力方向布置的,安装时可以顺着腰孔方向微调整个支座的固定位置,补偿框架安装时的孔位加工误差,不用重新扩孔或者配钻。底座的底面设计成平整的精加工面,安装时能和设备安装面完全贴合,避免固定后出现支座倾斜,导致铰接孔的轴线偏斜,影响摆动构件的运动精度。底座和支撑臂的连接位置做了大圆角过渡,避免直角连接处的应力集中,在承受冲击载荷的时候,圆角过渡能把应力分散到更大的区域,防止长期交变载荷下出现根部断裂的问题。

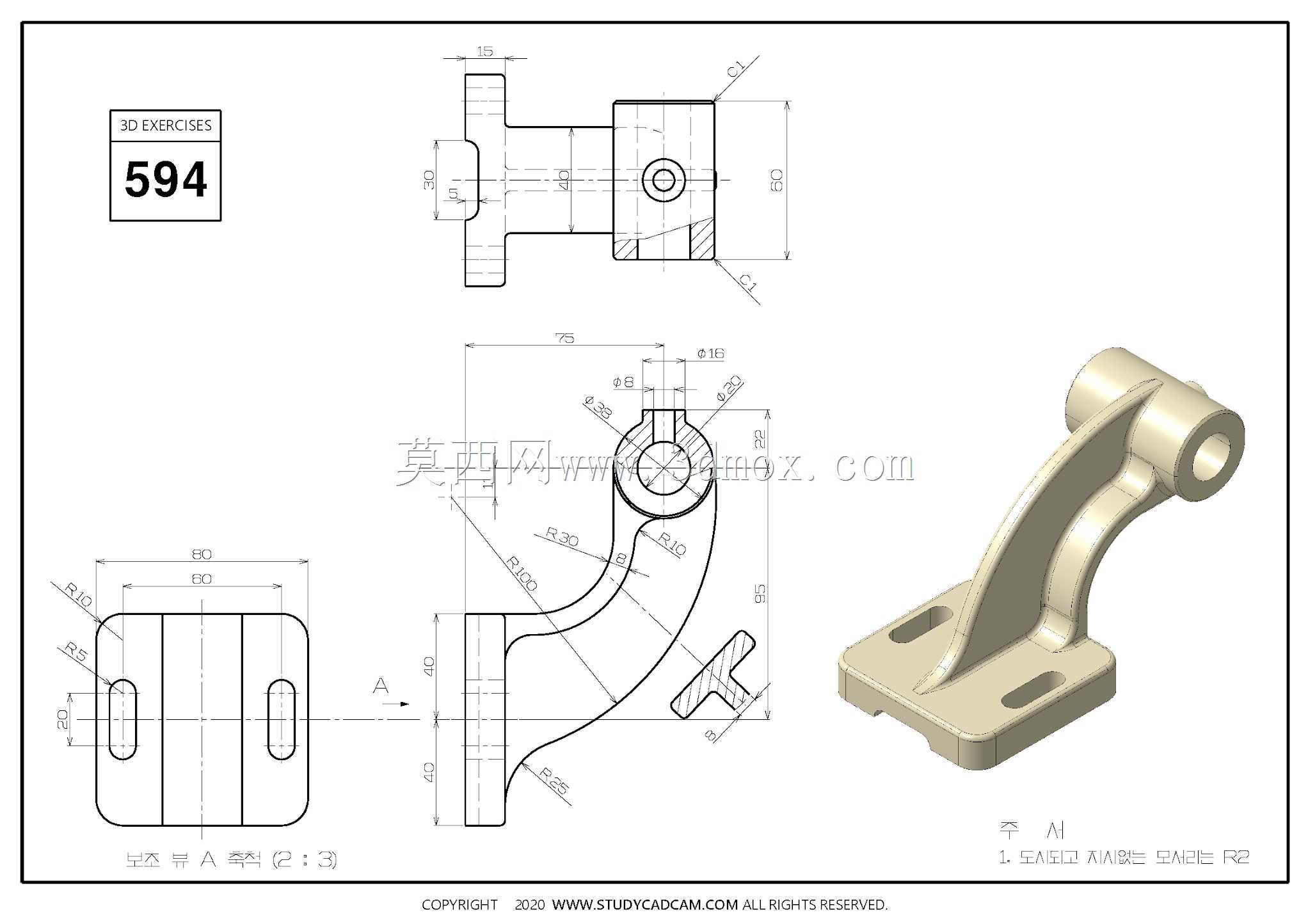

实际应用场景里,这类支座常用来安装输送线的侧边挡轮机构、小型料仓的摆动闸门转轴、或者工装夹具的压紧臂铰接位,工作时承受的主要是径向的静载荷与小幅度的交变冲击载荷,不需要承受轴向的大推力,所以设计时没有在铰接端额外做轴向定位的凸台结构,靠配套的销轴卡簧就能完成轴向限位。做三维建模的时候,要重点关注几个安装边界尺寸:首先是上端铰接孔的中心到底座安装面的垂直高度,这个尺寸直接决定了铰接点的安装高度,要和配套摆动构件的回转中心高度完全匹配,否则会出现装配干涉;其次是两个安装腰孔的中心距,要匹配常用的铝型材安装槽间距或者设备基板的标准孔距,方便直接用螺栓固定不用额外打孔;还有铰接孔的轴线与底座安装面的平行度,建模时要严格约束这个形位公差,否则安装后销轴会出现别劲的情况,加速铰接部位的磨损。
从加工工艺角度考虑,这类零件如果是小批量制作,可以采用方钢铣削成型的方式,先铣出底座的基准面,再找正加工上端的铰接孔,最后铣出支撑臂的外形与减重槽;如果是大批量生产,采用熔模铸造的方式做毛坯,再对铰接孔、安装底座底面做精加工,能大幅降低生产成本。建模时还要注意所有的棱边都做了小倒角处理,没有尖锐的边角,一方面是避免安装时划伤操作人员,另一方面也能去除加工后的毛刺,提升零件的外观质感。支撑臂的倾斜角度是经过受力优化的,不是随意设定的角度,这个角度能让工作时的载荷顺着支撑臂的轴线方向传递,减少臂身承受的附加弯矩,提升整体结构的承载能力,在同等载荷下,这种斜臂结构比直臂结构的重量能轻百分之二十左右,同时刚性还能满足使用要求。
