带双挡边V型槽传动滑轮结构设计

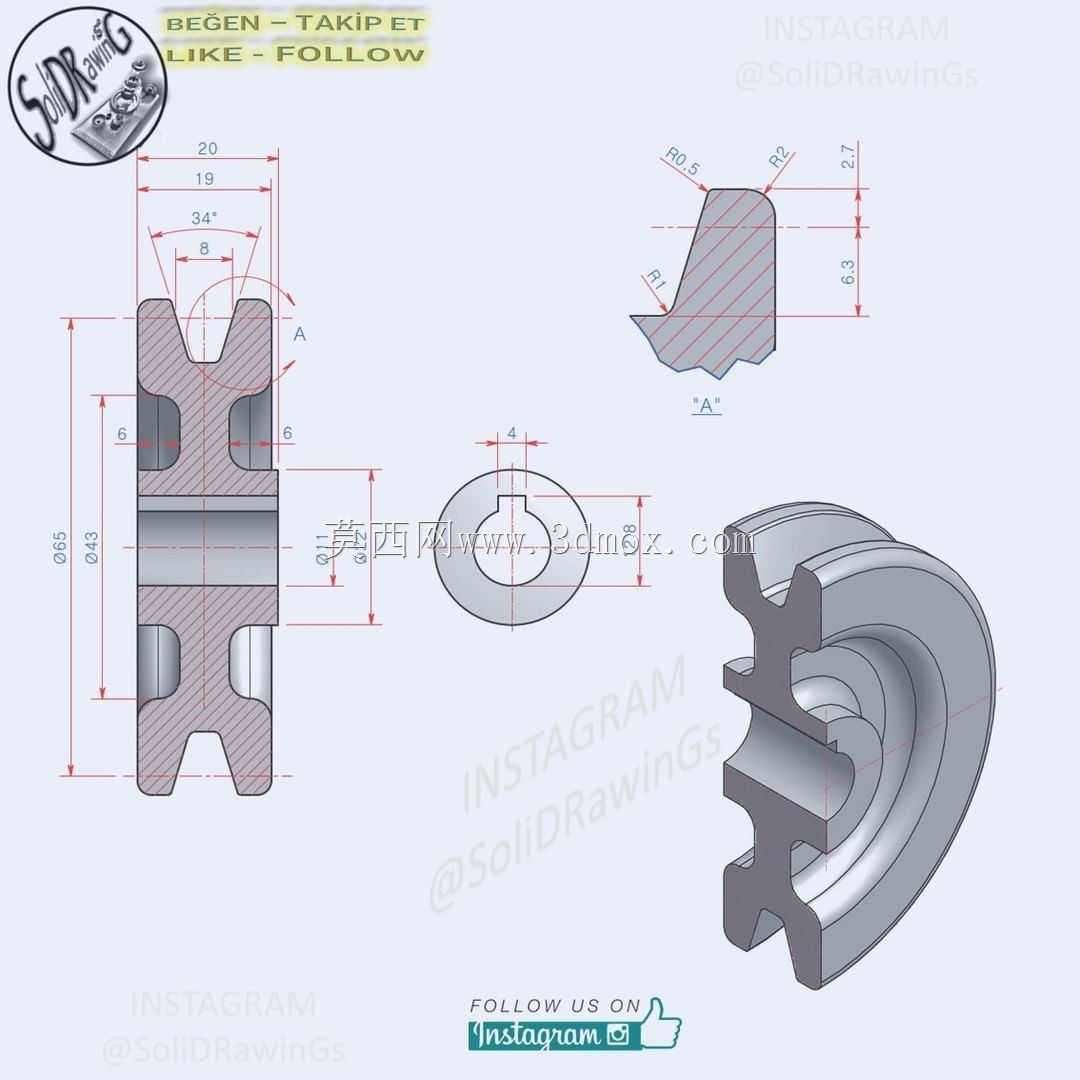

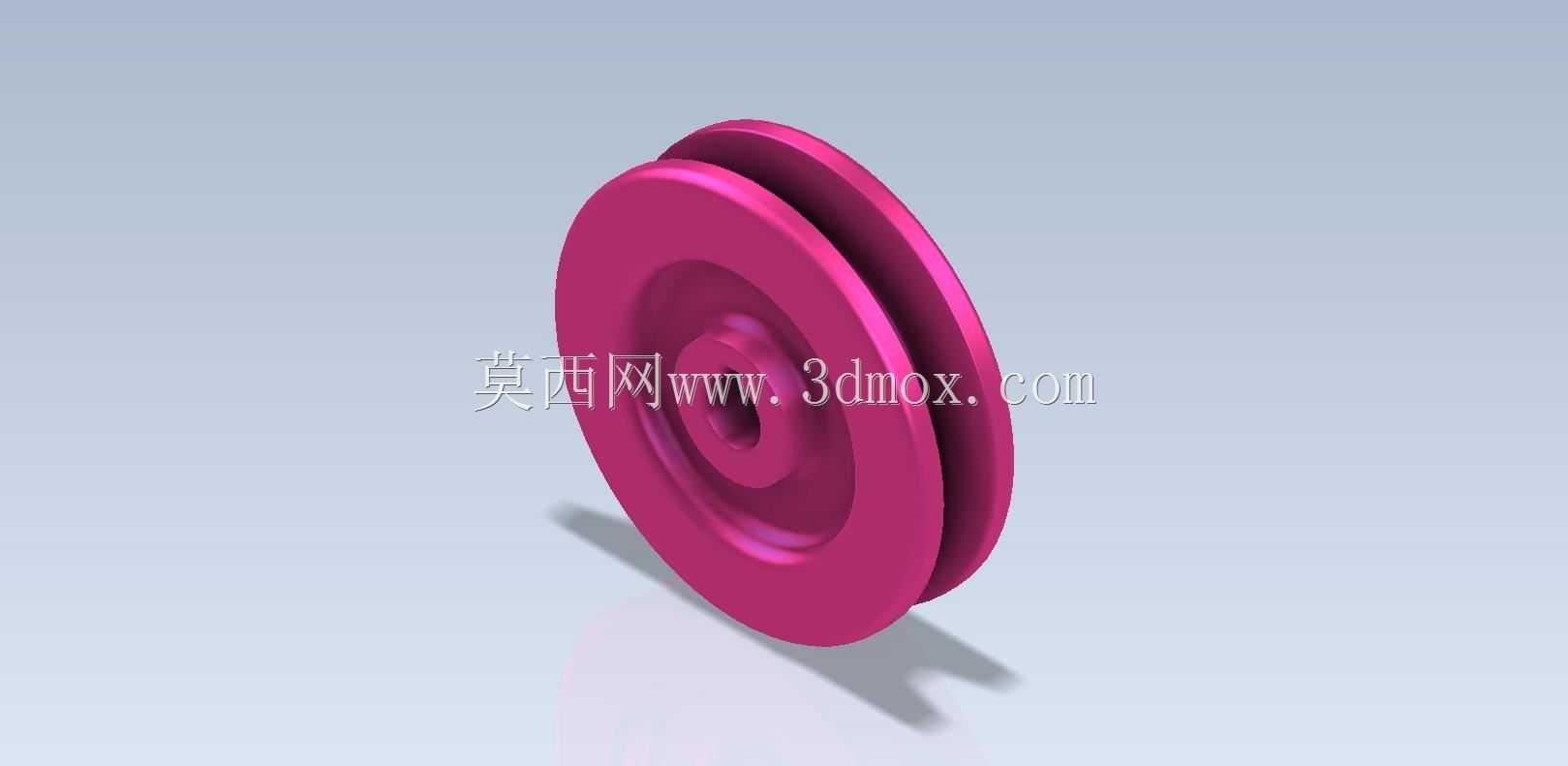

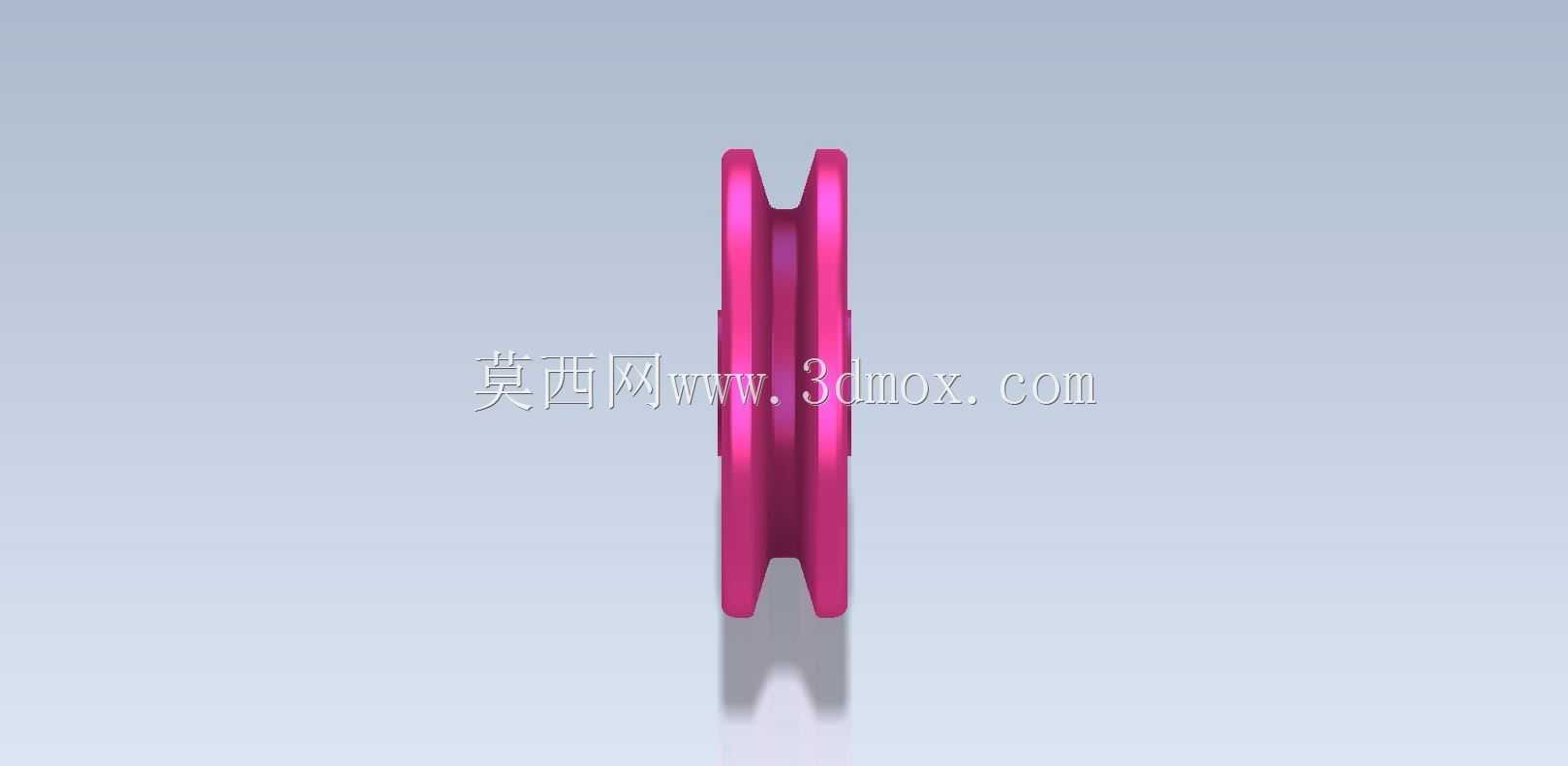

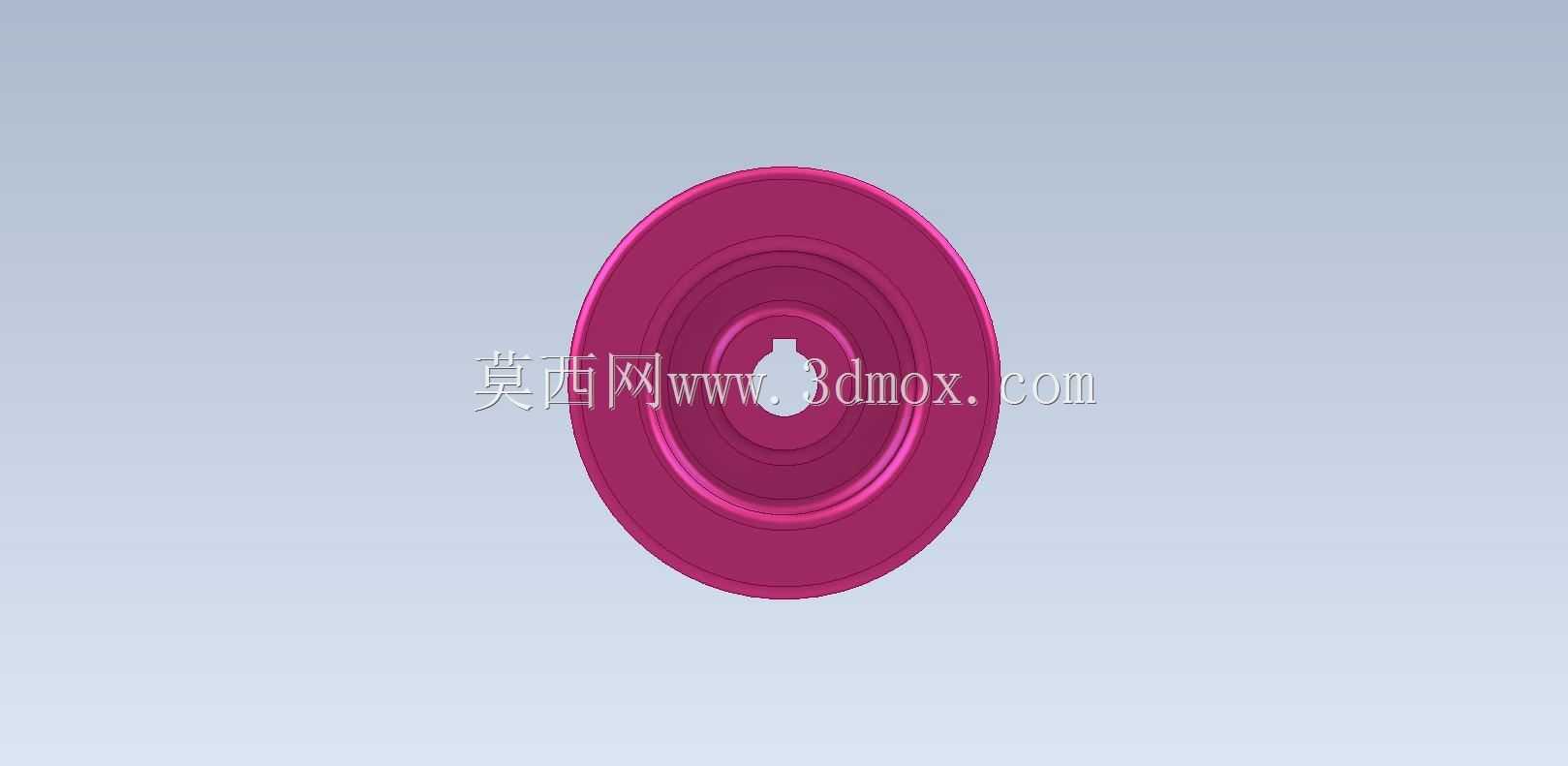

　　这类带双挡边的V型槽滑轮，在轻载传动、线缆导向场景里的应用覆盖范围极广，从小型自动化设备的排线机构、健身器材的配重导向，到小型起重装置的绳索换向、门窗启闭的传动导向，都能见到同结构零件的身影。区别于平槽滑轮，V型槽的设计核心是靠槽面两侧的锥面自动对中缠绕的绳索或皮带，避免运行过程中出现绳索脱槽、跑偏的问题，双挡边的结构则是在V型槽的基础上增加了第二层防护，哪怕设备运行中出现瞬时的绳索跳动、张力波动，挡边也能将绳索约束在槽体范围内，不会直接脱出造成设备故障。从实际使用的功能特性来看，这类滑轮的转动副通常采用中心孔配合轴套或者微型轴承的安装方式，中心位置的阶梯孔设计，一方面是为了给轴承或者轴套提供轴向定位台阶，避免滑轮转动过程中出现轴向窜动，另一方面也能减少转动部位的接触摩擦面积，降低转动阻力，提升传动效率。设计这类滑轮的时候，首先要确定的是槽型的匹配参数，V型槽的夹角需要根据配套使用的绳索直径、材质来调整，如果是配合尼龙绳、钢丝绳这类柔性传动件，槽底需要预留一定的圆弧过渡，避免绳索在槽内出现硬弯折导致的寿命骤降；如果是配合三角带做动力传动，槽的角度、深度则要完全匹配对应型号三角带的截面参数，保证带轮和皮带的接触面积足够，不会出现打滑丢转的问题。双挡边的外径尺寸需要比槽顶的直径高出一定数值，通常挡边高出槽顶的尺寸不小于配套绳索直径的四分之一，这个尺寸边界是经过大量实际工况验证的，既能保证防脱的可靠性，

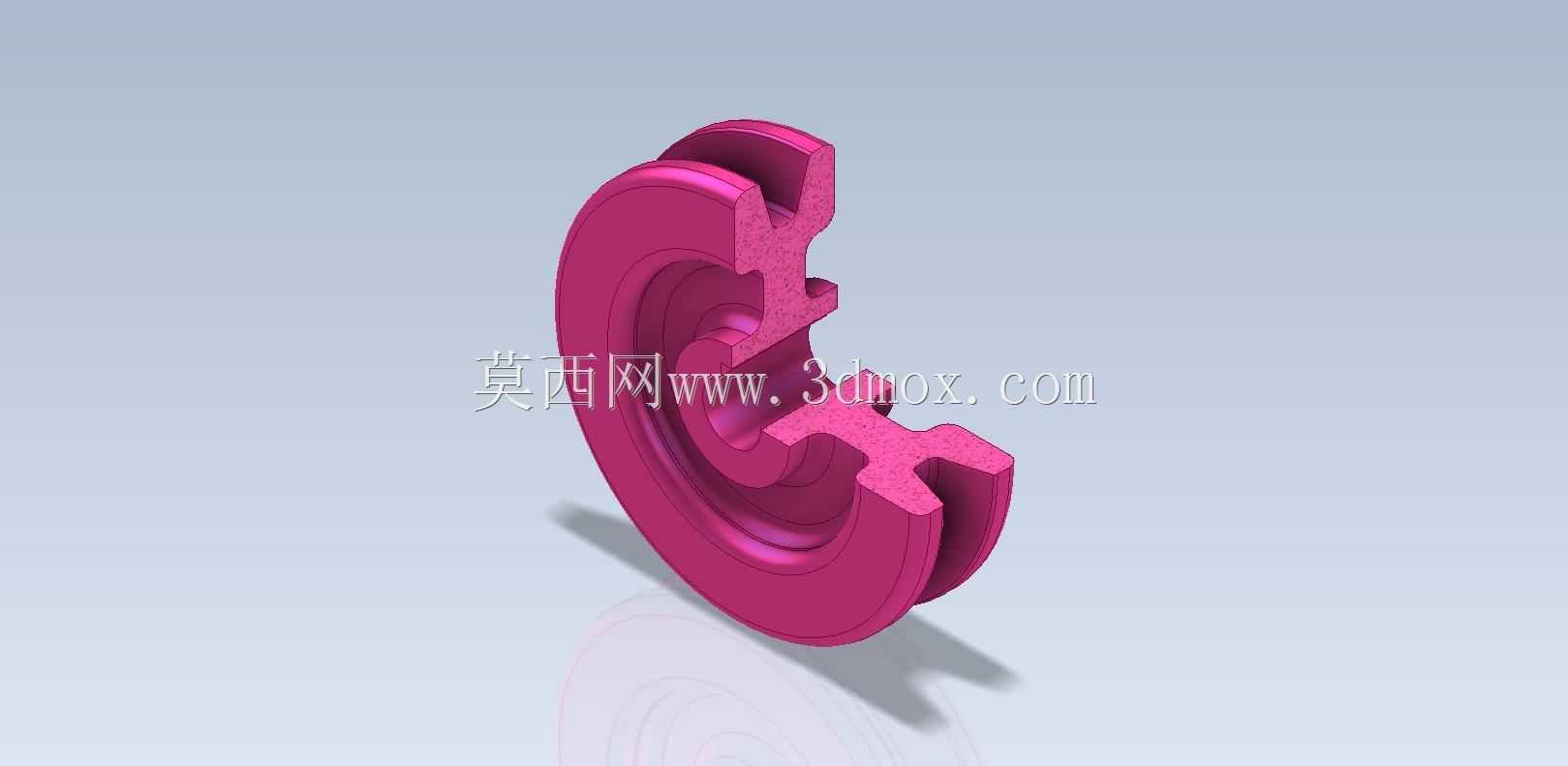

　　也不会因为挡边过高增加不必要的转动惯量，尤其是在高速往复运动的排线机构里，转动惯量过大会导致机构启停响应滞后，影响排线的精度。滑轮的轮体厚度设计需要兼顾强度和安装空间的限制，中心轮毂部分的厚度要大于轮缘部分的厚度，因为轮毂是和轴、轴承配合的核心受力部位，需要传递绳索带来的径向载荷，如果轮毂厚度不足，长期受交变载荷的作用很容易出现轮毂开裂、配合孔磨损超差的问题。轮辐部分采用的是等厚圆盘结构，没有做额外的镂空减重，这是针对小尺寸滑轮的合理设计，小尺寸滑轮本身的重量基数小，镂空带来的减重效果微乎其微，反而会增加加工的工序成本，等厚的圆盘结构不管是采用注塑成型还是机加工成型，都能更好地保证轮体的动平衡精度，避免高速转动时出现偏心振动。

　　安装边界方面，中心孔的公差需要根据配合的零件来选择，如果是配合滚动轴承，孔的公差通常选H7级，保证轴承外圈能够顺利压装同时不会出现配合过松导致的跑圈问题；如果是直接配合光轴做滑动转动，孔的内壁需要做相应的耐磨处理，比如镶嵌铜套或者增加POM涂层，降低长期转动带来的磨损量。轮体的端面和安装支架之间需要预留一定的轴向间隙，通常单边预留0.5到1毫米的间隙即可，避免安装过程中支架的端面和滑轮端面发生摩擦，增加转动阻力。在实际的设备选型过程中，这类滑轮的额定载荷需要根据绳索的最大张力来核算，轮槽的接触压应力不能超过轮体材料的许用应力，如果是用在有腐蚀环境的工况里，比如户外设备、化工设备的导向机构，轮体材料可以选用尼龙或者不锈钢材质，

　　避免锈蚀导致的转动卡滞；如果是用在重载的起重场景，轮体则需要选用45号钢或者铸钢材质，槽面做淬火处理提升耐磨性能。很多新手在设计这类滑轮的时候容易忽略槽面的粗糙度要求，其实槽面的粗糙度直接影响绳索或者皮带的使用寿命，如果槽面过于粗糙，会加速绳索表面的磨损，频繁出现断丝、起毛的问题，通常槽面的粗糙度控制在Ra1.6到Ra3.2之间是比较合理的，既能保证足够的摩擦力避免打滑，也不会过度磨损配套的传动件。另外，滑轮的转动灵活性也是设计中需要重点关注的点，配合部位的公差配合不能过紧，装配后要保证滑轮能够在无额外外力的情况下自由转动，没有卡滞、异响的问题，尤其是在长期静置后重新启动的工况里，不能出现因为配合过紧导致的启动阻力过大问题。
