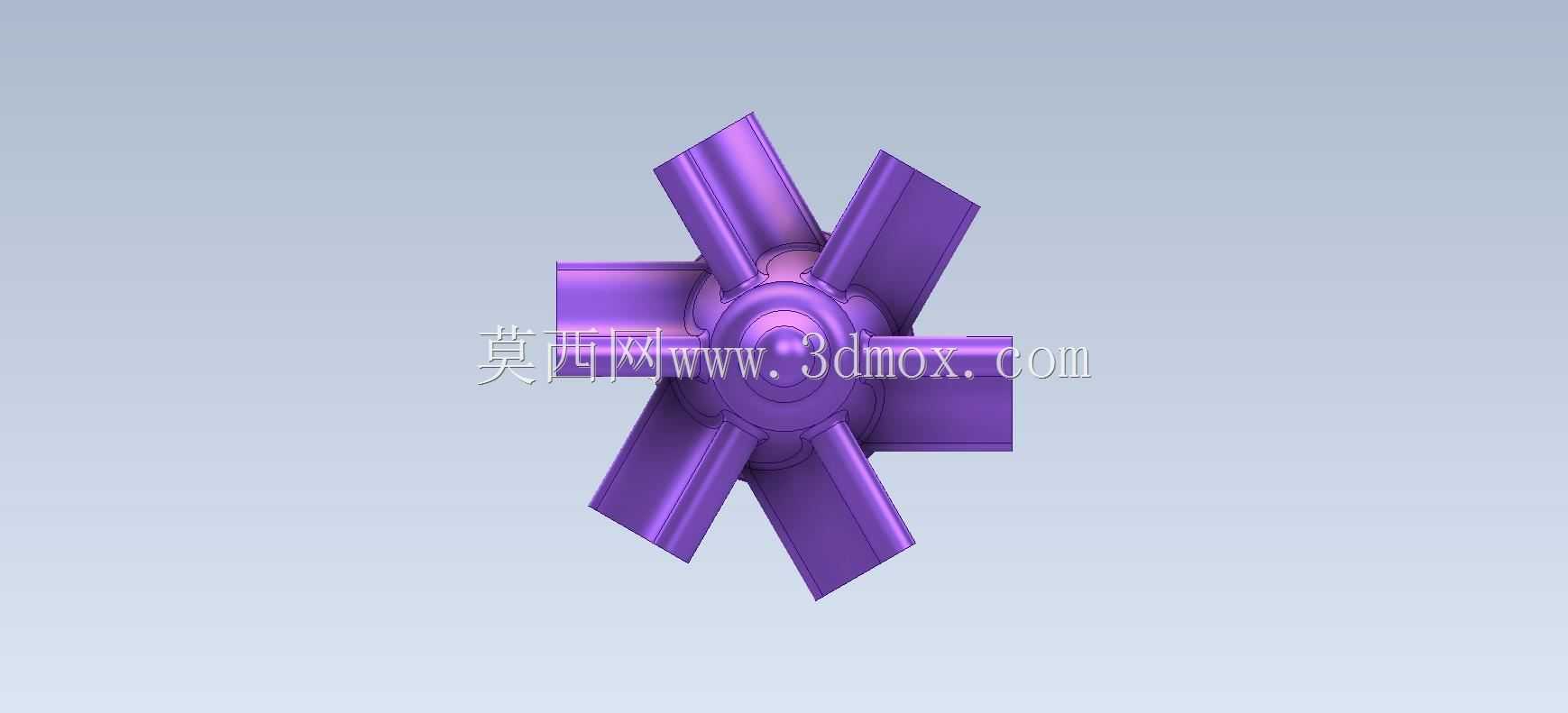

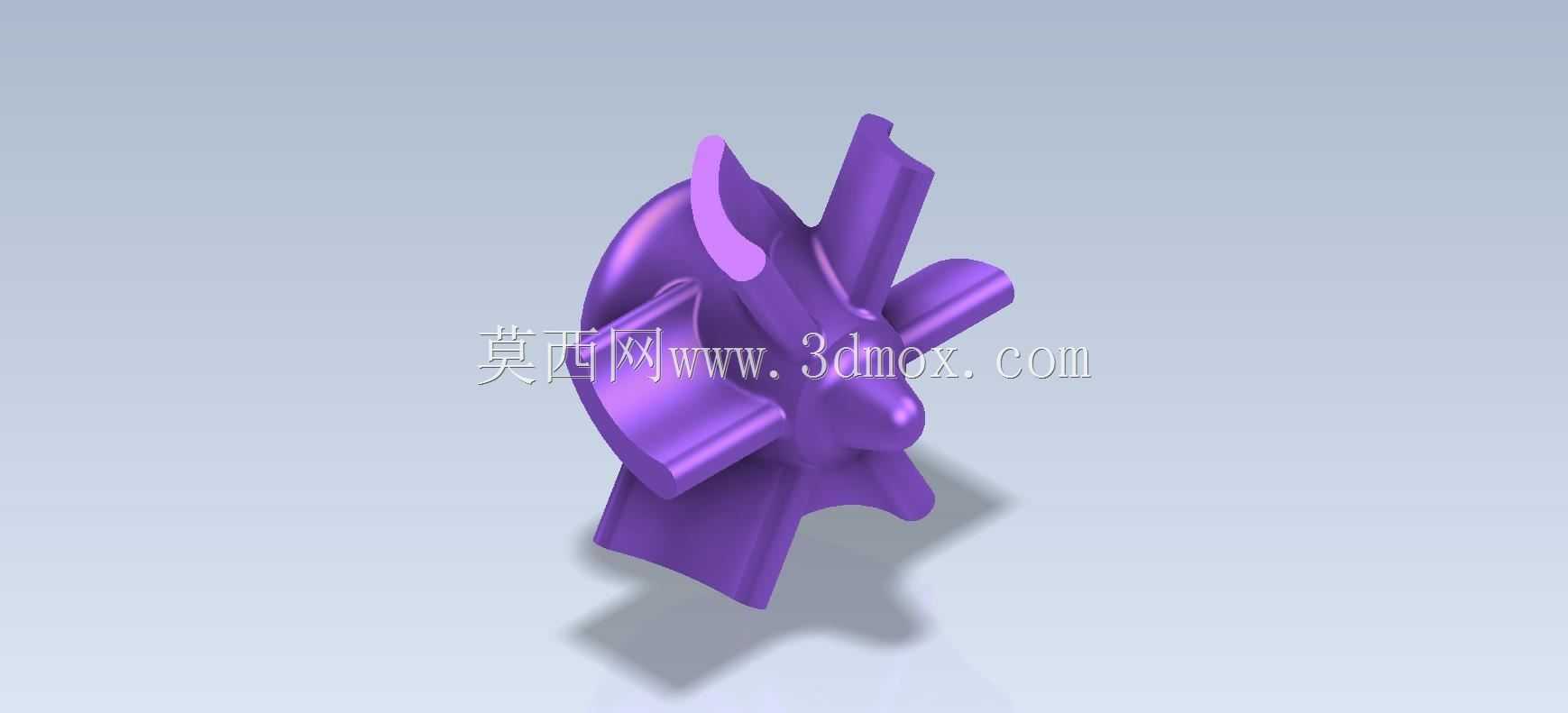

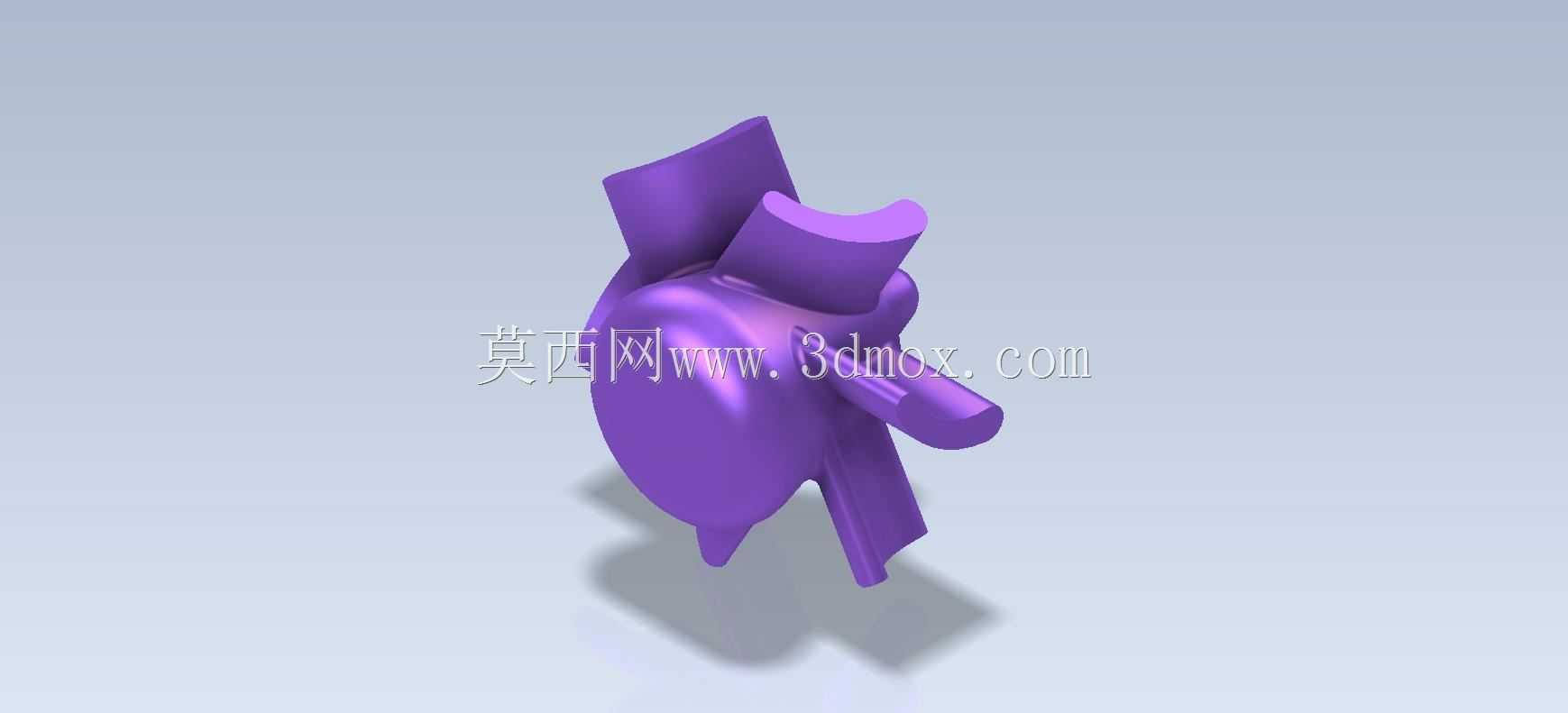

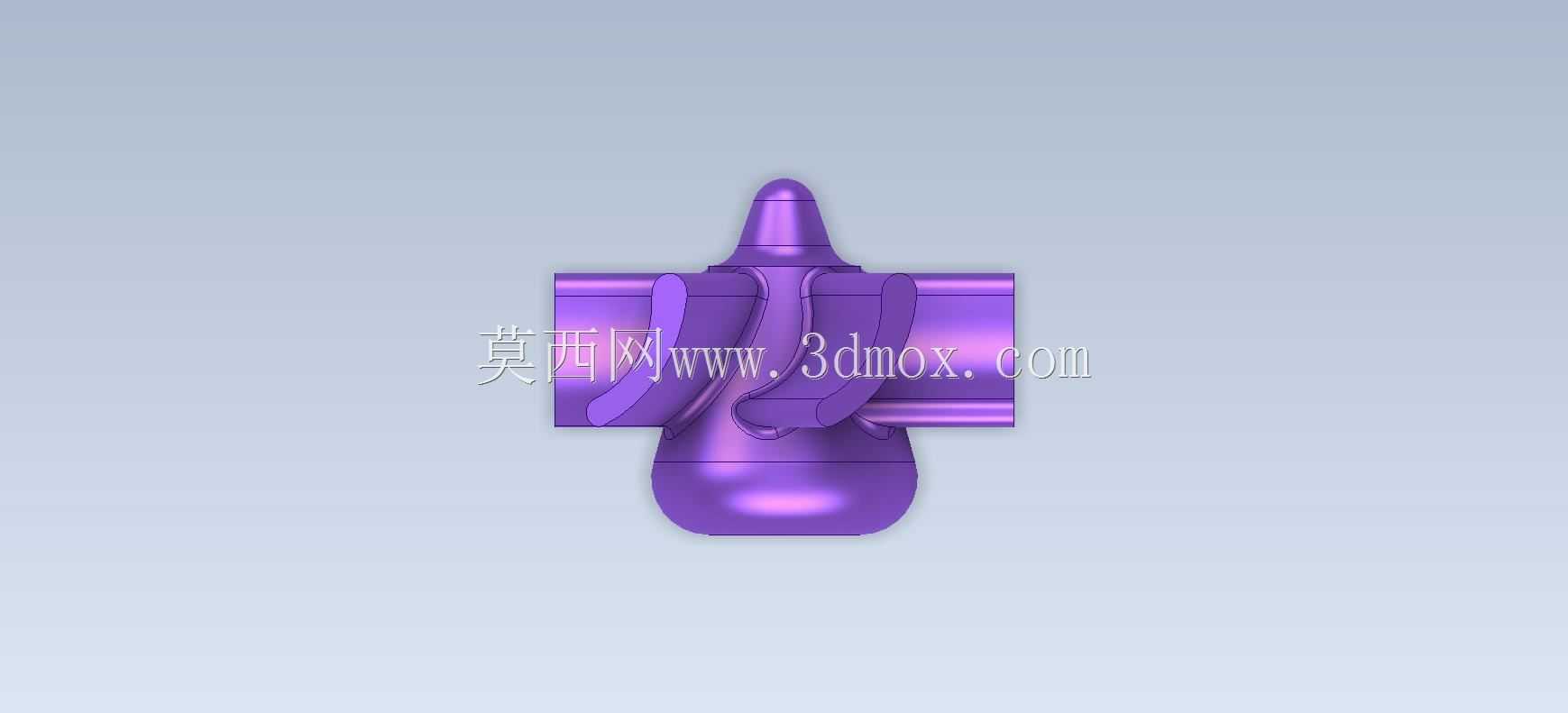

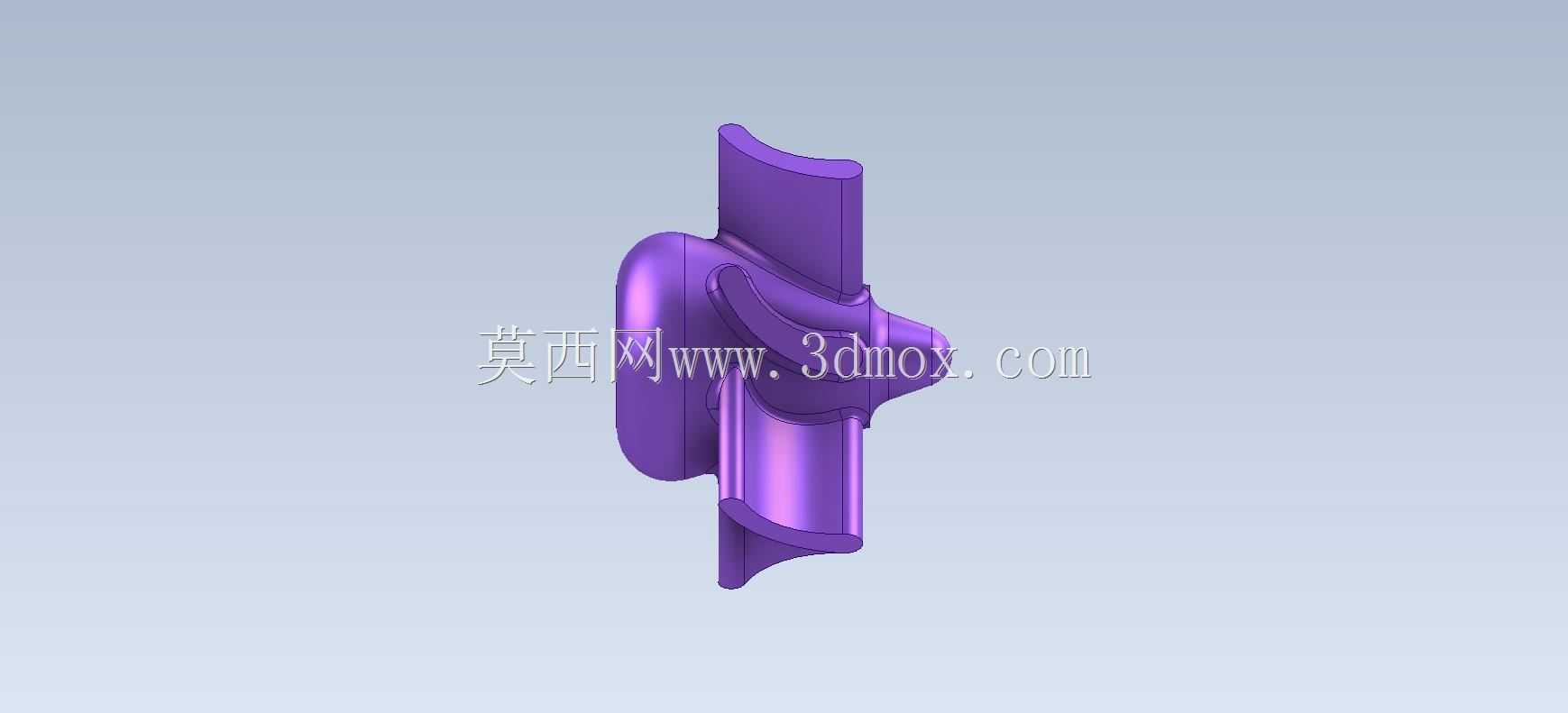

多叶片螺旋桨结构三维建模练习作品

　　这类螺旋桨结构的核心应用场景覆盖流体输送、小型动力推进两大领域，在小型通风设备的风轮、低扬程水泵的叶轮、小型水面航行器的推进部件上都能见到同构型设计的身影，日常做建模练习时拆解这类结构，能快速掌握螺旋线扫掠、曲面加厚、阵列特征的实操逻辑，比单纯做规则几何体练习更贴近工程实际。从实际用途来看，这类多叶片螺旋结构依靠叶片的曲面倾角，在回转过程中持续切割流体介质，将转轴的旋转动能转化为流体的轴向推进动能，不同的叶片倾角、叶片数量、轮毂锥度会直接影响流体输出的流量、压力以及运转时的动平衡表现，做结构设计时需要根据实际工况的介质密度、额定转速、输出效率要求调整对应参数，不能直接套用通用模型。从功能特性上看，

　　这个模型采用的是等厚叶片搭配锥形导流轮毂的设计，轮毂前端的锥面结构能减少流体进入叶片区域时的正面冲击阻力，降低入口处的紊流产生概率，叶片沿螺旋线轨迹均匀分布在轮毂周向，每个叶片的型线从根部到梢部保持连续的曲率变化，既保证了叶片根部和轮毂连接位置的结构强度，避免高速回转时根部应力集中导致断裂，也能让叶片在整个回转行程内保持稳定的流体做功效率，减少运转过程中的振动和噪音。设计这类结构的时候，首先要确定核心的螺旋线参数，也就是导程和螺旋升角，导程大小直接决定了叶片每旋转一圈推动流体前进的理论距离，螺旋升角需要匹配额定转速下的流体入射角度，避免出现冲角过大导致的效率损失或者气蚀问题；确定螺旋线轨迹后，先绘制单个叶片的截面轮廓，

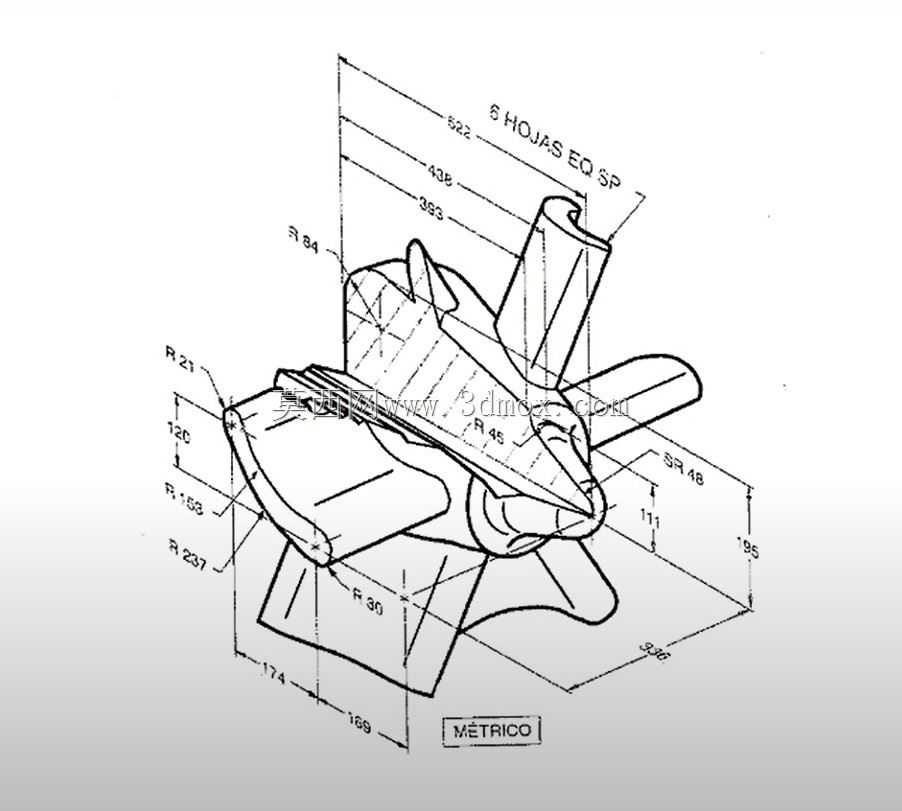

　　截面从根部到梢部的宽度、厚度要做渐变处理，根部厚度更大以承载扭矩传递的载荷，梢部厚度适当减薄降低流体摩擦阻力，之后通过扫掠命令生成单个叶片的实体，再以轮毂中心轴为阵列中心做周向阵列，阵列时要保证每个叶片的角度偏差控制在极小范围内，否则会直接破坏整体动平衡，实际加工生产中这类偏差过大会导致运转时轴承载荷骤增，大幅缩短部件使用寿命。外形尺寸方面，这类练习模型的轮毂直径通常为整体回转直径的三分之一左右，这个比例能平衡轮毂的结构强度和叶片的有效做功面积，轮毂长度要覆盖所有叶片的轴向安装范围，前端锥面的锥角通常控制在15度到25度之间，兼顾导流效果和轮毂自身的结构紧凑性；安装边界上，这类螺旋桨通常采用中心孔配合键槽的方式与驱动轴连接，

　　中心孔的公差要匹配驱动轴的配合精度，键槽的位置要避开叶片根部的应力集中区域，安装时叶片的轴向定位要保证叶片和后方的导流罩或者泵壳内壁保持均匀的间隙，间隙过大会增加流体回流损失，间隙过小则容易在运转时出现刮擦故障。做这类结构的三维建模时，还要特别注意叶片曲面和轮毂连接位置的圆角过渡，圆角半径不能过小，否则不仅会在连接处产生应力集中，还会在流体经过时产生局部涡流，降低整体效率，圆角过渡要保持顺滑，不能出现曲面褶皱或者曲率突变的情况，后续如果要做有限元分析或者流体仿真，这类曲面瑕疵会直接导致网格划分失败或者仿真结果失真。日常做这类基础结构练习，本质上是把机械设计里的螺旋传动、流体动力、结构强度的知识点具象化，不是单纯为了画一个好看的外形，每一个参数的选择都要对应实际工况的需求，比如如果是用在含杂质的污水输送场景，叶片厚度就要适当增加，叶片数量适当减少，避免杂质缠绕或者磨损叶片；如果是用在低噪音通风场景，就要适当增加叶片数量，降低单个叶片的载荷，减少叶片通过频率带来的噪音。
