七叶螺旋桨结构设计练习模型

　　在流体输送与动力推进类设备的结构设计工作中，螺旋桨类叶轮部件是核心做功元件，其曲面造型精度直接决定设备的运行效率、能耗水平与运行稳定性，这类带空间螺旋曲面的零件也是机械结构设计从业者必须掌握的建模练习品类。本次练习的七叶螺旋结构，可适配小功率轴流送风设备、小型水面推进装置、低扬程流体搅拌机构等多种应用场景，不同场景下的载荷特性差异，会直接影响叶片的曲面参数、厚度分布与根部过渡设计。

　　从实际设备用途来看，这类小尺寸多叶螺旋结构，在桌面级散热送风场景中，可通过多叶片的低转速设计实现低噪送风，避免高转速带来的气动啸叫；在小型无人船的水下推进场景中，七叶结构相比常规三叶、四叶结构，能在同等转速下输出更平顺的推力，减少叶片切水带来的脉动载荷，降低船体运行的振动幅度；在流体搅拌场景中，均匀分布的七片叶片可在搅拌腔体内形成更稳定的轴向流场，避免搅拌死角，提升低粘度流体的混合均匀度。

　　从产品功能特性层面分析，该螺旋结构采用中心轮毂加等距分布七片叶片的布局，中心轮毂设置同轴安装通孔，可直接与驱动轴配合传递扭矩，轮毂与叶片的连接位置采用大圆角过渡设计，可有效降低应力集中系数，避免设备启停瞬间的冲击载荷导致叶片根部断裂。叶片整体采用从根部到叶梢逐渐减薄的变厚度设计，根部厚度满足扭矩传递的强度要求，叶梢薄边设计可减少流体切入时的阻力，提升做功效率。叶片的型线采用等距螺旋线扫掠生成，螺旋升角经过优化，可在保证轴向推力输出的同时，减少径向的流体耗散，提升能量转换效率。

　　在设计思路层面，这类螺旋曲面零件的建模核心在于螺旋线路径的精准控制，首先需要根据应用场景的转速、设计推力确定螺旋线的导程、直径参数，再根据叶片数量确定圆周方向的等分角度，单叶片的截面型线需要结合流体力学特性设计，从根部到叶梢的截面弦长、安装角按照线性规律变化，扫掠过程中需要保证截面与螺旋线路径的法向始终对齐，避免出现曲面扭曲变形。建模完成后需要重点检查叶片之间的间隙均匀性，保证圆周方向的动平衡精度，避免高速旋转时出现偏心振动；同时需要校验轮毂安装孔与叶片根部的壁厚差，避免注塑或机加工过程中出现缩孔、变形等工艺缺陷。

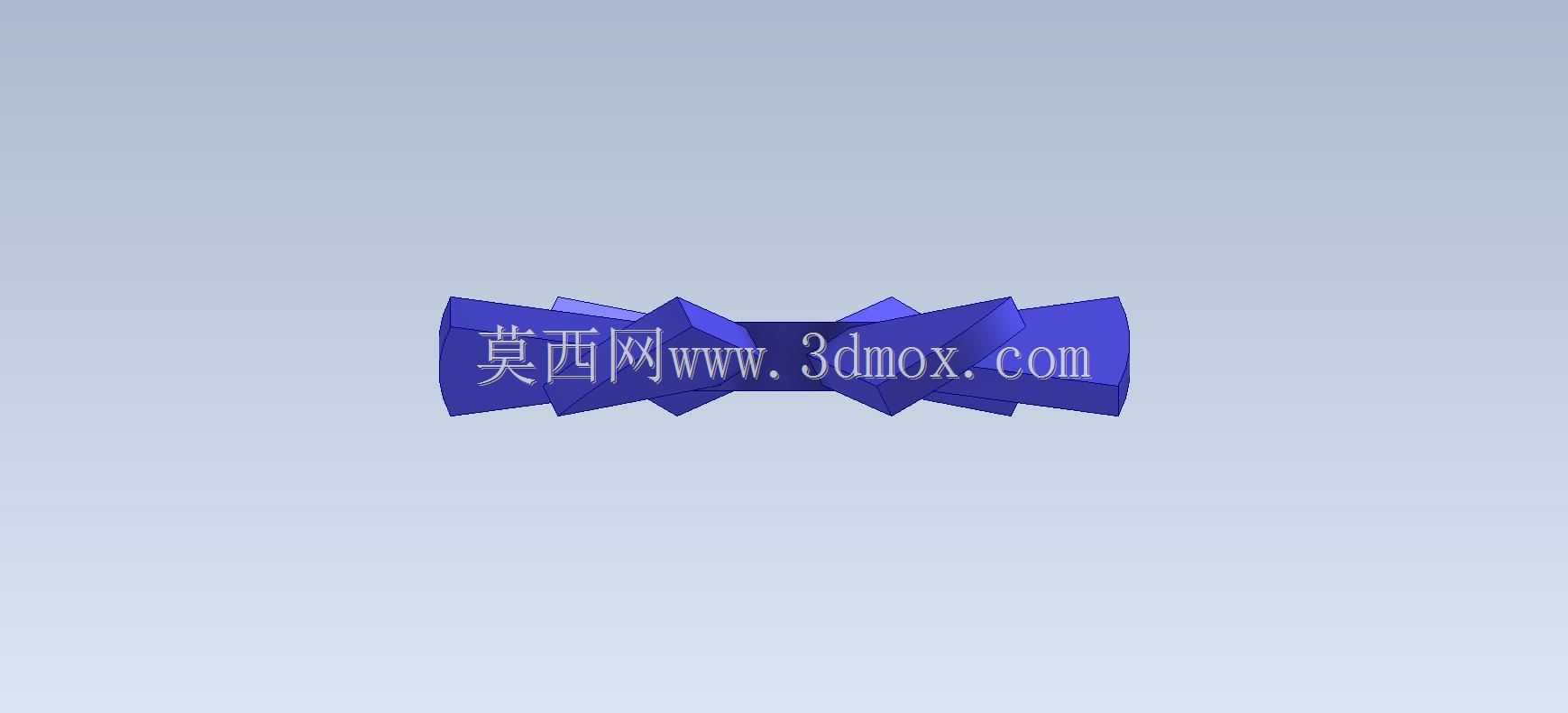

　　从外形尺寸与安装边界来看，该螺旋结构的整体径向尺寸为轮毂直径的3.2倍，轴向总宽度为轮毂直径的1.1倍，中心安装孔的直径与轮毂外径的比值为0.4，可适配直径匹配的标准圆轴安装，安装时可通过顶丝孔或键槽实现周向固定，轴向定位可通过轴肩与锁紧螺母配合完成。安装过程中需要保证螺旋结构的旋转平面与驱动轴的轴线垂直，端面跳动量需控制在径向尺寸的千分之二以内，避免旋转过程中出现轴向窜动。在与外部腔体配合时，叶片叶梢与腔体内壁的单边间隙需控制在径向尺寸的1%-1.5%之间，间隙过大会导致流体回流降低效率，间隙过小则容易出现叶梢刮蹭内壁的问题，影响设备正常运行。

　　对于结构设计从业者而言，这类螺旋曲面建模练习，核心是掌握空间曲线的生成逻辑、扫掠特征的参数控制、圆周阵列的精度校验方法，这些建模逻辑可直接迁移到各类叶轮、螺杆、螺旋输送等同类曲面零件的设计工作中，帮助设计者快速掌握复杂曲面零件的建模思路，避免出现曲面扭曲、参数不关联、工艺性差等常见设计问题。在实际工程应用中，这类螺旋结构的设计还需要结合具体的工作介质、转速、载荷等参数调整叶片厚度、螺旋升角、根部圆角等细节参数，才能满足不同场景下的使用需求。
